Przepięcia potrafią uszkodzić elektronikę szybciej, niż zdążysz zauważyć problem, a w instalacjach z fotowoltaiką ryzyko rośnie przez długie trasy kabli, falownik i połączenia z rozdzielnicą. Dobre zabezpieczenie przeciwprzepięciowe nie polega na jednym module w rozdzielnicy, tylko na sensownym połączeniu ochronnika, bezpiecznika i poprawnego montażu. Poniżej pokazuję, jak to działa w praktyce, kiedy wystarczy jeden stopień ochrony, a kiedy trzeba myśleć o całym układzie.
Najważniejsze rzeczy, które trzeba wiedzieć przed doborem ochrony
- Ochronnik przepięć odprowadza impuls do ziemi, a bezpiecznik odłącza zwarcie lub uszkodzoną gałąź, więc to nie są zamienne elementy.
- W domu bez zewnętrznej instalacji odgromowej często wystarcza ochrona typu 2, ale przy większym ryzyku warto wejść w układ typu 1+2.
- W fotowoltaice trzeba osobno ocenić stronę AC i DC, bo falownik, stringi i długość kabli zmieniają wymagania.
- Połączenia przy SPD powinny być krótkie i proste, a suma długości przewodów najlepiej nie powinna przekraczać 0,5 m.
- Dobezpieczenie dobiera się do konkretnego modelu ochronnika, nie „na oko” i nie według przyzwyczajenia z innego obwodu.
- RCD chroni przed prądem upływu, ale nie zastępuje ochrony przed przepięciami.
Jak działa ochrona przeciwprzepięciowa i dlaczego zwykły bezpiecznik jej nie zatrzyma
Przepięcie to krótki, gwałtowny skok napięcia. Najczęściej nie wygląda spektakularnie, bo nie wyłącza od razu całej instalacji, ale potrafi przebić zasilacz, uszkodzić wejście falownika albo skrócić żywotność elektroniki, która pozornie działa dalej. Bezpiecznik reaguje na nadmierny prąd, a nie na sam wzrost napięcia, więc nie zatrzyma takiego impulsu, jeśli nie pojawi się zwarcie lub trwałe przeciążenie.
Tu właśnie wchodzi ogranicznik przepięć. W środku pracuje zwykle warystor albo iskiernik, czyli element, który w odpowiednim momencie przejmuje energię impulsu i kieruje ją do przewodu ochronnego PE. W uproszczeniu: bezpiecznik ma odłączyć awarię, a ochronnik ma nie dopuścić do tego, by przepięcie dotarło do urządzeń. Ja zawsze rozdzielam te dwa zadania już na etapie projektu, bo później najczęściej wychodzą kosztowne poprawki.Najwięcej przepięć w praktyce bierze się z dwóch źródeł. Pierwsze to wyładowania atmosferyczne, także pośrednie, na przykład gdy piorun uderza w pobliżu budynku. Drugie to łączenia w sieci i w samej instalacji, czyli załączanie silników, transformatorów, falowników czy długich linii zasilających. To dlatego ochrona przepięciowa nie jest „dodatkiem”, tylko częścią normalnego zabezpieczenia instalacji. Skoro role są już jasne, warto przejść do tego, jak bezpiecznik i ochronnik współpracują ze sobą w jednej rozdzielnicy.
Jak bezpiecznik współpracuje z ogranicznikiem przepięć
W poprawnie zbudowanym układzie bezpiecznik nie chroni przed samym przepięciem, ale chroni gałąź ochronnika i przewody, gdy SPD ulegnie uszkodzeniu albo pojawi się prąd zwarciowy. Producenci nazywają to dobezpieczeniem. W praktyce oznacza to, że w obwodzie ochronnika musi znaleźć się element nadprądowy zgodny z kartą katalogową urządzenia, najczęściej bezpiecznik topikowy albo wyłącznik nadprądowy o właściwej charakterystyce.
| Element | Co robi | Czego nie robi |
|---|---|---|
| Ogranicznik przepięć | Odprowadza impuls do PE i obniża napięcie do poziomu bezpieczniejszego dla elektroniki. | Nie chroni przewodów przed przeciążeniem i nie zastępuje zabezpieczenia zwarciowego. |
| Bezpiecznik topikowy | Odłącza uszkodzoną gałąź, gdy SPD przejdzie w stan zwarciowy albo pojawi się zbyt duży prąd. | Nie tłumi impulsu przepięciowego i nie zabezpiecza urządzeń przed skokiem napięcia. |
| Wyłącznik nadprądowy | Chroni przewody przed przeciążeniem i zwarciem, a po zadziałaniu można go ponownie załączyć. | Nie jest zamiennikiem ochrony przeciwprzepięciowej i nie rozwiązuje problemu impulsu napięciowego. |
| RCD | Reaguje na prąd upływu i poprawia ochronę przeciwporażeniową. | Nie chroni przed przepięciami i nie zastępuje SPD. |
Najważniejsza praktyczna zasada brzmi prosto: wartość maksymalnego dobezpieczenia musi zgadzać się z dokumentacją ochronnika. Jeśli producent podaje określony prąd znamionowy bezpiecznika, nie zwiększam go „na zapas”, bo to może pogorszyć bezpieczeństwo gałęzi. Eaton zwraca uwagę, że długość połączeń przy SPD powinna być jak najkrótsza, a gdy urządzenie przechodzi w stan uszkodzenia, dobezpieczenie ma bezpiecznie odłączyć tylko tę część obwodu, nie całą instalację.
W instalacjach DC, zwłaszcza PV, dochodzi jeszcze jeden warunek: bezpiecznik musi być przystosowany do napięcia stałego. AC-owy element w torze DC to zły pomysł, nawet jeśli „na papierze wygląda podobnie”. To prowadzi nas do wyboru właściwego typu ochrony dla domu i fotowoltaiki.
Który typ ochrony wybrać do domu i fotowoltaiki
Wybór nie zaczyna się od marki, tylko od miejsca montażu i realnego zagrożenia. Typ 1 bierze na siebie bardzo duże energie, zwykle w głównej rozdzielnicy lub tam, gdzie budynek ma zewnętrzną instalację odgromową. Typ 2 jest najczęstszy w budynkach mieszkalnych i dobrze radzi sobie z przepięciami łączeniowymi oraz pośrednimi skutkami wyładowań. Typ 3 to finał ochrony, czyli ostatni stopień przy bardzo wrażliwym urządzeniu.
| Typ | Gdzie go stosuję | Kiedy ma największy sens | Typowy błąd |
|---|---|---|---|
| Typ 1 / 1+2 | Główna rozdzielnica, złącze, wejście instalacji. | Gdy budynek ma odgromówkę, zasilanie napowietrzne albo podwyższone ryzyko udaru od pioruna. | Montowanie go dopiero przy końcowym odbiorniku, gdy energia impulsu już dawno weszła do instalacji. |
| Typ 2 | Rozdzielnice podrzędne, typowe domy jednorodzinne, większość układów bez bezpośredniego ryzyka piorunowego. | Gdy chcesz zabezpieczyć elektronikę przed przepięciami z sieci i z łączeń w instalacji. | Traktowanie go jako jedynego stopnia ochrony w obiekcie z dużym ryzykiem udaru. |
| Typ 3 | Przy odbiorniku, na przykład przy czułej elektronice, systemie sterowania lub sprzęcie IT. | Gdy zależy Ci na dopięciu ochrony bardzo blisko urządzenia końcowego. | Stosowanie go bez wcześniejszego stopnia w rozdzielnicy i liczenie, że sam „załatwi wszystko”. |
Gdy chronisz zwykły dom
W domu bez zewnętrznej instalacji odgromowej i bez szczególnych zagrożeń często zaczynam od typu 2 w rozdzielnicy głównej, a przy drogiej lub wrażliwej elektronice dokładam typ 3 bliżej urządzeń. Jeśli budynek ma odgromówkę albo zasilanie napowietrzne, zwykle rozważam od razu układ typu 1+2. To nie jest przerost formy nad treścią, tylko odpowiedź na większą energię impulsu.
Przeczytaj również: Jaki bezpiecznik do rolet zewnętrznych? Wybierz bezpiecznie i bezawaryjnie
Gdy wchodzi fotowoltaika
W PV sprawa robi się bardziej wymagająca, bo dochodzi strona DC, falownik i często dłuższe odcinki kabli między dachem a rozdzielnicą. Tu nie wystarczy patrzeć tylko na stronę AC. Ochronniki dobieram osobno do toru DC i AC, a napięcie pracy musi pasować do całej konfiguracji stringów, najczęściej spotkasz rozwiązania dla 1000 V DC albo 1500 V DC. Phoenix Contact dobrze pokazuje, że w PV znaczenie ma także odstęp separacyjny od instalacji odgromowej i sposób prowadzenia przewodów, bo kabel ułożony w dużą pętlę działa jak antena i sam zbiera energię impulsu.
Jeśli w projekcie nie ma zachowanego odstępu separacyjnego albo panele są blisko elementów odgromowych, rosną wymagania wobec wyrównania potencjałów i ochrony po obu stronach falownika. W praktyce oznacza to, że ochronnik trzeba widzieć jako część układu, a nie jako pojedynczy „wkład do rozdzielnicy”. Kiedy już wiesz, co wybrać, kluczowe staje się pytanie: jak to zamontować, żeby ochrona faktycznie działała.
Montaż, który naprawdę decyduje o skuteczności
Z mojego doświadczenia najczęściej przegrywa nie sam produkt, tylko montaż. Najkrótsza możliwa droga do szyny PE ma znaczenie większe, niż wielu inwestorów zakłada. Każdy dodatkowy centymetr przewodu podnosi impedancję toru przepięciowego, a więc pogarsza poziom ochrony. W materiałach producentów, takich jak Eaton, stale wraca ta sama zasada: połączenia mają być możliwie krótkie, proste i bez zbędnych pętli.
Praktyczny punkt odniesienia jest prosty. Całkowita długość przewodów łączących zabezpieczenie, SPD i szynę PE nie powinna przekraczać 0,5 m. Jeśli nie da się tego utrzymać, trzeba zmienić układ, a nie tylko „pogodzić się” z dłuższym przewodem. W wielu przypadkach sens ma wtedy drugi, skoordynowany stopień ochrony bliżej odbiornika. To szczególnie ważne przy instalacjach z falownikiem, automatyką budynkową i elektroniką sterującą.
Warto też pilnować kilku detali wykonawczych:
- prowadź przewody możliwie najkrótszą drogą, bez zbędnych zakrętów;
- nie zostawiaj dużych pętli kablowych między rozdzielnicą a ochronnikiem;
- dbaj o solidne połączenie z PE i wyrównanie potencjałów;

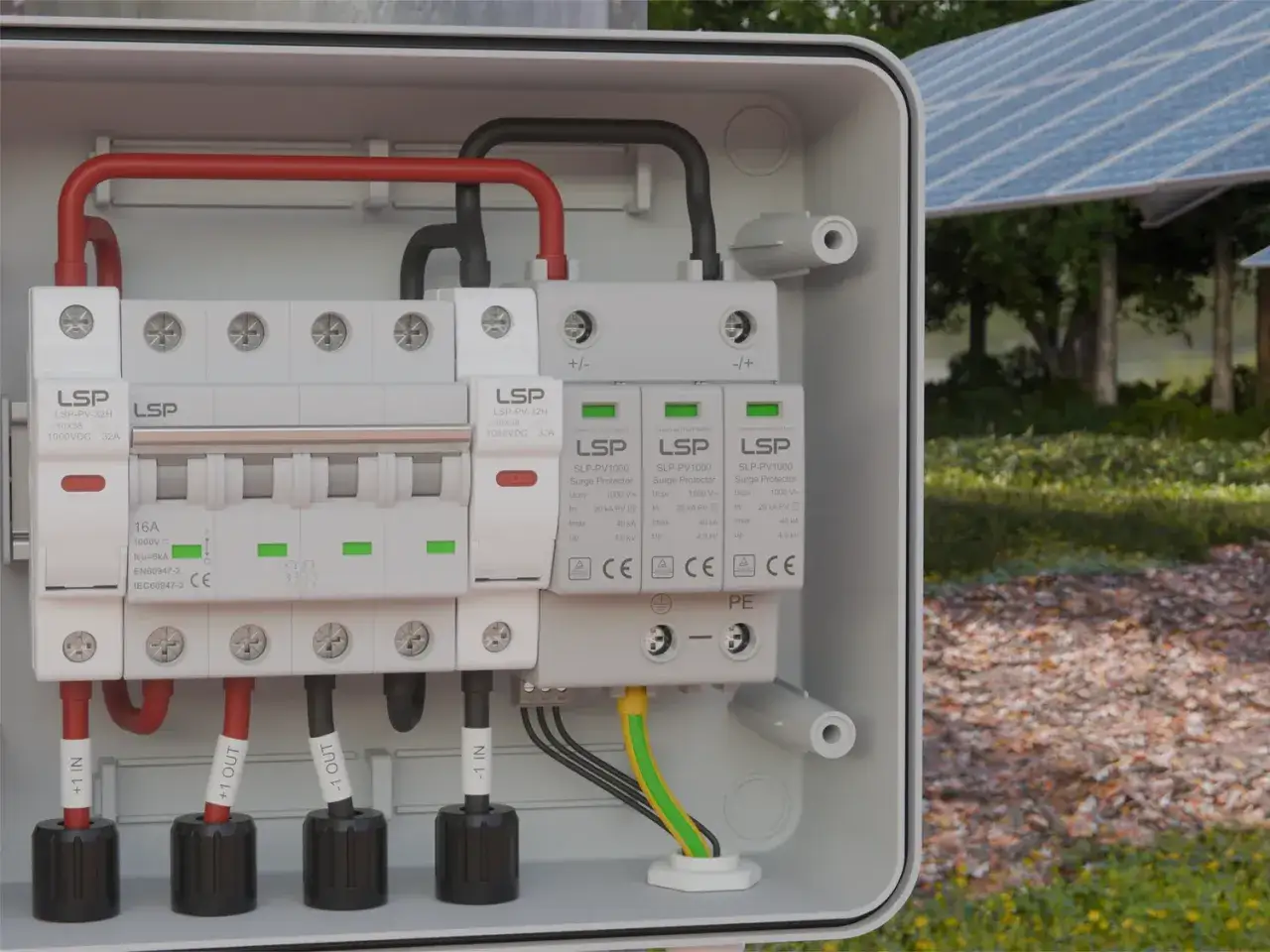

- w PV montuj ochronę jak najbliżej falownika lub w skrzynce stringowej, jeśli tak przewidziano projekt;
- jeżeli producent wymaga określonego przekroju przewodu, nie schodź poniżej tej wartości bez podstawy technicznej.
Najkrócej mówiąc, lepszy średni ochronnik z poprawnym montażem niż świetny model wpięty na długich przewodach. A skoro montaż ma takie znaczenie, trzeba jeszcze rozprawić się z błędami, które najczęściej psują cały efekt.
Najczęstsze błędy, które widzę w praktyce
- Mylenie funkcji - ktoś zakłada, że bezpiecznik, RCD albo listwa z marketu zastąpi pełną ochronę przed przepięciami. Nie zastąpi.
- Zły typ w PV - montaż ochrony tylko po stronie AC, przy jednoczesnym pominięciu DC. W instalacji fotowoltaicznej to częsty i kosztowny błąd.
- Brak dobezpieczenia - ochronnik jest wpięty, ale bez elementu nadprądowego zgodnego z dokumentacją producenta.
- Zbyt długie przewody - ochronnik jest formalnie zamontowany, ale tor połączeń jest na tyle długi, że skuteczność spada.
- Ignorowanie warunków budynku - odgromówka, zasilanie napowietrzne, metalowe konstrukcje na dachu i bliskie położenie innych instalacji potrafią zmienić wymagania całego układu.
- Brak ochrony komunikacji - router, monitoring, system alarmowy czy przewody sterujące też potrafią „przyjąć” impuls, nawet jeśli sama linia zasilania jest zabezpieczona.
W praktyce najdroższe awarie nie wynikają z jednego spektakularnego uderzenia pioruna, tylko z drobnych zaniedbań: za długiego przewodu, źle dobranego bezpiecznika albo pominiętego toru DC. To nie są drobiazgi kosmetyczne, tylko miejsca, w których ochrona traci sens. Dlatego przed odbiorem instalacji sprawdzam już nie sam model urządzenia, ale cały układ.
Co sprawdzić przed zamówieniem i odbiorem ochrony
Ja zaczynam od trzech pytań: czy budynek ma zewnętrzną instalację odgromową, gdzie dokładnie stoi falownik i jaki jest maksymalny prąd dobezpieczenia zapisany przez producenta ochronnika. Dopiero potem patrzę na dalsze szczegóły. To porządkuje decyzję i ogranicza przypadkowe zakupy.
- Czy wybrany SPD pasuje do AC czy DC i ma właściwe napięcie pracy dla tej instalacji.
- Czy karta katalogowa podaje maksymalne dobezpieczenie i czy zastosowany bezpiecznik albo wyłącznik mieści się w tym zakresie.
- Czy połączenie do PE jest możliwie krótkie i nie tworzy zbędnej pętli.
- Czy w fotowoltaice ochrona obejmuje zarówno stronę DC, jak i AC, a przy dłuższych trasach także tor komunikacyjny.
- Czy przy obiekcie z odgromówką zachowano odstęp separacyjny albo przewidziano odpowiednie wyrównanie potencjałów.
- Czy rozdzielnica ma miejsce na kolejny stopień ochrony, jeśli pierwszy nie wystarcza.
Jeżeli mam skrócić cały temat do jednego zdania, to dobra ochrona nie zaczyna się od ceny urządzenia, tylko od odpowiedzi na pytanie, skąd może przyjść impuls, jaką drogą ma zejść do ziemi i czym odłączymy uszkodzoną gałąź, gdy coś pójdzie nie tak. Właśnie tak buduje się sensowną ochronę w domu i w instalacji PV, a nie przez dokładanie przypadkowych aparatów do rozdzielnicy.
