Dobór zabezpieczeń w domu nie sprowadza się do pytania, czy dać „mocniejsze” albo „słabsze” zabezpieczenie. Trzeba dopasować je do przewodów, rodzaju obwodu i tego, jakie urządzenia naprawdę z niego korzystają. Poniżej wyjaśniam praktycznie, na co zwrócić uwagę, gdy chodzi o bezpieczniki w domu, różnicówki i sytuacje, w których instalacja wymaga większej ostrożności niż zwykle.
Najważniejsze decyzje sprowadzają się do kilku prostych zasad
- W domu najczęściej stosuje się wyłączniki nadprądowe B10 i B16, a nie jeden „mocniejszy” aparat do wszystkiego.
- Najpierw dobiera się ochronę do przewodu, dopiero potem do urządzenia.
- RCD 30 mA daje ochronę dodatkową, ale nie zastępuje zabezpieczenia nadprądowego.
- Przy fotowoltaice, ładowarce EV i sprzęcie z elektroniką trzeba sprawdzić typ różnicówki oraz dokumentację producenta.
- Podnoszenie amperażu bez pomiarów zwykle nie rozwiązuje problemu, tylko przesuwa go dalej w instalację.

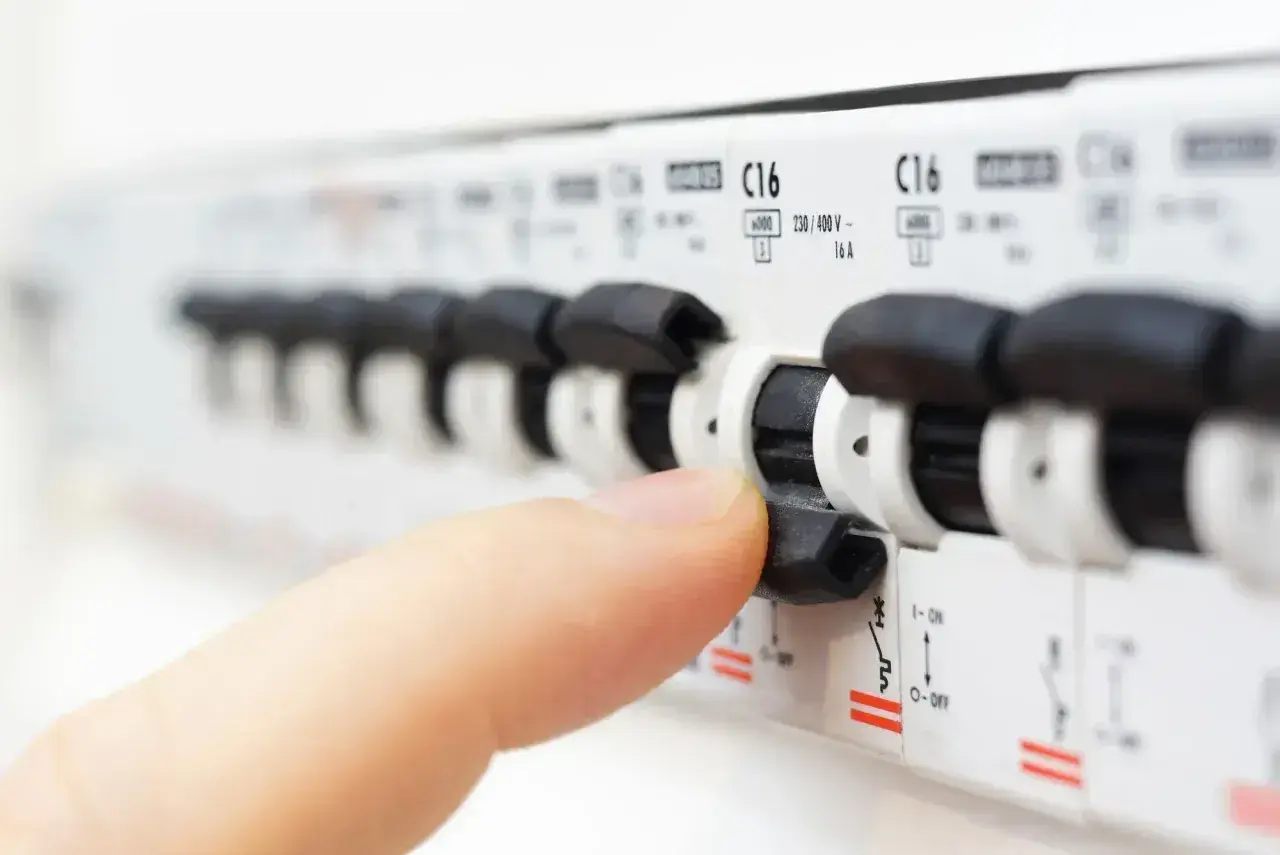

Jakie bezpieczniki do domu sprawdzają się w praktyce
W domowej instalacji najczęściej chodzi o wyłączniki nadprądowe w rozdzielnicy, a nie o klasyczne topikowe wkładki, które starsze osoby nadal nazywają bezpiecznikami. Ich zadanie jest proste: chronią przewód przed przeciążeniem i zwarciem, więc dobiera się je do obwodu, a nie do chęci, żeby „już nie wybijało”. Jeśli zabezpieczenie jest za mocne, problem nie znika, tylko przenosi się na kabel, gniazdo albo puszkę.
Ja zaczynam od sprawdzenia trzech rzeczy: co zasila dany obwód, jaki ma przekrój żył i jak długo biegnie przewód od rozdzielnicy do punktu odbioru. Dopiero potem patrzę na prąd znamionowy, charakterystykę zadziałania i to, czy na linii pracują urządzenia z większym prądem rozruchowym, na przykład pompa, silnik albo niektóre zasilacze impulsowe.
To ważne, bo sam amperaż nie mówi jeszcze wszystkiego. Ten sam czajnik 2 kW pobiera około 8,7 A przy 230 V, więc nie wymaga „specjalnego” zabezpieczenia tylko dlatego, że grzeje wodę szybko. Problem pojawia się dopiero wtedy, gdy na jednym obwodzie zbiera się kilka mocnych odbiorników naraz.
W praktyce z tej zasady wynika jedno: instalacja ma pracować bezpiecznie, a nie tylko „przechodzić” po pierwszym teście. Z tego powodu warto od razu spojrzeć na najczęściej stosowane wartości zabezpieczeń i ich zastosowanie.
Najczęściej spotykane wartości w domowej rozdzielnicy
W typowym domu przewijają się zwykle te same konfiguracje. Nie są one sztywną regułą dla każdej instalacji, ale dobrze pokazują, jak projektuje się obwody w praktyce.
| Oznaczenie | Typowy prąd | Najczęstsze zastosowanie | Co warto wiedzieć |
|---|---|---|---|
| B10 | 10 A | Obwody oświetleniowe, lżejsze linie 1,5 mm² | Dobrze pasuje tam, gdzie nie ma dużych prądów rozruchowych. |
| B16 | 16 A | Gniazda ogólne, większość obwodów 2,5 mm² | To najczęstszy standard w mieszkaniu i domu jednorodzinnym. |
| B20 / B25 | 20-25 A | Wybrane, dedykowane obwody o większym obciążeniu | Ma sens tylko wtedy, gdy przewód i projekt to przewidują. |
| C16 | 16 A | Obwody z większym prądem rozruchowym | Nie jest automatycznie lepsze od B16, po prostu zachowuje się inaczej. |
| Zabezpieczenie główne | 25-63 A | Wejście do instalacji | Zależy od przydziału mocy i warunków operatora, więc nie wybiera się go „zwyczajowo”. |
W domowych rozdzielnicach często spotyka się aparaty o zdolności wyłączania 6 kA. To rozsądny standard dla budynków mieszkalnych, choć przy bardziej wymagającej instalacji projektant może dobrać inne rozwiązanie. W praktyce ważniejsza od samej liczby jest zgodność aparatu z projektem i warunkami zwarciowymi w danym miejscu.
Najprościej zapamiętać to tak: B10 zwykle pracuje z oświetleniem, B16 z gniazdami, a C- charakterystyka wchodzi tam, gdzie są większe prądy rozruchowe. Z tej tabeli płynnie przechodzi się do pytania, jak dobrać zabezpieczenie do konkretnego przewodu i obciążenia.
Jak dobrać zabezpieczenie do przewodu, obciążenia i długości obwodu
Jeśli miałbym wskazać jedną zasadę, powiedziałbym tak: najpierw przewód, potem obwód, na końcu odbiornik. Zbyt wiele osób zaczyna od mocy piekarnika, czajnika albo klimatyzatora, a to prowadzi do złych decyzji. Obwód trzeba policzyć tak, żeby przewód nie pracował na granicy temperatury i jednocześnie zabezpieczenie zadziałało szybko przy awarii.
- Sprawdź przekrój przewodu. W praktyce 1,5 mm² najczęściej łączy się z B10, a 2,5 mm² z B16, ale to nadal zależy od sposobu ułożenia kabla.
- Policz obciążenie ciągłe. Inaczej projektuje się linię do oświetlenia, a inaczej do kuchni, łazienki czy urządzeń grzewczych.
- Uwzględnij prądy rozruchowe. Silniki, pompy, niektóre sprężarki i zasilacze potrafią chwilowo pobrać więcej niż zwykły odbiornik rezystancyjny.
- Weź pod uwagę długość przewodu i spadek napięcia. Im dłuższa linia, tym ważniejsze stają się warunki pracy całego obwodu.
- Nie łącz zbyt wielu pomieszczeń na jednym zabezpieczeniu. Kuchnia, łazienka i salon na jednej linii to zwykle proszenie się o kłopoty.
Dobry przykład jest bardzo prosty. Czajnik 2 kW pobiera około 8,7 A, więc sam nie wymaga „większego” bezpiecznika niż typowy obwód gniazd. Ale jeśli do tej samej linii podłączysz jeszcze grzejnik, odkurzacz i suszarkę, B16 może zacząć pracować na granicy komfortu. Właśnie dlatego w kuchni i łazience najczęściej robi się osobne obwody.
Trzeba też pamiętać, że przekrój to nie wszystko. Jeśli przewód biegnie w ociepleniu, w peszlu albo w wiązce z innymi kablami, jego rzeczywista obciążalność spada. Tego nie widać z zewnątrz, dlatego w praktyce nie opieram się na zasadzie „zawsze było dobrze” - tu naprawdę liczą się pomiary i projekt. Z tym wiąże się kolejna sprawa, czyli różnice między podstawowymi typami zabezpieczeń.
Bezpiecznik nadprądowy, różnicówka i RCBO to nie to samo
W rozmowach o instalacji domowej te nazwy często się mieszają, a to błąd. Każde z tych urządzeń robi coś innego, choć z zewnątrz mogą wyglądać podobnie.
| Urządzenie | Chroni przed | Czego nie robi | Kiedy ma sens |
|---|---|---|---|
| MCB, czyli wyłącznik nadprądowy | Przeciążeniem i zwarciem | Nie chroni przed porażeniem tak jak RCD | W każdym obwodzie końcowym |
| RCD, czyli wyłącznik różnicowoprądowy | Prądem upływu do ziemi | Nie zastępuje zabezpieczenia nadprądowego | Jako ochrona dodatkowa, zwłaszcza w obwodach gniazd i w miejscach wilgotnych |
| RCBO | Łączy obie funkcje w jednym aparacie | Jest droższy i wymaga lepszego projektu rozdzielnicy | Gdy chcesz ograniczyć zanik zasilania do jednego obwodu |
W domu najczęściej spotyka się RCD o czułości 30 mA, bo to właśnie taki poziom stosuje się jako ochronę dodatkową. To nie jest zamiennik wyłącznika nadprądowego, tylko jego uzupełnienie. Jeśli ktoś montuje samą różnicówkę bez właściwego zabezpieczenia nadprądowego, instalacja nadal nie jest kompletna.
Dochodzi jeszcze typ różnicówki. W nowoczesnym domu zwykle sensownym punktem wyjścia jest typ A, bo lepiej współpracuje z elektroniką niż starszy typ AC. Przy fotowoltaice, ładowarce EV, pompie ciepła albo niektórych zasilaczach trzeba już sprawdzić dokumentację konkretnego urządzenia, bo czasem potrzebny jest typ F albo B. To nie jest detal dla perfekcjonistów, tylko realna różnica w tym, jak urządzenie zachowa się przy zakłóceniach i prądach upływu.
Jeśli ta część wydaje się techniczna, to słusznie - właśnie tu najłatwiej o kosztowny błąd. Dlatego w praktyce patrzę nie tylko na wybór aparatu, ale też na błędy, które najczęściej pojawiają się przy amatorskich przeróbkach rozdzielnicy.
Najczęstsze błędy, które widzę przy doborze zabezpieczeń
- Podbijanie amperażu tylko po to, żeby „nie wybijało”.
- Stawianie charakterystyki C tam, gdzie nie ma do tego uzasadnienia.
- Łączenie zbyt wielu obwodów pod jednym RCD, przez co awaria gasi pół domu.
- Ignorowanie długości przewodu i sposobu jego ułożenia.
- Traktowanie starej instalacji tak, jakby była zrobiona według nowych standardów.
- Brak pomiarów po wymianie aparatury.
Najgorszy błąd jest banalny: wymieniasz 10 A na 16 A albo 16 A na 20 A, bo problem zniknął na tydzień. W rzeczywistości usunąłeś objaw, a nie przyczynę. Jeśli przewód, styk albo gniazdo się grzeją, wyższy prąd znamionowy tylko opóźnia sygnał ostrzegawczy.
W starych mieszkaniach nadal można spotkać topikowe wkładki, które same w sobie nie są „złe”, ale też nie wybaczają przypadkowych zamian na większy prąd. Dla mnie ważne jest jedno: jeśli instalacja ma więcej niż kilkanaście lat, warto potraktować jej ocenę jak realny przegląd, a nie kosmetykę. I właśnie tu coraz częściej dochodzą urządzenia, które w starszych domach w ogóle nie występowały.
Co zmienia fotowoltaika, ładowarka EV i elektronika w domu
W domu z fotowoltaiką, pompą ciepła albo wallboxem instalacja przestaje być „zwykła”. Nie dlatego, że trzeba od razu wszystko przewymiarować, tylko dlatego, że pojawiają się urządzenia z elektroniką, większymi prądami rozruchowymi i dodatkowymi wymaganiami producenta. Po stronie AC zasada doboru zabezpieczeń nadal jest taka sama, ale po stronie DC fotowoltaiki obowiązują już osobne zabezpieczenia stringów, rozłączniki i ochrona przepięciowa, jeśli projekt je przewiduje.
W praktyce przy PV zwracam uwagę na trzy rzeczy:
- czy falownik wymaga konkretnego typu RCD,
- czy obwód AC ma osobne zabezpieczenie i właściwy przekrój przewodu,
- czy rozdzielnica ma ochronę przeciwprzepięciową, zwłaszcza przy rozbudowanej elektronice i instalacji narażonej na przepięcia.
To samo dotyczy ładowarki do samochodu elektrycznego. Taki punkt ładowania nie powinien być doklejany do przypadkowego obwodu gniazd, bo obciążenie jest długotrwałe i wyższe niż przy typowym sprzęcie domowym. Tu naprawdę opłaca się zrobić osobną linię i sprawdzić, czy dobór aparatury zgadza się z dokumentacją wallboxa.
Jeśli dom ma już fotowoltaikę albo ma ją dopiero dostać, nie patrzę wyłącznie na „bezpiecznik”, tylko na cały układ: zabezpieczenia nadprądowe, różnicowoprądowe, ochronę przepięciową i podział obwodów. To właśnie ten szerszy obraz decyduje, czy instalacja będzie działać stabilnie.
Jak podejść do wyboru, żeby instalacja była bezpieczna i wygodna w użyciu
Jeśli mam zamknąć temat praktycznie, zaczynam od prostego pytania: czy rozdzielnica ma naprawdę chronić ludzi i przewody, czy tylko „mieścić się” w budżecie. Dobra instalacja domowa nie jest ani najtańsza, ani najdroższa. Jest za to sensownie podzielona na obwody, dopasowana do przewodów i uzupełniona o RCD tam, gdzie ma to znaczenie.
W typowym domu najczęściej kończy się to zestawem: B10 dla oświetlenia, B16 dla gniazd, osobne obwody dla kuchni, łazienki i większych odbiorników oraz RCD 30 mA, zwykle typu A. Jeśli dochodzi fotowoltaika, pompa ciepła albo ładowanie auta, nie zgaduję na oko - proszę o schemat, sprawdzam dokumentację urządzeń i dopiero wtedy dobieram zabezpieczenia.
To podejście jest po prostu skuteczniejsze niż wymiana „na większy amper”. Daje mniej awarii, lepszą selektywność i mniej nerwów przy pierwszym większym przeciążeniu. A przy okazji zostawia instalację w takim stanie, w jakim powinna być od początku: przewidywalną, czytelną i dobraną do realnego obciążenia.
