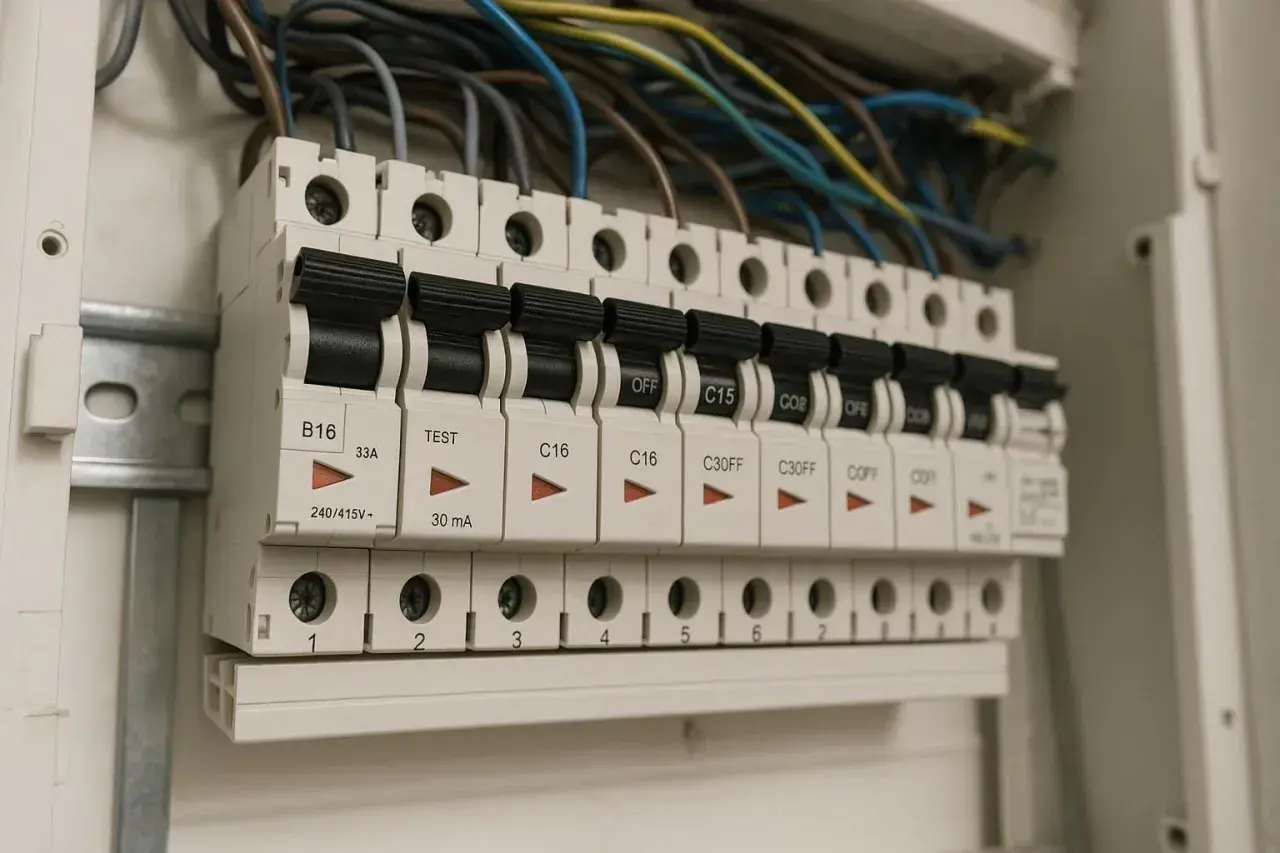

Dobór między typem B i C nie jest drobnym detalem z katalogu, tylko decyzją, która wpływa na stabilność całej instalacji. W praktyce chodzi o to, czy aparat ma reagować bardzo szybko w zwykłym obwodzie, czy też ma znieść krótki prąd rozruchowy bez niepotrzebnego wyłączania. To właśnie ten wybór najczęściej rozstrzyga, czy obwód działa bezproblemowo, czy zaczyna irytować przy każdym starcie urządzenia.
Najważniejsze różnice w skrócie
- Typ B wyzwala część magnetyczną przy około 3-5 x In, a typ C przy około 5-10 x In.
- B zwykle sprawdza się w obwodach o małym prądzie rozruchowym, zwłaszcza w oświetleniu i gniazdach.
- C wybiera się tam, gdzie start urządzenia daje wyraźny impuls prądowy, na przykład przy silnikach, transformatorach czy części zasilaczy.
- Im dłuższy przewód i im słabszy prąd zwarciowy w punkcie montażu, tym większe ryzyko, że C nie spełni wymaganego czasu zadziałania.
- Sam typ wyłącznika nie zastępuje poprawnego doboru przekroju przewodu, zdolności wyłączania ani ochrony przeciwporażeniowej.
Jak naprawdę różnią się typy B i C
Najkrócej: różnica dotyczy przede wszystkim tego, jak silny impuls prądowy musi pojawić się, żeby zadziałał wyzwalacz elektromagnetyczny. W obu przypadkach część termiczna chroni przed przeciążeniem, ale to próg „magnetyka” decyduje, czy aparat wytrzyma krótki rozruch bez wyłączenia. Typ B jest czuplejszy, typ C bardziej odporny na chwilowe skoki prądu.
| Kryterium | Typ B | Typ C |
|---|---|---|
| Próg wyzwalacza magnetycznego | około 3-5 x In | około 5-10 x In |
| Reakcja na krótki impuls prądowy | Szybsza, bardziej czuła | Mniej czuła, lepiej znosi rozruch |
| Typ obciążenia | Rezystancyjne i lekko indukcyjne | Indukcyjne lub z wyraźnym prądem rozruchowym |
| Typowe zastosowanie | Oświetlenie, gniazda, elektronika | Silniki, transformatory, pompy, część zasilaczy i układów z kondensatorami |
| Ryzyko błędnego doboru | Niepotrzebne wyzwalanie przy rozruchu jest rzadkie, jeśli obciążenie jest łagodne | Może nie wyłączyć obwodu wystarczająco szybko przy słabym zwarciu i długim przewodzie |
W praktyce nie traktuję C jako „lepszego” B, tylko jako inny kompromis. To rozwiązanie dla obwodów, w których chwilowy impuls jest normalny, ale za tę tolerancję płaci się mniejszą czułością przy zwarciu. Z tej różnicy wynika całe dalsze pytanie: gdzie typ B jest po prostu rozsądniejszy.
Kiedy typ B jest bezpiecznym i sensownym wyborem
Jeżeli obwód zasila przede wszystkim odbiorniki o przewidywalnym poborze, zwykle zaczynam właśnie od typu B. Takie zabezpieczenie dobrze pasuje do klasycznych obwodów domowych, gdzie priorytetem jest szybkie odłączenie zwarcia, a nie „przeczekanie” rozruchu. To dotyczy zwłaszcza oświetlenia, gniazd ogólnego przeznaczenia, prostych urządzeń elektronicznych i niewielkich odbiorników.
Najczęściej typ B wybieram tam, gdzie:
- urządzenia nie mają wyraźnego prądu startowego,
- instalacja ma typowy układ mieszkaniowy lub małe obciążenie pomocnicze,
- zależy mi na możliwie szybkim zadziałaniu przy zwarciu,
- nie ma powodu, żeby tolerować dodatkowy impuls tylko „na wszelki wypadek”.
W materiałach technicznych jednego z producentów dobrze widać praktyczną stronę tego wyboru: przy minimalnym prądzie zwarciowym 80 A typ B spełniał czas 0,2 s, a typ C potrzebował około 2,4 s. Taka różnica nie jest teoretyczna, tylko bardzo realna dla bezpieczeństwa i selektywności w długich obwodach. I właśnie dlatego nie polecam przechodzenia na C tylko dlatego, że „ma większy zapas”.
To prowadzi prosto do sytuacji odwrotnej, czyli tam, gdzie typ C rzeczywiście ma przewagę.
Gdzie typ C daje realną przewagę
Typ C wybieram wtedy, gdy obwód ma normalny, krótki prąd rozruchowy i nie chcę, żeby wyłącznik reagował zbyt nerwowo. To klasyczny wybór dla obwodów z silnikami, transformatorami, pompami, sprężarkami, bankami opraw LED oraz częścią zasilaczy i układów z kondensatorami wejściowymi. W takich instalacjach typ B potrafi wybić przy każdym starcie, chociaż sam odbiornik jest sprawny.
Najbardziej praktyczne przykłady są dość proste:
- silnik pompy albo wentylatora - rozruch trwa krótko, ale pobór prądu jest wyraźnie wyższy niż w pracy ustalonej,
- transformator - przy załączeniu pojawia się impuls magnesujący, który nie powinien od razu wybijać zabezpieczenia,
- większa grupa opraw LED - pojedyncza oprawa bywa niewinna, ale cały zestaw na jednym obwodzie potrafi wygenerować mocniejszy impuls startowy,
- układy automatyki i sterowania - cewki, styczniki i elementy pomocnicze często lepiej współpracują z C niż z B.
Tu jednak stawiam ważne zastrzeżenie: większa tolerancja na rozruch nie oznacza automatycznie lepszego zabezpieczenia. Jeśli obwód ma długi przewód, mały prąd zwarciowy albo wymaga szybkiego odłączenia, typ C może okazać się zbyt „leniwy”. Dlatego dobór nie kończy się na literze na obudowie, tylko dopiero po sprawdzeniu warunków pracy całego obwodu.
W instalacjach związanych z fotowoltaiką myślę podobnie: nie zakładam z góry typu C tylko dlatego, że w systemie pojawia się falownik, magazyn energii albo dodatkowa automatyka. Najpierw sprawdzam dokumentację urządzenia, bo to ona mówi mi, czy impuls startowy rzeczywiście wymaga łagodniejszej charakterystyki. Z tego przechodzę do najważniejszej części, czyli do samego procesu doboru.
Jak dobrać aparat do obwodu krok po kroku
Najrozsądniej patrzę na trzy rzeczy w takiej kolejności: prąd roboczy, prąd rozruchowy i warunki zwarciowe. To prostsze niż brzmiałoby w teorii, ale właśnie tu najczęściej pojawiają się błędy. Sam symbol B albo C nie mówi jeszcze, czy dany aparat jest właściwy dla konkretnego obwodu.
- Sprawdź prąd obciążenia i przewodu. Prąd obliczeniowy obwodu musi być niższy od prądu znamionowego wyłącznika, a sam wyłącznik nie może być większy niż dopuszczalna obciążalność przewodu. W skrócie: najpierw przewód, potem zabezpieczenie.
- Oceń prąd rozruchowy. Jeśli urządzenie przy starcie bierze wyraźnie więcej niż w pracy ustalonej, typ B może wybijać niepotrzebnie. Jeśli impuls jest mały, C zwykle nie daje żadnej przewagi.
- Sprawdź minimalny prąd zwarciowy w punkcie montażu. To kluczowe przy długich obwodach. Gdy zwarcie jest „słabe”, typ C może nie odłączyć obwodu w wymaganym czasie.
- Zweryfikuj zdolność wyłączania. To maksymalny prąd zwarciowy, który aparat jest w stanie bezpiecznie przerwać. Jeśli wartość w miejscu montażu jest zbyt wysoka, sam wybór B lub C nie wystarczy.
- Sprawdź, czy potrzebne jest dodatkowe zabezpieczenie. Przy bardzo wysokich prądach zwarciowych wchodzą w grę inne środki, na przykład zabezpieczenie wstępne lub bezpieczniki topikowe.
W praktyce bardzo często sprowadza się to do prostego pytania: czy ten obwód ma tylko działać, czy ma też bezproblemowo startować pod obciążeniem? Jeśli to drugie, typ C bywa uzasadniony. Jeśli nie, zwykle nie ma sensu komplikować instalacji. To jest też moment, w którym łatwo popełnić kilka powtarzalnych błędów.
Najczęstsze błędy, które kończą się zbędnym wybijaniem
Najczęściej spotykam ten sam schemat: ktoś zakłada C, bo B „wybijało”, ale nie sprawdza już, dlaczego tak się działo. To nie zawsze wina charakterystyki. Czasem problemem jest uszkodzone urządzenie, zbyt długi przewód, zły przekrój albo po prostu źle dobrany prąd znamionowy. Zmiana literki bez diagnozy tylko maskuje kłopot.
- Dobór C na ślepo - daje większy margines startowy, ale może osłabić ochronę tam, gdzie zwarcie jest niewielkie.
- Ignorowanie długości przewodu - im dalej do odbiornika, tym większa szansa, że prąd zwarciowy spadnie do poziomu zbyt niskiego dla C.
- Mylenie ochrony przeciwporażeniowej z ochroną nadprądową - wyłącznik różnicowoprądowy nie zastępuje ochrony przed przeciążeniem i zwarciem.
- Zakładanie, że większa liczba oznacza lepszy wybór - C nie jest „mocniejszym B”, tylko aparatem o innej czułości.
- Pomijanie instrukcji producenta urządzenia - przy falownikach, pompach czy sterownikach to często instrukcja podaje, czego naprawdę oczekuje układ.
Jeśli chcę podjąć decyzję bez zgadywania, wracam do trzech danych: charakteru obciążenia, warunków zwarciowych i zaleceń producenta odbiornika. Wtedy wybór przestaje być intuicją, a staje się normalnym doborem technicznym. Na końcu zostają już tylko rzeczy, które warto sprawdzić przed zamknięciem rozdzielnicy.
Zanim zamkniesz rozdzielnicę, sprawdź trzy rzeczy, które naprawdę decydują
Gdybym miał zostawić jedną praktyczną zasadę, brzmiałaby tak: nie wybieraj typu B albo C bez odpowiedzi na pytanie, co zasila obwód i jak zachowuje się przy starcie. W typowej instalacji domowej B będzie bezpiecznym punktem wyjścia, a C wchodzi do gry dopiero wtedy, gdy urządzenie naprawdę potrzebuje większej tolerancji na impuls prądowy. To nie jest wybór „na bogato”, tylko wybór pod konkretny problem.
- Jeśli obwód jest zwykły, przewidywalny i bez dużego rozruchu, zaczynam od typu B.
- Jeśli urządzenie ma silnik, transformator, większy bank LED albo inne źródło krótkiego impulsu, sprawdzam typ C.
- Jeśli przewód jest długi albo zwarcie może być słabe, najpierw sprawdzam, czy C nie pogorszy czasu odłączenia.
W instalacjach związanych z energią odnawialną ta sama logika nadal obowiązuje. Fotowoltaika, magazyn energii czy falownik nie zmieniają zasad ochrony nadprądowej, tylko dokładają kolejne urządzenia, które trzeba opisać i sprawdzić. I właśnie dlatego najlepszy wybór to nie ten „najczęściej polecany”, ale ten, który pasuje do konkretnego obwodu, jego rozruchu i warunków zwarciowych.
