Różnicówka to jedno z tych zabezpieczeń, o których przypomina się dopiero wtedy, gdy zaczyna wybijać. W tym tekście wyjaśniam, co to jest różnicówka, jak działa, czym różni się od zwykłego bezpiecznika i kiedy naprawdę pomaga, a kiedy trzeba szukać problemu głębiej w instalacji. W opisach technicznych spotkasz też skrót RCD, czyli residual current device.
Najkrócej różnicówka wykrywa upływ prądu i odcina zasilanie
- Jej zadanie to ochrona przed skutkami prądu, który „ucieka” z obwodu, na przykład przez uszkodzoną izolację, wilgoć albo człowieka.
- Nie zastępuje wyłącznika nadprądowego ani bezpiecznika topikowego, bo nie chroni przed przeciążeniem i zwarciem.
- W domach najczęściej spotyka się urządzenia 30 mA, a w bardziej rozbudowanych instalacjach także 100, 300 lub 500 mA.
- Dobór typu ma znaczenie: w nowoczesnych obwodach, fotowoltaice i przy elektronice często potrzebny jest inny aparat niż stary typ AC.
- Jeśli wyłącznik wybija, przyczyna zwykle leży w konkretnym urządzeniu, wilgoci, złym podłączeniu albo uszkodzeniu izolacji.
- Przycisk testu pomaga sprawdzić mechanikę działania, ale nie zastępuje przeglądu instalacji.
Jak działa wyłącznik różnicowoprądowy od środka

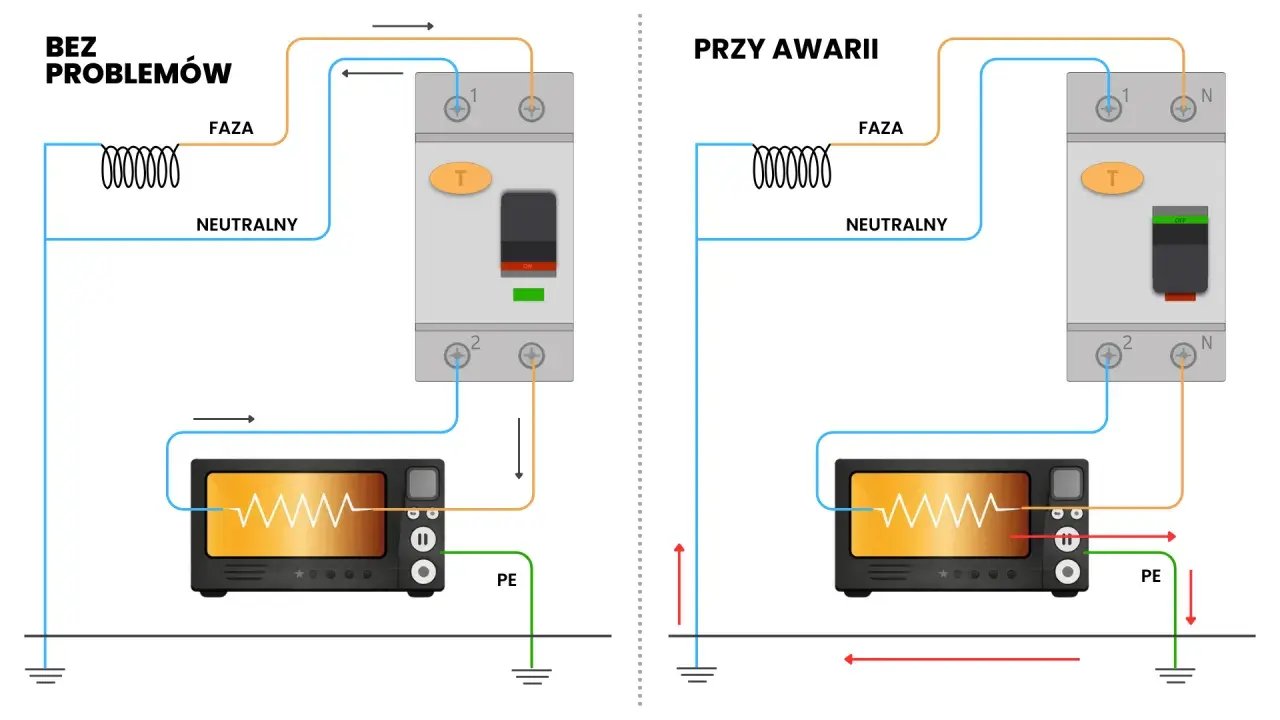

W środku różnicówka porównuje prąd, który wpływa do obwodu, z prądem, który z niego wraca. Jeśli wszystko jest w porządku, suma jest równa zeru. Gdy część energii „ucieknie” inną drogą, urządzenie wykrywa różnicę i natychmiast odłącza zasilanie.
Najprościej wyobrazić sobie przewody fazowy i neutralny przechodzące przez jeden element pomiarowy, czyli przekładnik sumujący. Gdy przez obwód płynie dokładnie tyle samo prądu tam i z powrotem, pole magnetyczne się znosi. Jeśli pojawi się upływ, na przykład przez uszkodzony kabel, wilgotną obudowę albo ciało człowieka, układ widzi nierównowagę i uruchamia mechanizm wyzwalający.
To jest ważne także w codziennych sytuacjach. Różnicówka nie „patrzy” na to, czy urządzenie bierze za dużo prądu, tylko czy prąd wraca właściwą drogą. Dlatego potrafi zadziałać przy porażeniu, ale nie zareaguje tak samo na klasyczne przeciążenie obwodu. Do tego potrzebne jest inne zabezpieczenie.
Warto zapamiętać jeszcze jedną rzecz: przewód ochronny PE nie służy do normalnego przenoszenia prądu roboczego. Jeśli zaczyna płynąć nim prąd upływu, to zwykle znak, że w instalacji dzieje się coś niepożądanego. To prowadzi wprost do różnicy między różnicówką a zwykłym bezpiecznikiem.
Różnicówka nie zastępuje bezpiecznika automatycznego
W praktyce najwięcej nieporozumień widzę wtedy, gdy ktoś wrzuca do jednego worka różnicówkę, „S-kę” i bezpiecznik topikowy. To trzy różne funkcje. Wyłącznik różnicowoprądowy reaguje na upływ prądu, a wyłącznik nadprądowy albo bezpiecznik topikowy reagują na zbyt duży prąd w obwodzie.
| Aparat | Na co reaguje | Przed czym chroni przede wszystkim | Czego nie robi |
|---|---|---|---|
| Różnicówka | Na różnicę między prądem wpływającym i wypływającym | Na porażenie prądem i część zagrożeń pożarowych związanych z upływem | Nie chroni przed przeciążeniem ani zwarciem |
| Wyłącznik nadprądowy | Na zbyt duży prąd | Na przeciążenie i zwarcie | Nie wykrywa prądu upływu do ziemi |
| Bezpiecznik topikowy | Na nadmierny prąd | Na skutki przeciążenia i zwarcia | Nie działa jak ochrona przeciwporażeniowa |
| RCBO | Na upływ prądu i nadprąd | Na oba typy zagrożeń w jednym aparacie | Nie zwalnia z poprawnego projektu instalacji |
Jeśli chcesz jedno urządzenie do obu zadań, szukasz najczęściej RCBO, czyli połączenia różnicówki i wyłącznika nadprądowego. To wygodne rozwiązanie w rozdzielnicy, ale nie zawsze najlepsze dla całego obiektu, bo selektywność i podział obwodów nadal mają znaczenie. Skoro już wiadomo, czym te aparaty się różnią, czas przejść do typów samej różnicówki.
Jakie typy spotyka się w domach i w instalacjach PV
Nie każda różnicówka działa tak samo. Różne typy rozpoznają różne kształty prądu upływu, a to ma znaczenie zwłaszcza tam, gdzie pracuje elektronika, falownik albo ładowarka. W nowoczesnych instalacjach typ aparatu jest równie ważny jak jego prąd znamionowy.
Najczęściej spotkasz urządzenia o czułości 30 mA, które stosuje się do ochrony ludzi w obwodach końcowych. W bardziej „głównych” miejscach instalacji pojawiają się także 100 mA, 300 mA lub 500 mA, zwykle wtedy, gdy projekt zakłada ochronę przeciwpożarową albo selektywne stopniowanie zabezpieczeń.
| Typ | Co rozpoznaje | Gdzie ma sens |
|---|---|---|
| AC | Sinusoidalny prąd przemienny | Proste, starsze obwody bez elektroniki |
| A | Prąd przemienny i pulsujący prąd stały | Większość współczesnych obwodów domowych |
| F | Jak typ A, ale lepiej radzi sobie z bardziej złożonymi przebiegami | Sprzęty z elektroniką mocy, niektóre urządzenia z regulacją obrotów lub częstotliwości |
| B | Również gładki prąd stały | Instalacje PV, ładowarki EV, magazyny energii, napędy i układy z falownikami |
| S | Jest zwłoczny czasowo | Główne zabezpieczenia z zachowaniem selektywności |
Na obudowie często widzisz też zapis w stylu 40 A / 30 mA. To nie jest jedna liczba, tylko dwie różne informacje: 40 A oznacza prąd znamionowy aparatu, a 30 mA próg zadziałania na upływ. To częsty błąd przy zakupie i ocenie rozdzielnicy, więc warto czytać oznaczenia bardzo uważnie.
W praktyce nie chodzi o to, żeby kupić „najmocniejszy” typ, tylko właściwy. Typ B bywa potrzebny tam, gdzie mogą pojawiać się składowe DC, ale nie powinno się go dobierać w ciemno. Ja zawsze patrzę na charakter odbiorników, instrukcję falownika albo ładowarki i układ całej instalacji, bo to właśnie tam najczęściej kryje się odpowiedź. To naturalnie prowadzi do kolejnego pytania: dlaczego różnicówka w ogóle wybija?
Dlaczego różnicówka wybija i jak szukać przyczyny
Najczęściej wyłączenie nie oznacza, że aparat jest „zepsuty”. To sygnał, że pojawił się upływ prądu albo że instalacja została źle złożona. W domach i małych obiektach winowajcą bywa zwykle jedno konkretne urządzenie, wilgoć, uszkodzona izolacja przewodu albo błąd w połączeniu przewodów neutralnych.
Jeśli różnicówka wybija po podłączeniu jednego sprzętu, zaczynam od niego. Grzałki, pralki, zmywarki, lodówki, pompy, zasilacze impulsowe i falowniki potrafią generować upływy, które sumują się i przekraczają próg zadziałania. To nie musi oznaczać awarii samej maszyny, ale już warto ją sprawdzić.
- Odłącz wszystkie urządzenia z obwodu i włącz zabezpieczenie ponownie.
- Podłączaj sprzęty po jednym, aż znajdziesz ten, który powoduje zadziałanie.
- Jeśli wyłącza mimo odłączonych odbiorników, szukaj problemu w instalacji, puszkach, gniazdach i przewodach.
- Zwróć uwagę na wilgoć, uszkodzone izolacje, źle podłączony neutralny lub mostek N-PE tam, gdzie nie powinno go być.
- Jeśli problem wraca, nie podmieniaj aparatu na „mocniejszy” bez sprawdzenia przyczyny przez elektryka.
Właśnie tu widać praktyczną granicę różnicówki. Ona nie leczy instalacji, tylko odsłania usterkę. I im więcej elektroniki w domu, tym częściej problem leży nie w samym aparacie, ale w sumie drobnych upływów. W instalacjach z fotowoltaiką ten temat robi się jeszcze ważniejszy.
Na co zwrócić uwagę przy fotowoltaice i innych źródłach z elektroniką
W instalacjach PV, w magazynach energii i przy ładowarkach samochodowych różnicówka ma trudniejsze zadanie niż w prostym obwodzie oświetlenia. Falownik i układy energoelektroniczne mogą generować przebiegi, których starszy typ AC po prostu nie widzi poprawnie. Dlatego w takich systemach dobór aparatu trzeba traktować jako element projektu, a nie przypadkowy zakup z listy osprzętu.
Najważniejsza zasada jest prosta: dobiera się typ RCD do charakteru źródła i odbiorników. W niektórych falownikach producent dopuszcza zabezpieczenie typu A, jeśli urządzenie ma wbudowany monitoring składowej stałej i spełnia warunki konkretnej konfiguracji. W innych przypadkach potrzebny jest typ B albo układ bardziej złożony. Tu nie ma skrótów myślowych, bo błąd może skończyć się fałszywymi wyzwoleniami albo gorszą ochroną.
Przy takich instalacjach zwracam uwagę także na trzy rzeczy. Po pierwsze, obwody nie powinny być „mieszane” pod względem neutralnych przewodów. Po drugie, RCD dla falownika, ładowarki albo magazynu energii powinno być dobrane do całej charakterystyki układu. Po trzecie, selektywność między zabezpieczeniami ma znaczenie, bo jedna awaria nie powinna wyłączać całego domu bez potrzeby.
W praktyce dla instalacji jednofazowej spotyka się zwykle aparaty 2-polowe, a dla trójfazowej 4-polowe. Brzmi technicznie, ale to po prostu dopasowanie urządzenia do liczby przewodów czynnych, które przechodzą przez pomiar. Jeśli instalacja PV ma pracować stabilnie przez lata, to właśnie takie detale robią największą różnicę. Zostaje jeszcze codzienna eksploatacja, czyli coś, co wielu użytkowników odkłada na później.
Jak dbać o zabezpieczenie, żeby nie zawiodło w krytycznym momencie
Różnicówka jest skuteczna tylko wtedy, gdy sama działa poprawnie i ma szansę zareagować. Dlatego regularny test ma sens. Przycisk TEST sprawdza przede wszystkim mechanikę wyzwolenia, a nie stan całej instalacji, więc nie zastępuje przeglądu przewodów, uziemienia ani pomiarów elektrycznych.
Wielu producentów zaleca sprawdzanie działania w odstępach podanych w instrukcji. W praktyce spotyka się interwały miesięczne albo półroczne, zależnie od modelu i warunków pracy. Ja traktuję to prosto: jeśli urządzenie ma test, trzeba go używać, a jeśli instalacja pracuje w wilgoci, kurzu albo przy dużych wahaniach temperatur, kontrola powinna być częstsza.
- Sprawdzaj przycisk testu zgodnie z instrukcją konkretnego modelu.
- Nie ignoruj częstych, pozornie losowych wyłączeń.
- Po rozbudowie instalacji nie zakładaj, że stary podział obwodów nadal ma sens.
- W układach z PV, pompą ciepła, klimatyzacją lub ładowarką EV uwzględnij sumę prądów upływu.
- Jeśli różnicówka nie zadziała na teście albo nie daje się załączyć, traktuj to jako sygnał do sprawdzenia przez elektryka, a nie drobną niedogodność.
Najkrócej: dobra różnicówka ma chronić ludzi i instalację, ale tylko wtedy, gdy jest właściwie dobrana, poprawnie podłączona i okresowo sprawdzana. Jeśli chcesz, żeby działała pewnie, nie szukaj oszczędności na typie aparatu ani na jakości projektu rozdzielnicy. To właśnie tam najczęściej rozstrzyga się, czy zabezpieczenie będzie realną ochroną, czy tylko elementem na szynie DIN.
