Ochrona instalacji elektrycznej nie kończy się na jednym aparacie w rozdzielnicy. Żeby dobrze dobrać różnicówkę, trzeba odróżnić prąd upływu od przeciążenia, wiedzieć, kiedy wystarczy typ A, a kiedy potrzebny jest B, i nie pomylić ochrony ludzi z ochroną przewodów. W praktyce typy różnicówek decydują o tym, czy instalacja będzie działała spokojnie, czy będzie wybijać przy każdym falowniku, zasilaczu albo ładowarce.
Najważniejsze przy doborze różnicówki są typ prądu upływu, czułość i selektywność
- Różnicówka nie zastępuje bezpiecznika nadprądowego. Chroni przed upływem do ziemi, a nie przed przeciążeniem i zwarciem.
- Do prostych obwodów w nowej instalacji najczęściej sens ma typ A, nie AC.
- W fotowoltaice, ładowarkach EV i UPS-ach trzeba patrzeć na możliwość wystąpienia składowej DC i wymagania producenta.
- 30 mA służy głównie ochronie ludzi, a 100 mA lub 300 mA częściej stosuje się wyżej w układzie jako ochronę selektywną lub przeciwpożarową.
- Jedna różnicówka na cały dom to zwykle gorszy pomysł niż podział instalacji na kilka obwodów.
Różnicówka nie robi tego samego co bezpiecznik
W rozmowach o ochronie elektrycznej często wszystko wrzuca się do jednego worka jako „bezpieczniki”, ale to upraszcza temat aż za mocno. Wyłącznik różnicowoprądowy reaguje na to, że część prądu „ucieka” poza tor roboczy, zwykle do ziemi. Bezpiecznik topikowy albo wyłącznik nadprądowy reaguje z kolei na za duży prąd w przewodzie, czyli na przeciążenie lub zwarcie.
Ja patrzę na to praktycznie: jeśli przewód ma się nie przegrzać, potrzebujesz ochrony nadprądowej; jeśli chodzi o porażenie albo upływ do obudowy, potrzebujesz różnicówki. To są dwie różne funkcje, choć w jednej rozdzielnicy pracują obok siebie i często tworzą dopiero sensowny duet.
| Aparat | Na co reaguje | Co chroni | Czego nie robi |
|---|---|---|---|
| RCD / RCCB | Na różnicę między prądem wpływającym i wypływającym | Ludzi i instalację przy upływie do ziemi | Nie chroni przed przeciążeniem ani zwarciem |
| RCBO | Na upływ oraz na nadprąd | Obwód, przewody i użytkownika w jednym module | Nie zastąpi dobrze dobranej selektywności w całej rozdzielnicy |
| Wyłącznik nadprądowy / bezpiecznik topikowy | Na zbyt duży prąd | Przewody i urządzenia przed przegrzaniem | Nie wykryje samego upływu do ziemi |

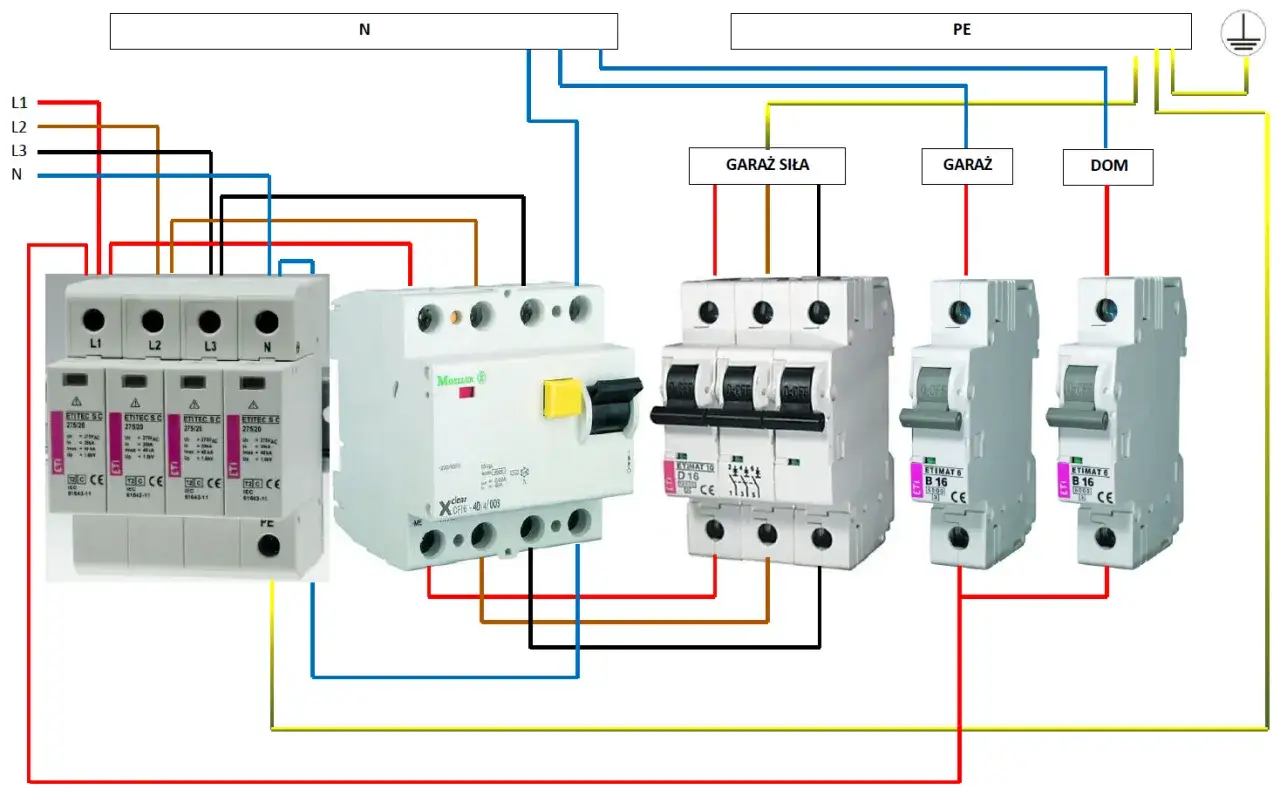

W instalacjach z fotowoltaiką i większą liczbą odbiorników nie lubię jednego wspólnego RCD dla wszystkiego. Gdy zadziała, gaśnie cały dom, a przy dużej liczbie urządzeń rośnie ryzyko przypadkowych wyłączeń. Lepiej rozdzielić obwody mądrze niż później szukać przyczyny w ciemności. Gdy to rozróżnienie jest jasne, łatwiej przejść do samych typów i ich zastosowań.
Najważniejsze rodzaje i co wykrywają
Najprościej: różne aparaty nie różnią się „mocą”, tylko tym, jaki kształt prądu upływu potrafią rozpoznać. To dlatego jeden model sprawdzi się w prostym obwodzie gniazd, a inny będzie konieczny przy falowniku, UPS-ie albo ładowarce samochodu elektrycznego. Nie ma tu magii, jest tylko elektronika i fizyka sygnału.
Ja zaczynam od pytania, jaki przebieg może pojawić się przy awarii. Dopiero potem patrzę na selektywność, czułość i producenta konkretnego urządzenia, bo sam napis na froncie nie mówi jeszcze wszystkiego.
| Typ | Co wykrywa | Gdzie ma sens | Na co uważać |
|---|---|---|---|
| AC | Wyłącznie sinusoidalny prąd przemienny | Proste, stare obwody bez elektroniki | W nowej instalacji z elektroniką to słaby wybór |
| A | Prąd AC oraz pulsujący prąd stały | Większość obwodów domowych, AGD, LED, elektronika użytkowa | Nie obsługuje gładkiej składowej DC |
| F | Jak typ A, plus prądy o wyższej częstotliwości i bardziej złożone przebiegi | Jednofazowe napędy z regulacją, pompy ciepła, część nowoczesnego AGD | Nie jest tak uniwersalny jak B |
| B | AC, pulsujący DC, gładki DC i prądy o szerokim zakresie częstotliwości | Fotowoltaika, ładowarki EV, UPS, przemienniki częstotliwości, bardziej złożone układy | Zwykle droższy, ale najbezpieczniejszy przy trudnych przebiegach |
| S | To wersja selektywna z opóźnieniem czasowym, a nie osobny profil prądu | Jako aparat wyżej w układzie, przed kilkoma szybszymi RCD | Nie stosuje się go do ochrony ludzi tam, gdzie potrzebna jest szybka reakcja 30 mA |
W katalogach można jeszcze spotkać oznaczenia typu A-S, AC-S albo B-S. To po prostu wersje selektywne, czyli z opóźnieniem, które pomagają utrzymać porządek w układzie ochrony. W praktyce oznacza to mniej niepotrzebnych wyłączeń i większą szansę, że zadziała tylko ta część instalacji, w której faktycznie pojawiła się usterka. Dopiero na tym tle ma sens dobór do konkretnego domu, PV albo pompy ciepła.
Jak dobrać właściwy aparat do domu, PV i elektroniki
W typowej instalacji mieszkaniowej najczęściej zaczynam od typu A 30 mA. To rozsądny punkt wyjścia dla obwodów gniazd, oświetlenia i większości urządzeń domowych, które zawierają elektronikę. Typ AC zostawiam raczej dla bardzo prostych układów albo starszych instalacji, gdzie nic nowoczesnego nie wisi na obwodzie i producent nie wymaga niczego więcej.
Przy urządzeniach z falownikiem, kompresorem sterowanym elektronicznie albo bardziej „inteligentnym” napędem robi się ciekawiej. Tu typ A nadal często wystarcza, ale F bywa praktyczniejszy, bo lepiej znosi przebiegi złożone i wyższe częstotliwości. Nie warto jednak kupować F „na wszelki wypadek” do całego domu. Wiele obwodów po prostu tego nie potrzebuje.
| Sytuacja | Najczęściej sensowny wybór | Dlaczego |
|---|---|---|
| Gniazda, oświetlenie, typowy dom jednorodzinny | Typ A, zwykle 30 mA | Chroni przed porażeniem i dobrze współpracuje z nowoczesnymi odbiornikami |
| AGD z elektroniką, zasilacze, sterowniki, LED | Typ A, czasem F | Elektronika zmienia charakter prądu upływu, więc AC bywa zbyt wąski |
| Pompa ciepła, klimatyzacja, napęd z regulacją obrotów | Typ A albo F | Zależy od konstrukcji urządzenia i instrukcji producenta |
| Fotowoltaika i falownik | Typ B albo rozwiązanie wskazane w dokumentacji urządzenia | W układach PV może pojawić się gładka składowa DC |
| Ładowarka EV | Typ B albo układ dopuszczony przez producenta wallboxa | To jedno z najbardziej wymagających zastosowań dla RCD |
| UPS, serwerownia, bardziej złożone zasilanie | Typ B | Elektronika mocy potrafi wygenerować przebiegi, z którymi typy podstawowe sobie nie radzą |
Najważniejsza zasada jest prosta: instrukcja urządzenia ma pierwszeństwo. Jeśli falownik, wallbox albo UPS wymaga konkretnego typu różnicówki, nie próbuję „oszczędzać” na uproszczeniu układu. W praktyce jedna zła decyzja potrafi kosztować więcej niż różnica między aparatami, bo kończy się to awaryjnymi zadziałaniami albo niewłaściwą ochroną. Sam typ to jeszcze nie wszystko, bo równie ważna jest czułość i selektywność.
Czułość i selektywność decydują o tym, czy instalacja będzie wygodna
Tu pojawia się drugi poziom decyzji. Czułość mówi, przy jakim prądzie upływu aparat ma zadziałać, a selektywność określa, czy wyłączy się tylko najbliższy obwód, czy pół domu naraz. W praktyce to właśnie te dwie cechy najczęściej odróżniają instalację, która działa spokojnie, od takiej, która irytuje domowników po każdym uruchomieniu większego odbiornika.
| Czułość | Typowe zastosowanie | Co to oznacza w praktyce |
|---|---|---|
| 10 mA | Rzadkie, specjalne obwody o podwyższonej ochronie | Bardzo szybka reakcja, ale też większa podatność na niepożądane wyłączenia |
| 30 mA | Ochrona ludzi w obwodach końcowych | Najczęściej spotykany poziom w domu i małym obiekcie |
| 100 mA | Układ wyżej w instalacji, selektywność, wybrane zastosowania techniczne | Lepszy kompromis między ochroną a stabilnością pracy |
| 300 mA | Ochrona przeciwpożarowa i aparat nadrzędny | Nie jest zamiennikiem 30 mA do ochrony osób |
| 500 mA | Specjalne, większe instalacje i układy przemysłowe | Stosuje się go tam, gdzie projekt przewiduje większe prądy upływu i odpowiednią koordynację |
Im niższa czułość, tym aparat jest bardziej „nerwowy” wobec drobnych upływów. Im wyższa, tym spokojniej znosi pracę instalacji, ale też wolniej lub później reaguje na zagrożenie. Dlatego 300 mA nie służy do ochrony człowieka, tylko zwykle do ochrony przeciwpożarowej albo jako element selektywny wyżej w układzie. Z kolei selektywna wersja S daje opóźnienie, dzięki czemu najpierw wyłącza się aparat niżej, a nie główny wyłącznik w rozdzielnicy. Najwięcej problemów pojawia się jednak wtedy, gdy instalacja jest złożona i ktoś miesza kilka zasad naraz.
Najczęstsze błędy przy doborze i montażu
- Stosowanie typu AC w nowej instalacji z elektroniką. To najprostsza droga do niepotrzebnych zadziałań albo zbyt wąskiej ochrony.
- Jedna różnicówka na cały dom. Teoretycznie działa, praktycznie utrudnia życie, bo jeden upływ odcina wszystko.
- Mylenie 300 mA z ochroną osób. Ten poziom czułości ma inne zadanie i nie zastąpi 30 mA w obwodach końcowych.
- Ignorowanie prądu znamionowego i liczby biegunów. Aparat musi pasować do obciążenia, układu sieci i konfiguracji faz.
- Niedocenianie sumy upływów. Falownik, UPS, zasilacze impulsowe i LED-y potrafią razem dać efekt, który wyzwoli nawet dobry aparat.
- Brak testów po montażu. Przycisk testowy nie jest ozdobą. Jeśli go nie używasz i nie robisz pomiarów, nie wiesz, jak układ zachowa się w awarii.
Jeśli różnicówka wyzwala się bez widocznego powodu, nie zakładam od razu, że jest wadliwa. Najpierw sprawdzam, czy problemem nie jest suma naturalnych upływów albo źle dobrany typ aparatu do konkretnego odbiornika. To oszczędza czas i pieniądze, a w praktyce często prowadzi do prostszego rozwiązania niż wymiana wszystkiego na „mocniejszy” model. W instalacji z PV finalna decyzja powinna wynikać z instrukcji urządzeń i układu ochrony, a nie z przyzwyczajenia montażysty.
W instalacji z fotowoltaiką najpierw czytam instrukcję falownika
Przy fotowoltaice nie ma jednej odpowiedzi dla wszystkich. Część falowników ma wbudowany nadzór prądu upływu i producent dopuszcza ochronę typu A, ale są też konstrukcje, przy których po stronie AC potrzebny jest typ B. To zależy od sposobu separacji między stroną DC i AC, od układu detekcji w samym urządzeniu oraz od tego, jak projektant rozwiązał całą ochronę instalacji.
Ja w takim układzie robię trzy rzeczy po kolei:
- sprawdzam dokumentację falownika, magazynu energii albo wallboxa,
- wydzielam obwody tak, żeby awaria jednego urządzenia nie wyłączała wszystkiego,
- jeśli wyżej w układzie ma pracować aparat selektywny, dobieram go świadomie, a nie „na zapas”.
W instalacjach PV najwięcej sensu ma podejście warstwowe: osobne zabezpieczenie nadprądowe, właściwa różnicówka i sensowny podział obwodów. To właśnie daje spokój w eksploatacji, a nie samo kupienie urządzenia z wyższą literą w nazwie. Jeżeli mam wskazać jedną praktyczną zasadę na koniec, to jest nią ta: najpierw dobieram typ do urządzenia, potem czułość, a dopiero na końcu cenę. Taki porządek zwykle daje instalację, która jest bezpieczna, przewidywalna i mniej kłopotliwa w codziennym użyciu.
