Podłączenie różnicówki jednofazowej bez uziemienia nie sprowadza się do samego wpięcia aparatu w rozdzielnicy. W praktyce trzeba rozróżnić dwie rzeczy: zasadę działania wyłącznika różnicowoprądowego i rolę przewodu ochronnego, bo to nie jest to samo. W tym tekście pokazuję, kiedy takie rozwiązanie ma sens, czego nie załatwia i jak nie zrobić z ochrony tylko pozoru bezpieczeństwa.
Najczęściej chodzi o starą jednofazową instalację w mieszkaniu albo domku, gdzie nie ma wydzielonego PE. Właśnie tam ludzie próbują szybkim ruchem „dodać różnicówkę”, a potem dziwią się, że problem wraca przy pierwszym błędzie podłączenia albo przy urządzeniach z elektroniką.
Co trzeba wiedzieć przed montażem
- RCD nie potrzebuje uziomu, żeby zadziałać, ale bez przewodu ochronnego nie zastępuje pełnej ochrony przeciwporażeniowej.
- W instalacji TN-C nie wolno traktować wspólnego PEN jak zwykłego PE i N, bo różnicówkę montuje się dopiero po rozdziale PEN.
- W domu najczęściej wybiera się aparat 2P, 30 mA, zwykle typu A.
- Wyłącznik różnicowoprądowy nie chroni przed przeciążeniem ani zwarciem, do tego służy bezpiecznik nadprądowy albo RCBO.
- Jeśli w obwodzie są falowniki, PV, UPS albo ładowarki, dobór typu RCD trzeba sprawdzić w dokumentacji urządzeń.
- Po montażu trzeba wykonać test przyciskiem oraz pomiary, a nie tylko sprawdzić, czy „dźwignia stoi”.
Co naprawdę oznacza brak uziemienia w jednofazowej instalacji
W tej frazie „brak uziemienia” może oznaczać kilka różnych sytuacji i od tego zależy cała odpowiedź. Najczęściej chodzi o gniazdo bez bolca ochronnego, starą instalację dwuprzewodową albo układ TN-C, w którym funkcję ochronną i roboczą łączy przewód PEN. To ważne rozróżnienie, bo nie każdy brak zielono-żółtego przewodu oznacza to samo.
| Sytuacja | Co to znaczy technicznie | Co z tego wynika |
|---|---|---|
| Gniazdo bez przewodu PE | Brak wydzielonego przewodu ochronnego | RCD może działać, ale nie zastępuje PE |
| Stara instalacja TN-C | PEN łączy funkcję ochronną i roboczą | Nie wolno traktować tego jak pełnej instalacji z uziemieniem ochronnym |
| Instalacja TT | PE jest uziemione lokalnie, niezależnie od neutralnego zasilania | RCD jest tu jednym z kluczowych elementów ochrony |
W praktyce najwięcej nieporozumień rodzi właśnie TN-C. To nie jest „normalna instalacja bez uziemienia”, tylko układ historyczny, który wymaga ostrożności przy modernizacji. I tu dochodzimy do pytania najważniejszego: czy sam wyłącznik różnicowoprądowy w ogóle potrafi pracować bez przewodu ochronnego.
Czy różnicówka może działać bez przewodu ochronnego
Tak, sam mechanizm działania RCD nie wymaga lokalnego uziomu. Aparat porównuje prąd płynący przewodem fazowym z prądem wracającym neutralnym. Jeśli część prądu „ucieknie” inną drogą, na przykład przez obudowę urządzenia, ciało człowieka albo wilgotne otoczenie, pojawia się różnica i wyłącznik odłącza zasilanie. Dlatego w sensie fizycznym RCD nie potrzebuje ziemi, żeby wykryć upływ.
Nie wolno jednak z tego wyciągać zbyt prostego wniosku. Bez przewodu ochronnego albo bez poprawnie wykonanego uziemienia ochrona jest uboższa, bo nie każdy stan awaryjny stworzy drogę dla prądu upływu. Najkrócej mówiąc: różnicówka może zadziałać bez PE, ale PE nadal jest potrzebny, żeby ochrona była pełna.
| Sytuacja | Czy RCD zwykle zadziała | Dlaczego |
|---|---|---|
| Przebicie fazy na obudowę i prąd płynie przez człowieka lub ziemię | Tak | Prąd wracający przewodem N jest mniejszy niż wypływający fazą |
| Dotknięcie jednocześnie fazy i neutralnego | Nie | Prądy w obu żyłach nadal się równoważą |
| Przeciążenie obwodu | Nie | Do tego służy bezpiecznik nadprądowy albo wyłącznik nadprądowy |
| Mały upływ z urządzenia z elektroniką | Czasem tak | Zależy od sumy upływów i czułości aparatu |
Wniosek jest prosty: RCD to ochrona przed różnicą prądów, a nie uniwersalna tarcza na wszystko. Dzięki temu można przejść do najważniejszego etapu, czyli do poprawnego podłączenia w rozdzielnicy.

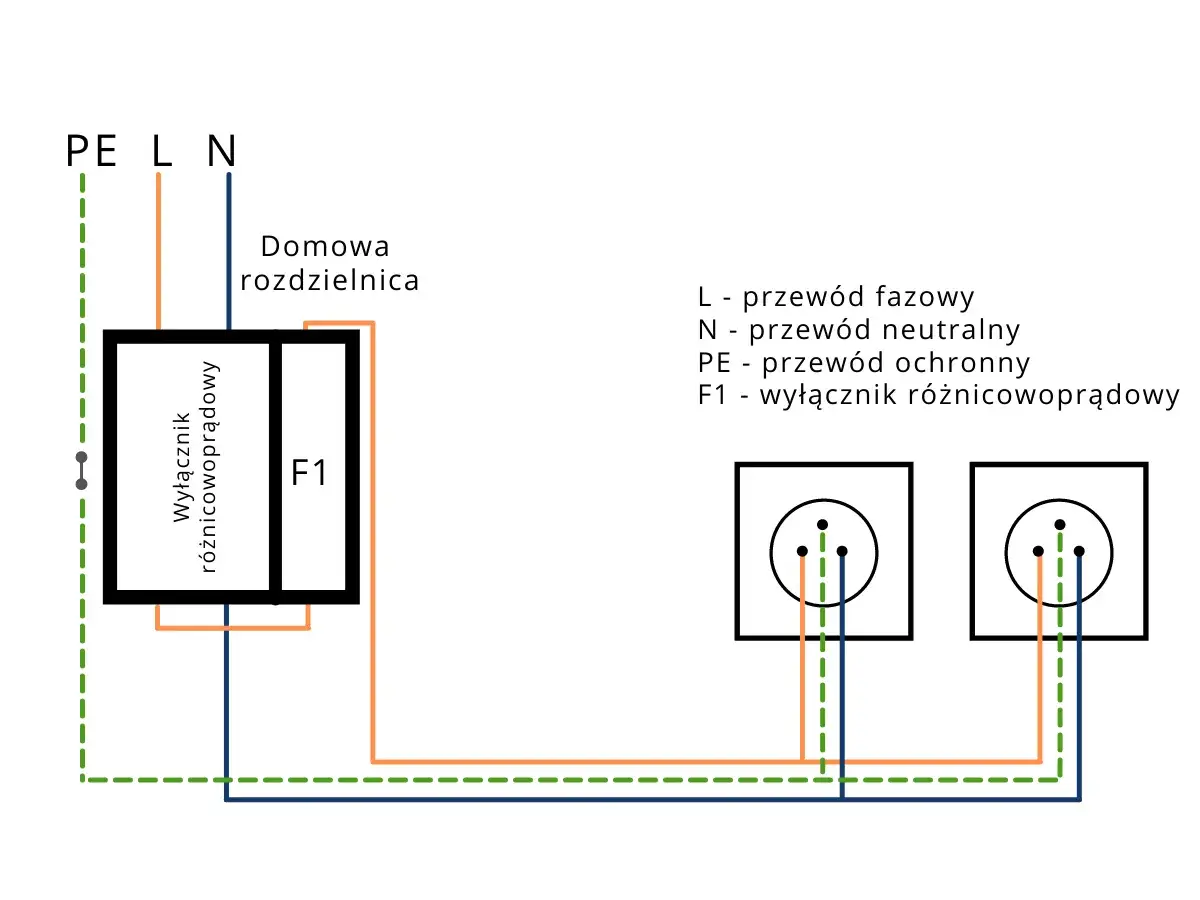

Jak wygląda poprawne podłączenie w jednofazowej rozdzielnicy
Jeśli robię taki układ, trzymam się jednej zasady: przez RCD przechodzą wyłącznie przewody czynne, a przewód ochronny omija aparat całkowicie. W jednofazowej instalacji oznacza to najczęściej połączenie fazy i neutralnego przez aparat 2-biegunowy lub 1P+N, zgodnie z konstrukcją konkretnego modelu.
- L i N wchodzą na wejście RCD, a z wyjścia idą dalej do zabezpieczanego obwodu.
- Przewód PE prowadzę osobno na szynę ochronną, nie przez różnicówkę.
- Po stronie wyjściowej nie łączę N z PE, bo to wywołuje błędne zadziałania albo psuje działanie ochrony.

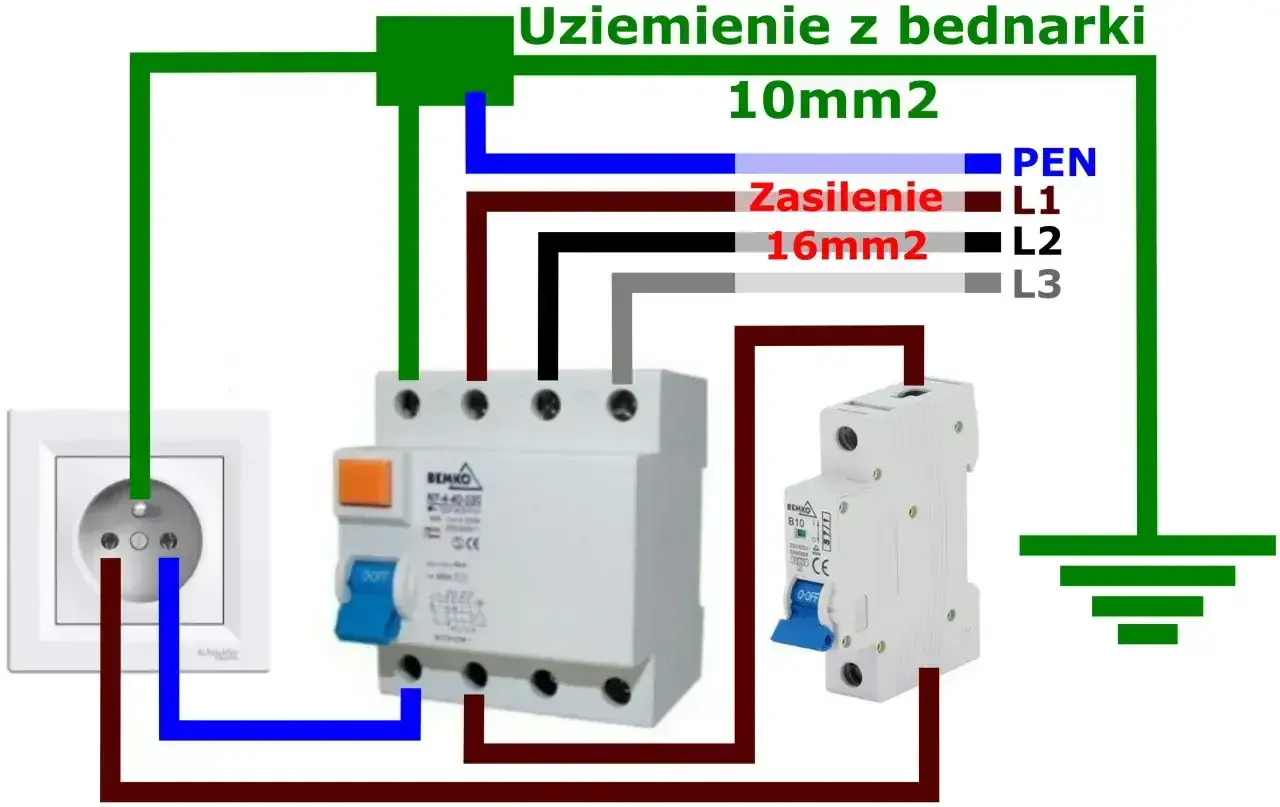

- Jeśli instalacja jest w układzie TN-C, najpierw wykonuje się rozdział PEN na PE i N, a dopiero potem montuje RCD.
- Po uruchomieniu sprawdzam przycisk testu i wykonuję pomiary, zamiast zakładać, że „skoro działa, to jest dobrze”.
Najkrótsza zasada: różnicówka nie „zamienia” dwóch przewodów na uziemienie. Ona tylko pilnuje, czy prąd wraca tak, jak powinien. Jeżeli za aparatem pojawia się mostek N-PE, RCD zaczyna żyć własnym życiem, a instalacja traci sens ochronny.
W starszych domach często widzę pokusę, żeby po prostu dołożyć aparat do starej tablicy. To bywa chwilowo użyteczne, ale tylko wtedy, gdy układ jest rozpoznany i poprawnie przebudowany. Z tego miejsca już tylko krok do pytania, czym różnicówka różni się od zwykłego bezpiecznika.
Różnicówka nie zastępuje bezpiecznika nadprądowego
To jeden z najczęstszych błędów pojęciowych. Wyłącznik różnicowoprądowy chroni przed prądem upływu i skutkami porażenia, natomiast bezpiecznik topikowy albo wyłącznik nadprądowy chroni przed przeciążeniem i zwarciem. To są dwa różne zadania. Jeśli pomylisz je ze sobą, możesz mieć instalację, która wygląda na zabezpieczoną, ale w praktyce nie jest.
| Urządzenie | Chroni przed | Czego nie chroni |
|---|---|---|
| RCD | Prądem upływu, porażeniem, częścią pożarów od upływu | Przeciążeniem i zwarciem |
| Bezpiecznik nadprądowy / MCB | Przeciążeniem i zwarciem | Upływem do ziemi i porażeniem przez dotyk pośredni |
| RCBO | Upływem, przeciążeniem i zwarciem | Nadal wymaga poprawnej instalacji PE i poprawnego doboru typu |
Ja w praktyce bardzo często wybieram RCBO dla pojedynczego obwodu, bo upraszcza rozdzielnicę i ogranicza sytuacje, w których awaria jednego odbiornika wyłącza pół domu. To szczególnie przydatne przy kuchni, łazience, zmywarce, obwodach zewnętrznych albo przy urządzeniach z elektroniką. I właśnie od tej strony najlepiej przejść do doboru typu aparatu.
Jaki typ i parametry wybrać do domu i fotowoltaiki
W jednofazowej instalacji domowej najczęściej patrzę na trzy rzeczy: czułość, prąd znamionowy i typ. Dla ochrony ludzi standardem jest 30 mA, bo taki aparat reaguje na niewielki upływ prądu. Prąd znamionowy 25 A albo 40 A dobiera się do obciążenia obwodu i zabezpieczenia poprzedzającego, a nie „na oko”.
| Parametr | Najczęstszy wybór | Po co to ma znaczenie |
|---|---|---|
| Znamionowy prąd różnicowy | 30 mA | Standardowa ochrona dodatkowa przed porażeniem |
| Prąd znamionowy In | 25 A lub 40 A | Musiał być zgodny z obciążeniem i zabezpieczeniem przed nim |
| Typ AC | Tylko dla prostych obciążeń | Reaguje na sinusoidę, ale gorzej znosi nowoczesną elektronikę |
| Typ A | Najczęściej do domu | Lepiej radzi sobie z elektroniką, zasilaczami i AGD |
| Typ B | Fotowoltaika, EV, UPS, wybrane falowniki | Obsługuje także składową DC i bardziej złożone przebiegi upływu |
Jeśli chodzi o koszty, orientacyjnie sam aparat jednofazowy 2P, 30 mA, typ A kosztuje dziś zwykle około 50-170 zł, a markowe modele częściej mieszczą się w widełkach 130-250 zł. Prosta wymiana w gotowej rozdzielnicy to zazwyczaj 100-250 zł robocizny, natomiast pełniejsza modernizacja z rozdziałem PEN, nową szyną PE/N i pomiarami może wejść w 800-2500 zł, zależnie od liczby obwodów i stanu instalacji.
Przy fotowoltaice i innych układach z elektroniką nie wybieram aparatu w ciemno. Dokumentacja falownika, magazynu energii, ładowarki albo zasilacza UPS jest ważniejsza niż domowe przyzwyczajenie do typu AC. To właśnie tam najłatwiej popełnić błąd, który będzie wychodził dopiero po uruchomieniu obciążenia.
Najczęstsze błędy przy montażu i objawy problemów
W praktyce powtarza się kilka błędów, które potem trudno odróżnić od „wadliwej różnicówki”. Część z nich kończy się niepotrzebnym wyzwalaniem, a część daje złudzenie, że wszystko jest dobrze, choć instalacja wciąż jest niebezpieczna.
| Błąd | Co się dzieje | Jak reaguję |
|---|---|---|
| Połączenie N i PE za RCD | Aparat wyzwala bez powodu albo działa niestabilnie | Rozdzielam szyny i szukam mostków |
| Montaż na wspólnym PEN | Układ jest błędny i niebezpieczny | Najpierw rozdział PEN, potem RCD |
| Za dużo obwodów pod jednym aparatem | Pojawiają się niepotrzebne zadziałania | Dzielę obwody lub stosuję RCBO |
| Brak okresowego testu | Aparat może mechanicznie nie zadziałać w chwili awarii | Testuję przyciskiem T co miesiąc |
| Brak pomiarów po zmianie w rozdzielnicy | Ukryte błędy wychodzą dopiero przy awarii | Zlecam pomiary zadziałania i ciągłości PE |
Kiedy to ma sens, a kiedy instalację trzeba przerobić
W starej instalacji jednofazowej różnicówka może być lepsza niż brak żadnej ochrony, ale nie zawsze jest rozwiązaniem docelowym. Jeśli mieszkasz w lokalu bez remontu i chcesz ograniczyć ryzyko, da się czasem poprawić bezpieczeństwo bez całkowitej przebudowy. Jeśli jednak robisz remont, wymieniasz rozdzielnicę albo dokładasz fotowoltaikę, pompę ciepła czy ładowarkę, półśrodki przestają mieć sens.
| Sytuacja | Co bym zrobił | Kiedy to wystarczy |
|---|---|---|
| Stara instalacja 2-żyłowa bez remontu | Dołożyłbym RCD tylko jako ograniczenie ryzyka | Tymczasowo, do czasu modernizacji |
| Remont mieszkania albo domu | Zrobiłbym PE, połączenia wyrównawcze i nową rozdzielnicę | To jest docelowe i poprawne rozwiązanie |
| Fotowoltaika, falownik, magazyn energii, EV | Sprawdziłbym typ RCD zgodnie z dokumentacją urządzeń | Tylko po poprawnym doborze typu i pomiarach |
| Łazienka, kuchnia, obwody zewnętrzne | Stosowałbym 30 mA i osobne, czytelne obwody | Gdy instalacja ma poprawny PE i właściwe zabezpieczenia nadprądowe |
Nie traktuję też pojedynczego uziomu wbitego „na szybko” jako magicznego rozwiązania. Uziemienie, szyna główna wyrównawcza i połączenia wyrównawcze muszą tworzyć spójny układ, a nie przypadkowy dodatek. Jeżeli to ma działać bezpiecznie przez lata, trzeba to zaprojektować, zmierzyć i sprawdzić, a nie tylko zmontować.
Co sprawdzić po montażu, żeby ochrona naprawdę działała
Po montażu nie kończę na tym, że dźwignia się załącza. Dla mnie liczy się jeszcze kilka konkretów, bo właśnie one decydują, czy instalacja jest bezpieczna, czy tylko wygląda na uporządkowaną.
- Sprawdzam przycisk testu co najmniej raz w miesiącu.
- Weryfikuję, czy neutralny po wyjściu z RCD nie miesza się z PE.
- Zlecę pomiar czasu i prądu zadziałania, a nie tylko oględziny rozdzielnicy.
- Kontroluję ciągłość przewodu ochronnego i poprawność połączeń wyrównawczych.
- Przy PV, UPS albo ładowarce obserwuję zachowanie układu po starcie obciążenia, bo tam często wychodzą błędy doboru typu.
Jeśli aparat zadziała od razu po włączeniu konkretnego odbiornika, nie uznaję go automatycznie za „za czuły”. Najpierw szukam błędu w instalacji, nieprawidłowego połączenia N i PE albo urządzenia, które ma zbyt duży upływ. Dopiero potem zmieniam koncepcję ochrony. To właśnie taki porządek myślenia daje realne bezpieczeństwo, a nie tylko nowy element w rozdzielnicy.
