Dobrze dobrane zabezpieczenie nadprądowe decyduje nie tylko o tym, czy instalacja wyłączy się przy zwarciu, ale też o tym, czy przewody i urządzenia nie będą pracowały na granicy dopuszczalnych obciążeń. W praktyce chodzi o coś prostszego: dobrać taki aparat, który zadziała wtedy, gdy trzeba, ale nie będzie wyzwalał przy każdym większym poborze prądu. W tym tekście rozkładam temat na czynniki pierwsze: wyjaśniam różnicę między bezpiecznikiem a wyłącznikiem, podpowiadam, jak dobierać elementy w domu i w fotowoltaice, oraz pokazuję typowe błędy, przez które ochrona działa gorzej, niż powinna.
Najważniejsze jest dopasowanie do przewodu i warunków pracy
- Ochrona nadprądowa ma reagować na przeciążenie i zwarcie, ale bezpiecznik i wyłącznik robią to inaczej.
- W fotowoltaice liczy się napięcie DC, prąd stringu, liczba równoległych gałęzi i ryzyko prądu wstecznego.
- Bezpiecznik jest zwykle szybszy i bardziej ogranicza energię zwarcia, ale po zadziałaniu wymaga wymiany.
- Wyłącznik nadprądowy jest wygodniejszy w codziennej eksploatacji, jeśli dobrze dobrano jego charakterystykę.
- Zbyt duży zapas prądowy nie poprawia bezpieczeństwa. Często robi odwrotnie.
Kiedy chroni przed przeciążeniem, a kiedy przed zwarciem
Ja zwykle zaczynam od rozróżnienia dwóch sytuacji, bo od tego zależy cały dobór. Przeciążenie rozwija się wolniej: obciążenie rośnie ponad nominalne, przewód się nagrzewa, a izolacja traci margines bezpieczeństwa. Zwarcie jest czymś innym - prąd skacze gwałtownie, a zadaniem zabezpieczenia jest odciąć obwód niemal natychmiast, zanim energia łuku i nagrzanie zdążą uszkodzić kabel, zaciski albo samą rozdzielnicę.
W praktyce nie chronimy „urządzenia” w abstrakcji. Chronimy cały tor: przewód, zaciski, odbiornik i miejsce połączenia. Dlatego tak ważny jest dobór do przekroju kabla, sposobu ułożenia i spodziewanego prądu zwarciowego. Im dłuższy odcinek przewodu, im trudniejsze warunki termiczne i im większa moc źródła, tym bardziej trzeba myśleć o ochronie jak o elemencie projektu, a nie o ostatnim dodatku do listy zakupów. Gdy ten podział jest jasny, łatwiej przejść do tego, jakie aparaty rzeczywiście wykonują tę pracę.
Jakie rodzaje stosuje się najczęściej
W instalacjach spotykam kilka rozwiązań, które w codziennej rozmowie bywają wrzucane do jednego worka, choć technicznie nie robią dokładnie tego samego. Najprościej patrzeć na nie przez pryzmat tego, czy mają się po zadziałaniu wymienić, czy można je po prostu ponownie załączyć, oraz czy pracują po stronie prądu zmiennego, czy stałego.

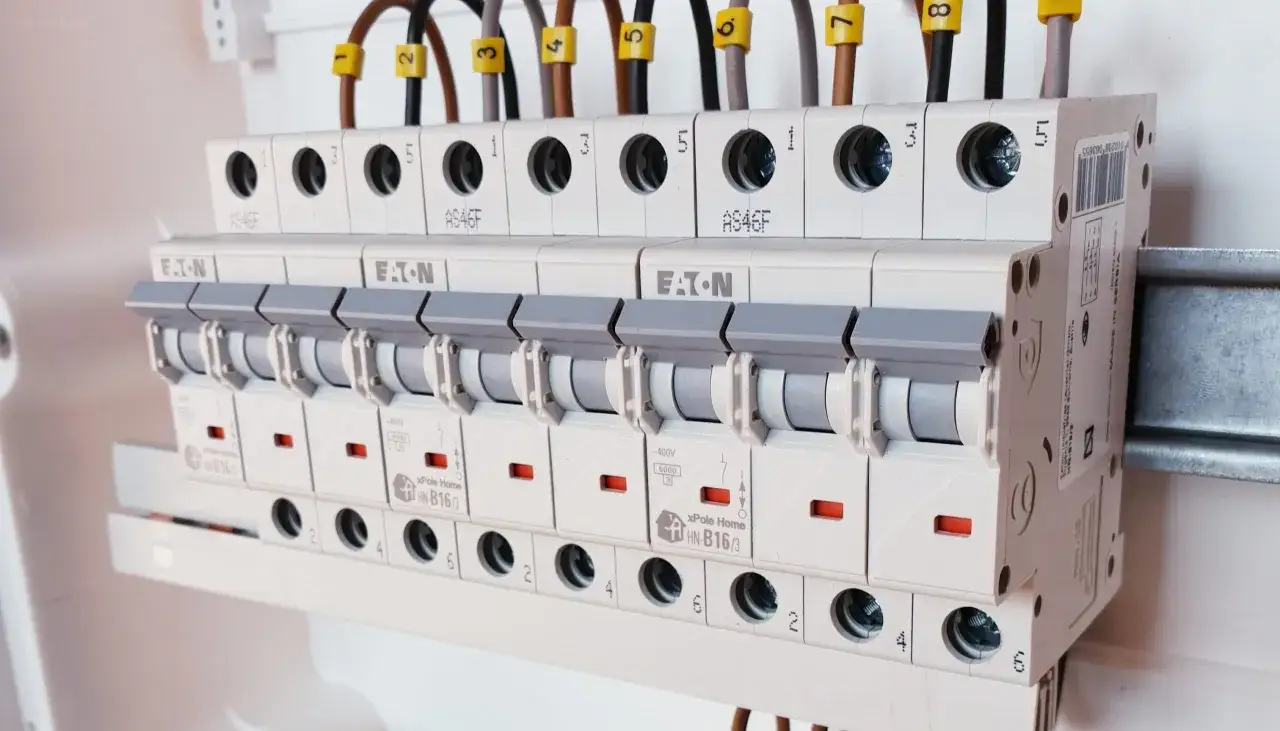

| Rozwiązanie | Jak działa | Gdzie ma sens | Ograniczenia |
|---|---|---|---|
| Wkładka gG | Topik topi się pod wpływem nadmiaru prądu i przerywa obwód. To klasyczny bezpiecznik ogólnego przeznaczenia. | Obwody zasilające, ochrona przewodów, rozdzielnice pomocnicze, miejsca, w których liczy się prosta i szybka reakcja. | Po zadziałaniu trzeba wymienić wkładkę. To nie jest aparat do wygodnego codziennego resetowania. |
| Wkładka gPV | Jest projektowana pod instalacje fotowoltaiczne i pracę po stronie DC, gdzie ważne są także prądy wsteczne między stringami. | Łańcuchy paneli, skrzynki stringowe, większe układy PV, magazyny energii po stronie DC. | Trzeba ją dobrać do napięcia DC, prądu stringu i zaleceń producenta modułów. Zwykła wkładka nie jest automatycznym zamiennikiem. |
| Wyłącznik nadprądowy B/C/D | Łączy wyzwalacz termiczny z elektromagnetycznym. Część termiczna reaguje na przeciążenie, elektromagnetyczna na zwarcie. | Domowe rozdzielnice, obwody końcowe, oświetlenie, gniazda, odbiorniki z umiarkowanym rozruchem. | Po zadziałaniu można go załączyć ponownie, ale tylko wtedy, gdy jest dobrany do danego obwodu. W DC trzeba używać wersji do tego przeznaczonych. |
| Rozłącznik bezpiecznikowy | Łączy funkcję odłączenia obwodu z miejscem na wkładkę topikową. | Większe rozdzielnice, obwody PV, miejsca serwisowe, gdzie liczy się szybka i bezpieczna wymiana wkładki. | Wymaga odpowiedniej obsługi i miejsca w rozdzielnicy. To rozwiązanie bardziej „techniczne” niż modułowy wyłącznik. |
Jeśli ktoś pyta o „zwykły bezpiecznik”, najczęściej ma na myśli gG. Jeśli chodzi o fotowoltaikę, szuka się raczej gPV, bo zwykła wkładka nie jest projektowana pod specyfikę DC i prądów zwrotnych. W większych systemach dochodzi jeszcze format NH, a w napędach można spotkać wkładki aM, czyli nastawione głównie na zwarcia i zwykle współpracujące z osobnym zabezpieczeniem przeciążeniowym. Gdy wiesz już, który typ wchodzi w grę, zostaje dobór do konkretnego obwodu.
Jak dobrać wkładkę albo wyłącznik do konkretnego obwodu
Ja przy doborze patrzę w bardzo konkretnej kolejności. Najpierw prąd i napięcie, dopiero potem wygoda montażu czy marka aparatu. To ogranicza liczbę błędów, bo większość problemów nie wynika z „złego produktu”, tylko z użycia dobrego produktu w złych warunkach.
| Co sprawdzam | Dlaczego to ważne | Na co uważać |
|---|---|---|
| Prąd obciążenia i przekrój przewodu | Zabezpieczenie ma chronić kabel, a nie zastępować go większym „marginesem”. | Za duży prąd znamionowy nie poprawia bezpieczeństwa. |
| Napięcie znamionowe AC/DC | W obwodach DC aparat musi mieć wyraźnie dopuszczony taki tryb pracy. | Aparat do AC nie jest automatycznie bezpieczny w DC. |

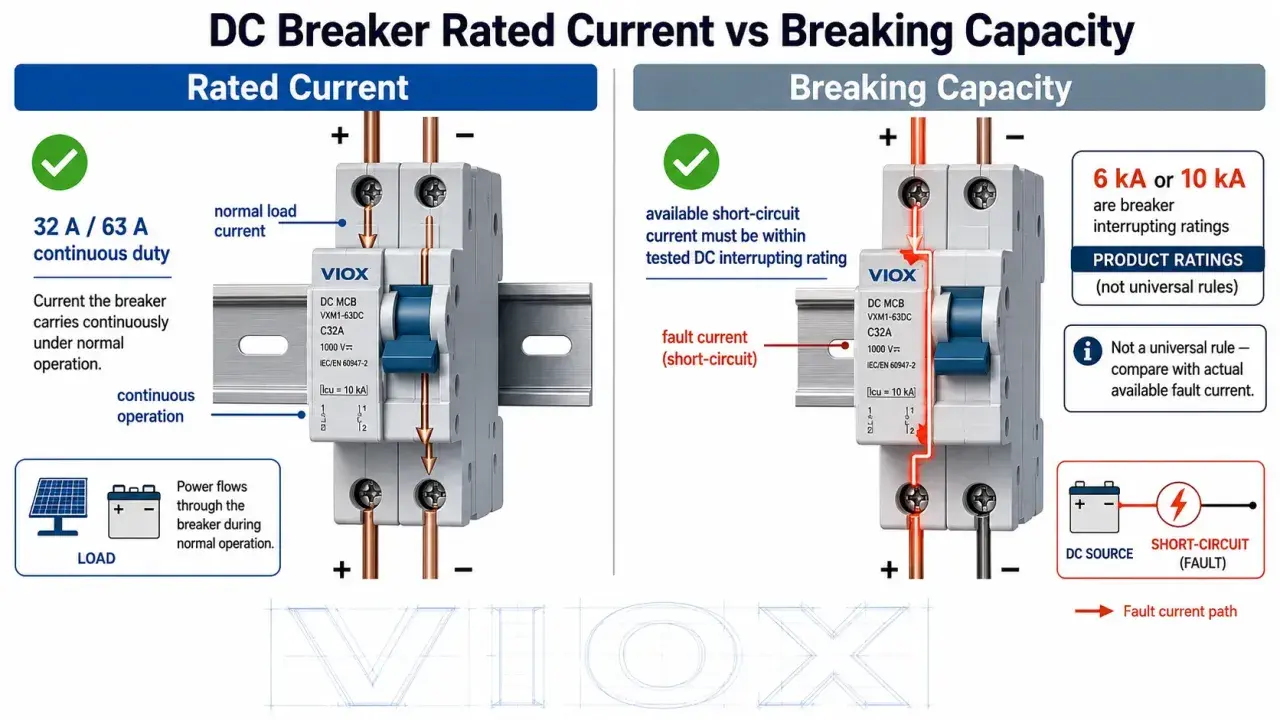

| Zdolność wyłączania | To maksymalny prąd zwarciowy, jaki aparat może bezpiecznie przerwać. | W domach często spotyka się 6 kA lub 10 kA, ale liczy się konkretny punkt instalacji. |
| Charakterystyka albo klasa | B, C i D opisują zachowanie wyłącznika nadprądowego, a gG czy gPV mówią, do czego służy wkładka. | Za szybka charakterystyka potrafi niepotrzebnie wybijać, a za „luźna” zbyt długo tolerować przeciążenie. |
| Warunki pracy | Temperatura, wentylacja i sposób zabudowy wpływają na faktyczne działanie aparatu. | W zamkniętej rozdzielnicy na poddaszu aparat pracuje ciężej niż na stole montażowym. |
W instalacjach PV dochodzi jeszcze jedna rzecz: prądy wsteczne i liczba stringów pracujących równolegle. W praktyce projektowej dla wkładek gPV często patrzy się na relację między prądem zwarciowym modułu a prądem znamionowym bezpiecznika, a jako orientacyjny punkt startowy pojawiają się widełki około 1,5-2,4 × Isc. To nie jest uniwersalny przepis, tylko pomoc przy doborze, który zawsze trzeba skonfrontować z kartą katalogową modułu i zaleceniami producenta zabezpieczenia. Przy większych układach, zwłaszcza gdy kilka stringów pracuje równolegle, ochrona każdej gałęzi staje się po prostu koniecznością, a nie opcją. Po doborze prądów i napięć zostaje jeszcze pytanie, czy w danym obwodzie lepsza będzie wkładka, czy aparat wielokrotnego użycia.
Bezpiecznik czy wyłącznik nadprądowy
To nie jest wybór między rozwiązaniem starym a nowoczesnym. To wybór między inną filozofią działania. Ja patrzę na to tak: jeśli instalacja ma być obsługiwana często, a awaria ma się skończyć szybkim ponownym uruchomieniem, wyłącznik nadprądowy ma przewagę. Jeśli priorytetem jest bardzo mocne ograniczenie energii zwarcia, wysoka selektywność i praca po stronie DC, bezpiecznik często wygrywa.
| Kryterium | Bezpiecznik | Wyłącznik nadprądowy |
|---|---|---|
| Po zadziałaniu | Trzeba wymienić wkładkę. | Można go zwykle ponownie załączyć. |
| Ograniczenie energii zwarcia | Bardzo dobre, szczególnie w dobrze dobranych wkładkach topikowych. | Dobre, ale zwykle mniej „agresywne” w ograniczaniu energii niż bezpiecznik. |
| Wygoda serwisu | Wymaga zapasu wkładek i trochę więcej uwagi przy obsłudze. | Wygodny w codziennym użytkowaniu i szybkiej restarcie obwodu. |
| Praca w DC | Wersje gPV i inne DC są bardzo mocnym argumentem w fotowoltaice. | Możliwe, ale tylko w aparatach wyraźnie przeznaczonych do DC. |
| Typowe zastosowanie | Stringi PV, większe prądy, rozdzielnice DC, miejsca, gdzie liczy się duża zdolność wyłączania. | Domowe obwody końcowe, gniazda, oświetlenie, małe rozdzielnice, prosta obsługa. |
W domowej rozdzielnicy zwykle wygrywa wyłącznik nadprądowy, bo jest wygodny i łatwy w obsłudze. W stringach PV, w bateriach i w rozdzielniach DC bardzo często lepszy jest bezpiecznik, bo lepiej znosi wysokie napięcia i potrafi skuteczniej ograniczyć skutki zwarcia. Najwięcej problemów bierze się jednak nie z samej technologii, tylko z błędów doboru i montażu.
Najczęstsze błędy przy montażu i wymianie
Ja najbardziej nie ufam jednemu nawykowi: podmienianiu aparatu na mocniejszy tylko po to, żeby „nie wybijało”. To zwykle nie jest naprawa, tylko przesunięcie problemu w czasie. Poniżej są błędy, które widzę najczęściej i które naprawdę robią różnicę w bezpieczeństwie.
- Zwiększanie amperażu bez sprawdzenia przewodu - wyższa wartość na aparacie nie zmienia przekroju kabla ani jego odporności termicznej.
- Użycie aparatu AC w obwodzie DC - w prądzie stałym gaszenie łuku jest trudniejsze, więc potrzebny jest sprzęt z odpowiednim dopuszczeniem.
- Dobór „na wszelki wypadek” charakterystyki C albo D - jeśli obciążenie nie ma dużego rozruchu, taki zapas tylko pogarsza reakcję na przeciążenie.
- Ignorowanie temperatury rozdzielnicy - na poddaszu, w małej skrzynce albo przy dużym zagęszczeniu aparatów warunki pracy są wyraźnie cięższe.
- Brak selektywności - jeśli awaria ma wyłączać tylko jeden obwód, a nie całą instalację, zabezpieczenia muszą być do siebie dobrane, a nie przypadkowo zebrane w jednym miejscu.
- Lekceważenie zacisków i połączeń - luźny styk grzeje się szybko i czasem tworzy problem wcześniej niż sam aparat ochronny.
Jeżeli chcesz uniknąć takich wpadek, przed odbiorem warto przejść przez prostą checklistę. To moment, w którym wychodzi na jaw, czy instalacja została rzeczywiście zaprojektowana, czy tylko „złożona”.
Co sprawdzam przed odbiorem instalacji
Na etapie odbioru patrzę mniej na katalogowe hasła, a bardziej na oznaczenia i logikę całego układu. To właśnie na tabliczce znamionowej i w sposobie montażu widać, czy ktoś dobrał ochronę z głową.
- Prąd znamionowy - musi pasować do przewodu i obciążenia, a nie do życzenia inwestora.
- Napięcie znamionowe - w obwodach DC trzeba sprawdzić, czy aparat faktycznie jest do takiej pracy przeznaczony.
- Zdolność wyłączania - powinna być większa niż spodziewany prąd zwarciowy w miejscu montażu.
- Klasa lub charakterystyka - gG, gPV, B, C, D, a czasem inne oznaczenia mówią więcej niż sama nazwa handlowa.
- Warunki zabudowy - temperatura, wentylacja, miejsce na serwis i dostęp do wymiany wkładek.
- Logika całej selektywności - awaria ma odciąć możliwie mały fragment instalacji, a nie całość.
W instalacji fotowoltaicznej zwracam też uwagę na to, czy każda gałąź ma ochronę wtedy, gdy układ rzeczywiście tego wymaga, oraz czy połączenia po stronie DC są wykonane tak, by nie tworzyć dodatkowych punktów grzania. Dobrze zrobiona rozdzielnica nie wygląda efektownie tylko na zdjęciu. Ma działać przewidywalnie po latach, także wtedy, gdy pojawi się najgorszy możliwy przypadek, czyli zwarcie w pełnym słońcu albo przeciążenie w upalny dzień. To prowadzi wprost do ostatniej rzeczy, którą zostawiam sobie zawsze na koniec: sprawdzenia, czy całość ma sens jako system.
Co zostaje do sprawdzenia przed uruchomieniem
Jeśli instalacja ma prosty układ i stabilne obciążenie, zwykle wystarczy dobrze dobrany wyłącznik nadprądowy, dopasowany do przewodu, obciążenia i spodziewanego prądu zwarciowego. Jeśli w grę wchodzą stringi PV, magazyn energii albo długie odcinki DC, nie ma skrótów: trzeba sprawdzić klasę wkładki, napięcie, selektywność i warunki pracy. Właśnie tam najłatwiej popełnić kosztowny błąd, który ujawnia się dopiero przy pierwszym zwarciu albo przy letnim upale w rozdzielnicy.
Jeśli mam zostawić jedną praktyczną zasadę, brzmi ona tak: najpierw dobierz ochronę do przewodu i warunków pracy, dopiero potem do wygody użytkownika. Dopiero wtedy bezpiecznik albo wyłącznik faktycznie spełnia swoje zadanie, zamiast być tylko kolejnym elementem w rozdzielnicy.
