Bezpiecznik nie zawsze oznacza ten sam element. W praktyce chroni on obwód przed przeciążeniem, zwarciem, upływem prądu albo przepięciem, a każdy z tych przypadków wymaga innego rozwiązania. Ten tekst porządkuje rodzaje bezpieczników, ich oznaczenia i zastosowania, żeby łatwiej dobrać właściwe zabezpieczenie do domu, warsztatu albo instalacji fotowoltaicznej.
Najważniejsze różnice sprowadzają się do funkcji, prądu i rodzaju instalacji
- Topikowy bezpiecznik działa jednorazowo, a wyłącznik nadprądowy można ponownie załączyć po usunięciu problemu.
- RCD chroni przede wszystkim przed skutkami upływu prądu, więc nie zastępuje zabezpieczenia nadprądowego.
- Charakterystyka B, C i D mówi, jak urządzenie reaguje na chwilowy prąd rozruchowy.
- W fotowoltaice po stronie DC liczą się wkładki gPV i odpowiednie napięcie znamionowe, zwykle 1000 V DC albo 1500 V DC.
- Przy doborze patrzę nie tylko na ampery, ale też na napięcie, zdolność wyłączania i typ obciążenia.
Jak rozumiem rolę zabezpieczeń w instalacji
W języku potocznym wszystko nazywa się „bezpiecznikiem”, ale technicznie to zbyt duże uproszczenie. Ja dzielę te elementy na trzy główne zadania: ochrona przed przeciążeniem i zwarciem, ochrona przed prądem upływu oraz ochrona przed przepięciem. Dopiero wtedy widać, dlaczego jeden element nie zastąpi drugiego.
Najprościej wygląda to tak: zabezpieczenie nadprądowe odcina obwód, gdy płynie za duży prąd; różnicowoprądowe reaguje, gdy część prądu „ucieka” poza właściwą drogą; a ogranicznik przepięć tłumi krótkie, ale groźne skoki napięcia, które potrafią uszkodzić elektronikę. To rozróżnienie jest ważniejsze niż sama nazwa handlowa, bo od niego zależy bezpieczeństwo całej instalacji.W praktyce właśnie tu zaczynają się nieporozumienia. Ktoś widzi wyłącznik w rozdzielnicy i mówi „bezpiecznik”, ale dla dobrego doboru liczy się nie etykieta, tylko funkcja i parametry. Za chwilę rozbiję to na konkretne typy, żeby łatwiej było je odróżnić w realnej instalacji.
Najczęściej spotykane typy w domu, firmie i przy fotowoltaice

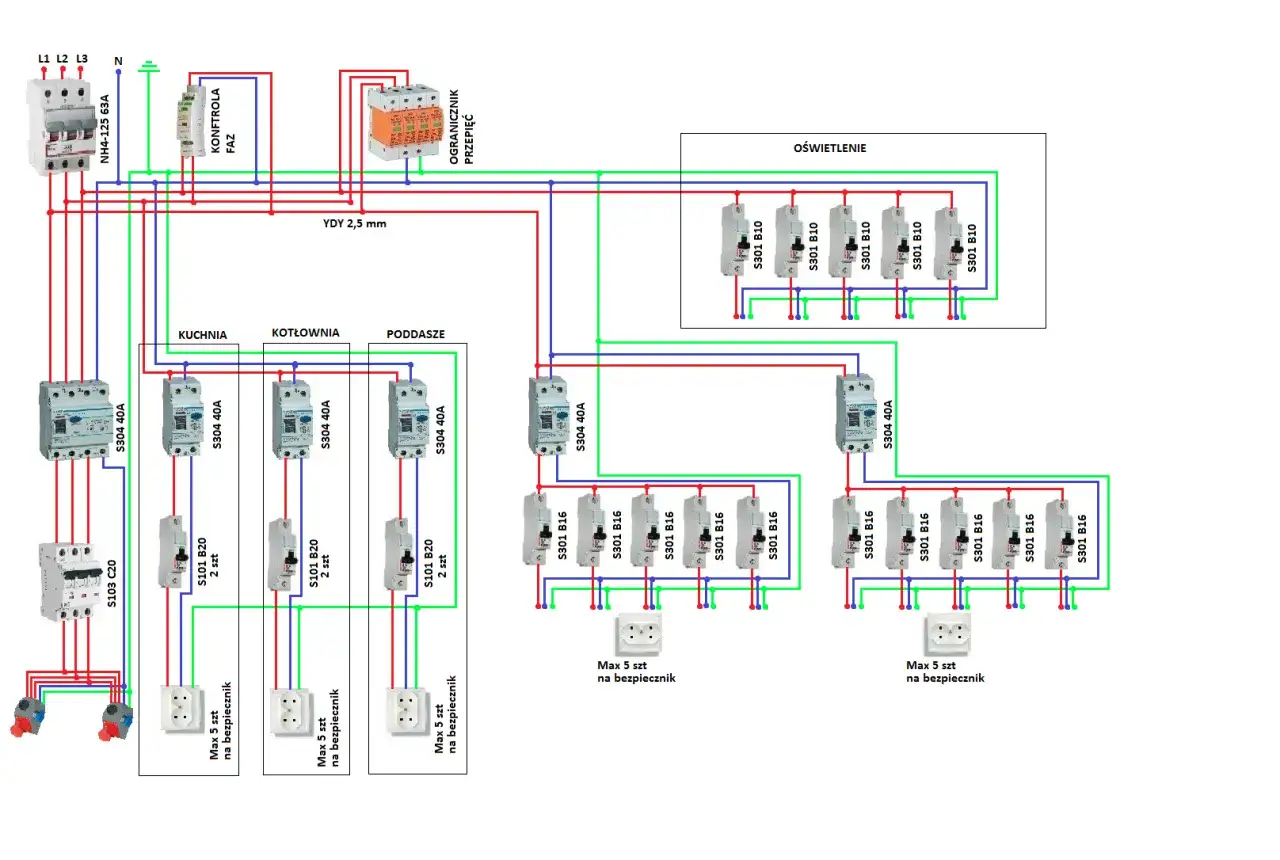

W zwykłej instalacji mieszkaniowej spotykam głównie kilka rozwiązań. Część z nich jest klasycznym bezpiecznikiem, część pełni podobną rolę, ale technicznie działa inaczej. To właśnie ten miks sprawia, że pojęcie „bezpiecznik” bywa mylące.
| Typ | Co robi | Gdzie się go używa | Na co uważać |
|---|---|---|---|
| Bezpiecznik topikowy | Przerywa obwód po stopieniu wkładki. To klasyczna, jednorazowa ochrona przed zbyt dużym prądem. | Starsze rozdzielnice, zasilanie główne, przemysł, część układów DC. | Po zadziałaniu trzeba go wymienić, a nie załączać ponownie. |

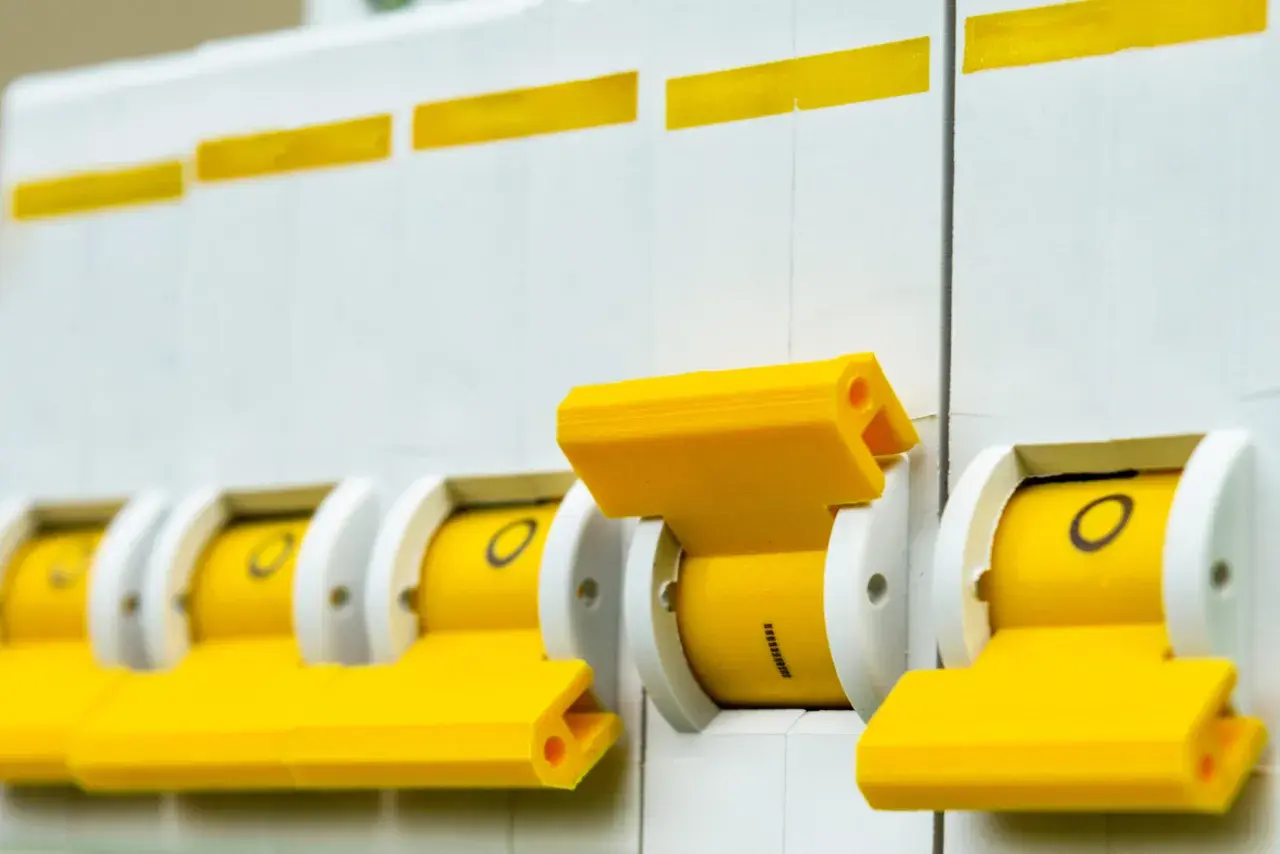

| Wyłącznik nadprądowy | Chroni przed przeciążeniem i zwarciem, a po zadziałaniu można go włączyć ponownie. | Domowe rozdzielnice, obwody gniazd, oświetlenia i urządzeń. | Trzeba dobrać charakterystykę B, C albo D do rodzaju odbiornika. |
| Wyłącznik różnicowoprądowy | Wykrywa prąd upływu i odłącza obwód, gdy pojawia się ryzyko porażenia lub pożaru. | Łazienki, kuchnie, gniazda, obwody z elektroniką, część instalacji PV. | Nie zastępuje zabezpieczenia nadprądowego. |
| Wyłącznik różnicowo-nadprądowy | Łączy funkcję nadprądową i różnicowoprądową w jednym urządzeniu. | Rozdzielnice, w których liczy się oszczędność miejsca i prostszy montaż. | To wygodne rozwiązanie, ale nadal trzeba je dobrać do konkretnego obwodu. |
| Ogranicznik przepięć | Chroni urządzenia przed krótkimi skokami napięcia, np. po wyładowaniach atmosferycznych lub łączeniach w sieci. | Rozdzielnice budynków, instalacje z fotowoltaiką, obiekty z elektroniką. | To nie jest klasyczny bezpiecznik, choć w praktyce często trafia do tej samej rozmowy. |
Jeśli miałbym wskazać jedną rzecz, która najczęściej porządkuje temat, powiedziałbym tak: bezpiecznik topikowy jest „jednorazowy”, a wyłącznik nadprądowy „resetowalny”. Z kolei RCD i SPD odpowiadają za zupełnie inne zagrożenia, więc nie wolno ich traktować jak zamienników. Z tego punktu naturalnie przechodzimy do oznaczeń, bo to one mówią, czy dany element nadaje się do konkretnego obwodu.
Jak czytam oznaczenia i parametry, żeby nie pomylić typu z funkcją
Na etykiecie nie szukam tylko liczby amperów. Patrzę też na klasę pracy, napięcie znamionowe i zdolność wyłączania, bo to właśnie one decydują, czy zabezpieczenie poradzi sobie w realnym zwarciu albo przy pracy po stronie DC. Drobny skrót potrafi zmienić zastosowanie całego elementu.
Co oznaczają gG, aM i gPV
Te skróty dotyczą wkładek topikowych, czyli klasycznych bezpieczników z elementem topiącym się przy zbyt dużym prądzie. Ich znaczenie jest praktyczne, a nie dekoracyjne.
| Oznaczenie | Znaczenie | Typowe zastosowanie | Ważna uwaga |
|---|---|---|---|
| gG | Uniwersalna ochrona przed przeciążeniem i zwarciem. To najczęstsza klasa ogólnego przeznaczenia. | Linie zasilające, rozdzielnice, ochrona kabli i wielu odbiorników. | Sprawdza się tam, gdzie potrzebna jest szeroka, uniwersalna ochrona. |
| aM | Ochrona głównie przed zwarciem. Przy przeciążeniu zwykle współpracuje z innym zabezpieczeniem. | Silniki, transformatory i układy z dużym prądem rozruchowym. | Nie zastępuje zabezpieczenia przeciążeniowego, jeśli instalacja go wymaga. |
| gPV | Wkładka przeznaczona do ochrony łańcuchów fotowoltaicznych po stronie DC. | Stringi PV, combiner boxy, niektóre układy magazynów energii. | Musi mieć właściwe napięcie DC, zwykle 1000 V DC albo 1500 V DC. |
Przeczytaj również: Prostownik 12V 6A: Jaki bezpiecznik? Uniknij pożaru i awarii!
Co oznaczają B, C i D
To charakterystyka zadziałania wyłączników nadprądowych. Mówi, jak szybko urządzenie odłączy obwód przy krótkim, gwałtownym wzroście prądu. In oznacza prąd znamionowy, czyli wartość nominalną, do której urządzenie jest dobrane.
| Charakterystyka | Zakres zadziałania magnetycznego | Typowe zastosowanie | Dlaczego ma znaczenie |
|---|---|---|---|
| B | Około 3-5 × In | Oświetlenie, gniazda, obwody o niewielkim prądzie rozruchowym. | Jest najczulsza z popularnych charakterystyk, więc szybciej reaguje na duży skok prądu. |
| C | Około 5-10 × In | Sprzęt z umiarkowanym prądem rozruchowym, np. lodówki, pompy, część zasilaczy LED. | Często bywa najlepszym kompromisem między czułością a odpornością na chwilowe piki. |
| D | Około 10-20 × In | Silniki, transformatory, układy o dużym prądzie startowym. | Nie wyzwala się tak łatwo przy rozruchu, ale wymaga sensownego doboru do instalacji. |
Ta różnica ma realny wpływ na codzienne użytkowanie. Jeśli obwód z urządzeniem o dużym prądzie startowym ma charakterystykę zbyt „ciasną”, zabezpieczenie może wybijać bez awarii. Jeśli z kolei dobierze się je zbyt „luźno”, przestaje chronić tak skutecznie, jak powinno. Tu właśnie widać, że nie wystarczy patrzeć na sam amperaż.
Równie ważna jest zdolność wyłączania, czyli maksymalny prąd zwarciowy, jaki urządzenie bezpiecznie przerwie. W praktyce spotyka się wartości 6 kA i 10 kA w typowych wyłącznikach mieszkaniowych, ale dobór zawsze powinien wynikać z warunków sieci i projektu. Z tego miejsca przechodzę do fotowoltaiki, bo tam dochodzi kolejny poziom złożoności: prąd stały.
Co zmienia fotowoltaika i magazyn energii
W instalacjach PV nie można mechanicznie przenosić rozwiązań z obwodów AC. Prąd stały zachowuje się inaczej, trudniej go wygasić, a napięcia po stronie stringów bywają wysokie już przy niewielkim prądzie. Dlatego w fotowoltaice szczególnie ważne są wkładki gPV, właściwe zabezpieczenia DC i zgodność z dokumentacją falownika.
Najczęściej chroni się trzy obszary: stringi DC, stronę AC falownika oraz magazyn energii. Każdy z nich wymaga innego podejścia, bo inaczej zachowuje się obciążenie, inaczej prąd zwarciowy i inaczej ryzyko łuku elektrycznego.
| Obszar instalacji | Typowe zabezpieczenie | Najważniejszy parametr | Praktyczna uwaga |
|---|---|---|---|
| Stringi PV po stronie DC | Wkładki gPV | Napięcie 1000 V DC albo 1500 V DC, zależnie od systemu | Chronią przed skutkami odwrotnych prądów i uszkodzeń w łańcuchu modułów. |
| Strona AC falownika | Wyłącznik nadprądowy, czasem RCD | Charakterystyka i czułość zgodne z zaleceniami producenta | Doboru nie robię „z pamięci”, tylko z dokumentacji konkretnego falownika. |
| Magazyn energii | Bezpieczniki lub wyłączniki DC o odpowiednim prądzie i napięciu | Prąd zwarciowy, napięcie robocze, kompatybilność z BMS | Tu pomyłka bywa kosztowna, bo prądy są wysokie, a bateria potrafi oddać energię bardzo szybko. |
W praktyce często wraca jeszcze temat RCD. W zależności od falownika i układu instalacji producenci dopuszczają różne rozwiązania, od typu A przez F aż po B, więc nie zgaduję na podstawie „jednej złotej zasady”. Najpierw sprawdzam, czy urządzenie może wprowadzać składową stałą do obwodu i jakie zabezpieczenie zaleca producent. To drobiazg, który potrafi zdecydować o tym, czy instalacja będzie działała stabilnie, czy będzie wyzwalała bez wyraźnej przyczyny.
W instalacjach PV ważna jest też jedna rzecz, o której łatwo zapomnieć: AC i DC to nie wymienne światy. Zabezpieczenie dobre po stronie prądu przemiennego może być zupełnie nieodpowiednie po stronie stałoprądowej. To jeden z częstszych punktów, w których widzę błędy w montażu i późniejszym serwisie.
Najczęstsze błędy, które widzę przy doborze zabezpieczeń
Przy wymianie albo modernizacji instalacji ludzie zwykle popełniają te same błędy. Nie wynikają one ze złej woli, tylko z tego, że ktoś patrzy na jeden parametr i uznaje sprawę za zamkniętą. W elektryce to zwykle za mało.
- Mylenie bezpiecznika z wyłącznikiem nadprądowym - to nie to samo, a różnica ma znaczenie przy awarii i serwisie.
- Dobór „na większe ampery” - jeśli urządzenie wybija, podniesienie wartości nie rozwiązuje przyczyny, tylko odsuwam problem w czasie.
- Brak rozróżnienia AC i DC - w PV to jeden z najgroźniejszych błędów, bo łuk prądu stałego gaśnie trudniej niż w AC.
- Ignorowanie zdolności wyłączania - samo „16 A” nic nie mówi, jeśli aparat nie poradzi sobie z realnym prądem zwarciowym.
- Zła charakterystyka B, C lub D - zbyt czuła powoduje niepotrzebne wyzwalanie, zbyt „twarda” może nie chronić tak, jak trzeba.
- Wymiana bez usunięcia przyczyny - wilgoć, uszkodzony przewód, wadliwy odbiornik albo źle dobrany zasilacz wrócą szybciej niż nowa wkładka.
Najbardziej praktyczna zasada, którą stosuję, brzmi prosto: jeśli zabezpieczenie zadziałało więcej niż raz, nie szukam od razu mocniejszego modelu, tylko przyczyny. To oszczędza czas, pieniądze i nerwy, a przede wszystkim naprawdę poprawia bezpieczeństwo.
Co sprawdzam przed wymianą, żeby instalacja była naprawdę chroniona
Przed wymianą albo doborem nowego zabezpieczenia sprawdzam kilka rzeczy po kolei. To szybka checklista, ale bardzo skuteczna, bo wymusza myślenie o całym obwodzie, a nie tylko o pojedynczym elemencie.
- Rodzaj obwodu: gniazda, oświetlenie, silnik, elektronika, falownik, bateria.
- Rodzaj prądu: AC czy DC.
- Prąd znamionowy i przekrój przewodu.
- Charakterystyka zadziałania: B, C, D albo klasa wkładki topikowej.
- Zdolność wyłączania i napięcie znamionowe.
- Zalecenia producenta urządzenia lub projektu instalacji.
Jeżeli instalacja wybija regularnie, nie podnosiłbym tylko wartości zabezpieczenia. Najpierw sprawdzam obciążenie, stan przewodów, typ odbiornika i warunki pracy, a dopiero potem dobieram nowy element. Dzięki temu ochrona naprawdę chroni, zamiast maskować usterkę, i właśnie na tym polega sens dobrze dobranych zabezpieczeń.
