Wyłącznik różnicowoprądowy działa dobrze tylko wtedy, gdy jest podłączony zgodnie z układem sieci i oznaczeniami na obudowie. W praktyce zwracam uwagę na trzy rzeczy: poprawne przeprowadzenie fazy i neutralnego przez aparat, rozdzielenie PEN przed różnicówką oraz właściwy dobór typu do obciążenia. W tym tekście rozkładam schemat podłączenia różnicówki na prosty język, z uwzględnieniem instalacji jednofazowej, trójfazowej i typowych błędów, które kończą się ciągłym wyzwalaniem.
Najważniejsze zasady podłączenia różnicówki
- Przez RCD przechodzą tylko przewody czynne z chronionego obwodu, a przewód PE omija aparat.
- Neutralny musi wracać przez tę samą różnicówkę; mieszanie N z różnych obwodów to częsty błąd.
- W starej instalacji TN-C najpierw robi się rozdział PEN na PE i N, dopiero potem montuje RCD.
- RCD nie zastępuje bezpiecznika nadprądowego; do ochrony przed przeciążeniem i zwarciem potrzebny jest MCB albo wkładka topikowa.
- Do ochrony osób najczęściej stosuje się 30 mA, a do ochrony przeciwpożarowej 300 mA.
- W instalacjach z PV, falownikiem, pompą ciepła albo ładowarką EV typ aparatu ma znaczenie równie duże jak sam schemat.
Jak czytać schemat różnicówki bez zgadywania
W wyłączniku różnicowoprądowym nie chodzi o to, żeby „przepuścić prąd dalej”, tylko żeby sprawdzić, czy to, co wypłynęło przewodem fazowym, wróciło przewodem neutralnym. Jeśli suma prądów się nie zgadza, aparat rozłącza obwód. Dlatego PE nigdy nie przechodzi przez RCD, a neutralny musi należeć wyłącznie do tej sekcji instalacji, którą chroni dany aparat.
To ważne rozróżnienie, bo wiele osób myli różnicówkę z bezpiecznikiem. Bezpiecznik nadprądowy chroni przewody przed przeciążeniem i zwarciem, a RCD reaguje na upływ do ziemi. W praktyce jedno urządzenie nie zastępuje drugiego. Jeżeli na schemacie widzisz tylko L i N, a gdzieś po drodze przewija się PE, to od razu zapala się u mnie kontrolka: przewód ochronny ma omijać aparat.W nowoczesnych rozdzielnicach spotkasz najczęściej dwa układy: RCD 2-polowy dla jednofazy albo 4-polowy dla trzech faz. Zasada działania jest ta sama, ale liczba przewodów czynnych, które muszą przejść przez rdzeń pomiarowy, już się zmienia. Na tej podstawie łatwo przejść do samego układu przewodów w instalacji jednofazowej i trójfazowej.

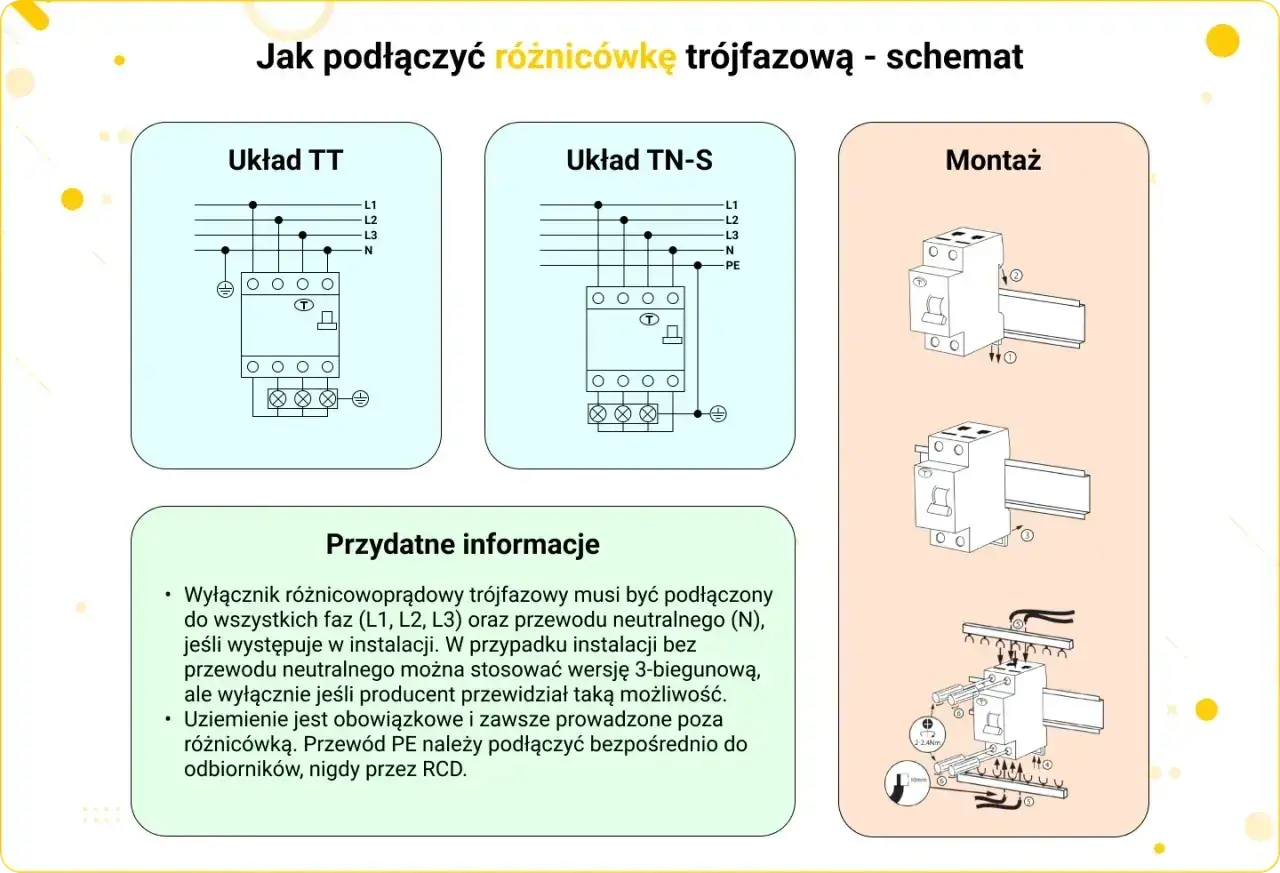

Poprawny układ przewodów w instalacji 1-fazowej i 3-fazowej
Najbardziej praktyczny schemat podłączenia różnicówki wygląda prosto, ale tylko wtedy, gdy pilnujesz kolejności i rozdziału przewodów. Najczęściej zasilanie trafia na stronę wejściową aparatu, a obwody wychodzą ze strony wyjściowej. Zawsze sprawdzam nadruk na obudowie, bo układ zacisków zależy od konkretnego modelu, a nie od przyzwyczajenia z poprzedniej rozdzielnicy.
| Układ | Co przechodzi przez RCD | Co omija RCD | Na co uważać |
|---|---|---|---|
| Jednofazowy 230 V | L i N | PE | Neutralny z obwodu musi wrócić do tej samej różnicówki. |
| Trójfazowy 400 V | L1, L2, L3 i N | PE | Wszystkie przewody czynne danego obwodu muszą przejść przez jeden aparat. |
| Modernizacja starej instalacji TN-C | L i N po rozdziale PEN | PE oraz część instalacji przed rozdziałem | Rozdział PEN robi się przed RCD, a nie za nim. |

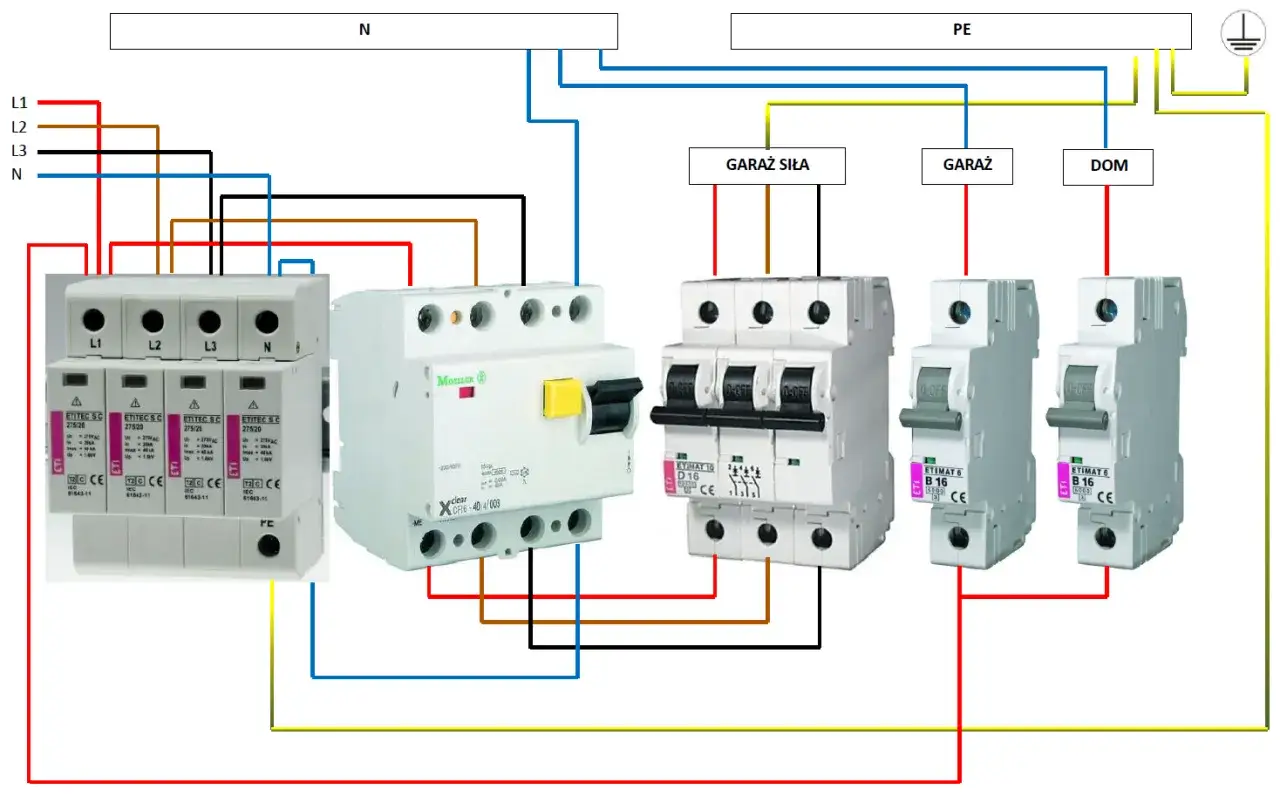

W praktyce jednofazowy obwód wygląda tak: faza i neutralny wchodzą do różnicówki, potem wychodzą do obwodu, a przewód ochronny trafia na osobną listwę PE. W układzie trójfazowym zasada jest identyczna, tylko przez aparat przechodzą cztery żyły: trzy fazy i neutralny. Jeśli w takim obwodzie neutralne są pomieszane między różnymi sekcjami, różnicówka wyzwala natychmiast albo zachowuje się całkiem losowo.
Najwięcej problemów widzę przy wielu obwodach jednofazowych zasilanych z jednej rozdzielnicy. Wtedy każdy obwód powinien mieć przypisany własny neutralny po swojej stronie RCD albo własny aparat typu RCBO. To właśnie ten detal robi największą różnicę między instalacją stabilną a taką, która wyłącza pół domu przy pierwszym błędzie izolacji. Sam układ kabli to jednak dopiero połowa sprawy, bo równie ważny jest dobór typu i czułości.
Dlaczego różnicówka nie zastępuje bezpiecznika nadprądowego
To jeden z częstszych skrótów myślowych: skoro aparat ma „wyłączać”, to niby załatwia wszystko. Nie załatwia. RCD nie chroni przed przeciążeniem ani zwarciem, dlatego zawsze pracuje razem z bezpiecznikiem nadprądowym albo wkładką topikową. Jego zadaniem jest odcięcie zasilania wtedy, gdy część prądu „ucieka” poza tor roboczy.
W praktyce dobieram trzy parametry naraz: prąd różnicowy, prąd znamionowy i odporność zwarciową. Do ochrony osób standardem jest 30 mA, a do ochrony przeciwpożarowej często stosuje się 300 mA. Sam prąd znamionowy aparatu bywa w zakresie mniej więcej od 16 do 125 A, ale nie wybiera się go „na oko”; musi pasować do zabezpieczenia poprzedzającego i do realnego obciążenia obwodu.
Jeżeli montujesz kilka różnicówek w jednej rozdzielnicy, warto myśleć o selektywności. W dużym uproszczeniu chodzi o to, żeby przy awarii zadziałał aparat najbliżej uszkodzenia, a nie główny RCD na wejściu budynku. Przy układach kaskadowych pomaga selektywny aparat 300 mA przed kilku obwodami 30 mA. To szczególnie ważne tam, gdzie awaria nie może gasić całej instalacji naraz. Kiedy już to rozdzielisz, wybór typu aparatu staje się dużo prostszy.
Jaki typ różnicówki wybrać do domu, fotowoltaiki i ładowarki EV
Tu nie ma jednego uniwersalnego wyboru. Typ RCD dobiera się do tego, co naprawdę podłączasz do obwodu, a nie do samego faktu, że „to domowa instalacja”. W nowych rozdzielnicach najczęściej spotykam typ A, ale gdy w grę wchodzi elektronika mocy, falowniki, zasilacze albo napędy, sytuacja robi się bardziej wymagająca.
| Typ | Co wykrywa | Gdzie ma sens | Na co uważać |
|---|---|---|---|
| AC | Prądy przemienne sinusoidalne | Najprostsze obwody bez elektroniki mocy | W nowych instalacjach traktuję go ostrożnie, bo nie obsługuje szerszego zakresu zakłóceń. |
| A | Prądy przemienne i pulsujące DC | Standardowe obwody gniazd i większość domowych zastosowań | To najbezpieczniejszy punkt startowy dla zwykłej rozdzielnicy. |
| F | Jak typ A, a dodatkowo przebiegi o zmiennej częstotliwości | Jednofazowe falowniki, pompy ciepła, zmywarki, klimatyzatory | Dobry wybór tam, gdzie urządzenie pracuje z elektroniką sterującą prędkością lub mocą. |
| B | Prądy AC, pulsujące DC i gładkie DC | Fotowoltaika, ładowarki EV, UPS-y, część przemienników częstotliwości | Najszersza ochrona, ale też najwyższy koszt i najczęściej wymóg wyniesiony wprost z dokumentacji urządzenia. |
W instalacjach z fotowoltaiką i ładowaniem samochodu elektrycznego patrzę przede wszystkim na to, czy urządzenie ma własną detekcję prądu stałego. Jeśli tak i producent przewidział odpowiednie zabezpieczenie po stronie DC, często wystarcza typ A. Jeśli nie ma takiej ochrony albo dokumentacja wprost tego wymaga, wybór zwykle pada na typ B. Właśnie dlatego przy PV i EV sama „uniwersalna” różnicówka z marketu bywa zbyt słabą odpowiedzią na realny problem.
Przy domach z pompą ciepła, klimatyzacją, stacją ładowania i instalacją PV traktuję dobór RCD jako część projektu, a nie ostatni zakup przed montażem. To nie jest detal kosmetyczny, tylko element, który decyduje o tym, czy rozdzielnica będzie stabilna. Dobór ma znaczenie tym większe, im więcej elektroniki pracuje za różnicówką.
Najczęstsze błędy, które wyzwalają różnicówkę bez powodu
W praktyce większość „fałszywych zadziałań” nie wynika z wadliwego aparatu, tylko z błędów w okablowaniu. Najbardziej zdradliwy jest jeden: mieszanie neutralnych między obwodami. Drugi klasyk to dołożenie mostka PE-N za różnicówką, zwykle „na próbę” albo z przyzwyczajenia po starej instalacji.
- PEN rozdzielony dopiero za RCD zamiast przed nim.
- Wspólny neutralny dla kilku różnych różnicówek.
- Połączenie N i PE po stronie wyjściowej, które od razu psuje bilans prądów.
- Jeden obwód częściowo poza aparatem, na przykład z pominięciem neutralnego lub fazy.
- Zły typ RCD do urządzenia z elektroniką, szczególnie przy falownikach, PV i EV.
- Luźne zaciski albo pomylone oznaczenia żył, które później utrudniają diagnostykę.
W instalacji TN-C trzeba być szczególnie czujnym. Jeśli stary układ ma wspólny przewód PEN, najpierw wykonuje się rozdział na PE i N, a dopiero potem prowadzi się ochronę różnicowoprądową. Z punktu widzenia działania aparatu to nie jest drobiazg, tylko warunek poprawnej pracy. Właśnie w takich układach najczęściej widać, czy instalacja została zaprojektowana z głową.
Co sprawdzam przed pierwszym załączeniem
Przed uruchomieniem zawsze robię krótką, ale konsekwentną kontrolę. To oszczędza późniejszego szukania „niewidzialnej” usterki i ogranicza ryzyko, że coś zostanie pod napięciem mimo błędnego podłączenia. Sam przycisk testowy jest potrzebny, ale nie wystarcza; on tylko potwierdza mechaniczne zadziałanie aparatu.
- Sprawdzam, czy PE nie przechodzi przez RCD i czy nie ma mostków między PE a N po jego stronie wyjściowej.
- Kontroluję, czy wszystkie przewody czynne danego obwodu przechodzą przez ten sam aparat.
- Weryfikuję, czy neutralne obwodów są przypisane do właściwej listwy neutralnej.
- Porównuję prąd znamionowy RCD z poprzedzającym zabezpieczeniem nadprądowym.
- Sprawdzam zgodność typu RCD z odbiornikami: A, F albo B, zależnie od elektroniki w obwodzie.
- Testuję działanie przyciskiem kontrolnym i zapisuję wynik w dokumentacji rozdzielnicy.
Przy regularnym użytkowaniu warto wrócić do testu także później. Producenci zwykle zalecają cykliczne sprawdzanie działania, często co miesiąc albo co 6 miesięcy, zależnie od modelu i warunków pracy. W praktyce ja robię to częściej tam, gdzie rozdzielnica pracuje w wilgotnym, zapylonym albo mocno obciążonym otoczeniu. To właśnie ten etap decyduje, czy instalacja po uruchomieniu będzie działała stabilnie, czy od pierwszego dnia zacznie sprawiać kłopoty.
Przy modernizacji rozdzielnicy opłaca się myśleć o podziale obwodów
Jeśli modernizuję rozdzielnicę w domu, nie pytam najpierw, ile różnicówek da się upchnąć, tylko co się stanie, gdy jedna z nich zadziała. Jedna wspólna różnicówka dla całego domu wygląda taniej i prościej, ale w praktyce bywa najbardziej uciążliwa. Wystarczy drobny upływ w jednym obwodzie, a bez zasilania zostaje pół instalacji.
Ja wolę układ z podziałem na sensowne grupy: osobno oświetlenie, osobno gniazda, osobno kuchnia, osobno obwody zewnętrzne, a przy większej liczbie elektroniki także osobno fotowoltaika, ładowarka EV albo pompa ciepła. Tam, gdzie obwód jest krytyczny albo szczególnie „wrażliwy”, dobrze sprawdza się RCBO, czyli połączenie RCD i zabezpieczenia nadprądowego w jednym module. Taki układ jest droższy na starcie, ale później oszczędza czas, nerwy i niepotrzebne wyłączenia. Jeśli miałbym wskazać jedną rzecz, która realnie poprawia jakość całej instalacji, wskazałbym właśnie logiczny podział obwodów, bo to on najczęściej decyduje o tym, czy schemat będzie nie tylko poprawny na papierze, ale też wygodny i bezpieczny w codziennym użyciu.
