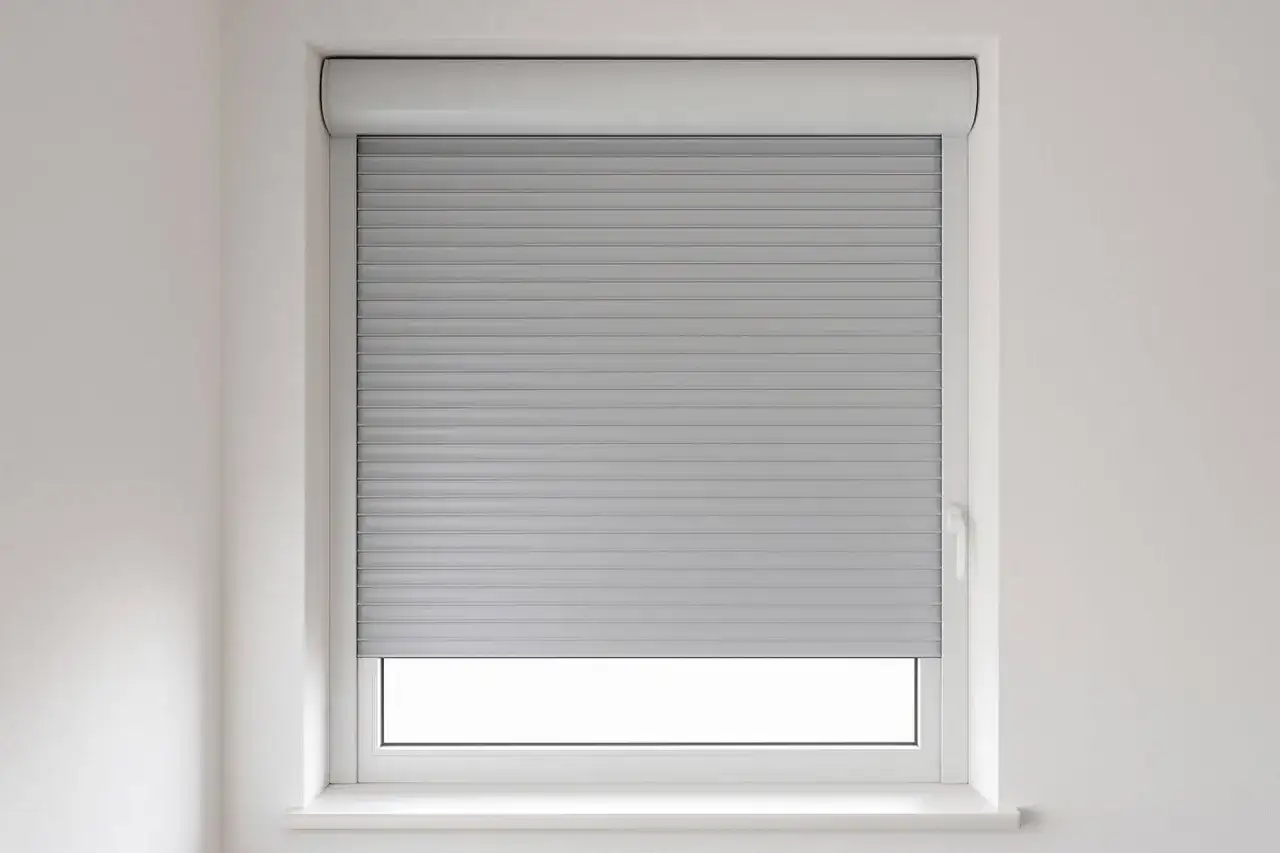

Jaki bezpiecznik do rolet zewnętrznych? Wybierz bezpiecznie i bezawaryjnie

Wybór odpowiedniego bezpiecznika do rolet zewnętrznych to nie tylko kwestia zgodności z przepisami, ale przede wszystkim fundament bezpieczeństwa i niezawodności całej instalacji. Jako doświadczony elektryk, wiem, że właściwe zabezpieczenie nadprądowe jest kluczowe, aby silniki rolet pracowały bezawaryjnie przez lata, chroniąc je przed przeciążeniami i zwarciami, a co najważniejsze zapewniając spokój użytkownikom.

Przeczytaj również: Bezpiecznik SMD: Jak sprawdzić multimetrem i uniknąć ponownej awarii?

Dlaczego odpowiedni bezpiecznik to podstawa bezawaryjnych rolet?

Prawidłowy dobór bezpiecznika to absolutny fundament, jeśli chcemy cieszyć się długą i bezproblemową pracą naszych rolet zewnętrznych. To nie jest element, na którym można oszczędzać czy go bagatelizować. Bezpiecznik jest pierwszą linią obrony zarówno dla samego silnika rolety, jak i dla całej instalacji elektrycznej. Jego zadaniem jest ochrona przed przeciążeniami i zwarciami, które mogłyby doprowadzić do poważnych uszkodzeń, a w skrajnych przypadkach nawet do pożaru. Właściwie dobrany bezpiecznik zapewnia, że w momencie awarii prąd zostanie natychmiast odcięty, minimalizując ryzyko i koszty napraw.

Czym grozi zły bezpiecznik? Scenariusze, których chcesz uniknąć

Niewłaściwy dobór bezpiecznika to prosta droga do problemów. Z moich doświadczeń wynika, że błędy w tym zakresie są zaskakująco częste, a ich konsekwencje mogą być naprawdę uciążliwe lub wręcz niebezpieczne. Zbyt mały bezpiecznik będzie źródłem frustracji, natomiast zbyt duży może stworzyć realne zagrożenie dla Twojego domu i bliskich. Oto konkretne scenariusze, których zdecydowanie chcesz uniknąć:

• Częste wybijanie bezpiecznika: Zbyt mały bezpiecznik, na przykład B2, w obwodzie, do którego podłączonych jest kilka rolet, będzie często wyłączał zasilanie. Dzieje się tak, gdy próbujesz jednocześnie uruchomić kilka silników, a ich skumulowany prąd rozruchowy przekracza dopuszczalną wartość dla tego bezpiecznika. Jest to nie tylko uciążliwe, ale może również prowadzić do szybszego zużycia samego bezpiecznika.
• Przegrzanie i uszkodzenie silnika: Zbyt duży bezpiecznik, na przykład B20, nie zadziała w przypadku długotrwałego, lecz niewielkiego przeciążenia silnika. Silnik będzie pracował w podwyższonej temperaturze, co doprowadzi do przegrzania uzwojeń, skrócenia jego żywotności, a w końcu do całkowitego uszkodzenia. W takim przypadku koszty wymiany silnika mogą być znaczące.
• Ryzyko pożaru instalacji: To najpoważniejsze zagrożenie. W przypadku zwarcia w instalacji zasilającej rolety, zbyt duży bezpiecznik może nie zadziałać wystarczająco szybko. Prąd zwarciowy będzie płynął przez przewody, powodując ich gwałtowne przegrzanie, stopienie izolacji, a w konsekwencji może doprowadzić do zapłonu i pożaru. Pamiętaj, że bezpieczeństwo jest zawsze priorytetem.

Bezpiecznik a gwarancja na silnik rolety co musisz wiedzieć?

Warto pamiętać, że niewłaściwie dobrane zabezpieczenie może mieć również poważne konsekwencje dla Twojej gwarancji na silnik rolety. Producenci bardzo często precyzują w dokumentacji technicznej (DTR) silnika, jakie parametry zabezpieczeń są wymagane. Ignorowanie tych zaleceń i zastosowanie bezpiecznika o nieodpowiedniej charakterystyce lub wartości prądu znamionowego może skutkować utratą gwarancji w przypadku awarii. Zawsze zalecam dokładne zapoznanie się z DTR-ką to klucz do uniknięcia nieprzyjemnych niespodzianek.

Charakterystyka B czy C? Jak rozszyfrować oznaczenia bezpieczników?

Kiedy stajesz przed wyborem bezpiecznika, z pewnością zauważysz na nim literowe oznaczenia, takie jak "B" czy "C". To nie są przypadkowe symbole, lecz kluczowe informacje o charakterystyce wyłączania danego zabezpieczenia. Zrozumienie, co oznaczają te litery, jest absolutnie niezbędne do prawidłowego doboru bezpiecznika, zwłaszcza w przypadku obwodów zasilających silniki, takie jak te w roletach zewnętrznych.

Charakterystyka "B": Standardowy wybór dla silników roletowych

Charakterystyka "B" to najczęściej zalecany wybór dla obwodów zasilających rolety zewnętrzne i jest to zazwyczaj optymalne rozwiązanie. Oznacza ona, że wyłącznik nadprądowy zadziała, czyli wyłączy obwód, gdy prąd przekroczy wartość znamionową od 3 do 5 razy. Dlaczego jest to tak ważne? Silniki roletowe, choć mają stosunkowo niską moc znamionową (zazwyczaj 120W-250W), generują krótkotrwały, ale znacznie wyższy prąd rozruchowy w momencie startu. Charakterystyka "B" jest na tyle "szybka", by chronić przewody i urządzenia przed długotrwałymi przeciążeniami i zwarciami, ale jednocześnie na tyle "tolerancyjna", by nie wybijać bezpiecznika przy krótkim impulsie prądu rozruchowego silnika.

Charakterystyka "C": Kiedy większa zwłoka jest absolutnie konieczna?

Wyłączniki nadprądowe o charakterystyce "C" są bardziej zwłoczne niż te o charakterystyce "B". Oznacza to, że zadziałają, gdy prąd przekroczy wartość znamionową od 5 do 10 razy. W przypadku rolet zewnętrznych stosuje się je znacznie rzadziej. Charakterystyka "C" jest zarezerwowana głównie dla obwodów zasilających urządzenia o bardzo dużym prądzie rozruchowym, który trwa dłużej, np. silniki indukcyjne o większej mocy, spawarki czy transformatory. W kontekście rolet, mógłbym rozważyć jej użycie tylko w bardzo specyficznych sytuacjach, gdy mamy do czynienia z bardzo dużą liczbą silników roletowych uruchamianych jednocześnie, co generuje wyjątkowo znaczny, skumulowany prąd rozruchowy, którego bezpiecznik "B" mógłby nie wytrzymać.

Jak prąd rozruchowy silnika wpływa na wybór charakterystyki?

Kluczowym elementem, który wpływa na wybór charakterystyki bezpiecznika, jest właśnie prąd rozruchowy silnika. Jak już wspomniałem, w momencie startu silnik pobiera prąd, który jest kilkukrotnie wyższy niż jego prąd znamionowy. Ten "szczyt" trwa jednak bardzo krótko ułamki sekundy. Z tego powodu charakterystyka "B" jest zazwyczaj wystarczająca dla silników roletowych. Została ona zaprojektowana tak, aby tolerować te krótkotrwałe przeciążenia, jednocześnie zapewniając skuteczną ochronę przed długotrwałymi problemami. Gdybyśmy zastosowali zbyt "szybki" bezpiecznik, rolety wybijałyby go przy każdym uruchomieniu, co byłoby skrajnie niepraktyczne.

Ile amperów to idealna wartość? Praktyczny przewodnik doboru

Poza charakterystyką, równie ważna jest wartość prądu znamionowego bezpiecznika, wyrażona w amperach (A). To właśnie ona decyduje o tym, jaki maksymalny prąd może płynąć przez obwód, zanim zabezpieczenie zadziała. Dobranie odpowiedniej wartości amperażu jest kluczowe dla prawidłowego i bezpiecznego funkcjonowania całej instalacji roletowej. Przyjrzyjmy się, jak to obliczyć i jakie wartości są najczęściej stosowane.

Zasada nr 1: Liczymy moc silników na jednym obwodzie

Pierwszym krokiem jest zawsze zsumowanie mocy wszystkich silników roletowych, które planujesz podłączyć do jednego obwodu. Standardowe silniki roletowe mają moc w przedziale od 120W do 250W. Załóżmy, że masz trzy rolety, każda z silnikiem o mocy 150W. Sumaryczna moc wyniesie 3 x 150W = 450W. Następnie, aby dobrać prąd znamionowy bezpiecznika, korzystamy z prostego wzoru: I = P / U, gdzie I to prąd (w Amperach), P to moc (w Watach), a U to napięcie (w Voltach, w Polsce standardowo 230V). Dla naszego przykładu: I = 450W / 230V ≈ 1.96A. Ta wartość jest punktem wyjścia do wyboru najbliższego standardowego bezpiecznika.

Bezpiecznik B6 (6A): Kiedy jest w pełni wystarczający?

Bezpiecznik B6 (6 Amperów) to bardzo popularny wybór i w wielu przypadkach jest w pełni wystarczający. Zgodnie ze wzorem P = I * U, bezpiecznik B6 jest w stanie zabezpieczyć obwód o łącznej mocy do około 6A * 230V = 1380W. Oznacza to, że jest on idealny dla pojedynczej rolety lub kilku rolet o sumarycznej mocy nieprzekraczającej tej wartości. Jeśli masz np. 5 rolet po 200W każda (łącznie 1000W), bezpiecznik B6 będzie odpowiednim i bezpiecznym wyborem.

Bezpiecznik B10 (10A): Dla ilu rolet będzie optymalny?

Jeśli masz większą liczbę rolet lub silniki o większej mocy, optymalnym wyborem będzie bezpiecznik B10 (10 Amperów). Taki bezpiecznik jest w stanie zabezpieczyć obwód o łącznej mocy do około 10A * 230V = 2300W. To sprawia, że jest on odpowiedni dla większych instalacji, gdzie sumaryczna moc silników przekracza 1380W, ale nie przekracza 2300W. Przykładowo, jeśli masz 8 rolet po 250W każda (łącznie 2000W), bezpiecznik B10 będzie idealny.

Czy więcej amperów zawsze znaczy lepiej? Pułapki przewymiarowania

Absolutnie nie! To bardzo częsty błąd, który widzę w praktyce. Panuje przekonanie, że "im większy bezpiecznik, tym lepiej, bo nie będzie wybijać". Nic bardziej mylnego. Przewymiarowanie bezpiecznika to poważne zagrożenie. Jeśli zastosujesz bezpiecznik o zbyt dużej wartości prądu znamionowego (np. B20 do obwodu, który wymaga B6), to w przypadku przeciążenia lub zwarcia, bezpiecznik nie zadziała odpowiednio szybko lub wcale. To z kolei prowadzi do przegrzewania się przewodów, uszkodzenia silników rolet, a w najgorszym scenariuszu do pożaru instalacji. Zawsze dobieraj bezpiecznik zgodnie z rzeczywistym zapotrzebowaniem na prąd, a nie "na zapas".

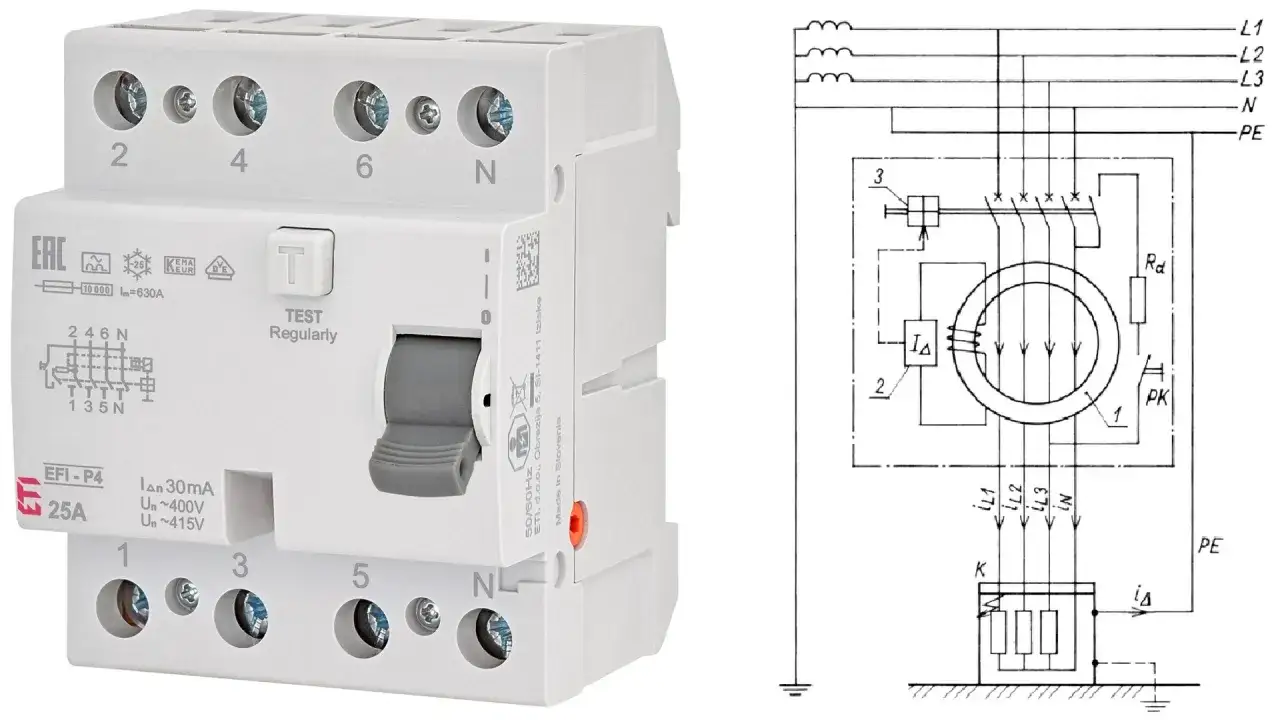

Wyłącznik różnicowoprądowy (RCD): Obowiązkowa ochrona, o której musisz pamiętać

Obok bezpiecznika nadprądowego, w każdej nowoczesnej instalacji elektrycznej, a w szczególności w obwodach zasilających urządzenia zewnętrzne, kluczową rolę odgrywa wyłącznik różnicowoprądowy, potocznie zwany "różnicówką". To element, którego obecność jest nie tylko wymogiem prawnym, ale przede wszystkim gwarancją bezpieczeństwa dla każdego użytkownika. Pamiętam, jak wiele razy "różnicówka" uratowała sytuację, zapobiegając porażeniu prądem.

Dlaczego przepisy wymagają "różnicówki" przy roletach zewnętrznych?

Przepisy jasno określają, że obwody zasilające rolety zewnętrzne muszą być obowiązkowo chronione wyłącznikiem różnicowoprądowym (RCD). Dlaczego? Rolety są urządzeniami, które pracują na zewnątrz budynku. Są więc narażone na działanie czynników atmosferycznych, takich jak deszcz, śnieg, wilgoć, a także na potencjalne uszkodzenia mechaniczne. Wszystkie te czynniki zwiększają ryzyko wystąpienia tzw. prądu upływowego, czyli sytuacji, w której prąd zamiast płynąć w obwodzie, ucieka do ziemi, np. przez uszkodzoną izolację. W przypadku dotknięcia takiego urządzenia przez człowieka, może dojść do porażenia prądem. RCD ma za zadanie wykryć ten upływ i natychmiast odłączyć zasilanie, zanim dojdzie do tragedii.

Jakie parametry musi mieć RCD dla obwodu roletowego (30mA)?

Dla obwodów zasilających rolety zewnętrzne, a także dla większości obwodów gniazd wtykowych, wymagany jest wyłącznik różnicowoprądowy o prądzie różnicowym nieprzekraczającym 30mA. Co to oznacza w praktyce? Wartość 30mA jest uznawana za bezpieczny próg dla człowieka. Jeśli prąd upływowy przekroczy tę wartość, RCD zadziała w ciągu ułamków sekundy, odcinając zasilanie. To właśnie ta szybkość i czułość sprawiają, że "różnicówka" jest tak skutecznym zabezpieczeniem przeciwporażeniowym. Zawsze upewnij się, że instalacja roletowa jest podłączona do obwodu chronionego takim właśnie wyłącznikiem.

Różnica między bezpiecznikiem nadprądowym a różnicowoprądowym

Choć oba urządzenia chronią instalację elektryczną, ich funkcje są zupełnie różne i wzajemnie się uzupełniają. Nie można stosować jednego zamiast drugiego. Oto kluczowe różnice:

Sprawdzone schematy podłączeń: Zalecenia i najlepsze praktyki elektryków

Prawidłowy dobór bezpiecznika i RCD to jedno, ale równie istotne jest, jak cała instalacja zostanie wykonana. Jako elektryk z wieloletnim doświadczeniem, zawsze podkreślam, że nawet najlepsze komponenty nie zapewnią bezpieczeństwa i niezawodności, jeśli schemat podłączeń będzie błędny. Istnieją pewne sprawdzone praktyki, które warto wdrożyć w każdym domu.

Dlaczego osobny obwód dla rolet to najlepsza praktyka?

Wydzielenie osobnego obwodu elektrycznego wyłącznie do zasilania rolet to jedna z tych zasad, której zawsze przestrzegam i którą gorąco polecam. Dlaczego? Przede wszystkim ułatwia to diagnostykę w razie awarii. Jeśli nagle rolety przestają działać, wiesz, że problem leży w ich dedykowanym obwodzie, a nie musisz szukać usterki w całej instalacji. Poza tym, w przypadku zwarcia lub przeciążenia w obwodzie rolet, zapobiegasz wyłączeniu innych urządzeń, takich jak oświetlenie, telewizor czy lodówka. To znacznie zwiększa komfort użytkowania i bezpieczeństwo, eliminując ryzyko nagłego braku prądu w całym domu.

Jaki przekrój przewodu (1, 5 mm² vs 2, 5 mm²) dobrać do obwodu?

Dla obwodu rolet zewnętrznych zazwyczaj w pełni wystarczający jest przekrój przewodów 1,5 mm². Jest to standard dla obwodów oświetleniowych i mniejszych obciążeń. Co ważne, dla takiego przekroju przewodu maksymalne dopuszczalne zabezpieczenie to właśnie 10A (czyli bezpiecznik B10). To idealnie pokrywa się z naszymi wcześniejszymi ustaleniami dotyczącymi doboru bezpieczników dla rolet. Przewody o przekroju 2,5 mm² są stosowane dla obwodów gniazdkowych, gdzie mogą pojawić się większe obciążenia (np. czajnik elektryczny, odkurzacz), ale dla samych rolet nie są zazwyczaj konieczne, chyba że projekt instalacji przewiduje inne, większe obciążenia na tym obwodzie.

Jak połączyć kilka rolet na jednym obwodzie, by działały prawidłowo?

Łączenie kilku rolet na jednym obwodzie jest jak najbardziej możliwe i często stosowane, ale wymaga przestrzegania kilku kluczowych zasad, aby wszystko działało prawidłowo i bezpiecznie. Moja rada jest prosta: zawsze działaj z rozwagą i zgodnie z zasadami sztuki elektrycznej. Oto najważniejsze punkty:

• Sumowanie mocy: Zawsze zsumuj moc wszystkich silników roletowych planowanych na jednym obwodzie. To absolutna podstawa do dalszych obliczeń.
• Odpowiedni bezpiecznik: Na podstawie sumarycznej mocy dobierz bezpiecznik nadprądowy (najczęściej B6 lub B10) o odpowiedniej charakterystyce (zazwyczaj "B"). Pamiętaj o marginesie bezpieczeństwa, ale unikaj przewymiarowania.
• Dokumentacja producenta: Bezwzględnie przestrzegaj zaleceń zawartych w dokumentacji technicznej silników rolet. Producenci często podają maksymalną liczbę silników na jednym obwodzie lub specyficzne wymagania dotyczące zabezpieczeń.
• Konsultacja z elektrykiem: W przypadku wątpliwości, skomplikowanych instalacji (np. bardzo duża liczba rolet, nietypowe silniki) lub po prostu dla pewności, zawsze skonsultuj się z kwalifikowanym elektrykiem. To inwestycja w Twoje bezpieczeństwo i spokój.

Najczęstsze błędy przy doborze zabezpieczeń sprawdź, czy ich unikasz

Mimo że temat doboru bezpieczników do rolet zewnętrznych wydaje się prosty, w praktyce często spotykam się z powtarzającymi się błędami. Chcę Cię przed nimi przestrzec, bo ich konsekwencje mogą być kosztowne, a co gorsza niebezpieczne. Moje doświadczenie pokazuje, że świadomość tych pułapek to już połowa sukcesu w ich unikaniu.

Ignorowanie zaleceń producenta silnika

To jeden z najpoważniejszych błędów. Wielu instalatorów, a także osoby samodzielnie montujące rolety, pomija lekturę dokumentacji technicznej (DTR) silnika. Tymczasem producent, który najlepiej zna swój produkt, często podaje w niej specyficzne zalecenia dotyczące doboru zabezpieczeń, maksymalnego prądu pracy czy nawet sugerowanej charakterystyki bezpiecznika. Ignorowanie tych wskazówek może prowadzić nie tylko do nieprawidłowego działania rolet, ale także do utraty gwarancji na silnik w przypadku awarii. Zawsze traktuj DTR jako biblię swojej instalacji.

Łączenie rolet z obwodem oświetleniowym lub gniazdkami

Jak już wspominałem, wydzielenie osobnego obwodu dla rolet jest najlepszą praktyką. Niestety, często spotykam się z sytuacją, gdzie rolety są podłączane do istniejących obwodów oświetleniowych lub gniazdkowych. Jest to błąd z kilku powodów. Po pierwsze, zwiększa ryzyko przeciążeń. Kiedy do jednego obwodu podłączamy jednocześnie oświetlenie, kilka urządzeń z gniazdek i silniki rolet, łatwo o przekroczenie dopuszczalnego prądu, co skutkuje częstym wybijaniem bezpieczników i wpływa na działanie innych urządzeń. Po drugie, utrudnia to diagnostykę w razie problemu ciężko zlokalizować źródło usterki. Zawsze staraj się, aby rolety miały swój własny, dedykowany obwód.

Brak wyłącznika różnicowoprądowego w instalacji

Mimo że przepisy są w tej kwestii jasne, nadal zdarzają się instalacje, w których obwody zasilające rolety zewnętrzne nie są chronione wyłącznikiem różnicowoprądowym o prądzie różnicowym 30mA. To nie tylko naruszenie obowiązujących norm i przepisów budowlanych, ale przede wszystkim poważne zagrożenie dla bezpieczeństwa użytkowników. Rolety, jako urządzenia zewnętrzne, są bardziej narażone na wilgoć i uszkodzenia, co zwiększa ryzyko porażenia prądem. Brak RCD w takiej sytuacji to igranie z ogniem i coś, czego absolutnie należy unikać.

Podsumowanie: Twoja checklista wyboru idealnego bezpiecznika do rolet

Mam nadzieję, że ten przewodnik rozwiał Twoje wątpliwości i dostarczył praktycznej wiedzy na temat doboru bezpieczników do rolet zewnętrznych. Pamiętaj, że bezpieczeństwo i niezawodność instalacji elektrycznej to priorytet. Aby ułatwić Ci weryfikację swojej wiedzy i podjęcie właściwej decyzji, przygotowałem krótką checklistę. Przejdź przez nią krok po kroku, a będziesz mieć pewność, że Twoje rolety są odpowiednio zabezpieczone.

Krok 1: Sprawdź moc i liczbę silników

Zawsze zacznij od sprawdzenia mocy pojedynczego silnika rolety (znajdziesz ją w dokumentacji lub na tabliczce znamionowej) i zsumuj ją dla wszystkich rolet, które planujesz podłączyć do jednego obwodu. To podstawa do dalszych obliczeń.

Krok 2: Wybierz charakterystykę (zazwyczaj "B")

Dla większości silników roletowych standardem i najlepszym wyborem jest charakterystyka "B". Charakterystykę "C" rozważaj tylko w bardzo specyficznych przypadkach, gdy masz do czynienia z wyjątkowo dużą liczbą silników uruchamianych jednocześnie i znacznym prądem rozruchowym.

Krok 3: Dobierz prąd znamionowy (najczęściej 6A lub 10A)

Na podstawie sumarycznej mocy silników i wybranej charakterystyki, dobierz odpowiedni prąd znamionowy bezpiecznika. Dla mniejszych instalacji (do ok. 1380W) będzie to zazwyczaj B6 (6A), dla większych (do ok. 2300W) B10 (10A).

Krok 4: Pamiętaj o wyłączniku RCD 30mA i osobnym obwodzie

Upewnij się, że obwód zasilający rolety jest obowiązkowo chroniony wyłącznikiem różnicowoprądowym o prądzie różnicowym nieprzekraczającym 30mA. Dodatkowo, zawsze zalecam wydzielenie osobnego obwodu dla rolet, co zwiększa bezpieczeństwo i ułatwia diagnostykę.
