W dzisiejszym artykule skupimy się na jednym z kluczowych elementów każdej instalacji elektrycznej: wyłączniku nadprądowym, potocznie zwanym bezpiecznikiem. Precyzyjnie odpowiem na pytanie, jaka jest maksymalna moc, którą może obsłużyć bezpiecznik o charakterystyce C i prądzie znamionowym 25A, zarówno w instalacji jednofazowej, jak i trójfazowej. Wyjaśnię również techniczny kontekst oraz, co najważniejsze, wskażę na kluczowe aspekty bezpieczeństwa, które musisz znać.
Maksymalna moc dla bezpiecznika C25 to 17,3 kW (3F) lub 5,75 kW (1F) kluczowe dane dla Twojej instalacji.
- Maksymalna moc czynna dla bezpiecznika C25 w instalacji jednofazowej (230V) wynosi około 5,75 kW.
- Maksymalna moc czynna dla bezpiecznika C25 w instalacji trójfazowej (400V) to około 17,3 kW.
- Charakterystyka "C" oznacza, że wyłącznik jest przeznaczony do obwodów z urządzeniami o podwyższonym prądzie rozruchowym (np. silniki, transformatory).
- W Polsce bezpiecznik C25 (3F) jest często stosowany jako zabezpieczenie przedlicznikowe przy mocy umownej w przedziale 16-17 kW.
- Samodzielna wymiana bezpiecznika na model o wyższym prądzie znamionowym bez sprawdzenia przekroju przewodów jest skrajnie niebezpieczna i grozi pożarem.
- Dla prądu 25A wymagany jest przewód miedziany o przekroju co najmniej 4 mm²; wszelkie modyfikacje instalacji powinien wykonywać elektryk z uprawnieniami SEP.

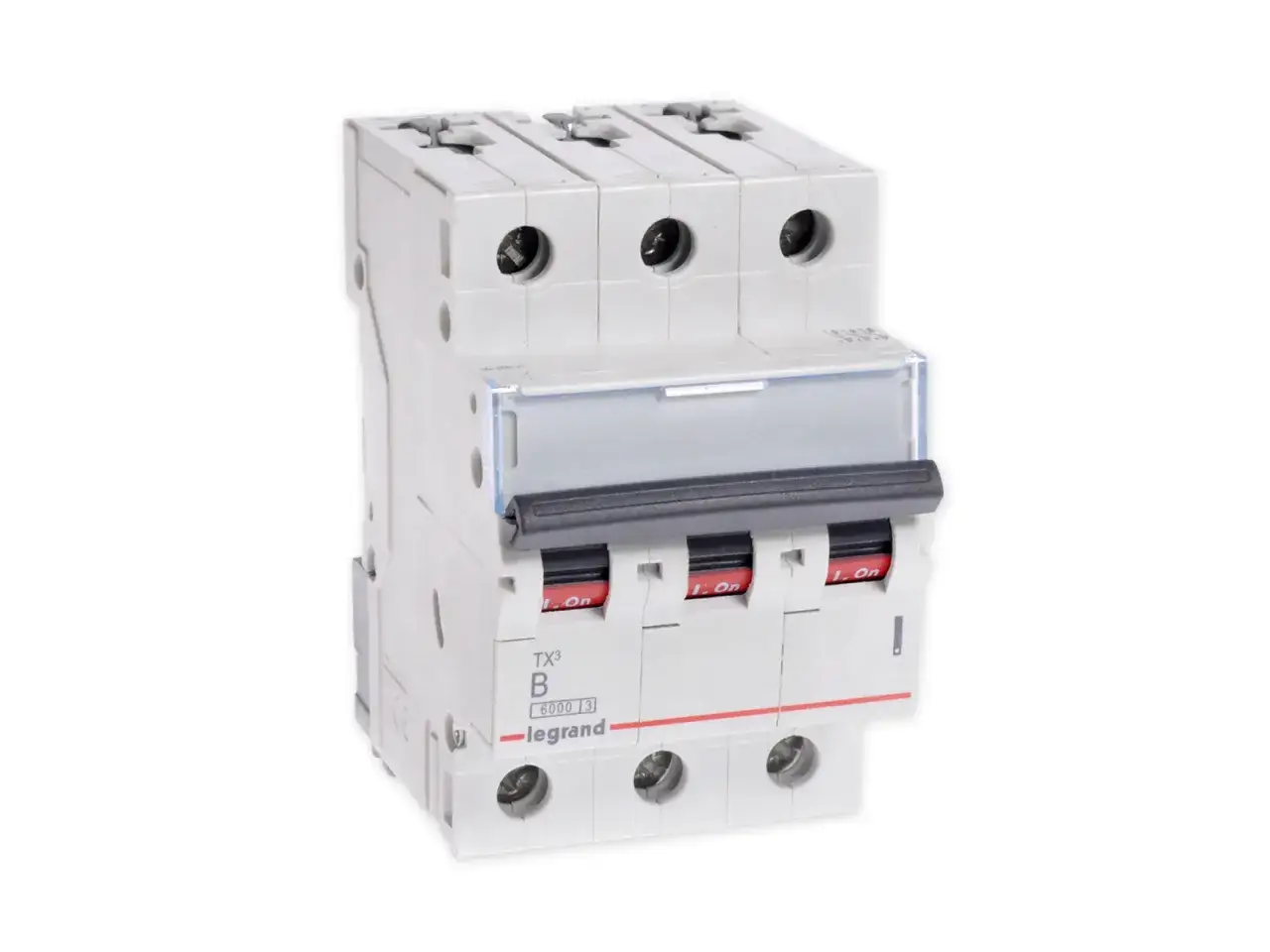

Co oznaczają symbole na bezpieczniku C25?
Kiedy patrzysz na wyłącznik nadprądowy, widzisz na nim zazwyczaj dwa kluczowe oznaczenia: literę i liczbę. W przypadku bezpiecznika C25, liczba "25" oznacza prąd znamionowy (In), czyli 25 Amperów. Jest to maksymalny prąd, jaki bezpiecznik może przewodzić w sposób ciągły, bez zadziałania wyzwalacza termicznego, który chroni przed przeciążeniem.Litera "C" to z kolei charakterystyka zadziałania wyłącznika. Wyłączniki typu C są przeznaczone do zabezpieczania obwodów, w których występują urządzenia o podwyższonym prądzie rozruchowym. Mam tu na myśli na przykład silniki elektryczne, transformatory czy duże grupy lamp. Ich wyzwalacz elektromagnetyczny, odpowiedzialny za ochronę przed zwarciem, zadziała, gdy prąd przekroczy 5 do 10 razy wartość prądu znamionowego (czyli 5-10 x 25A). Dla porównania, popularna charakterystyka "B", często spotykana w domowych gniazdkach, zadziała przy 3-5-krotności prądu znamionowego i jest przeznaczona głównie dla obciążeń rezystancyjnych, takich jak grzałki czy oświetlenie.
Bezpiecznik C25 a moc w kW: konkretne obliczenia
Przejdźmy do sedna, czyli do obliczeń mocy, które są kluczowe dla zrozumienia możliwości bezpiecznika C25 w Twojej instalacji. Pamiętaj, że moc, którą możemy bezpiecznie pobrać, zależy od typu instalacji jednofazowej lub trójfazowej.
Dla instalacji jednofazowej (230V): Jaki jest realny limit mocy w Twoim gniazdku?
W instalacji jednofazowej (standardowe 230V w większości domowych gniazdek) obliczenie maksymalnej mocy jest stosunkowo proste. Korzystamy ze wzoru na moc pozorną: P = U * I. Dla bezpiecznika C25 wygląda to następująco: 230V * 25A = 5750 VA. W praktyce, dla obciążeń rezystancyjnych i rezystancyjno-indukcyjnych, możemy przyjąć, że maksymalna moc czynna, jaką bezpiecznik C25 jest w stanie obsłużyć, wynosi około 5,75 kW. Takie zabezpieczenie może być stosowane jako główne dla mniejszych obiektów, takich jak domki letniskowe czy duże garaże, gdzie moc przyłączeniowa nie przekracza około 5,5 kW.
Dla instalacji trójfazowej (400V): Pełny potencjał zabezpieczenia i moc do 17 kW
Instalacja trójfazowa (400V) oferuje znacznie większe możliwości. W tym przypadku wzór na moc pozorną to P = U * I * √3. Podstawiając nasze wartości, otrzymujemy: 400V * 25A * √3 ≈ 17320 VA. Przekłada się to na maksymalną moc czynną wynoszącą około 17,3 kW. To jest właśnie ta kluczowa informacja, której wielu z Was szuka, planując podłączenie urządzeń o dużej mocy. Zabezpieczenie C25 w instalacji trójfazowej pozwala na zasilanie naprawdę energochłonnych odbiorników.

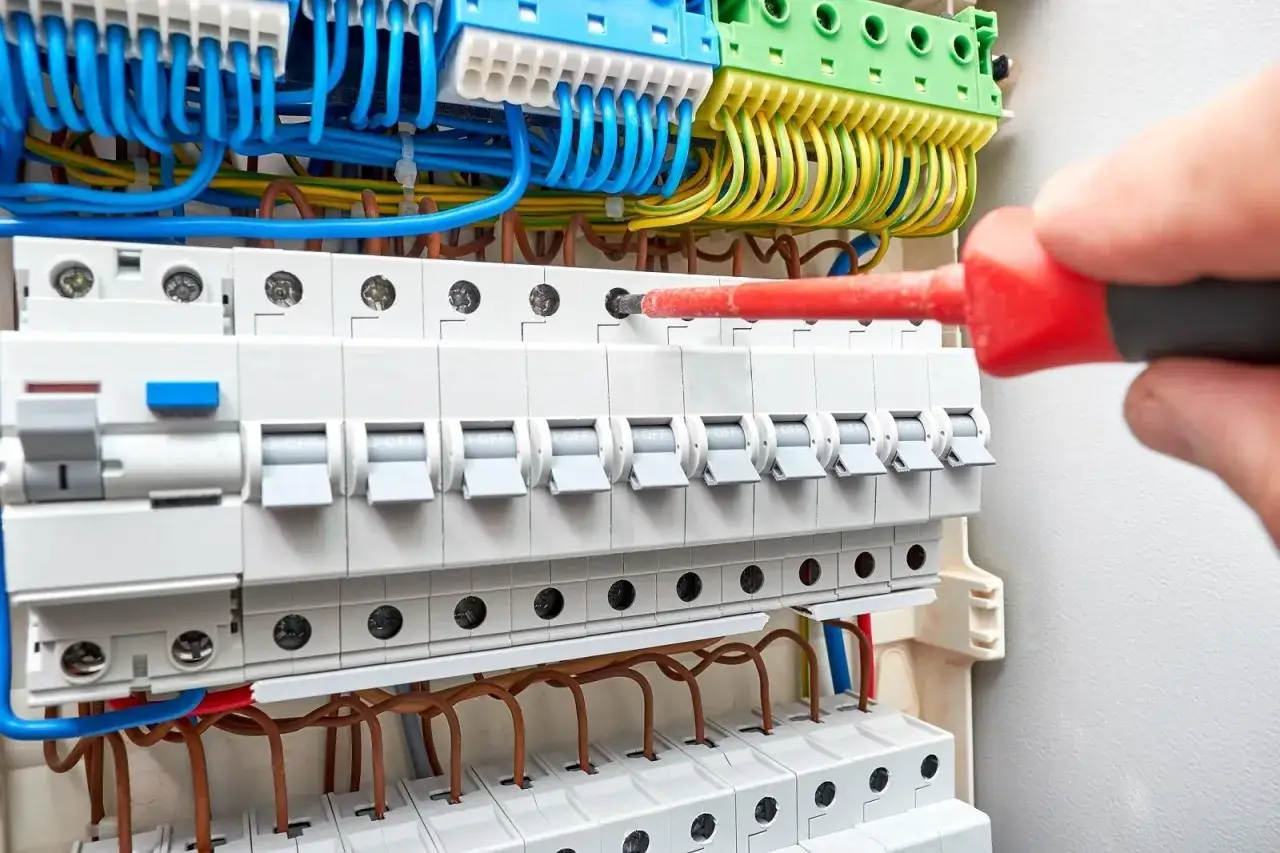

Gdzie w domu najczęściej spotkasz zabezpieczenie C25?
Z mojego doświadczenia wynika, że bezpiecznik C25 jest często spotykany w polskich domach, szczególnie tych nowszych lub modernizowanych, gdzie zapotrzebowanie na energię jest większe. W instalacjach trójfazowych, C25 bardzo często pełni rolę głównego zabezpieczenia przedlicznikowego dla domów jednorodzinnych lub mieszkań o dużej powierzchni, wyposażonych w energochłonne urządzenia. Mówię tu o prawdziwych "pożeraczach prądu", takich jak:
- Przepływowe podgrzewacze wody o mocy powyżej 15 kW
- Niektóre piece do saun
- Wydajne piece akumulacyjne
- Płyty indukcyjne o dużej mocy (choć często wystarcza C20)
W instalacjach jednofazowych zabezpieczenie C25 jako główne jest rzadsze, ale może pojawić się w mniejszych obiektach, takich jak wspomniane domki letniskowe, gdzie jest to główne zabezpieczenie dla całej instalacji o mocy przyłączeniowej do około 5,5 kW.
Moc umowna a bezpiecznik C25: jak powiązać umowę z dostawcą energii z realiami?
Związek między zabezpieczeniem przedlicznikowym a mocą umowną z dostawcą energii (np. PGE, Tauron, Enea, Energa) jest fundamentalny. W Polsce zabezpieczenie C25 (25A) w instalacji trójfazowej jest najczęściej stosowane przy mocy umownej w przedziale 16-17 kW. To jest wartość, którą deklarujesz w umowie i za którą płacisz stałą opłatę. Jeśli Twoja moc umowna jest niższa, na przykład 12 kW, standardem będzie bezpiecznik 20A (C20).
Warto pamiętać, że jeśli zdecydujesz się na zwiększenie mocy umownej u dostawcy energii, na przykład z 12 kW na 17 kW, często wiąże się to z koniecznością wymiany zabezpieczenia przedlicznikowego na większe (np. z C20 na C25). Taką wymianę musi wykonać pracownik zakładu energetycznego, ponieważ jest to element plombowany i należący do dostawcy energii.Błędy i zagrożenia: czego absolutnie nie wolno ci robić?
Jako doświadczony elektryk, muszę z całą mocą podkreślić, że wszelkie ingerencje w instalację elektryczną, zwłaszcza te związane z zabezpieczeniami, niosą ze sobą poważne ryzyko. Bezpieczeństwo jest absolutnym priorytetem.
"Wzmocnię sobie bezpiecznik" dlaczego wymiana C16 na C25 to prosta droga do pożaru?
Kategorycznie ostrzegam przed samodzielną wymianą bezpiecznika na model o wyższym prądzie znamionowym, na przykład z C16 na C25, bez uprzedniego sprawdzenia i dostosowania przekroju przewodów w całej instalacji. Pamiętaj, że bezpiecznik chroni przede wszystkim przewody elektryczne przed przegrzaniem i pożarem, a nie tylko podłączone urządzenia. Jeśli zwiększysz zabezpieczenie, a przewody są zbyt cienkie, to w przypadku przeciążenia bezpiecznik nie zadziała, a przewody zaczną się grzać, topić izolację i w konsekwencji mogą spowodować pożar. Takie działanie jest niezwykle niebezpieczne i nieodpowiedzialne.
Przekrój przewodów a prąd 25A: fundamentalna zasada, która ratuje życie i dom
Dla obciążenia rzędu 25A, zgodnie z normami i dobrymi praktykami, wymagany jest przewód miedziany o przekroju co najmniej 4 mm². Jest to fundamentalna zasada bezpieczeństwa. Zastosowanie mniejszego przekroju, na przykład 2,5 mm² (który jest standardem dla większości gniazdek domowych i zazwyczaj zabezpieczany bezpiecznikiem B16), przy zabezpieczeniu 25A, jest proszeniem się o kłopoty. Taki przewód nie jest w stanie bezpiecznie przewodzić tak dużego prądu, co prowadzi do jego przegrzewania, degradacji izolacji i, niestety, bardzo realnego ryzyka pożaru. Zawsze upewnij się, że przekrój przewodów jest odpowiednio dobrany do zastosowanego zabezpieczenia.
Przeczytaj również: Gdzie jest bezpiecznik w piekarniku Amica? Poradnik krok po kroku
Kiedy musisz wezwać elektryka z uprawnieniami SEP, a kiedy możesz działać sam?
Moja rada jest prosta i stanowcza: wszelkie modyfikacje w instalacji elektrycznej, a w szczególności te dotyczące rozdzielnicy, zabezpieczeń czy głównych obwodów, powinny być wykonywane wyłącznie przez elektryka posiadającego aktualne i ważne uprawnienia SEP (Stowarzyszenia Elektryków Polskich). Samodzielne ingerencje w instalację elektryczną są nie tylko niebezpieczne dla Twojego zdrowia i życia, ale także mogą prowadzić do poważnych konsekwencji prawnych, utraty gwarancji, a nawet problemów z ubezpieczycielem w razie awarii. Nie ryzykuj zaufaj profesjonalistom.
