Jaki bezpiecznik do płyty indukcyjnej 400V? Kluczowe aspekty wyboru i bezpieczeństwa instalacji.
- Dla płyt o mocy około 7,4 kW zasilanych trójfazowo (400V) najczęściej zaleca się wyłącznik nadprądowy 3x16A o charakterystyce C.
- Płyty indukcyjne wymagają bezpieczników o charakterystyce C (zwłocznej), ze względu na wysoki prąd rozruchowy, który mógłby powodować niepotrzebne wyłączanie bezpieczników typu B.
- W przypadku podłączenia płyty 400V do instalacji jednofazowej (230V), dla mocy 7,4 kW potrzebne jest zabezpieczenie o wartości co najmniej 32A, co może być problemem w starszych instalacjach.
- Dobór bezpiecznika musi być ściśle powiązany z przekrojem przewodów w instalacji; dla 400V zaleca się minimum 5x2,5 mm², a często nawet 4 mm².
- Konieczne jest zlecenie podłączenia płyty indukcyjnej elektrykowi z uprawnieniami SEP, aby zapewnić bezpieczeństwo i zachować gwarancję urządzenia.
- Płyta indukcyjna powinna mieć zawsze dedykowany obwód z własnym zabezpieczeniem.
Poznaj różnicę między "siłą" (400V) a standardowym gniazdkiem (230V)
W domowej instalacji elektrycznej spotykamy się zazwyczaj z dwoma rodzajami zasilania: jednofazowym (230V) i trójfazowym (400V), potocznie nazywanym "siłą". Standardowe gniazdka w naszych domach dostarczają prąd jednofazowy. Z kolei instalacja trójfazowa, czyli właśnie "siła", to trzy niezależne fazy prądu, które pozwalają na zasilanie urządzeń o znacznie większej mocy. Płyty indukcyjne, ze względu na swoje wysokie zapotrzebowanie na energię, często wymagają właśnie zasilania trójfazowego. Dzięki temu obciążenie rozkłada się na trzy fazy, co pozwala na zastosowanie mniejszych prądów w każdej z nich i tym samym na użycie mniejszych zabezpieczeń oraz cieńszych przewodów niż w przypadku podłączenia tej samej mocy do jednej fazy. To kluczowa różnica, która bezpośrednio wpływa na dobór odpowiednich bezpieczników.
Moc Twojej płyty indukcyjnej pierwszy krok do właściwego zabezpieczenia
Zanim w ogóle pomyślimy o typie czy wartości bezpiecznika, musimy poznać moc przyłączeniową naszej płyty indukcyjnej. To absolutnie fundamentalny parametr, który znajdziemy w instrukcji obsługi urządzenia lub na tabliczce znamionowej. Płyty indukcyjne mają zazwyczaj moc od 3,7 kW do nawet ponad 11 kW. Im większa moc, tym większy prąd będzie pobierać urządzenie, a co za tym idzie tym silniejsze zabezpieczenie będzie potrzebne. Ignorowanie tego parametru to prosta droga do problemów, od częstego "wybijania" bezpieczników po poważniejsze awarie.
Konsekwencje błędu: co się stanie, gdy bezpiecznik jest źle dobrany?
Niewłaściwy dobór bezpiecznika to nie tylko drobna niedogodność, ale realne zagrożenie. W mojej praktyce spotkałem się z wieloma problemami wynikającymi z ignorowania zaleceń producenta i norm:
- Częste "wybijanie" bezpiecznika: Jeśli bezpiecznik jest zbyt słaby (ma zbyt niską wartość prądową) lub ma niewłaściwą charakterystykę (np. typu B zamiast C), będzie często wyłączał obwód, nawet przy normalnym użytkowaniu płyty, co jest frustrujące i zakłóca pracę.
- Ryzyko awarii urządzenia: Niewłaściwe zabezpieczenie może prowadzić do uszkodzenia płyty indukcyjnej, szczególnie jej delikatnej elektroniki, w przypadku przepięć lub zwarć.
- Przegrzewanie się instalacji elektrycznej: Zbyt duży bezpiecznik, niedopasowany do przekroju przewodów, nie zadziała w porę, gdy instalacja będzie przeciążona. Skutkuje to przegrzewaniem się przewodów, co jest bezpośrednią przyczyną pożarów.
- Ryzyko pożaru: To najpoważniejsza konsekwencja. Przegrzane przewody mogą zapalić izolację, a stąd już krótka droga do pożaru całego mieszkania czy domu.
- Utrata gwarancji producenta: Większość producentów jasno zaznacza w warunkach gwarancji, że urządzenie musi być podłączone przez wykwalifikowanego elektryka zgodnie z obowiązującymi normami i zaleceniami. Błędny dobór bezpiecznika i samodzielny montaż to niemal pewna utrata gwarancji.
Charakterystyka B czy C? Rozszyfrowujemy oznaczenia bezpieczników

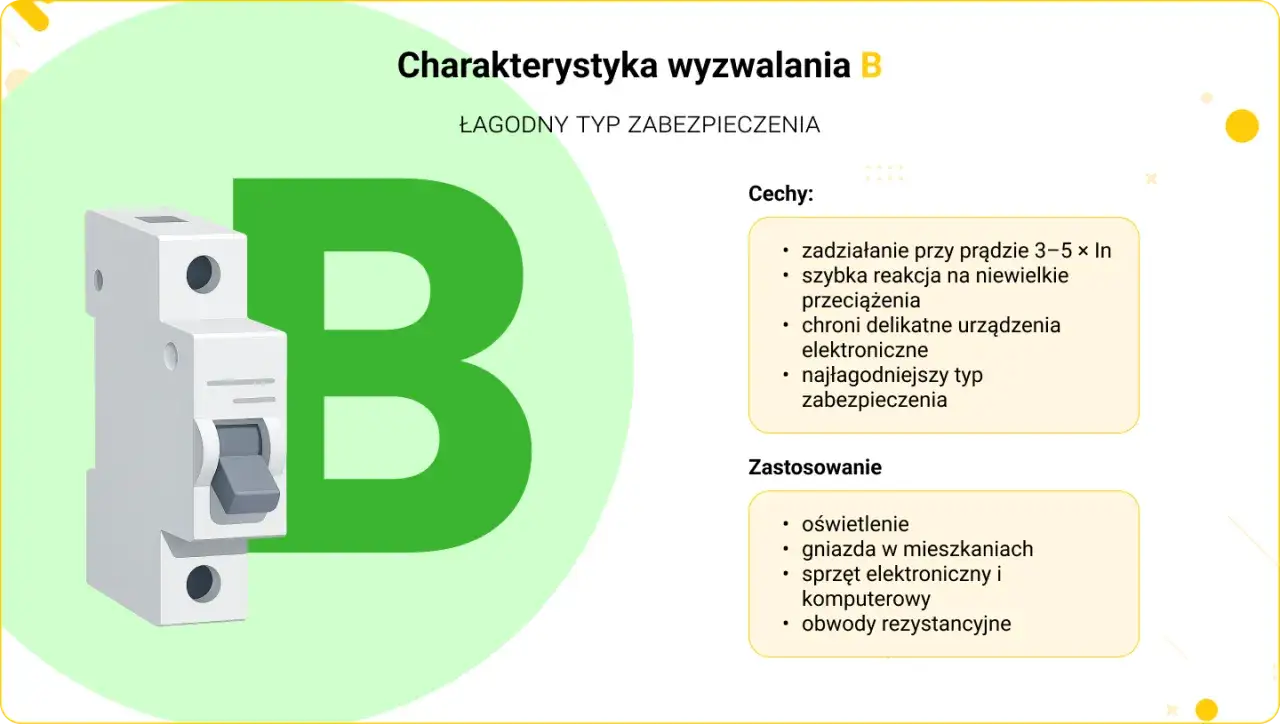

Bezpiecznik typu B dlaczego najczęściej nie nadaje się do indukcji?
Bezpieczniki typu B, nazywane również bezpiecznikami o charakterystyce szybkiej, są powszechnie stosowane w domowych instalacjach do zabezpieczania obwodów oświetleniowych czy gniazd wtykowych. Charakteryzują się tym, że wyłączają obwód, gdy prąd przekroczy ich wartość znamionową od 3 do 5 razy. Problem w tym, że płyty indukcyjne, podobnie jak wiele innych urządzeń z silnikami czy zaawansowaną elektroniką, generują tzw. wysoki prąd rozruchowy. Oznacza to, że w momencie włączenia, przez ułamek sekundy, pobierają znacznie więcej prądu niż podczas normalnej pracy. Bezpiecznik typu B, reagując na ten krótkotrwały, ale intensywny wzrost prądu, może niepotrzebnie wyłączać obwód, co jest niezwykle irytujące i zakłóca komfort użytkowania płyty.
Bezpiecznik typu C idealny partner dla Twojej płyty i jej prądów rozruchowych
Dlatego właśnie dla płyt indukcyjnych zaleca się stosowanie bezpieczników typu C, czyli o charakterystyce zwłocznej. Ich próg zadziałania jest znacznie wyższy wyłączają obwód dopiero, gdy prąd przekroczy wartość znamionową od 5 do 10 razy. Dzięki tej większej tolerancji na krótkotrwałe przeciążenia, bezpiecznik typu C doskonale radzi sobie z prądami rozruchowymi płyty indukcyjnej, nie wyłączając jej bez potrzeby. Zapewnia to stabilną pracę urządzenia i eliminuje frustrację związaną z ciągłym "wybijaniem" bezpieczników.
Krótkie porównanie: kiedy B, a kiedy C ma sens w domowej instalacji?
Aby ułatwić zrozumienie różnic, przygotowałem krótkie porównanie:
| Typ bezpiecznika | Zastosowanie i charakterystyka |
|---|---|
| Typ B | Idealny do obwodów oświetleniowych, gniazd ogólnego przeznaczenia. Reaguje szybko na niewielkie przeciążenia (3-5x prąd znamionowy). |
| Typ C | Niezbędny dla urządzeń z wysokim prądem rozruchowym, takich jak płyty indukcyjne, silniki, niektóre elektronarzędzia. Reaguje z opóźnieniem na większe przeciążenia (5-10x prąd znamionowy). |
Jaki bezpiecznik dla płyty 400V? Konkretne zalecenia dla instalacji trójfazowej
Standard dla płyt o mocy ~7.4 kW: dlaczego 3x16A to najczęstszy wybór?
Dla większości standardowych płyt indukcyjnych o mocy około 7,4 kW, zasilanych trójfazowo (400V), najczęściej zalecanym i stosowanym zabezpieczeniem jest wyłącznik nadprądowy 3x16A o charakterystyce C. Co oznacza to oznaczenie? "3x" wskazuje na to, że jest to zabezpieczenie trójfazowe, czyli składa się z trzech połączonych ze sobą wyłączników, po jednym na każdą fazę. "16A" to wartość prądu znamionowego dla każdej z tych faz, a "C" to wspomniana już charakterystyka zwłoczna, niezbędna dla płyt indukcyjnych. Taki układ pozwala na efektywne rozłożenie obciążenia na trzy fazy, co jest optymalnym rozwiązaniem dla urządzeń o tej mocy.
Jak odczytać zalecenia producenta w instrukcji obsługi płyty?
Niezależnie od moich ogólnych zaleceń, instrukcja obsługi Twojej konkretnej płyty indukcyjnej jest świętością. To tam producent podaje precyzyjne informacje dotyczące wymaganego zabezpieczenia. Zazwyczaj znajdziesz je w sekcji dotyczącej instalacji, podłączenia elektrycznego lub parametrów technicznych. Szukaj informacji o "zabezpieczeniu minimalnym", "wymaganym zabezpieczeniu" lub "zalecanym bezpieczniku". Producent najlepiej wie, jakie są specyficzne wymagania jego urządzenia, dlatego zawsze kieruj się jego wskazówkami.
Czy zawsze musi to być 16A? Analiza w zależności od mocy urządzenia
Choć 3x16A jest standardem dla płyt o mocy około 7,4 kW, to nie jest to wartość uniwersalna. Jeśli Twoja płyta ma inną moc, wartość amperażu bezpiecznika może się różnić. Na przykład, dla płyt o niższej mocy (np. 3,7 kW, choć te częściej podłącza się jednofazowo) zabezpieczenie może być mniejsze, a dla płyt o bardzo wysokiej mocy (np. 11 kW i więcej) może być konieczne zastosowanie zabezpieczenia 3x20A lub nawet 3x25A. Zawsze pamiętaj o przeliczeniu mocy na prąd (P = U * I dla jednofazowych, P = sqrt(3) * U * I dla trójfazowych) i porównaniu z zaleceniami producenta, a także z dopuszczalnym obciążeniem przewodów.
Płyta 400V podłączona do jednej fazy (230V)? Zobacz, co się zmienia
Zmiana zasad gry: dlaczego potrzebujesz bezpiecznika o wyższej wartości (np. 32A)?
Wiele płyt indukcyjnych, mimo że są przeznaczone do zasilania trójfazowego (400V), oferuje możliwość podłączenia do instalacji jednofazowej (230V). To rozwiązanie często wybierane jest w mieszkaniach, gdzie nie ma dostępu do "siły". Jednak wiąże się to z drastyczną zmianą wymagań dotyczących zabezpieczenia. Jeśli płytę o mocy 7,4 kW podłączymy do jednej fazy, cała moc musi być dostarczona przez jeden obwód. Proste obliczenie (Moc = Napięcie * Prąd) pokazuje, że dla 7400W i 230V potrzebujemy prądu około 32A. Oznacza to, że w takim przypadku niezbędne będzie zastosowanie bezpiecznika jednofazowego o wartości co najmniej 32A (charakterystyka C). To znacznie więcej niż standardowe 16A, które często spotykamy w domowych instalacjach.Ograniczenia instalacji jednofazowej na co uważać w starszym budownictwie?
Podłączenie płyty indukcyjnej o dużej mocy (np. 7,4 kW) do instalacji jednofazowej, zwłaszcza w starszym budownictwie, może napotkać na poważne przeszkody. Przede wszystkim, starsze instalacje często nie są przystosowane do tak dużych obciążeń. Przewody mogą mieć zbyt mały przekrój (np. 2,5 mm² zamiast wymaganych dla 32A 4 mm² lub więcej), co grozi ich przegrzewaniem i pożarem. Dodatkowo, moc przyłączeniowa całego mieszkania (czyli maksymalna moc, jaką może dostarczyć zakład energetyczny) może być niewystarczająca. Często w starszych blokach wynosi ona 5-7 kW, co oznacza, że sama płyta indukcyjna mogłaby przekroczyć ten limit, powodując wyłączanie głównego zabezpieczenia w mieszkaniu lub nawet w skrzynce na klatce schodowej. Zawsze należy to sprawdzić przed podjęciem decyzji o podłączeniu jednofazowym.
Nie tylko bezpiecznik! Dodatkowe elementy kluczowe dla bezpiecznej instalacji
Grubość ma znaczenie: jak przekrój przewodów wpływa na dobór zabezpieczenia?
Dobór bezpiecznika jest nierozerwalnie związany z przekrojem przewodów w instalacji. To zasada, której nie wolno łamać! Bezpiecznik ma za zadanie chronić przewody przed przegrzaniem. Jeśli zastosujemy zbyt duży bezpiecznik do zbyt cienkich przewodów, bezpiecznik nie zadziała, a przewody będą się grzać, co może doprowadzić do stopienia izolacji, zwarcia, a w konsekwencji do pożaru. Dla instalacji trójfazowej 400V pod płytę indukcyjną zalecam przewód o przekroju minimum 5x2,5 mm² (pięć żył, każda o przekroju 2,5 mm²). Wielu doświadczonych elektryków, w tym ja, dla pełnego bezpieczeństwa i przyszłej rozbudowy instalacji, sugeruje nawet przewód o przekroju 4 mm². Zawsze upewnij się, że przekrój przewodów jest odpowiedni do wartości zastosowanego zabezpieczenia.
Wyłącznik różnicowoprądowy (RCD) dodatkowa ochrona przed porażeniem
Oprócz wyłącznika nadprądowego, czyli popularnego bezpiecznika, w nowoczesnych instalacjach elektrycznych niezbędnym elementem jest wyłącznik różnicowoprądowy (RCD). Jego rola jest kluczowa: chroni on ludzi przed porażeniem prądem elektrycznym, wykrywając nawet niewielkie upływy prądu do ziemi (np. w przypadku uszkodzenia izolacji urządzenia) i szybko odcinając zasilanie. Dla płyt indukcyjnych, ze względu na ich specyfikę i obecność elementów elektronicznych, zaleca się stosowanie RCD typu A lub B, a nie standardowego typu AC. Typ A jest odporny na prądy pulsujące, a typ B dodatkowo na prądy stałe, które mogą pojawić się w obwodach z zaawansowaną elektroniką.
Płyta indukcyjna musi mieć własny obwód zasada, której nie wolno łamać
To absolutna podstawa bezpiecznej i prawidłowo działającej instalacji. Płyta indukcyjna, ze względu na swoje wysokie zapotrzebowanie na moc, musi być podłączona do dedykowanego, niezależnego obwodu elektrycznego. Oznacza to, że ma mieć swoje własne zabezpieczenie w rozdzielnicy i nie wolno podłączać do tego samego obwodu żadnych innych urządzeń, takich jak piekarnik, zmywarka czy lodówka. Podłączenie płyty indukcyjnej do obwodu z innymi odbiornikami niemal gwarantuje częste wyłączanie zabezpieczeń i przeciążenie instalacji, co, jak już wiemy, jest bardzo niebezpieczne.
Najczęstsze błędy przy podłączaniu płyty indukcyjnej i jak ich unikać
Błąd #1: Ignorowanie prądu rozruchowego i wybór bezpiecznika typu B
To jeden z najczęściej popełnianych błędów, o którym już wspominałem. Wielu ludzi, nieświadomych specyfiki płyt indukcyjnych, instaluje bezpiecznik typu B, który jest powszechny w domach. Efektem są ciągłe i irytujące wyłączenia obwodu za każdym razem, gdy płyta jest intensywnie używana, zwłaszcza przy jednoczesnym włączaniu kilku pól grzewczych. Pamiętajmy, że płyta indukcyjna potrzebuje bezpiecznika o charakterystyce C, który toleruje krótkotrwałe, wysokie prądy rozruchowe.
Błąd #2: "Na wszelki wypadek dam większy" prosta droga do pożaru
Innym, równie niebezpiecznym błędem jest myślenie, że "na wszelki wypadek" lepiej zainstalować bezpiecznik o większej wartości prądowej niż zalecana. To fatalne podejście! Bezpiecznik ma za zadanie chronić przewody w ścianach. Jeśli jest zbyt duży, to w przypadku przeciążenia instalacji nie zadziała w odpowiednim momencie, a całe obciążenie spadnie na przewody. Skutkuje to ich przegrzewaniem, topieniem izolacji, zwarciem i, co najgorsze, pożarem. Zawsze dobieraj bezpiecznik zgodnie z zaleceniami producenta i, co najważniejsze, z przekrojem przewodów w Twojej instalacji.
Przeczytaj również: Zasilanie bezpiecznika: od góry czy od dołu? Decyzja eksperta!
Błąd #3: Samodzielne podłączenie bez uprawnień utrata gwarancji i ryzyko
Podłączanie płyty indukcyjnej, zwłaszcza tej zasilanej 400V, to nie jest zadanie dla amatora. Wymaga to nie tylko wiedzy, ale i odpowiednich uprawnień (SEP). Samodzielne podłączenie jest niebezpieczne, niezgodne z przepisami i, co równie ważne z perspektywy użytkownika, skutkuje natychmiastową utratą gwarancji producenta. W razie awarii lub, co gorsza, pożaru spowodowanego błędnym podłączeniem, ubezpieczyciel może odmówić wypłaty odszkodowania. Zawsze zleć to zadanie wykwalifikowanemu elektrykowi, który wystawi protokół podłączenia to Twoje zabezpieczenie.
Twoja lista kontrolna przed wezwaniem elektryka
Zanim wezwiesz elektryka do podłączenia płyty indukcyjnej, przygotuj się, aby proces przebiegł sprawnie i bezpiecznie. Oto Twoja lista kontrolna:- Sprawdź moc płyty i zalecenia producenta dotyczące zabezpieczenia, które znajdziesz w instrukcji obsługi. Będziesz mógł przekazać te informacje elektrykowi.
- Upewnij się, że masz w domu instalację trójfazową ("siłę") i czy do miejsca montażu płyty doprowadzony jest odpowiedni przewód (np. 5x2,5 mm² lub 5x4 mm²). Jeśli nie, elektryk będzie musiał ocenić możliwości adaptacji instalacji.
- Zleć montaż specjaliście wykwalifikowanemu elektrykowi z uprawnieniami SEP. To jedyne bezpieczne rozwiązanie, które zapewni prawidłowe działanie urządzenia, bezpieczeństwo domowników i zachowanie gwarancji producenta.
