Zasilanie bezpiecznika: od góry czy od dołu? Decyzja eksperta!

W świecie instalacji elektrycznych, gdzie bezpieczeństwo i niezawodność są priorytetem, pozornie proste pytanie o kierunek podłączenia zasilania do wyłączników nadprądowych (popularnych „bezpieczników”) budzi zaskakująco wiele dyskusji. Czy zasilanie powinno być zawsze podłączone „od góry”, czy też nowoczesna aparatura dopuszcza elastyczność i podłączenie „od dołu”? Rozwiejmy ten techniczny dylemat, który ma kluczowe znaczenie dla bezpieczeństwa i czytelności każdej rozdzielnicy.

Dlaczego to pytanie w ogóle powstaje i dlaczego odpowiedź nie jest oczywista?

Dylemat dotyczący kierunku zasilania wyłączników nadprądowych wynika z kilku czynników. Z jednej strony mamy głęboko zakorzenioną tradycję i dobrą praktykę instalatorską, która od lat wskazuje na zasilanie "od góry". Z drugiej strony, ewolucja technologii aparatury modułowej sprawiła, że wielu producentów projektuje swoje urządzenia w sposób, który technicznie dopuszcza podłączenie zasilania z obu stron. Brak jednoznacznych, twardych regulacji w normach (takich jak PN-HD 60364) dodatkowo potęguje to pytanie, pozostawiając pole do interpretacji i, co najważniejsze, do sprawdzenia dokumentacji konkretnego aparatu.

Co znajdziesz w tym artykule: od "starej szkoły" po najnowsze wytyczne

• Tradycyjne podejście do zasilania wyłączników i jego uzasadnienie.
• Rola dokumentacji producenta jako ostatecznej wyroczni w kwestii podłączenia.
• Jak nowoczesna konstrukcja aparatury wpływa na możliwości podłączenia.
• Kiedy zasilanie od dołu jest nie tylko dopuszczalne, ale wręcz pożądane (np. szyny grzebieniowe).
• Kluczowe kwestie bezpieczeństwa i konsekwencji w projektowaniu rozdzielnicy.
• Specyfika podłączania wyłączników różnicowoprądowych (RCD).

Tradycja i bezpieczeństwo: Dlaczego zasilanie od góry to podstawa?

Logika i przejrzystość: jak uporządkowana rozdzielnica ratuje życie

Z mojego wieloletniego doświadczenia wynika, że tradycyjne podłączanie zasilania od góry w wyłącznikach nadprądowych to nie tylko kwestia przyzwyczajenia, ale przede wszystkim logiki i przejrzystości. Taki układ tworzy intuicyjną strukturę w rozdzielnicy: prąd "wpływa" z góry, a "wypływa" na obwody chronione od dołu. Ułatwia to błyskawiczną identyfikację obwodów, co jest nieocenione podczas prac serwisowych, pomiarowych czy w sytuacjach awaryjnych. Kiedy rozdzielnica jest uporządkowana, ryzyko błędu ludzkiego maleje, a to bezpośrednio przekłada się na bezpieczeństwo.

Bezpieczeństwo przede wszystkim: dlaczego elektryk spodziewa się napięcia na górnych zaciskach?

Dla każdego elektryka pracującego przy instalacji, przewidywalność to podstawa bezpieczeństwa. W większości przypadków, gdy otwieramy rozdzielnicę, automatycznie zakładamy, że napięcie zasilające znajduje się na górnych zaciskach wyłącznika, a dolne prowadzą do obwodu, który możemy bezpiecznie odłączyć i sprawdzić. Odstępstwo od tej zasady bez wyraźnego, jednoznacznego oznaczenia stwarza poważne ryzyko porażenia prądem. Wyobraźmy sobie sytuację, w której elektryk, przyzwyczajony do standardowego układu, odłącza dolne zaciski, sądząc, że są one pozbawione napięcia, podczas gdy w rzeczywistości to właśnie tam jest podłączone zasilanie. To scenariusz, którego za wszelką cenę chcemy uniknąć.

Czy to jest wymóg prawny? Rola norm a "dobrej praktyki" w Polsce

Warto podkreślić, że zasilanie od góry nie jest twardym wymogiem prawnym w polskich ani europejskich normach, takich jak seria PN-HD 60364. Normy te skupiają się na ogólnych zasadach bezpieczeństwa, doborze przewodów, zabezpieczeń czy ochronie przeciwporażeniowej. Kierunek podłączenia zasilania do wyłącznika nadprądowego jest natomiast powszechnie przyjętą "dobrą praktyką" lub "sztuką instalatorską". Oznacza to, że choć prawo nie nakazuje tego wprost, jest to standard, którego należy przestrzegać, aby instalacja była bezpieczna, funkcjonalna i łatwa w obsłudze dla każdego kwalifikowanego elektryka.

Choć normy nie narzucają kierunku zasilania, to właśnie "dobra praktyka" i przewidywalność są fundamentem bezpiecznej i czytelnej instalacji elektrycznej. Odstępstwa od niej bez wyraźnego uzasadnienia i oznaczenia to proszenie się o kłopoty.

Nowoczesna aparatura: Czy producenci zmieniają zasady?

Instrukcja producenta jako ostateczna wyrocznia: dlaczego musisz ją przeczytać?

W dzisiejszych czasach, kiedy technologia idzie naprzód, dokumentacja techniczna producenta (karta katalogowa, instrukcja DTR) jest absolutnie najważniejszym źródłem informacji o dopuszczalnym sposobie podłączenia konkretnego aparatu. Niezależnie od tego, czy pracujemy z produktami Schneider Electric, Legrand, Eaton, Noark czy innych renomowanych marek, zawsze musimy sprawdzić, co producent mówi o swoim wyłączniku. To on zaprojektował i przetestował urządzenie, więc tylko on może jednoznacznie określić, czy dopuszcza zasilanie od góry, od dołu, czy może w obu kierunkach. Ignorowanie tej zasady to błąd, który może prowadzić do nieprawidłowego działania, a nawet uszkodzenia aparatu.

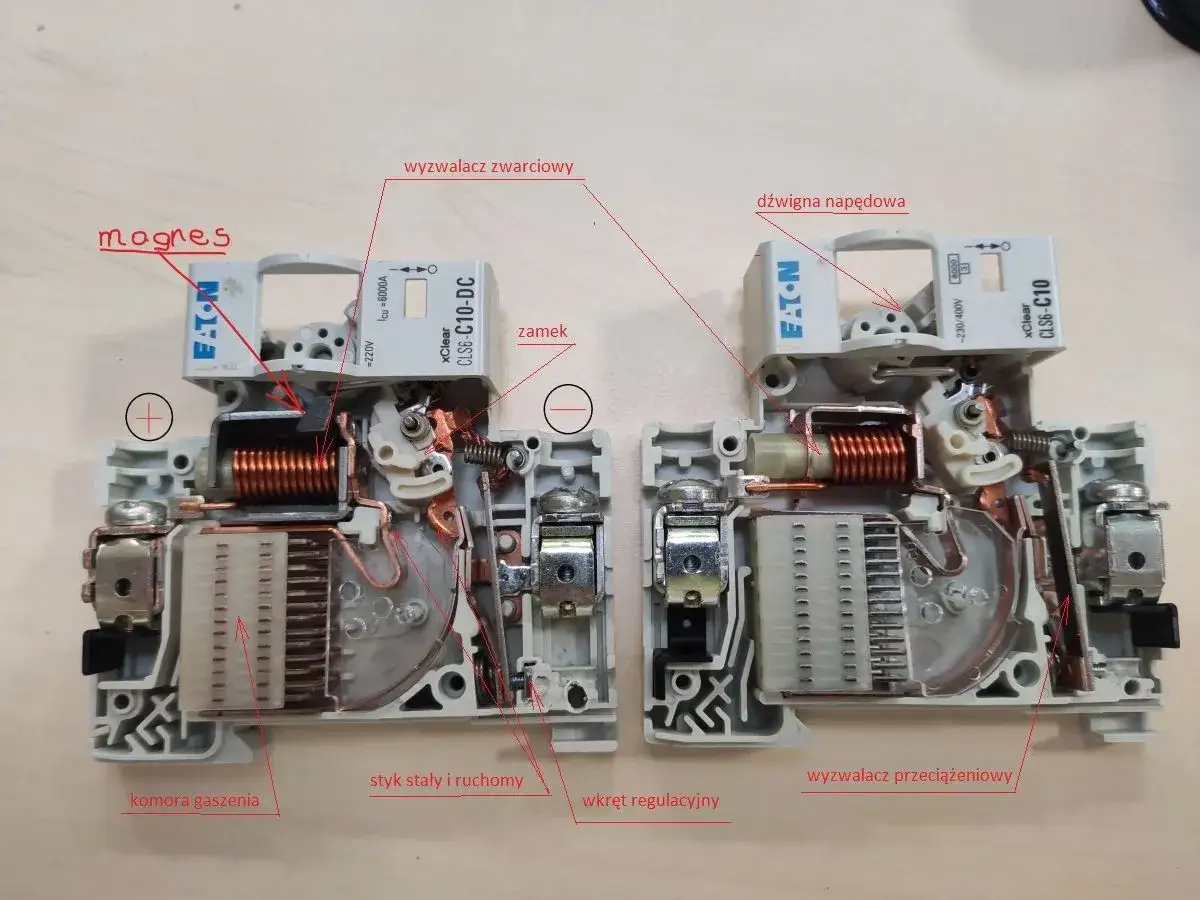

Techniczna rewolucja: jak budowa nowoczesnych "esek" zmieniła zasady gry

Czy zasilanie od dołu wpływa na żywotność i skuteczność bezpiecznika?

Bazując na danych od producentów i mojej wiedzy, mogę jednoznacznie stwierdzić, że w przypadku nowoczesnych aparatów, które zostały dopuszczone przez producenta do zasilania z obu stron, kierunek podłączenia zasilania nie wpływa na ich zdolność wyłączania ani parametry działania. Oznacza to, że wyłącznik nadprądowy będzie działał tak samo skutecznie, chroniąc obwód przed przeciążeniem i zwarciem, niezależnie od tego, czy prąd wpływa do niego od góry, czy od dołu. Kluczowe jest jednak to "dopuszczenie przez producenta" bez tego zapewnienia, zawsze należy stosować tradycyjną zasadę zasilania od góry.

Kiedy zasilanie od dołu jest uzasadnione?

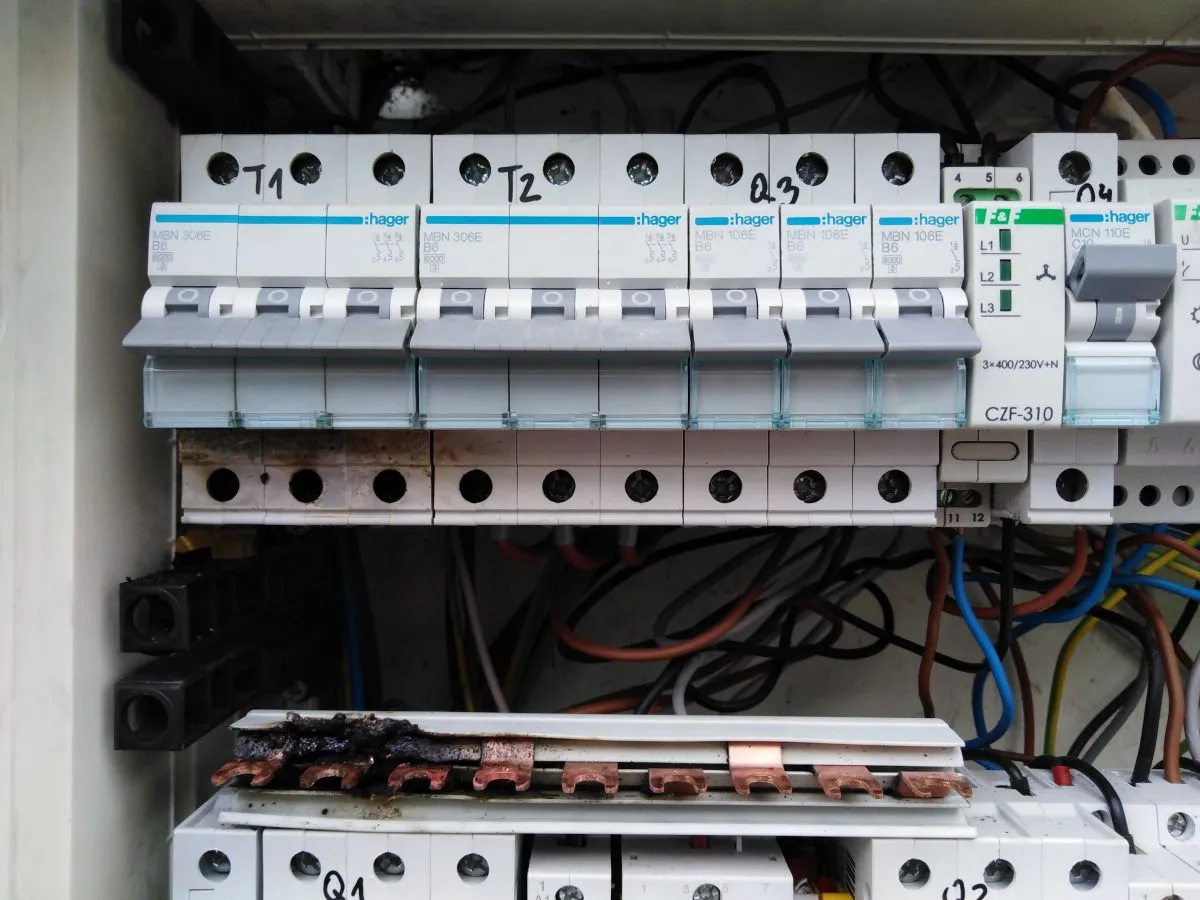

Kluczowy wyjątek: rola szyn łączeniowych (grzebieniowych) w rozdzielnicy

Najczęstszym i całkowicie akceptowalnym wyjątkiem od reguły zasilania z góry jest stosowanie szyn łączeniowych, popularnie nazywanych grzebieniowymi lub sztyftowymi. Szyny te służą do szybkiego i estetycznego połączenia wielu aparatów modułowych w rozdzielnicy. Bardzo często, ze względów konstrukcyjnych i dla zachowania porządku w okablowaniu, szyna grzebieniowa jest montowana na dolnych zaciskach aparatów. W takiej konfiguracji, zasilanie do szyny doprowadza się zazwyczaj z jednego końca, co oznacza, że wyłączniki są zasilane "od dołu". Jest to powszechna, prawidłowa i bezpieczna praktyka, pod warunkiem, że producent aparatów dopuszcza zasilanie z obu stron.

Optymalizacja miejsca i prowadzenia przewodów: czy zasilanie od dołu bywa wygodniejsze?

Zasilanie od dołu, szczególnie w połączeniu z szynami grzebieniowymi, może oferować praktyczne korzyści. Pozwala na optymalizację miejsca w rozdzielnicy, zwłaszcza gdy górna przestrzeń jest ograniczona lub gdy chcemy poprowadzić przewody zasilające w bardziej estetyczny i uporządkowany sposób. W niektórych konfiguracjach, doprowadzenie zasilania od dołu może uprościć prowadzenie głównych przewodów zasilających do szyny, a następnie rozprowadzenie ich do poszczególnych aparatów. To rozwiązanie jest często wybierane w nowoczesnych rozdzielnicach, gdzie liczy się każdy centymetr i estetyka wykonania.

Jak prawidłowo i bezpiecznie zrealizować podłączenie od dołu?

1. Sprawdź dokumentację producenta: Upewnij się, że konkretny model wyłącznika nadprądowego lub RCD dopuszcza zasilanie od dołu. To absolutna podstawa.
2. Zachowaj konsekwencję: Jeśli zdecydujesz się na zasilanie od dołu, zastosuj tę zasadę dla wszystkich aparatów w danej sekcji rozdzielnicy. Mieszanie kierunków jest niedopuszczalne.
3. Zapewnij czytelność: Jeśli zasilanie od dołu jest stosowane, rozważ wyraźne oznaczenie tego faktu na schemacie rozdzielnicy lub bezpośrednio w jej wnętrzu, aby każdy kolejny elektryk był świadomy układu.
4. Użyj odpowiednich narzędzi i technik: Dokręć zaciski z odpowiednim momentem obrotowym, użyj przewodów o właściwym przekroju i starannie ułóż okablowanie, aby uniknąć naprężeń.
5. Pamiętaj o bezpieczeństwie: Przed przystąpieniem do prac zawsze odłącz zasilanie główne i zweryfikuj brak napięcia.

Zasilanie z góry vs. z dołu: Porównanie i ryzyka

Zalety i wady zasilania od góry (tradycyjnie)

• Zalety:
  • Czytelność i intuicyjność: Zgodność z powszechną praktyką ułatwia identyfikację obwodów.
  • Bezpieczeństwo: Przewidywalne umiejscowienie napięcia zmniejsza ryzyko pomyłki podczas prac serwisowych.
  • Zgodność z "dobrą praktyką": Spełnia oczekiwania większości elektryków i inspektorów.
• Wady:
  • Mniejsza elastyczność: W niektórych układach, zwłaszcza z szynami grzebieniowymi, może być mniej wygodne lub estetyczne.
  • Potencjalne ograniczenia miejsca: W ciasnych rozdzielnicach prowadzenie przewodów z góry może być trudniejsze.

Zalety i wady zasilania od dołu (nowocześnie, z szyną)

• Zalety:
  • Elastyczność: Daje większe możliwości projektowe, szczególnie przy użyciu szyn grzebieniowych.
  • Estetyka i porządek: Umożliwia bardziej uporządkowane i estetyczne prowadzenie przewodów, zwłaszcza z szynami.
  • Optymalizacja miejsca: Może być korzystne w rozdzielnicach o ograniczonej przestrzeni górnej.
• Wady:
  • Odstępstwo od tradycji: Może być mniej intuicyjne dla elektryków przyzwyczajonych do standardowego układu.
  • Potencjalne ryzyko pomyłki: Bez konsekwencji i wyraźnego oznaczenia, zwiększa ryzyko dla osób serwisujących.
  • Wymóg sprawdzenia producenta: Nie każdy aparat dopuszcza takie podłączenie.

Największe ryzyko: chaos i brak konsekwencji w jednej rozdzielnicy

Chciałbym to podkreślić z całą mocą: największym zagrożeniem jest mieszanie kierunków zasilania w jednej rozdzielnicy. Sytuacja, w której jeden wyłącznik jest zasilany od góry, a sąsiedni od dołu, prowadzi do chaosu, braku przewidywalności i poważnego ryzyka dla osób serwisujących instalację. Taki brak konsekwencji jest błędem instalatorskim, który może mieć tragiczne konsekwencje. Niezależnie od wybranej metody, kluczowa jest spójność w całej rozdzielnicy. To gwarantuje bezpieczeństwo i łatwość późniejszej konserwacji.

Wyłączniki różnicowoprądowe (RCD): Czy zasady są identyczne?

Podobieństwa w podłączaniu RCD i wyłączników nadprądowych

Jeśli chodzi o wyłączniki różnicowoprądowe (RCD), zasady dotyczące kierunku zasilania są w większości takie same jak dla wyłączników nadprądowych. Wielu producentów projektuje swoje RCD w sposób, który technicznie dopuszcza zasilanie zarówno od góry, jak i od dołu. Podobnie jak w przypadku "esek", tradycyjnie zasilanie podłącza się do górnych zacisków, a odpływ do dolnych, co zapewnia spójność i czytelność w rozdzielnicy.

Na co zwrócić szczególną uwagę przy zasilaniu wyłączników RCD?

Również w przypadku RCD kluczowe jest sprawdzenie dokumentacji producenta. Chociaż ogólne zasady są podobne, budowa wewnętrzna RCD może być nieco bardziej złożona niż prostego wyłącznika nadprądowego, zwłaszcza w modelach z dodatkowymi funkcjami. Zawsze upewnij się, że producent wyraźnie dopuszcza zasilanie od dołu, jeśli planujesz takie rozwiązanie. Pamiętaj też o prawidłowym podłączeniu przewodów fazowych i neutralnego zgodnie z oznaczeniami na aparacie, co jest krytyczne dla prawidłowego działania ochrony różnicowoprądowej.

Ostateczny werdykt: Jak bezpiecznie podłączać aparaturę?

1. Krok 1: Sprawdź dokumentację techniczną aparatu (DTR)

   To jest absolutnie najważniejszy i pierwszy krok. Zawsze, bez wyjątku, zapoznaj się z kartą katalogową lub instrukcją producenta konkretnego wyłącznika. Tylko tam znajdziesz wiążącą informację o dopuszczalnym kierunku zasilania.

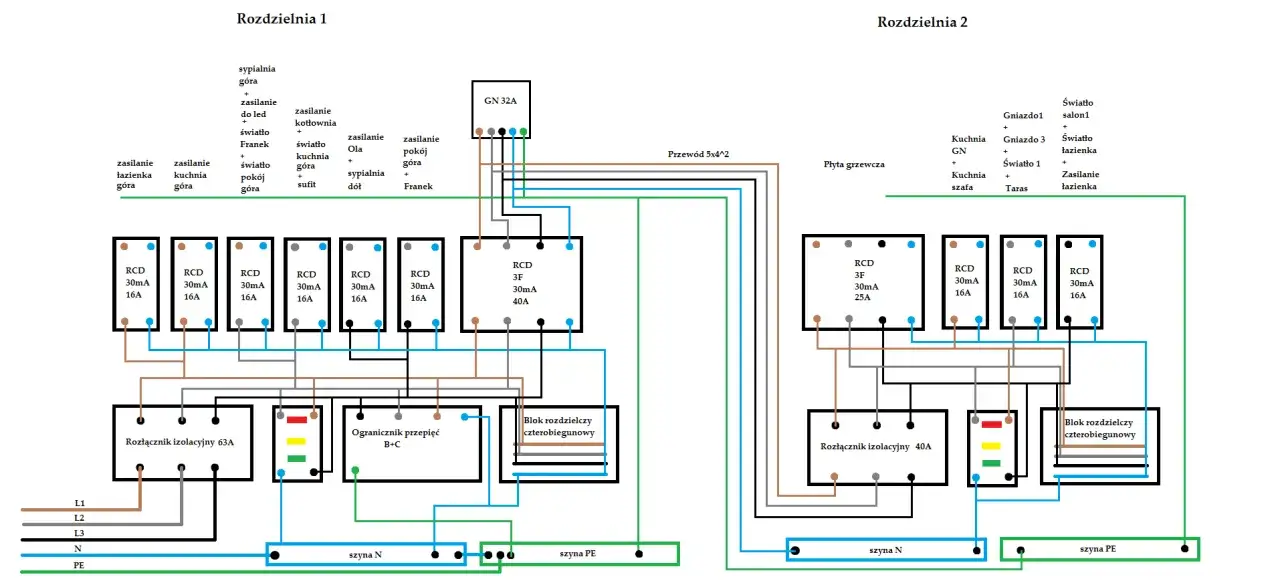

2. Krok 2: Zaplanuj układ całej rozdzielnicy dla maksymalnej czytelności

   Przed przystąpieniem do montażu zaplanuj rozmieszczenie aparatury i prowadzenie przewodów. Spójność i konsekwencja w układzie całej rozdzielnicy są kluczowe dla bezpieczeństwa i łatwości późniejszego serwisowania. Unikaj mieszania kierunków zasilania.

3. Krok 3: Jeśli nie ma przeciwwskazań, trzymaj się zasady "z góry na dół"

   W przypadku braku wyraźnych przeciwwskazań producenta lub specyficznych potrzeb (np. konieczności użycia szyn grzebieniowych na dole), zawsze doradzam stosowanie tradycyjnej zasady zasilania od góry. To sprawdzone, bezpieczne i intuicyjne rozwiązanie.

4. Przeczytaj również: Bezpieczniki do mieszkania w bloku: wybierz mądrze, chroń dom!

   Kiedy masz wątpliwości nie ryzykuj, skonsultuj się z kwalifikowanym elektrykiem

   Instalacje elektryczne to nie miejsce na eksperymenty. Jeśli masz jakiekolwiek wątpliwości dotyczące podłączenia, wyboru aparatury czy zgodności z normami, zawsze zasięgnij porady u doświadczonego i kwalifikowanego elektryka. Bezpieczeństwo jest najważniejsze!
