W dzisiejszych czasach, kiedy nasze domy są pełne urządzeń elektrycznych, a instalacje fotowoltaiczne stają się standardem, prawidłowy dobór zabezpieczeń elektrycznych jest absolutnie kluczowy. Ten artykuł to praktyczny przewodnik, który pomoże Ci zrozumieć zasady doboru bezpieczników, ich typy i charakterystyki, a także nauczy, jak dopasować je do obciążenia i przekroju przewodów, aby zapewnić bezpieczeństwo i niezawodność całej instalacji.
Prawidłowy dobór bezpieczników klucz do bezpieczeństwa i niezawodności instalacji elektrycznej
- W instalacjach domowych najczęściej stosuje się wyłączniki nadprądowe (tzw. "eski") o charakterystykach B, C lub D.
- Charakterystyka B jest idealna dla obwodów oświetleniowych i gniazd ogólnego przeznaczenia bez dużych prądów rozruchowych.
- Charakterystyka C jest uniwersalna i sprawdzi się w obwodach z urządzeniami o większych prądach rozruchowych, takich jak silniki.
- Prąd znamionowy bezpiecznika musi być zawsze dostosowany do długotrwałej obciążalności prądowej przewodu, nigdy na odwrót.
- W instalacjach fotowoltaicznych niezbędne są specjalistyczne zabezpieczenia DC po stronie prądu stałego, a zabezpieczenia AC są niedopuszczalne.
- Wyłączniki różnicowoprądowe (RCD) chronią przed porażeniem prądem i są obowiązkowe, ale nie zastępują zabezpieczeń nadprądowych.
Rola bezpiecznika w instalacji elektrycznej więcej niż tylko "korek"
Z mojego doświadczenia wiem, że wiele osób postrzega bezpiecznik jedynie jako "korek", który wyskakuje, gdy coś jest nie tak. W rzeczywistości jego rola jest znacznie bardziej złożona i krytyczna. Bezpieczniki i wyłączniki nadprądowe to pierwsza linia obrony Twojej instalacji elektrycznej i podłączonych do niej urządzeń. Ich podstawowym zadaniem jest ochrona przed dwoma głównymi zagrożeniami: przeciążeniami, czyli zbyt dużym prądem płynącym przez obwód, oraz zwarciami, czyli nagłym, niekontrolowanym przepływem prądu o bardzo wysokiej wartości.
Czym grozi błąd? Skutki zbyt słabego lub zbyt mocnego zabezpieczenia
Niewłaściwy dobór zabezpieczeń to prosta droga do poważnych problemów. Jako elektryk widziałem wiele przypadków, gdzie błędy w tym zakresie prowadziły do niebezpiecznych sytuacji. Oto główne konsekwencje:
- Ryzyko pożaru: Jeśli zabezpieczenie jest zbyt mocne w stosunku do przekroju przewodu, przewód może się przegrzać, a izolacja stopić, co w skrajnych przypadkach prowadzi do pożaru. Bezpiecznik nie zadziała na czas, by chronić przewód.
- Brak skutecznej ochrony: Zbyt słabe zabezpieczenie może prowadzić do częstego i nieuzasadnionego wyłączania się obwodów, co jest irytujące, ale przede wszystkim świadczy o tym, że instalacja nie jest prawidłowo chroniona przed faktycznymi przeciążeniami.
- Uszkodzenie urządzeń: W przypadku zwarcia, zbyt wolno działające lub niewłaściwie dobrane zabezpieczenie może doprowadzić do uszkodzenia podłączonych urządzeń, a nawet całej instalacji.
- Porażenie prądem: Chociaż bezpieczniki nadprądowe nie chronią bezpośrednio przed porażeniem, to brak prawidłowych zabezpieczeń może pośrednio zwiększyć ryzyko, jeśli uszkodzenia instalacji nie zostaną szybko wykryte.
Rodzaje bezpieczników w instalacji elektrycznej wyłączniki nadprądowe i topikowe
Wyłączniki nadprądowe ("eski") standard w nowoczesnym budownictwie
Wyłączniki nadprądowe, potocznie nazywane "eskami", to dziś najpopularniejsze zabezpieczenia w domowych instalacjach elektrycznych. Ich główną zaletą jest możliwość ponownego załączenia po usunięciu przyczyny zadziałania, bez konieczności wymiany elementu. Działają na zasadzie bimetalu (ochrona przed przeciążeniem) i cewki elektromagnetycznej (ochrona przed zwarciem). Co ważne, występują w różnych typach, czyli charakterystykach (B, C, D), które determinują ich próg zadziałania w przypadku zwarcia. To właśnie te charakterystyki są kluczowe przy odpowiednim doborze do konkretnego obwodu, o czym opowiem szczegółowo w dalszej części.Klasyczne bezpieczniki topikowe kiedy wciąż mają zastosowanie?
Klasyczne bezpieczniki topikowe, choć w instalacjach domowych zostały w dużej mierze wyparte przez wyłączniki nadprądowe, wciąż mają swoje zastosowanie. Spotkamy je przede wszystkim w zabezpieczeniach przedlicznikowych (w złączach kablowych) oraz w niektórych instalacjach przemysłowych. Ich działanie polega na przepaleniu się cienkiego drutu (topika) wewnątrz wkładki bezpiecznikowej w momencie przekroczenia dopuszczalnego prądu. Po każdym zadziałaniu konieczna jest wymiana całej wkładki, co jest ich główną wadą w porównaniu do "esek". Mimo to, w niektórych zastosowaniach, zwłaszcza tam, gdzie wymagana jest bardzo wysoka zdolność wyłączania, bezpieczniki topikowe wciąż są niezastąpione.
Rola wyłącznika różnicowoprądowego (RCD) ochrona, której nie zapewni "eska"
Muszę podkreślić, że wyłącznik różnicowoprądowy, czyli RCD (Residual Current Device), to zupełnie inny rodzaj zabezpieczenia niż "eska". Jego zadaniem nie jest ochrona przed przeciążeniami czy zwarciami. RCD chroni nas przede wszystkim przed porażeniem prądem elektrycznym, wykrywając nawet niewielkie upływy prądu do ziemi, które mogą świadczyć o uszkodzeniu izolacji lub bezpośrednim kontakcie człowieka z elementem pod napięciem. W nowoczesnych instalacjach RCD jest obowiązkowy i stanowi nieodzowne uzupełnienie wyłączników nadprądowych, zapewniając kompleksową ochronę użytkowników.

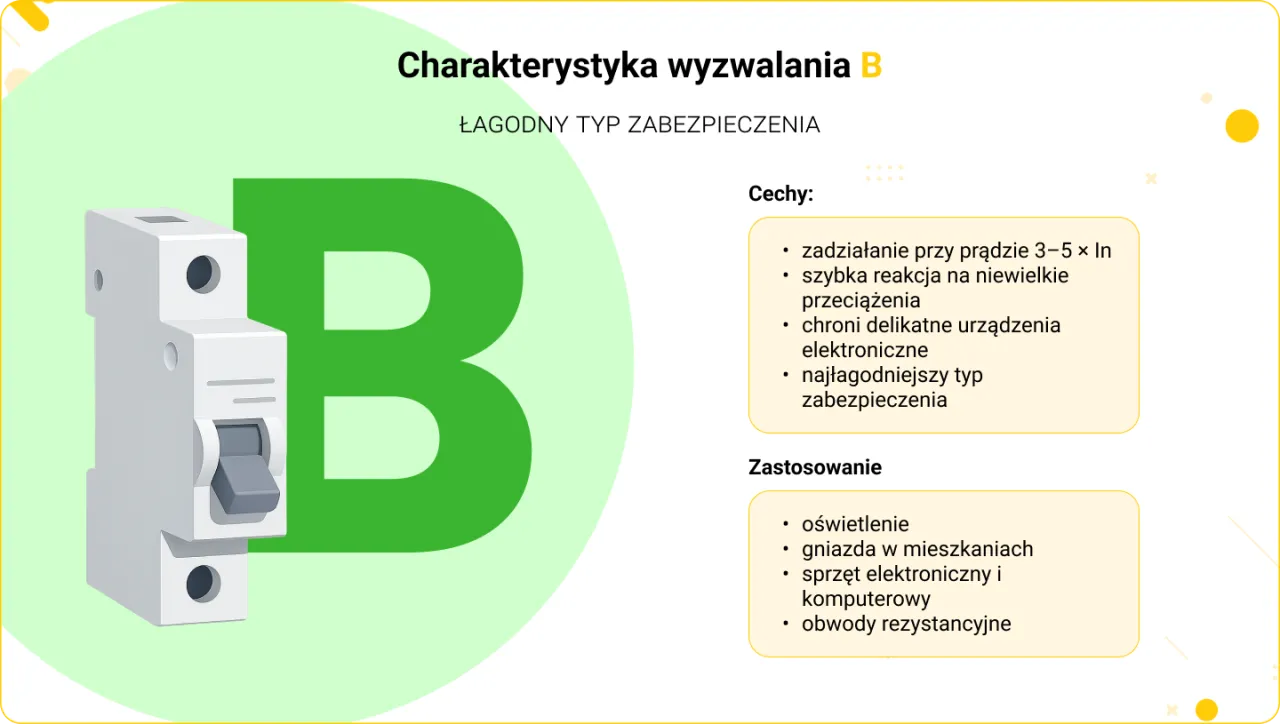

Charakterystyki wyłączników nadprądowych B, C, D co oznaczają?
Zrozumienie charakterystyk wyłączników nadprądowych to podstawa prawidłowego doboru. Każda z nich określa, jak szybko wyłącznik zadziała w przypadku zwarcia. Oto porównanie:
| Charakterystyka | Próg zadziałania (orientacyjny) | Typowe zastosowanie w domu i przykładowe urządzenia |
|---|---|---|
| B | Od 3 do 5 razy prąd znamionowy (In) | Obwody oświetleniowe, gniazda wtykowe ogólnego przeznaczenia, gdzie nie występują duże prądy rozruchowe (np. oświetlenie LED, RTV, drobne AGD). Zapewnia najszybsze zadziałanie. |
| C | Od 5 do 10 razy prąd znamionowy (In) | Najbardziej uniwersalna, stosowana do obwodów z urządzeniami o większych prądach rozruchowych (np. silniki, lodówki, pralki, odkurzacze, elektronarzędzia, grupy gniazd wtykowych). |
| D | Od 10 do 20 razy prąd znamionowy (In) | Głównie w przemyśle do zabezpieczania urządzeń o bardzo dużych prądach rozruchowych (np. duże silniki, transformatory, spawarki). Rzadko spotykana w domowych instalacjach. |
Jak dobrać bezpiecznik do instalacji domowej praktyczny przewodnik
Dobór bezpiecznika to proces, który wymaga uwzględnienia kilku kluczowych czynników. Pamiętaj, że zawsze lepiej jest skonsultować się z wykwalifikowanym elektrykiem, zwłaszcza przy modernizacji instalacji.
Krok 1: Sprawdź przekrój przewodów w swojej instalacji to punkt wyjścia!
To jest absolutna podstawa. Przekrój przewodów jest pierwszym i najważniejszym czynnikiem, który determinuje maksymalny prąd, jaki może przez nie bezpiecznie płynąć. Jeśli zabezpieczenie będzie zbyt silne w stosunku do przekroju przewodu, to w przypadku przeciążenia przewód ulegnie przegrzaniu i uszkodzeniu, zanim bezpiecznik zadziała. Zawsze zaczynam od weryfikacji przekrojów, bo to one wyznaczają górną granicę dla prądu znamionowego zabezpieczenia.
Krok 2: Oblicz moc urządzeń i prąd obciążenia w danym obwodzie
Następnym krokiem jest oszacowanie, jaki prąd będzie płynął przez dany obwód przy normalnym użytkowaniu. Aby to zrobić, musisz zsumować moce (w Watach) wszystkich urządzeń, które planujesz podłączyć do danego obwodu. Następnie użyj prostego wzoru: I = P / U, gdzie:
- I to prąd w Amperach (A)
- P to sumaryczna moc urządzeń w Watach (W)
- U to napięcie w Voltach (V), w Polsce wynosi ono 230V
Krok 3: Złota zasada jak dopasować prąd znamionowy bezpiecznika do przewodu?
Oto "złota zasada", której zawsze przestrzegam: prąd znamionowy zabezpieczenia (In) nie może być większy niż długotrwała obciążalność prądowa przewodu. To oznacza, że bezpiecznik ma chronić przewód przed przegrzaniem. Jeśli przewód o przekroju 1,5 mm² może bezpiecznie przewodzić maksymalnie 16A, to nie wolno zainstalować bezpiecznika 20A, nawet jeśli sumaryczna moc urządzeń na to pozwala. Przewód jest tutaj elementem ograniczającym.

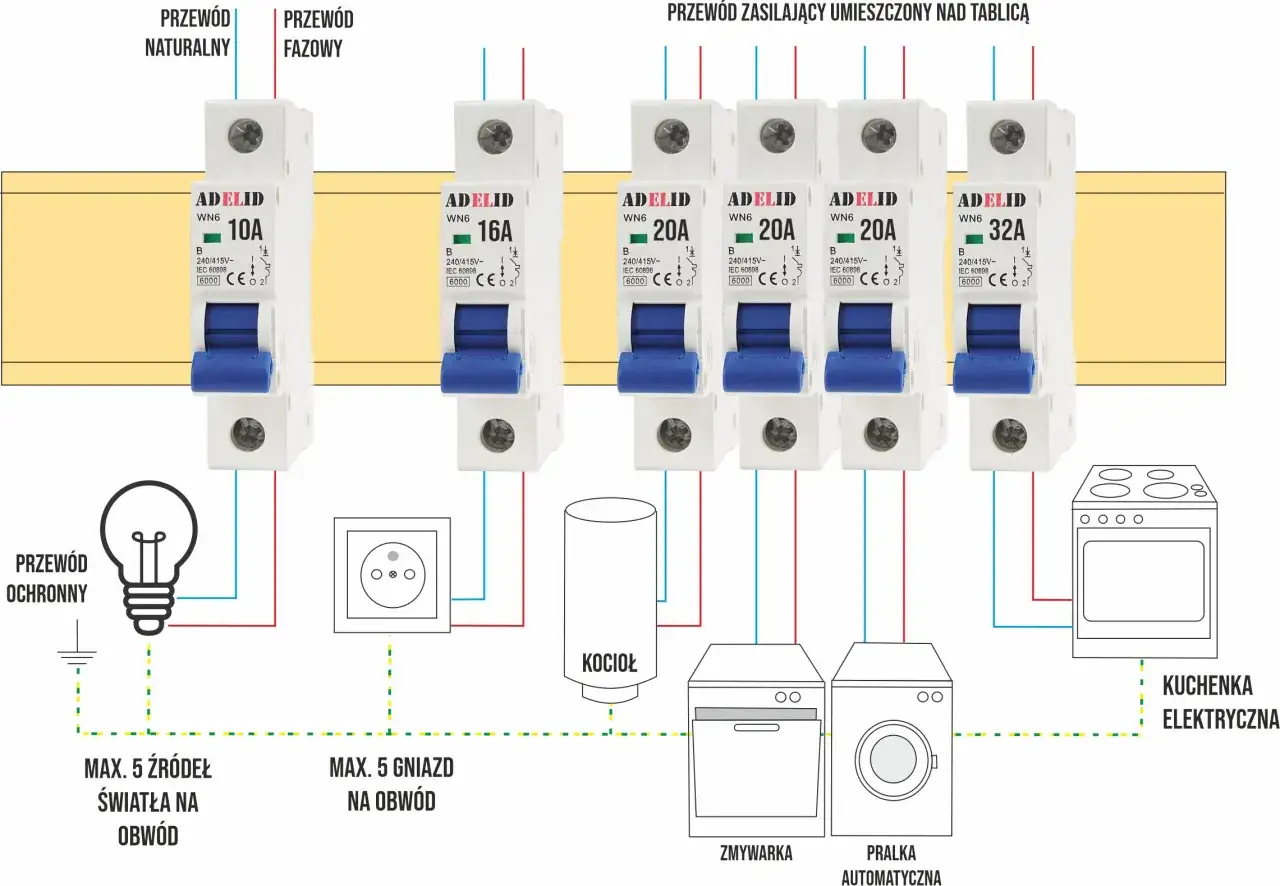

Poniżej przedstawiam tabelę z rekomendowanym doborem bezpieczników do typowych przekrojów przewodów miedzianych w instalacjach domowych:
| Przekrój przewodu (mm²) | Typowe zastosowanie obwodu | Zalecana charakterystyka i prąd znamionowy bezpiecznika |
|---|---|---|
| 1,5 | Oświetlenie, obwody o małej mocy, pojedyncze gniazda | B10 (maks. B16, jeśli obciążalność przewodu na to pozwala) |
| 2,5 | Gniazda wtykowe ogólnego przeznaczenia, obwody z większymi odbiornikami (pralka, zmywarka) | B16 lub C16 |
| 4 | Obwody o dużej mocy, np. kuchnie elektryczne, płyty indukcyjne (często trójfazowe) | C20 lub C25 (w zależności od obciążalności i sposobu ułożenia przewodu) |
| 6 | Główne zasilanie rozdzielnicy, obwody o bardzo dużej mocy | C25 lub C32 (w zależności od obciążalności i sposobu ułożenia przewodu) |

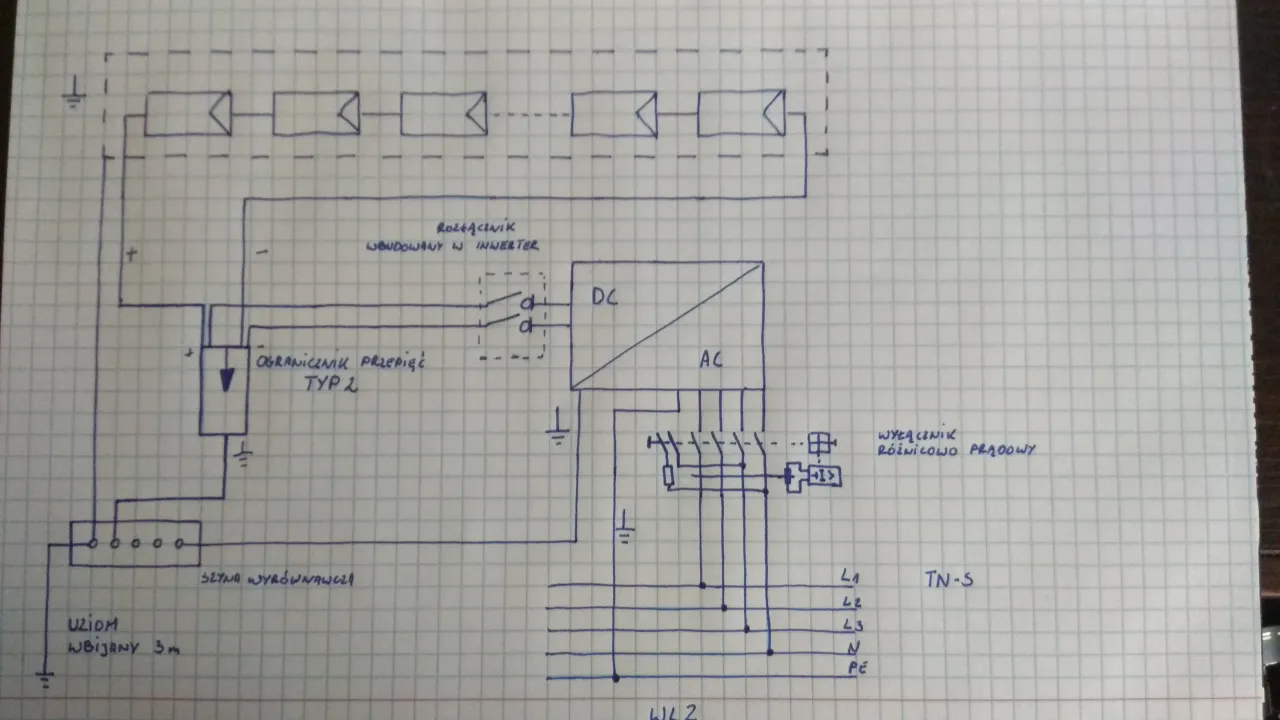

Bezpieczniki w instalacjach fotowoltaicznych kluczowe zasady doboru
Instalacje fotowoltaiczne to specyficzny obszar, gdzie dobór zabezpieczeń wymaga szczególnej uwagi. Mamy tu do czynienia zarówno z prądem stałym (DC), jak i przemiennym (AC), a każdy z nich rządzi się swoimi prawami.
Strona DC (prąd stały): Dlaczego potrzebujesz specjalistycznych zabezpieczeń?
Na stronie prądu stałego (DC), czyli między panelami fotowoltaicznymi a falownikiem, absolutnie niedopuszczalne jest stosowanie zabezpieczeń przeznaczonych do prądu przemiennego (AC). Prąd stały zachowuje się inaczej niż prąd przemienny, a jego przerwanie jest znacznie trudniejsze. W przypadku zwarcia na DC powstaje niebezpieczny łuk elektryczny, który zabezpieczenia AC nie są w stanie skutecznie zgasić. Może to prowadzić do poważnych uszkodzeń, a nawet pożaru. Dlatego w instalacjach PV po stronie DC stosujemy specjalne bezpieczniki topikowe DC lub wyłączniki nadprądowe DC, które są projektowane do skutecznego przerywania łuku prądu stałego.
Jak dobrać bezpieczniki do paneli fotowoltaicznych na podstawie ich parametrów?
Dobór bezpieczników po stronie DC w instalacji fotowoltaicznej opiera się przede wszystkim na prądzie zwarciowym (Isc) paneli fotowoltaicznych oraz maksymalnym prądzie, jaki może płynąć w stringu. Zazwyczaj stosuje się bezpieczniki o prądzie znamionowym równym 1.25 do 1.5-krotności prądu zwarciowego (Isc) pojedynczego panelu lub sumarycznego prądu stringu, jeśli panele są połączone równolegle. Ważne jest, aby zabezpieczenie było w stanie wytrzymać maksymalne napięcie DC generowane przez string paneli. Zawsze należy kierować się specyfikacją producenta paneli i falownika.
Strona AC (prąd przemienny): Jakie zabezpieczenie dobrać za falownikiem?
Po stronie prądu przemiennego (AC), czyli za falownikiem, dobieramy zabezpieczenia podobnie jak w standardowej instalacji domowej. Kluczowe jest tutaj maksymalna moc wyjściowa falownika, która determinuje maksymalny prąd, jaki może on dostarczyć do sieci. Na podstawie tego prądu oraz przekroju przewodu łączącego falownik z rozdzielnicą domową, dobieramy odpowiedni wyłącznik nadprądowy (najczęściej charakterystyka C, ze względu na charakter pracy falownika i jego ewentualne prądy rozruchowe). Zawsze upewnij się, że prąd znamionowy zabezpieczenia AC jest zgodny z zaleceniami producenta falownika i nie przekracza obciążalności prądowej przewodu.Unikaj tych błędów najczęstsze pomyłki przy doborze bezpieczników
Jako ekspert w dziedzinie instalacji elektrycznych, często spotykam się z powtarzającymi się błędami. Ich unikanie jest kluczowe dla bezpieczeństwa.
Błąd #1: "Wzmacnianie" zabezpieczenia prosta droga do pożaru
To jeden z najniebezpieczniejszych błędów, jakie można popełnić. Montowanie bezpiecznika o zbyt wysokim prądzie znamionowym (np. 20A zamiast 10A) w obwodzie z przewodami o zbyt małym przekroju (np. 1,5 mm²) to prosta droga do katastrofy. W takiej sytuacji, w przypadku przeciążenia, przewody zaczną się przegrzewać, a ich izolacja topić, zanim bezpiecznik zadziała. To bezpośrednie zagrożenie pożarowe. Zawsze pamiętaj, że bezpiecznik chroni przewód, a nie urządzenie.
Błąd #2: Ignorowanie prądów rozruchowych urządzeń
Wiele urządzeń, zwłaszcza tych z silnikami (np. lodówki, pralki, odkurzacze, elektronarzędzia), generuje znacznie wyższe prądy w momencie włączania niż podczas normalnej pracy. Są to tzw. prądy rozruchowe. Jeśli zastosujesz bezpiecznik o zbyt niskiej charakterystyce (np. B zamiast C) w obwodzie z takimi urządzeniami, będzie on często "wybijał", mimo że nie ma faktycznego przeciążenia. To frustrujące i może prowadzić do niepotrzebnego "wzmacniania" zabezpieczeń, co znowu wraca do Błędu #1.
Błąd #3: Stosowanie nieodpowiedniej charakterystyki (np. B zamiast C)
Jak wspomniałem, charakterystyka bezpiecznika jest kluczowa. Użycie charakterystyki B tam, gdzie wymagana jest C, spowoduje częste, nieuzasadnione wyłączanie się obwodu. Z kolei użycie charakterystyki D tam, gdzie wystarczyłaby B lub C, może skutkować zbyt wolnym zadziałaniem w przypadku zwarcia, co obniża poziom ochrony. Wybór odpowiedniej charakterystyki to kwestia bezpieczeństwa i komfortu użytkowania.
Przeczytaj również: Bezpiecznik B10: Ile watów wytrzyma? Oblicz i chroń swój dom!
Błąd #4: Brak konsultacji z elektrykiem kiedy samodzielne działanie jest ryzykowne?
Chociaż ten artykuł ma charakter edukacyjny, muszę jasno zaznaczyć: praca z elektrycznością jest niebezpieczna i wymaga odpowiednich kwalifikacji. Samodzielne działanie jest ryzykowne, zwłaszcza przy modernizacji istniejącej instalacji, dodawaniu nowych obwodów, czy instalacji systemów fotowoltaicznych. Jeśli masz jakiekolwiek wątpliwości co do doboru bezpieczników, przekroju przewodów, czy ogólnego stanu instalacji, zawsze skonsultuj się z wykwalifikowanym elektrykiem. Jego wiedza i doświadczenie mogą zapobiec poważnym błędom i zapewnić bezpieczeństwo Twoje i Twojej rodziny.
