Bezpiecznik B25: Ile kW obsłuży? Pełna moc dla Twojego domu!

W dzisiejszych czasach, gdy nasze domy stają się coraz bardziej "inteligentne" i energochłonne od pomp ciepła, przez płyty indukcyjne, po ładowarki do samochodów elektrycznych pytanie o odpowiednie zabezpieczenie instalacji elektrycznej nabiera kluczowego znaczenia. Wiele osób zastanawia się, jaką moc w kilowatach (kW) jest w stanie obsłużyć popularny bezpiecznik B25. W tym artykule, jako Zbigniew Zalewski, postaram się precyzyjnie odpowiedzieć na to pytanie, rozdzielając analizę na instalacje jedno- i trójfazowe, co pozwoli zrozumieć realne możliwości tego zabezpieczenia w Twoim domu.

Bezpiecznik B25: Dlaczego jego moc jest kluczowa dla Twojego domu?

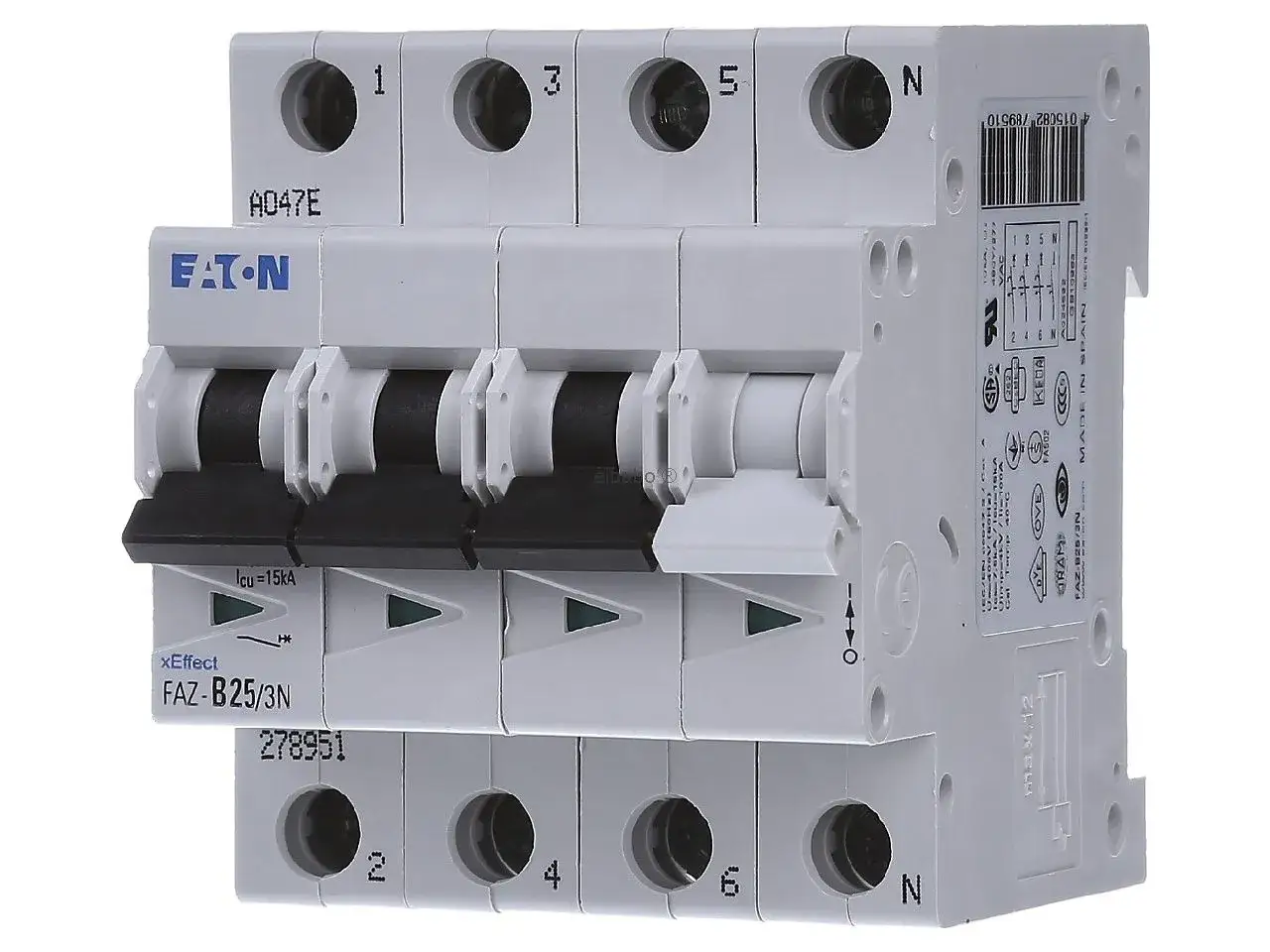

Kiedy patrzymy na wyłącznik nadprądowy, potocznie nazywany bezpiecznikiem, widzimy na nim szereg oznaczeń. Dwa z nich są absolutnie kluczowe dla zrozumienia jego działania i możliwości: litera "B" oraz liczba "25". Litera "B" odnosi się do charakterystyki czasowo-prądowej, co w praktyce oznacza, jak szybko bezpiecznik zadziała w przypadku przeciążenia lub zwarcia. Charakterystyka B jest przeznaczona głównie do zabezpieczania typowych obwodów domowych oświetleniowych oraz gniazd wtykowych ogólnego przeznaczenia. Oznacza to, że wyzwala się ona przy prądach zwarciowych na poziomie 3-5 krotności prądu znamionowego. Jest to idealne rozwiązanie tam, gdzie nie występują duże prądy rozruchowe, na przykład przy włączaniu silników elektrycznych.

Z kolei liczba "25" informuje nas o prądzie znamionowym bezpiecznika, który wynosi 25 Amperów. Jest to maksymalny prąd, jaki może przez niego trwale przepływać bez ryzyka zadziałania. Przekroczenie tej wartości, nawet na krótki czas, może spowodować wyłączenie zasilania. Oba te parametry są niezwykle ważne dla bezpieczeństwa i prawidłowego funkcjonowania całej instalacji elektrycznej. Ich właściwy dobór chroni zarówno urządzenia, jak i samą instalację przed uszkodzeniami, a co najważniejsze przed ryzykiem pożaru.

Zanim przejdziemy do konkretnych obliczeń mocy, musimy rozróżnić dwa podstawowe typy instalacji elektrycznych spotykanych w gospodarstwach domowych: jednofazową i trójfazową. Instalacja jednofazowa (230V) to standard w większości mieszkań i mniejszych domów, służąca do zasilania typowych urządzeń AGD, oświetlenia i gniazd wtykowych. Jej możliwości przesyłania mocy są ograniczone, co oznacza, że przy większym zapotrzebowaniu na energię możemy napotkać problemy z jednoczesnym działaniem wielu urządzeń. Z kolei instalacja trójfazowa (400V), często nazywana "siłą", jest niezbędna w przypadku urządzeń o dużym poborze mocy, takich jak płyty indukcyjne, pompy ciepła, przepływowe podgrzewacze wody czy ładowarki do samochodów elektrycznych. Jej główną zaletą jest zdolność do przesyłania znacznie większych mocy, co zapewnia komfort i elastyczność w użytkowaniu nowoczesnego sprzętu. Dlatego też, dla większych domów i rosnącego zapotrzebowania na energię, instalacja trójfazowa staje się praktycznie standardem.

Bezpiecznik B25 w instalacji jednofazowej: Ile mocy realnie udźwignie?

Aby obliczyć maksymalną moc, jaką może obsłużyć bezpiecznik B25 w instalacji jednofazowej, posłużymy się podstawowym wzorem na moc elektryczną: P = U × I. Gdzie P to moc w watach (W), U to napięcie w woltach (V), a I to prąd w amperach (A). W polskiej instalacji jednofazowej napięcie U wynosi około 230V. Przyjmując prąd znamionowy bezpiecznika I = 25A, otrzymujemy:

P = 230V × 25A = 5750W = 5,75 kW

Oznacza to, że teoretycznie, bezpiecznik B25 w instalacji jednofazowej jest w stanie obsłużyć urządzenia o łącznej mocy do 5,75 kilowata. To jest maksymalna wartość, której przekroczenie spowoduje zadziałanie zabezpieczenia.

Jednak w praktyce, ze względów bezpieczeństwa i trwałości instalacji, nie zaleca się obciążania obwodu jednofazowego w 100% jego mocy znamionowej. Ciągłe działanie na granicy możliwości bezpiecznika i przewodów może prowadzić do ich przegrzewania się, szybszego zużycia, a nawet stwarzać ryzyko pożaru. Dlatego ja zawsze rekomenduję, aby obciążać obwód maksymalnie do około 80% jego nominalnej mocy. W przypadku bezpiecznika B25 (5,75 kW), oznacza to bezpieczne obciążenie na poziomie około 4,6 kW (5,75 kW × 0,8).

Bezpiecznik B25 w instalacjach jednofazowych jest stosunkowo rzadko używany do zabezpieczania ogólnych obwodów gniazdowych, gdzie częściej spotykamy B10 lub B16. Znajduje jednak zastosowanie jako zabezpieczenie dedykowane dla pojedynczych urządzeń o dużej mocy. Przykłady takich zastosowań to:

• Przepływowe podgrzewacze wody o mocy do 4-5 kW.
• Mniejsze kuchenki elektryczne lub płyty grzewcze jednofazowe.
• Niektóre piekarniki elektryczne o większej mocy.
• Specjalistyczne urządzenia warsztatowe.

Warto pamiętać, że nawet jeśli jedno urządzenie mieści się w tym zakresie, należy uwzględnić całe obciążenie obwodu.

Bezpiecznik B25 w instalacji trójfazowej: Standard dla nowoczesnego domu

W przypadku instalacji trójfazowej, obliczenia mocy są nieco inne, ponieważ uwzględniamy trzy fazy. Wzór na moc w instalacji trójfazowej to: P = √3 × U × I. Gdzie √3 (pierwiastek z 3) to stała wynosząca około 1,732, U to napięcie międzyfazowe (w Polsce około 400V), a I to prąd znamionowy bezpiecznika (25A). Podstawiając wartości, otrzymujemy:

P = 1,732 × 400V × 25A = 17320W = 17,32 kW

Jak widać, bezpiecznik B25 w instalacji trójfazowej oferuje znacznie większe możliwości, pozwalając na podłączenie urządzeń o łącznej mocy do 17,32 kW. Jest to znacząca różnica w porównaniu do instalacji jednofazowej i pokazuje, dlaczego "siła" jest tak ważna w nowoczesnych domach.

Dostępność mocy rzędu 17 kW to dla nowoczesnego gospodarstwa domowego prawdziwy komfort i elastyczność. Taka wartość pozwala na jednoczesne korzystanie z wielu energochłonnych urządzeń bez obaw o przeciążenie instalacji. To właśnie ta moc sprawia, że instalacja trójfazowa z zabezpieczeniem B25 staje się de facto standardem w nowo budowanych domach i mieszkaniach o większym metrażu. Umożliwia ona swobodne planowanie wyposażenia kuchni, łazienki czy garażu, uwzględniając najnowsze trendy w technologii.

Przyjrzyjmy się praktycznym zastosowaniom bezpiecznika B25 w instalacji trójfazowej, uwzględniając obecne trendy. Czy taka moc wystarczy na jednoczesne zasilanie płyty indukcyjnej, piekarnika elektrycznego, pompy ciepła i ładowarki do samochodu elektrycznego? Sprawdźmy typowe zapotrzebowanie:

• Płyta indukcyjna: 7-10 kW (podczas intensywnego użytkowania wszystkich pól)
• Piekarnik elektryczny: 2-3 kW
• Pompa ciepła: 3-5 kW (w zależności od typu i warunków, moc elektryczna sprężarki)
• Ładowarka do samochodu elektrycznego (wallbox 11 kW): 11 kW

Sumując te wartości, w szczytowym momencie możemy osiągnąć zapotrzebowanie rzędu 7+2+3+11 = 23 kW. Jak widać, standardowy bezpiecznik B25 (17,32 kW) może być niewystarczający, jeśli wszystkie te urządzenia miałyby pracować jednocześnie z pełną mocą. W praktyce jednak rzadko zdarza się, aby płyta indukcyjna pracowała na maksimum wszystkich pól, pompa ciepła działała z pełną mocą, a ładowarka ładowała samochód, jednocześnie piekąc obiad. Zazwyczaj obciążenie jest rozłożone w czasie. Niemniej jednak, dla pełnego komfortu i przyszłych rozbudów, warto rozważyć nieco większą moc przyłączeniową, np. 20-25 kW, co wiązałoby się z bezpiecznikiem C32 lub C40. Bezpiecznik B25 jest jednak doskonałym punktem wyjścia i w wielu domach będzie wystarczający, zwłaszcza jeśli ładowanie EV odbywa się głównie w nocy, a pompa ciepła ma inteligentne zarządzanie energią.

Pułapki i błędy: Czego unikać przy zabezpieczeniu B25?

Jako doświadczony elektryk, muszę z całą stanowczością odradzić samodzielną wymianę bezpiecznika na mocniejszy bez konsultacji ze specjalistą. To jeden z najgroźniejszych błędów, jakie można popełnić w instalacji elektrycznej. Bezpiecznik nie jest elementem, który ma "wytrzymać" wszystko, ale jest kluczowym elementem ochronnym całej instalacji. Jego zadaniem jest zadziałanie w momencie przeciążenia lub zwarcia, chroniąc przewody przed przegrzaniem, a tym samym zapobiegając ryzyku pożaru. Zbyt mocny bezpiecznik może sprawić, że przewody zaczną się przegrzewać, izolacja stopi się, a to prosta droga do zwarcia, pożaru, a nawet porażenia prądem. Pamiętajmy, że instalacja jest zaprojektowana pod konkretne obciążenia i parametry zabezpieczeń.

Kolejną pułapką jest ignorowanie znaczenia odpowiedniego doboru przekroju przewodów. Prąd znamionowy 25A wymaga przewodów o odpowiednio dużym przekroju, aby mogły one bezpiecznie przewodzić taki prąd bez nadmiernego nagrzewania się. Zbyt cienkie przewody, zabezpieczone bezpiecznikiem B25, będą się przegrzewać, co prowadzi do utraty energii, uszkodzenia izolacji, a w konsekwencji do zagrożenia pożarowego. To właśnie dlatego ocena stanu istniejącej instalacji i ewentualna wymiana przewodów na grubsze, jeśli jest to konieczne, powinna być zawsze wykonana przez kwalifikowanego elektryka. Tylko on jest w stanie prawidłowo ocenić, czy Twoja instalacja jest gotowa na przyjęcie większej mocy.

Warto również zrozumieć różnice między charakterystykami wyłączników nadprądowych. Oprócz charakterystyki B, istnieją również C i D:

• Charakterystyka B: Jak już wspomniałem, do obwodów z niewielkimi prądami rozruchowymi (oświetlenie, gniazda). Zadziała przy 3-5 krotności prądu znamionowego.
• Charakterystyka C: Przeznaczona do obwodów z urządzeniami o umiarkowanych prądach rozruchowych, np. silniki elektryczne, transformatory. Zadziała przy 5-10 krotności prądu znamionowego.
• Charakterystyka D: Do obwodów z urządzeniami o dużych prądach rozruchowych, np. spawarki, duże silniki, transformatory. Zadziała przy 10-20 krotności prądu znamionowego.

Wybór charakterystyki B25 jest optymalny dla większości domowych zastosowań. Jednakże, jeśli planujesz podłączyć urządzenie o dużym prądzie rozruchowym (np. duży silnik w warsztacie), bezpiecznik B25 może nie być optymalnym wyborem, ponieważ będzie zadziałać zbyt często. W takim przypadku lepszym rozwiązaniem byłoby zastosowanie wyłącznika o charakterystyce C lub D, oczywiście po uprzedniej konsultacji z elektrykiem i upewnieniu się, że reszta instalacji jest na to przygotowana.

Zabezpieczenie B25 a formalności: Jak legalnie zwiększyć moc?

W kontekście bezpiecznika B25, musimy rozróżnić dwa typy zabezpieczeń: przedlicznikowe (główne) i obwodowe (wewnętrzne). Zabezpieczenie przedlicznikowe, często umieszczone w złączu kablowym lub skrzynce pomiarowej, należy do Operatora Systemu Dystrybucyjnego (OSD), takiego jak Tauron, Enea, PGE, Energa czy Stoen. Jest to główne zabezpieczenie, które określa maksymalną moc, jaką możesz pobierać z sieci. Z kolei zabezpieczenia obwodowe znajdują się w Twojej rozdzielnicy domowej i chronią poszczególne obwody (np. kuchnię, łazienkę, oświetlenie). Zmiana zabezpieczenia przedlicznikowego na B25 (jeśli wcześniej było niższe) zawsze wymaga zgody i interwencji OSD, ponieważ wiąże się ze zmianą mocy przyłączeniowej.

Proces legalnego zwiększenia mocy przyłączeniowej, który jest niezbędny, jeśli chcesz zmienić zabezpieczenie przedlicznikowe na B25 (lub wyższe), przebiega zazwyczaj w kilku krokach:

1. Złożenie wniosku do OSD: Należy złożyć wniosek o określenie warunków przyłączenia lub zwiększenie mocy przyłączeniowej. Wniosek ten jest dostępny na stronach internetowych poszczególnych operatorów.
2. Uzyskanie warunków przyłączenia: OSD przesyła warunki techniczne, które określają, co należy zrobić, aby zwiększyć moc (np. jaki przekrój kabla, jakie zabezpieczenie).
3. Ewentualne prace po stronie OSD: W niektórych przypadkach OSD może wymagać modernizacji swojej sieci (np. wymiany kabla zasilającego do Twojej posesji), co jest realizowane na ich koszt.
4. Dostosowanie instalacji wewnętrznej: Na podstawie warunków przyłączenia, kwalifikowany elektryk dostosowuje Twoją wewnętrzną instalację do nowej mocy (np. wymiana kabli, montaż odpowiedniego zabezpieczenia).
5. Odbiór i zmiana umowy: Po wykonaniu prac, elektryk sporządza protokół odbioru, który wraz z wnioskiem o zmianę umowy (aktualizację danych dotyczących mocy przyłączeniowej) przesyłasz do OSD. OSD dokonuje wymiany zabezpieczenia przedlicznikowego i plombuje je.

W całym tym procesie kluczową rolę odgrywa kwalifikowany elektryk z uprawnieniami SEP (Stowarzyszenia Elektryków Polskich). To on jest niezbędny do oceny stanu Twojej instalacji, wykonania wszelkich niezbędnych prac modernizacyjnych w rozdzielnicy, sporządzenia protokołu z pomiarów i zgłoszenia zmian do OSD. Jego wiedza i doświadczenie gwarantują, że wszystkie prace zostaną wykonane bezpiecznie i zgodnie z obowiązującymi przepisami i normami. Samodzielne próby manipulacji przy zabezpieczeniach lub instalacji mogą prowadzić do poważnych konsekwencji prawnych i, co najważniejsze, zagrożenia życia i zdrowia.

Podsumowanie: Czy bezpiecznik B25 to dobre rozwiązanie dla Twoich potrzeb?

Podsumowując, bezpiecznik B25 oferuje różne możliwości w zależności od typu instalacji:

• Instalacja jednofazowa (230V): Maksymalna moc teoretyczna to 5,75 kW, ale dla bezpieczeństwa zaleca się nie przekraczać 4,6 kW ciągłego obciążenia.
• Instalacja trójfazowa (400V): Maksymalna moc teoretyczna to 17,32 kW.

Bezpiecznik B25 w instalacji trójfazowej staje się koniecznością w nowoczesnych domach, gdzie zapotrzebowanie na energię jest wysokie. Jest to idealne rozwiązanie, jeśli planujesz instalację ładowarki do samochodu elektrycznego (np. 11 kW wallbox), pompy ciepła, płyty indukcyjnej i innych energochłonnych urządzeń. Zapewnia on komfort użytkowania i elastyczność w zarządzaniu domową energią. W mniejszych mieszkaniach, gdzie nie ma tak dużego zapotrzebowania na moc, a urządzenia są mniej liczne i o mniejszej mocy (np. kuchenka gazowa, mały bojler), bezpiecznik B25 może być zbędny, a wystarczą niższe zabezpieczenia, takie jak B16.

Moje końcowe rekomendacje dotyczące bezpieczeństwa i planowania modernizacji instalacji elektrycznej są jasne:

• Zawsze konsultuj się z kwalifikowanym elektrykiem: Przed podjęciem jakichkolwiek decyzji dotyczących zwiększenia mocy czy zmiany zabezpieczeń, zasięgnij porady specjalisty.
• Planuj z wyprzedzeniem: Jeśli wiesz, że w przyszłości będziesz instalować energochłonne urządzenia, pomyśl o odpowiedniej mocy przyłączeniowej już na etapie budowy lub remontu.
• Przestrzegaj przepisów: Wszystkie prace w instalacji elektrycznej muszą być zgodne z obowiązującymi normami i przepisami, co gwarantuje bezpieczeństwo.

Pamiętaj, że inwestycja w bezpieczną i odpowiednio dobraną instalację elektryczną to inwestycja w spokój i bezpieczeństwo Twojego domu na lata.
