W dzisiejszych czasach instalacje fotowoltaiczne stają się standardem w wielu domach, oferując niezależność energetyczną i realne oszczędności. Jednak aby system działał bezpiecznie, efektywnie i służył nam przez lata, kluczowy jest odpowiedni dobór zabezpieczeń. Czytając ten artykuł, zyskasz kompleksową wiedzę na temat tego, jakie bezpieczniki są niezbędne w Twojej instalacji PV i dlaczego ich prawidłowy wybór to podstawa.
Bezpieczniki w fotowoltaice klucz do ochrony instalacji i Twojego domu
- Instalacja fotowoltaiczna wymaga dwóch odrębnych typów zabezpieczeń: dla obwodów prądu stałego (DC) i prądu zmiennego (AC).
- Po stronie DC niezbędne są bezpieczniki topikowe gPV (specjalnie do PV, np. 10-15 A, 1000/1500V DC) oraz ochronniki przepięć (SPD) Typu 1 lub 2.
- Po stronie AC kluczowe są wyłączniki nadprądowe (charakterystyka B lub C, dopasowane do mocy falownika), wyłączniki różnicowoprądowe (RCD) typu A lub B oraz ochronniki przepięć (SPD) Typu 2.
- Najczęstsze błędy to stosowanie zabezpieczeń AC w obwodach DC, pomijanie SPD lub zły dobór ich wartości, a także używanie niewłaściwych typów RCD.
Zabezpieczenia w fotowoltaice: dlaczego standardowe rozwiązania nie wystarczą?
Instalacja fotowoltaiczna to system, który generuje energię elektryczną w dwóch formach: prądu stałego (DC) bezpośrednio z paneli oraz prądu zmiennego (AC) po przetworzeniu przez falownik. Ta fundamentalna różnica jest kluczowa dla zrozumienia, dlaczego standardowe zabezpieczenia stosowane w domowej instalacji elektrycznej nie są wystarczające. Prąd stały, zwłaszcza przy wysokich napięciach generowanych przez stringi paneli, zachowuje się zupełnie inaczej niż prąd zmienny, co wymaga specjalistycznych rozwiązań w zakresie ochrony.
Czym grozi zastosowanie niewłaściwych zabezpieczeń?
Niewłaściwie dobrane lub całkowicie pominięte zabezpieczenia w instalacji fotowoltaicznej to nie tylko ryzyko utraty gwarancji, ale przede wszystkim poważne zagrożenie dla bezpieczeństwa. Jako ekspert w branży, zawsze podkreślam, że oszczędzanie na tym elemencie to proszenie się o kłopoty. Oto kluczowe zagrożenia:- Ryzyko pożaru: Niewłaściwe zabezpieczenia DC mogą nie być w stanie skutecznie przerwać łuku elektrycznego, co w konsekwencji może prowadzić do przegrzania, stopienia izolacji i zapłonu. To jeden z najpoważniejszych scenariuszy.
- Uszkodzenie falownika: Falownik to serce instalacji. Brak odpowiedniej ochrony przepięciowej lub nadprądowej może skutkować jego trwałym uszkodzeniem, co wiąże się z wysokimi kosztami wymiany.
- Uszkodzenie paneli fotowoltaicznych: Brak bezpieczników topikowych gPV może doprowadzić do przepływu prądu zwrotnego w stringach, uszkadzając poszczególne moduły.
- Porażenie prądem elektrycznym: Niewłaściwy dobór wyłączników różnicowoprądowych (RCD) może nie zapewnić skutecznej ochrony przed porażeniem w przypadku awarii izolacji.
- Utrata wydajności i awarie: Nawet jeśli nie dojdzie do katastrofy, źle dobrane zabezpieczenia mogą powodować częste, nieuzasadnione wyłączanie się instalacji, obniżając jej wydajność i frustrując użytkownika.
Bezpieczeństwo przede wszystkim: rola zabezpieczeń w ochronie Twojego domu i inwestycji
Prawidłowo dobrane zabezpieczenia to fundament bezpieczeństwa całej instalacji fotowoltaicznej, a co za tym idzie Twojego domu i rodziny. To nie tylko kwestia ochrony przed awariami, ale przede wszystkim przed zagrożeniem pożarowym i porażeniem prądem. W Polsce obowiązują szczegółowe normy, takie jak PN-HD 60364-7-712 "Instalacje elektryczne w obiektach budowlanych - Wymagania dotyczące specjalnych instalacji lub lokalizacji - Zasilanie słoneczne fotowoltaiczne (PV)", które precyzyjnie określają wymagania dotyczące zabezpieczeń. Zgodność z tymi normami to gwarancja, że Twoja inwestycja jest chroniona na najwyższym poziomie, a Ty możesz spać spokojnie.

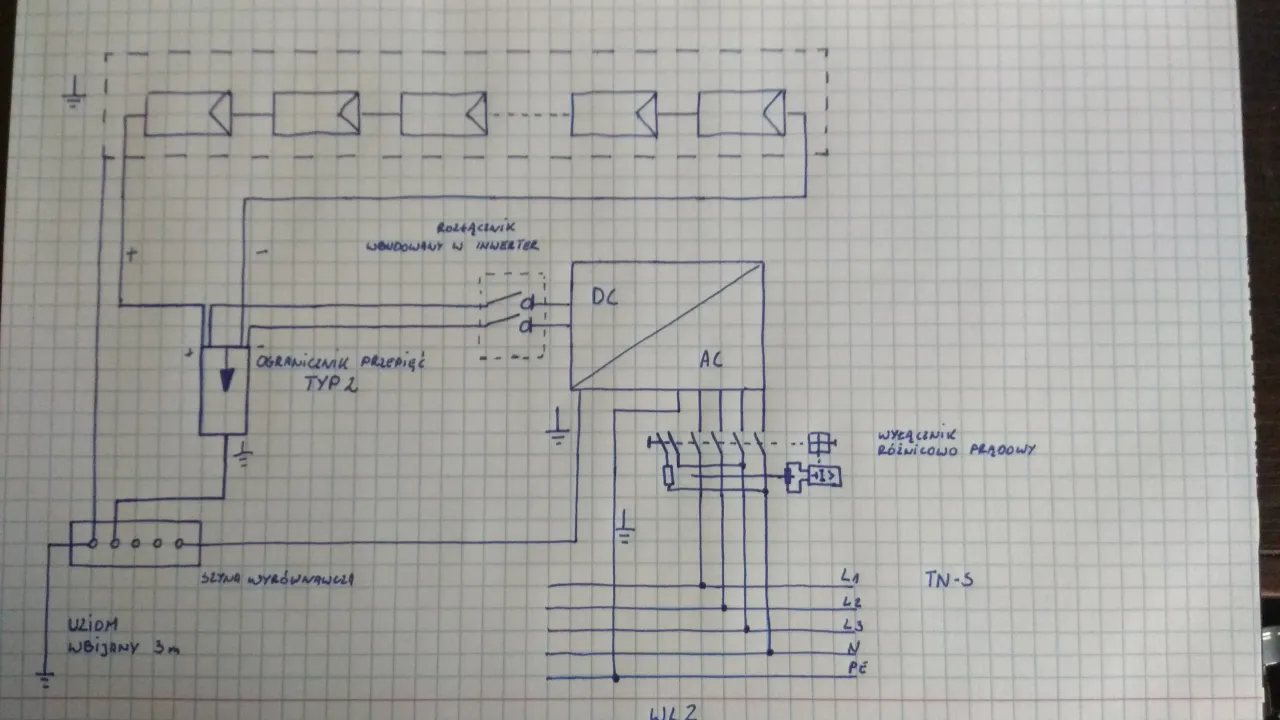

Ochrona strony DC: zabezpiecz serce swojej instalacji fotowoltaicznej
Strona DC (prądu stałego) instalacji fotowoltaicznej to obwód obejmujący panele fotowoltaiczne i okablowanie prowadzące do falownika. Jest to miejsce, gdzie generowane są wysokie napięcia prądu stałego, które, jak już wspomniałem, wymagają zupełnie innej filozofii zabezpieczeń niż prąd zmienny. Brak odpowiedniej ochrony w tym miejscu to jak pozostawienie otwartej furtki dla potencjalnych zagrożeń.
Ochrona przed prądem zwrotnym: Kiedy bezpieczniki topikowe gPV są absolutnie niezbędne?
Bezpieczniki topikowe typu gPV to absolutna podstawa ochrony strony DC. Ich specjalna konstrukcja pozwala na skuteczne przerwanie prądu stałego, co jest kluczowe. Ich główną rolą jest ochrona poszczególnych stringów (łańcuchów) paneli przed prądem zwrotnym. Taka sytuacja może wystąpić, gdy jeden z paneli w stringu ulegnie uszkodzeniu lub zacienieniu, a pozostałe panele zaczną "pompować" do niego prąd, co może prowadzić do przegrzania i uszkodzenia. Typowe wartości napięcia znamionowego dla tych bezpieczników to 1000V DC lub 1500V DC, a prądu 10-15 A, w zależności od specyfiki instalacji.Jak dobrać prąd i napięcie bezpiecznika gPV do Twoich paneli?
Dobór prądu bezpiecznika gPV jest ściśle związany z parametrami Twoich paneli fotowoltaicznych. Musi on być dobrany tak, aby chronił string przed nadmiernym prądem, ale jednocześnie nie wyłączał się niepotrzebnie podczas normalnej pracy. Kluczowym parametrem jest tu maksymalny prąd zwarciowy (Isc) paneli w danym łańcuchu. Oto uproszczony, praktyczny poradnik:
- Sprawdź dane techniczne paneli: Znajdź na karcie katalogowej paneli wartość maksymalnego prądu zwarciowego (Isc) oraz maksymalnego prądu pracy (Imp).
- Oblicz prąd bezpiecznika: Zazwyczaj prąd znamionowy bezpiecznika gPV powinien być większy niż 1,25 * Isc, ale mniejszy niż 2,4 * Isc. W praktyce często stosuje się bezpieczniki o wartości prądowej zbliżonej do 1,5 * Isc, z uwzględnieniem maksymalnego prądu, jaki mogą wytrzymać przewody.
- Dopasuj napięcie: Napięcie znamionowe bezpiecznika (np. 1000V DC lub 1500V DC) musi być wyższe niż maksymalne napięcie obwodu otwartego (Voc) stringu paneli w najniższej temperaturze.
- Skonsultuj się z ekspertem: Zawsze rekomenduję weryfikację doboru przez doświadczonego instalatora, który uwzględni wszystkie niuanse Twojej konkretnej instalacji.
Ochronniki przepięć DC (SPD Typ 1/2): Twoja tarcza ochronna przed piorunami
Ochronniki przepięć (SPD Surge Protective Devices) po stronie DC to absolutny must-have, zwłaszcza w Polsce, gdzie burze z wyładowaniami atmosferycznymi są częste. Chronią one instalację przed skutkami bezpośrednich i pośrednich uderzeń piorunów, a także przed innymi przepięciami. W zależności od lokalizacji budynku i poziomu ryzyka (np. czy budynek posiada instalację odgromową), stosuje się SPD Typu 1 (dla ochrony przed bezpośrednim uderzeniem pioruna) lub Typu 2 (dla ochrony przed przepięciami indukowanymi). Ich dobór zależy od strefy ochrony odgromowej, w której znajduje się instalacja, oraz od maksymalnego napięcia pracy DC.
Wyłączniki nadprądowe DC: Czy zawsze są potrzebne w domowej instalacji?
Wyłączniki nadprądowe DC pełnią podobną funkcję jak ich odpowiedniki AC, czyli chronią przed przeciążeniami i zwarciami, ale są przystosowane do pracy z prądem stałym. W małych, domowych instalacjach fotowoltaicznych, gdzie stosuje się jeden lub dwa stringi paneli, często wystarczają bezpieczniki topikowe gPV. Wyłączniki nadprądowe DC są częściej stosowane w większych systemach, gdzie mamy do czynienia z wieloma stringami i bardziej złożoną architekturą. Jeśli jednak zdecydujesz się na ich zastosowanie, pamiętaj, że muszą być specjalnie przeznaczone do prądu stałego, ponieważ standardowe wyłączniki AC nie są w stanie skutecznie przerwać łuku elektrycznego DC.
Zabezpieczenia strony AC: bezpieczne podłączenie do sieci domowej
Strona AC (prądu zmiennego) instalacji fotowoltaicznej to obwód od falownika do głównej rozdzielnicy budynku i dalej do sieci energetycznej. Tutaj mamy do czynienia z prądem zmiennym, ale nadal potrzebne są specyficzne zabezpieczenia, które zapewnią bezpieczne i zgodne z normami podłączenie falownika do Twojej domowej sieci.
Wyłącznik nadprądowy ("eska"): Jak dopasować jego wartość do mocy falownika?
Wyłącznik nadprądowy, potocznie nazywany "eską", po stronie AC jest kluczowy dla ochrony obwodu falownika przed przeciążeniami i zwarciami. Jego wartość prądowa musi być ściśle dopasowana do mocy falownika, aby zapewnić zarówno ochronę, jak i stabilną pracę instalacji. Zbyt niska wartość będzie powodować niepotrzebne wyłączanie się falownika, a zbyt wysoka nie zapewni odpowiedniej ochrony. Przykładowo, dla falownika 3-fazowego o mocy 10 kW, typowym zabezpieczeniem będzie wyłącznik 3-fazowy o charakterystyce C16 lub C20. Wartość dobieramy na podstawie maksymalnego prądu wyjściowego falownika, z uwzględnieniem zapasu bezpieczeństwa.
Charakterystyka B czy C? Którą wybrać i dlaczego ma to znaczenie?
Charakterystyka wyłącznika nadprądowego określa, przy jakim krotności prądu znamionowego nastąpi jego zadziałanie. Ma to ogromne znaczenie dla prawidłowej pracy instalacji PV.
| Charakterystyka | Opis | Zastosowanie w PV |
|---|---|---|
| Charakterystyka B | Wyłącznik zadziała, gdy prąd zwarciowy osiągnie 3-5 krotność prądu znamionowego. | Zazwyczaj stosowana dla obwodów z odbiornikami o małym prądzie rozruchowym (np. oświetlenie, gniazdka). W PV rzadziej, chyba że falownik ma bardzo niski prąd rozruchowy. |
| Charakterystyka C | Wyłącznik zadziała, gdy prąd zwarciowy osiągnie 5-10 krotność prądu znamionowego. | Najczęściej wybierana dla instalacji PV. Falowniki, zwłaszcza w momencie startu, mogą generować krótkotrwałe prądy rozruchowe, które mogłyby wyłączyć wyłącznik o charakterystyce B. Charakterystyka C zapewnia stabilną pracę bez niepotrzebnych wyłączeń. |
Dlatego też, w większości przypadków, dla falowników fotowoltaicznych zalecam wybór wyłączników nadprądowych o charakterystyce C.

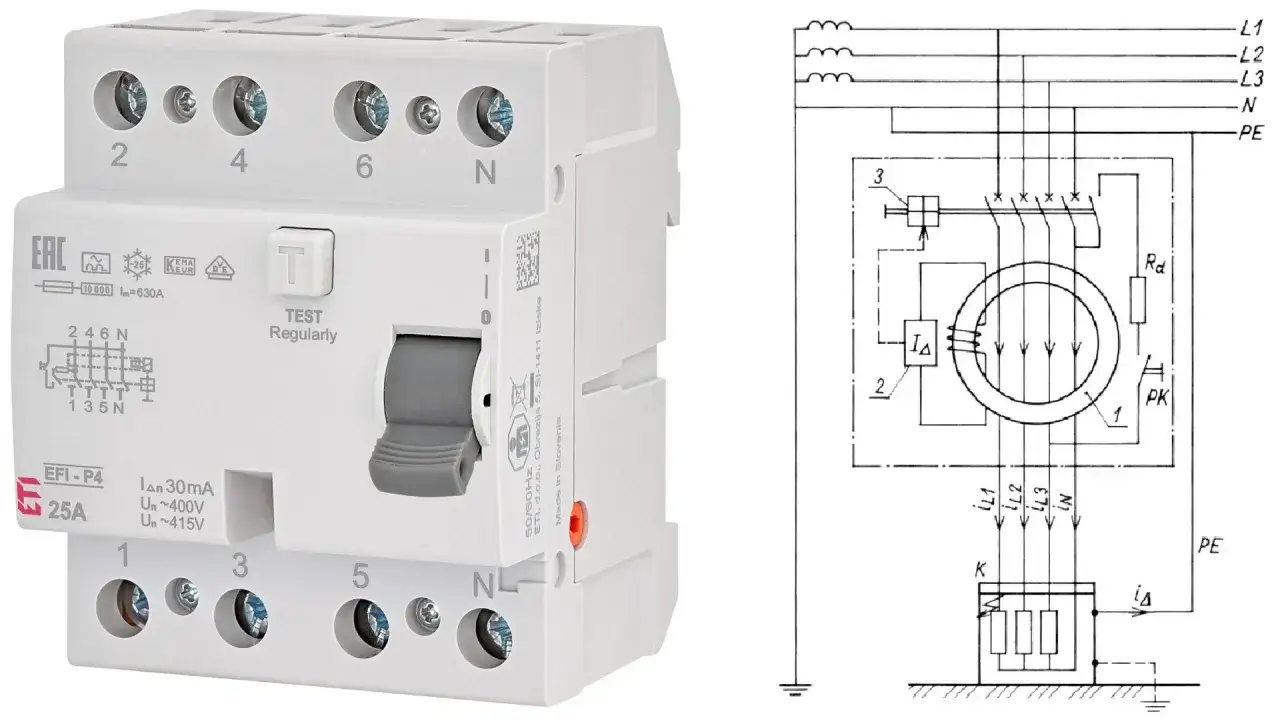

Ochrona przed porażeniem: Dlaczego wyłącznik różnicowoprądowy (RCD) typu A lub B to konieczność?
Wyłącznik różnicowoprądowy (RCD) to Twoja pierwsza linia obrony przed porażeniem prądem elektrycznym. Wykrywa on upływ prądu do ziemi, który może świadczyć o uszkodzeniu izolacji i w ułamku sekundy odcina zasilanie. W instalacjach fotowoltaicznych, ze względu na specyfikę pracy falowników, które mogą generować prądy upływowe o zmiennym kształcie (np. składową stałą), standardowe RCD typu AC są niewystarczające. Wymagane są RCD typu A lub, w przypadku falowników bez transformatora separacyjnego, nawet typu B. Typ A jest w stanie wykrywać prądy różnicowe sinusoidalne oraz pulsujące prądy stałe, natomiast typ B jest niezbędny, gdy istnieje ryzyko wystąpienia czystych prądów różnicowych stałych. To bardzo ważny aspekt, którego nie wolno lekceważyć.
Zabezpieczenie przed przepięciami z sieci: Rola ochronnika SPD Typ 2 w rozdzielnicy głównej
Oprócz ochronników przepięć po stronie DC, niezbędne jest również zabezpieczenie przed przepięciami pochodzącymi z sieci energetycznej. W tym celu w głównej rozdzielnicy budynku montuje się ochronnik przepięć (SPD) Typu 2. Jego zadaniem jest ochrona falownika oraz wszystkich innych urządzeń domowych podłączonych do sieci przed szkodliwymi przepięciami, które mogą być spowodowane np. wyładowaniami atmosferycznymi w pobliżu linii energetycznej, czy też operacjami łączeniowymi w sieci. To dodatkowa warstwa ochrony, która znacząco zwiększa bezpieczeństwo i żywotność Twojego sprzętu.
Unikaj tych błędów: najczęstsze pułapki w doborze bezpieczników
W mojej praktyce zawodowej widziałem wiele instalacji, gdzie na skutek niewiedzy lub celowych oszczędności popełniono kardynalne błędy w doborze zabezpieczeń. Chcę Cię przed nimi przestrzec, bo mogą mieć katastrofalne skutki.
Błąd #1: Stosowanie zabezpieczeń AC w obwodach DC ukryta bomba zegarowa
To niestety jeden z najczęściej popełnianych i jednocześnie najbardziej niebezpiecznych błędów. Standardowe bezpieczniki topikowe AC lub wyłączniki nadprądowe AC są zaprojektowane do przerywania prądu zmiennego, który w naturalny sposób przechodzi przez zero. Prąd stały nie ma takiej właściwości, co oznacza, że po zadziałaniu zabezpieczenia AC, między jego stykami może powstać i utrzymać się stabilny, bardzo niebezpieczny łuk elektryczny. Taki łuk jest niezwykle trudny do ugaszenia, prowadzi do przegrzewania, topienia się elementów i w konsekwencji pożaru instalacji. Zawsze, ale to zawsze, stosuj bezpieczniki i wyłączniki dedykowane do prądu stałego w obwodach DC.
Błąd #2: Pomijanie lub zły dobór ochronników przepięć (SPD)
Kolejny poważny błąd to bagatelizowanie roli ochronników przepięć. Wielu inwestorów uważa je za zbędny wydatek, a instalatorzy czasem je pomijają, aby obniżyć koszty. Jest to jednak krótkowzroczne podejście. Brak SPD Typu 1/2 po stronie DC i Typu 2 po stronie AC naraża całą instalację panele, falownik, a nawet urządzenia domowe na zniszczenie podczas burzy. Koszt wymiany falownika po uderzeniu pioruna jest wielokrotnie wyższy niż koszt odpowiednich ochronników. Pamiętaj, że nawet pośrednie wyładowanie atmosferyczne może wygenerować przepięcia zdolne do uszkodzenia elektroniki.
Błąd #3: Niedopasowanie wartości prądowej zabezpieczeń do komponentów instalacji
Niewłaściwy dobór wartości prądowej zabezpieczeń to problem, który może objawiać się na dwa sposoby. Jeśli wyłącznik nadprądowy AC jest zbyt niski, instalacja będzie się niepotrzebnie wyłączać, co będzie frustrujące i obniży produkcję energii. Z kolei zbyt wysoka wartość prądowa oznacza brak skutecznej ochrony przed przeciążeniem lub zwarciem, co może prowadzić do uszkodzenia przewodów, falownika, a nawet pożaru. Podobnie jest z bezpiecznikami gPV zbyt niska wartość to niepotrzebne zadziałania, zbyt wysoka brak ochrony stringów. Zawsze należy dokładnie obliczyć i dopasować wartości zabezpieczeń do specyfikacji wszystkich komponentów instalacji.
Checklista bezpieczeństwa: kluczowe zabezpieczenia w instalacji PV
Po tak obszernej dawce wiedzy, zachęcam Cię do weryfikacji swojej instalacji lub planowanego projektu. Poniższa checklista pomoże Ci upewnić się, że niczego nie przeoczyłeś.
Kluczowe zabezpieczenia po stronie DC co musisz sprawdzić?
- Bezpieczniki topikowe gPV: Czy są obecne na każdym stringu? Czy ich wartości prądowe (A) i napięciowe (V DC) są zgodne z parametrami paneli?
- Ochronniki przepięć DC (SPD): Czy są zamontowane? Czy są to SPD Typu 1 lub Typu 2, odpowiednie dla Twojej lokalizacji i ryzyka?
- Wyłączniki nadprądowe DC (opcjonalnie): Jeśli są, czy są to wyłączniki dedykowane do prądu stałego i czy ich wartości są prawidłowo dobrane?
Niezbędne elementy ochronne po stronie AC finalna weryfikacja
- Wyłącznik nadprądowy (tzw. "eska"): Czy jego charakterystyka (najczęściej C) i wartość prądowa (A) są dopasowane do mocy falownika?
- Wyłącznik różnicowoprądowy (RCD): Czy jest to RCD typu A lub B (nigdy AC!)? Czy jego czułość jest odpowiednia?
- Ochronnik przepięć AC (SPD Typ 2): Czy jest zamontowany w rozdzielnicy głównej, chroniąc falownik i domowe urządzenia przed przepięciami z sieci?
Przeczytaj również: Bezpiecznik B25: Ile kW obsłuży? Pełna moc dla Twojego domu!
Profesjonalny montaż: Dlaczego nie warto oszczędzać na wiedzy i doświadczeniu instalatora?
Nawet najlepsze komponenty i idealnie dobrane zabezpieczenia nie spełnią swojej roli, jeśli instalacja zostanie wykonana nieprawidłowo. Dlatego zawsze podkreślam, że profesjonalny montaż to inwestycja, nie wydatek. Doświadczony i certyfikowany instalator nie tylko prawidłowo dobierze wszystkie elementy, ale także zainstaluje je zgodnie z obowiązującymi normami i sztuką inżynierską. Zapewni to nie tylko bezpieczeństwo, ale także długotrwałą i bezproblemową pracę Twojej instalacji fotowoltaicznej. Nie ryzykuj, powierz swoją inwestycję w sprawdzone ręce.
