Ten artykuł to praktyczny przewodnik, który pomoże Ci dobrać idealny bezpiecznik do akumulatora 100Ah, zapewniając bezpieczeństwo całej instalacji 12V lub 24V. Dowiesz się, jak prawidłowo obliczyć jego wartość, jakie typy bezpieczników są najlepsze i jak uniknąć najczęstszych błędów montażowych, by chronić przewody i urządzenia przed awarią lub pożarem.
Dobór bezpiecznika do akumulatora 100Ah klucz do bezpiecznej instalacji 12V/24V
- Wartość bezpiecznika należy dobierać do maksymalnego prądu pobieranego przez odbiorniki oraz do przekroju przewodów, a nie do pojemności akumulatora.
- Największym "pożeraczem" prądu jest często przetwornica napięcia dla 1000W w instalacji 12V pobór może przekroczyć 90A.
- Zaleca się bezpiecznik o wartości około 25% większej niż maksymalny przewidywany prąd ciągły, aby uniknąć fałszywych alarmów.
- Bezpiecznik musi być zamontowany jak najbliżej dodatniego bieguna akumulatora (maks. 20-30 cm) w celu ochrony całego obwodu.
- Popularne typy bezpieczników do instalacji DC to MIDI (30-150A), ANL (80-500A) oraz MEGA (100-500A), a także wyłączniki nadprądowe DC.
- Przekrój przewodów jest krytyczny: dla 100-150A minimum 35mm², dla 150-200A minimum 50mm².
Z mojego doświadczenia wiem, że bezpiecznik to absolutnie kluczowy element każdej instalacji elektrycznej, szczególnie tej zasilanej z akumulatora. Jego brak to nie tylko ryzyko uszkodzenia sprzętu, ale przede wszystkim realne zagrożenie pożarem. Nie ma tu miejsca na kompromisy czy oszczędności.
Co chroni bezpiecznik: akumulator, przewody czy urządzenia?
Wielu moich klientów myśli, że bezpiecznik ma chronić akumulator lub podłączone urządzenia. Owszem, pośrednio tak jest, ale jego głównym i pierwotnym zadaniem jest ochrona przewodów. W przypadku zwarcia lub przeciążenia, to właśnie przewody są pierwszym elementem, który ulega przegrzaniu. Bezpiecznik ma za zadanie przerwać obwód, zanim temperatura przewodów wzrośnie do poziomu, który mógłby stopić izolację i wywołać pożar.
Scenariusz bez bezpiecznika: od zwarcia do pożaru w kilka sekund
Wyobraź sobie sytuację: podłączasz przetwornicę do akumulatora 100Ah bez żadnego zabezpieczenia. Nagle, wskutek wibracji, przetarcia izolacji lub przypadkowego uszkodzenia, przewód plusowy dotyka masy. Co się dzieje? Akumulator 100Ah jest w stanie dostarczyć ogromny prąd zwarciowy, rzędu setek, a nawet tysięcy amperów! Bez bezpiecznika, prąd ten popłynie przez przewód, który w ciągu kilku sekund zacznie się rozgrzewać do czerwoności, topić izolację, a w konsekwencji może wywołać pożar. To nie jest teoria, to realne zagrożenie, z którym niestety spotykam się w swojej pracy.
Pojemność 100Ah a dobór bezpiecznika obalamy popularny mit
To jeden z najczęściej powtarzanych mitów, z którym muszę się zmierzyć. Wiele osób uważa, że skoro mają akumulator 100Ah, to bezpiecznik powinien mieć jakąś magiczną wartość związaną z tą pojemnością. Nic bardziej mylnego! Akumulator 100Ah to jedynie informacja o jego zdolności do magazynowania energii. Jak już wspomniałem, jest on w stanie dostarczyć bardzo duży prąd zwarciowy, który bez odpowiedniego zabezpieczenia natychmiast uszkodzi przewody. Pamiętaj, bezpiecznik dobiera się do maksymalnego prądu pobieranego przez odbiorniki oraz do obciążalności prądowej przewodów, a nie do pojemności źródła zasilania.
Kluczowe czynniki doboru bezpiecznika co sprawdzić przed zakupem?
Prawidłowy dobór bezpiecznika to nie intuicja, lecz analiza kilku kluczowych parametrów. Zanim wydasz pieniądze, musisz dokładnie wiedzieć, co chcesz zabezpieczyć i w jakich warunkach będzie to działać. To podstawa bezpiecznej i niezawodnej instalacji.
Krok 1: Zidentyfikuj największego "pożeracza" prądu w Twojej instalacji
Z mojego doświadczenia wynika, że w większości instalacji 12V lub 24V z akumulatorem 100Ah, największym "pożeraczem" prądu jest przetwornica napięcia. To ona generuje największe obciążenie i to do niej w pierwszej kolejności musimy dobrać bezpiecznik. Przykładowo, jeśli masz przetwornicę 12V o mocy 1000W, jej nominalny pobór prądu wyniesie około 83A (1000W / 12V). Jednakże, uwzględniając sprawność przetwornicy (która rzadko kiedy wynosi 100%, zazwyczaj około 90%), rzeczywisty pobór prądu będzie jeszcze wyższy i może przekroczyć 90A. To jest wartość, od której zaczynamy nasze obliczenia.
Krok 2: Sprawdź przekrój przewodów dlaczego zbyt duży bezpiecznik jest groźniejszy niż zbyt mały?
To absolutnie kluczowa zasada: wartość bezpiecznika nigdy nie może być wyższa niż maksymalna obciążalność prądowa najcieńszego przewodu w chronionym obwodzie. Dlaczego to takie ważne? Zbyt duży bezpiecznik po prostu nie zadziała w momencie, gdy przewody zaczną się przegrzewać, co prowadzi do ryzyka pożaru. Bezpiecznik ma chronić przewody, a nie urządzenia, więc musi być dobrany do ich wytrzymałości. Zbyt mały bezpiecznik to co najwyżej irytacja (częste przepalanie), ale zbyt duży to już realne zagrożenie. W Polsce, dla instalacji 12V, przyjęło się, że:
- Dla prądów 100-150A: przewody miedziane o przekroju 35mm².
- Dla prądów 150-200A: przewody miedziane o przekroju minimum 50mm².
Pamiętaj, aby zawsze sprawdzić specyfikację przewodów, które zamierzasz użyć.
Krok 3: Napięcie systemu (12V vs 24V) jak wpływa na obliczenia?
Napięcie systemu ma bezpośredni i bardzo istotny wpływ na natężenie prądu. Dla tej samej mocy, instalacja 24V będzie pobierać dwukrotnie mniejszy prąd niż instalacja 12V. Oznacza to, że w systemach 24V możemy zastosować mniejsze bezpieczniki i cieńsze przewody, co często przekłada się na niższe koszty i łatwiejszy montaż. Zawsze musisz wiedzieć, czy pracujesz z systemem 12V, czy 24V, zanim zaczniesz cokolwiek obliczać.
Krok po kroku: oblicz idealny bezpiecznik do akumulatora 100Ah
Teraz, gdy znamy już podstawowe zasady, przejdźmy do konkretów. Pokażę Ci, jak krok po kroku obliczyć idealną wartość bezpiecznika dla Twojej instalacji. To prostsze, niż myślisz, a zapewni Ci spokój ducha i bezpieczeństwo.
Prosty wzór, który musisz znać: Moc (W) / Napięcie (V) = Natężenie prądu (A)
To podstawowy wzór z fizyki, który musisz opanować. Zapamiętaj go: P (W) / U (V) = I (A). Dzięki niemu zawsze obliczysz natężenie prądu, które jest kluczowe do doboru bezpiecznika.
Uwzględnij sprawność urządzeń ukryty pobór prądu, o którym wielu zapomina
Jak już wspomniałem, żadne urządzenie nie jest w 100% sprawne. Przetwornice, szczególnie te tańsze, mogą mieć sprawność rzędu 85-90%. To oznacza, że aby dostarczyć np. 1000W mocy na wyjściu, przetwornica musi pobrać z akumulatora więcej niż 1000W. Jeśli sprawność wynosi 90%, to dla 1000W na wyjściu, pobór z akumulatora wyniesie około 1111W (1000W / 0.9). To właśnie tę wyższą wartość mocy musimy uwzględnić w naszych obliczeniach prądu.
Margines bezpieczeństwa: ile "zapasu" mocy dodać, by uniknąć fałszywych alarmów?
Po obliczeniu maksymalnego prądu ciągłego, zawsze zalecam dodać margines bezpieczeństwa. Dlaczego? Urządzenia, szczególnie te z silnikami (np. lodówki kompresorowe, elektronarzędzia), mają tzw. prądy rozruchowe, które są znacznie wyższe niż prąd ciągły, ale trwają bardzo krótko. Aby bezpiecznik nie przepalał się przy każdym starcie urządzenia, do obliczonej wartości prądu ciągłego dodajemy około 25% zapasu. Dzięki temu unikniesz niepotrzebnych "fałszywych alarmów" i zapewnisz stabilną pracę systemu.Praktyczny przykład: Dobieramy bezpiecznik do przetwornicy 1500W w instalacji 12V
Przejdźmy do konkretnego przykładu, który rozwieje wszelkie wątpliwości:
- Moc przetwornicy: 1500W (moc wyjściowa).
- Napięcie instalacji: 12V.
- Sprawność przetwornicy: Zakładamy 90% (0.9).
- Obliczamy rzeczywistą moc pobieraną z akumulatora: 1500W / 0.9 = 1666.67W.
- Obliczamy prąd ciągły pobierany z akumulatora: 1666.67W / 12V = 138.89A.
- Dodajemy margines bezpieczeństwa (25%): 138.89A * 1.25 = 173.61A.
- Wybieramy najbliższy dostępny bezpiecznik o większej wartości: W tym przypadku idealnym wyborem będzie bezpiecznik 175A.
- Ważna uwaga o przewodach: Dla prądu rzędu 139A (ciągły) i bezpiecznika 175A, musisz zastosować przewody o odpowiednim przekroju. Zgodnie z moimi zaleceniami, dla prądów 100-150A minimum to 35mm², ale dla 175A, zalecałbym już przewody 50mm², aby mieć pewność, że są one w pełni bezpieczne i nie będą się przegrzewać.

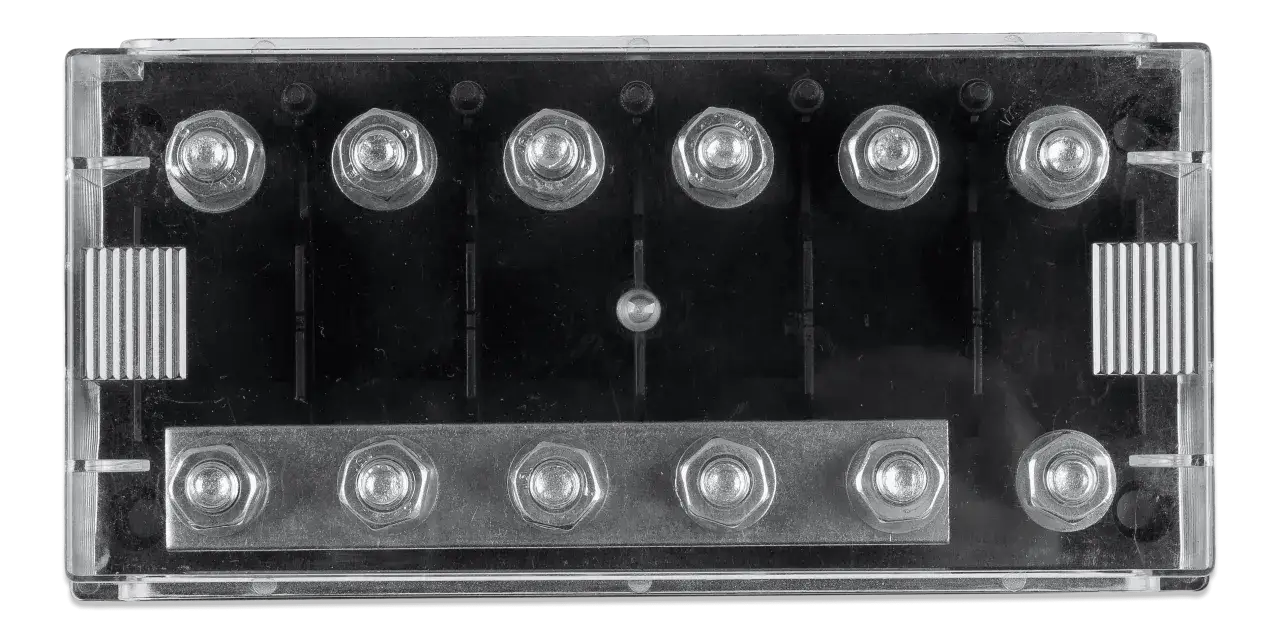

Rodzaje bezpieczników DC który typ wybrać i dlaczego?
Rynek oferuje różne typy bezpieczników do instalacji prądu stałego (DC). Wybór właściwego typu ma znaczenie nie tylko dla bezpieczeństwa, ale także dla komfortu użytkowania. Przyjrzyjmy się najpopularniejszym opcjom.
Bezpieczniki ANL i MIDI: Złoty standard w kamperach i na łodziach
W instalacjach DC, zwłaszcza tych z przetwornicami w kamperach czy na łodziach, najczęściej spotykamy się z bezpiecznikami typu MIDI i ANL. Bezpieczniki MIDI są zazwyczaj stosowane dla prądów od 30A do 150A. Są kompaktowe i bardzo skuteczne. Natomiast bezpieczniki ANL, o zakresie prądowym od 80A do 500A, to prawdziwy "złoty standard" dla większych instalacji z mocnymi przetwornicami. Ich charakterystyka zwłoczna jest kluczowa pozwala im tolerować krótkotrwałe, wysokie prądy rozruchowe (np. przy włączaniu lodówki czy elektronarzędzi), nie przepalając się od razu, co jest ogromną zaletą.
Bezpieczniki MEGA: Gdy w grę wchodzą naprawdę duże prądy
Jeśli Twoja instalacja wymaga zabezpieczenia dla naprawdę dużych prądów, powyżej 100A, a nawet do 500A, wtedy w grę wchodzą bezpieczniki typu MEGA. Są one przeznaczone do systemów z bardzo potężnymi przetwornicami, wieloma odbiornikami o wysokim poborze mocy lub w zastosowaniach przemysłowych. Ich konstrukcja jest solidniejsza, aby sprostać ekstremalnym obciążeniom.
Wyłączniki nadprądowe DC (heble): Wygodna, resetowalna alternatywa czy ma wady?
Coraz popularniejszą alternatywą dla tradycyjnych bezpieczników topikowych są wyłączniki nadprądowe DC, często nazywane "heblami". Ich największą zaletą jest resetowalność po zadziałaniu wystarczy wcisnąć przycisk, aby ponownie włączyć obwód, bez konieczności wymiany elementu. To bardzo wygodne, zwłaszcza w kamperach czy na łodziach. Pamiętaj jednak, aby wybrać modele przeznaczone specjalnie do prądu stałego (DC), ponieważ mają inną konstrukcję niż wyłączniki AC. Potencjalne wady to zazwyczaj wyższy koszt początkowy i większe rozmiary w porównaniu do bezpieczników topikowych.
Gniazda i oprawy bezpiecznikowe jak wybrać solidne mocowanie?
Nawet najlepiej dobrany bezpiecznik nie spełni swojej funkcji, jeśli nie będzie miał solidnego mocowania. Jakość gniazd i opraw bezpiecznikowych jest równie ważna jak sam bezpiecznik. Słabej jakości gniazdo może prowadzić do zwiększonej rezystancji, przegrzewania się w miejscu styku i spadków napięcia, co niweczy całe zabezpieczenie. Zawsze wybieraj oprawy solidne, z dobrymi, miedzianymi stykami i możliwością mocnego dokręcenia przewodów.
Montaż bezpiecznika 3 najczęstsze błędy, których musisz unikać
Prawidłowy dobór to jedno, ale bez właściwego montażu, nawet najlepszy bezpiecznik może okazać się bezużyteczny. Z mojej praktyki wiem, że te trzy błędy są najczęściej popełniane i mogą mieć katastrofalne skutki.
Błąd #1: Zbyt duża odległość od akumulatora dlaczego każdy centymetr ma znaczenie?
To podstawowa zasada bezpieczeństwa, a jednocześnie jeden z najczęściej ignorowanych aspektów. Zgodnie z normami, główny bezpiecznik musi być zamontowany jak najbliżej dodatniego bieguna akumulatora, zazwyczaj w odległości nie większej niż 20-30 cm. Dlaczego to takie ważne? Ma to na celu ochronę całego przewodu plusowego. Jeśli bezpiecznik będzie zamontowany zbyt daleko, a przewód na odcinku między akumulatorem a bezpiecznikiem ulegnie przetarciu i zwarciu do masy, to ten odcinek przewodu nie będzie w ogóle chroniony! To prosta droga do pożaru.
Błąd #2: Słabe połączenia i niedokręcone śruby ciche źródło problemów i ciepła
Słabe połączenia elektryczne to cichy zabójca instalacji. Niedokręcone śruby, zaśniedziałe styki czy niskiej jakości terminale prowadzą do zwiększonej rezystancji w miejscu połączenia. Ta rezystancja powoduje, że prąd, zamiast płynąć swobodnie, napotyka opór, co skutkuje nagrzewaniem się połączenia. W najlepszym wypadku doświadczysz spadków napięcia i mniejszej wydajności systemu, w najgorszym przegrzewanie może doprowadzić do stopienia izolacji, zwarcia, a nawet pożaru. Zawsze upewnij się, że wszystkie połączenia są czyste, solidne i mocno dokręcone.
Przeczytaj również: Jak sprawdzić, czy bezpiecznik jest spalony? Poradnik krok po kroku
Błąd #3: Ignorowanie jakości przewodów i terminali oszczędność, która prowadzi do strat
Oszczędzanie na przewodach i terminalach to oszczędność pozorna, która w dłuższej perspektywie zawsze prowadzi do strat. Używanie zbyt cienkich przewodów (o zbyt małym przekroju) lub przewodów niskiej jakości (np. z domieszką aluminium zamiast czystej miedzi) skutkuje ich przegrzewaniem się, spadkami napięcia i marnowaniem energii. Podobnie jest z terminalami tanie, słabej jakości zaciski mogą pękać, luzować się i prowadzić do problemów opisanych w punkcie wyżej. Pamiętaj, że przewody i terminale to krwiobieg Twojej instalacji, a ich jakość ma bezpośredni wpływ na bezpieczeństwo i wydajność całego systemu.
