Zrozumienie możliwości wyłączników nadprądowych, takich jak popularny B16, to podstawa bezpieczeństwa i prawidłowego funkcjonowania każdej instalacji elektrycznej w domu. Wielu z nas zastanawia się, jaką maksymalną moc w kilowatach (kW) może obsłużyć taki bezpiecznik, zwłaszcza gdy planujemy podłączenie nowego, energochłonnego urządzenia. W tym artykule, jako Zbigniew Zalewski, postaram się rozwiać wszelkie wątpliwości, dostarczając konkretnych wartości i praktycznych wskazówek, które pomogą Ci bezpiecznie zarządzać domową elektryką.
Bezpiecznik B16: Maksymalna moc to 3,5 kW (jednofaza) lub 11 kW (trójfaza)
- W instalacji jednofazowej (230V) wyłącznik B16 bezpiecznie obsłuży urządzenia o łącznej mocy do około 3,5 kW.
- W instalacji trójfazowej (400V) ten sam wyłącznik B16 pozwala na podłączenie urządzeń o mocy do około 11 kW.
- Litera "B" w oznaczeniu B16 wskazuje na charakterystykę wyzwalania, odpowiednią dla standardowych obwodów domowych (gniazdka, oświetlenie).
- Do urządzeń z dużym prądem rozruchowym (np. pralki, niektóre płyty indukcyjne) często zaleca się wyłącznik C16.
- Najczęstsze przyczyny "wybijania" bezpiecznika B16 to przeciążenie obwodu lub zwarcie.
- Prawidłowy dobór przekroju przewodów (min. 2,5 mm² dla gniazd, 1,5 mm² dla oświetlenia) jest kluczowy dla bezpieczeństwa.
Moc bezpiecznika B16: Ile kW wytrzyma w Twojej instalacji?
Kiedy mówimy o wyłączniku nadprądowym B16, kluczowe jest zrozumienie, jaką maksymalną moc może on obsłużyć. Ta wartość nie jest stała i zależy przede wszystkim od rodzaju instalacji elektrycznej czy jest to instalacja jednofazowa (230V), czy trójfazowa (400V), często nazywana "siłą". Pamiętajmy, że podane wartości to teoretyczne limity, a w praktyce zawsze warto zostawić sobie pewien margines bezpieczeństwa.
Instalacja jednofazowa (230V): Poznaj praktyczny limit mocy
Dla typowej instalacji jednofazowej, którą znajdziemy w większości polskich domów i mieszkań, wyłącznik B16 jest w stanie teoretycznie obsłużyć moc do 3,68 kW. Obliczenie to wynika z prostego wzoru, który omówię za chwilę. Jednak w praktyce, aby zachować niezbędny margines bezpieczeństwa i uniknąć częstego "wybijania" bezpiecznika, zalecam przyjmowanie limitu na poziomie około 3,5 kW. To pozwala na stabilne działanie większości standardowych urządzeń domowych.
Instalacja trójfazowa (400V - "siła"): Kiedy możesz pozwolić sobie na więcej?
W przypadku instalacji trójfazowej, popularnie zwanej "siłą", możliwości wyłącznika B16 są znacznie większe. Dzięki trzem fazom, ten sam bezpiecznik B16 (a właściwie zestaw trzech bezpieczników B16, po jednym na każdą fazę) może obsłużyć łączną moc wynoszącą około 11 kW. To sprawia, że instalacja trójfazowa z zabezpieczeniem B16 jest niezbędna dla urządzeń o bardzo dużym zapotrzebowaniu na energię, takich jak płyty indukcyjne o wysokiej mocy czy przepływowe podgrzewacze wody.Obliczanie mocy: Poznaj prosty wzór i zabezpiecz swój dom
Zrozumienie, skąd biorą się te wartości, jest kluczowe. Znajomość prostych wzorów pozwala nie tylko oszacować potrzebną moc, ale także świadomie dobrać odpowiednie zabezpieczenia do swojej instalacji. Nie musisz być elektrykiem, aby to pojąć to naprawdę prosta matematyka w służbie bezpieczeństwa.
Obliczenia dla gniazdka 230V: Matematyka w służbie bezpieczeństwa
Aby obliczyć maksymalną moc dla instalacji jednofazowej, posługujemy się podstawowym wzorem z fizyki: P = U * I, gdzie:
- P to moc (wyrażona w watach, W),
- U to napięcie (w woltach, V),
- I to prąd (w amperach, A).
Dla wyłącznika B16 w instalacji jednofazowej (230V) obliczenie wygląda następująco:
P = 230V * 16A = 3680W
Oznacza to, że teoretyczna maksymalna moc, jaką może obsłużyć wyłącznik B16 w instalacji jednofazowej, to 3680 watów, czyli 3,68 kW. Jak wspomniałem, w praktyce dla bezpieczeństwa przyjmujemy nieco niższą wartość.Obliczenia dla instalacji trójfazowej: Dlaczego moc rośnie trzykrotnie?
W przypadku instalacji trójfazowej wzór jest nieco bardziej złożony, ponieważ uwzględnia trzy fazy i współczynnik mocy. Standardowy wzór to: P = U * I * √3, gdzie:
- P to moc (w watach, W),
- U to napięcie międzyfazowe (w woltach, V),
- I to prąd znamionowy (w amperach, A),
- √3 (pierwiastek z trzech) to w przybliżeniu 1,732.
Dla wyłącznika B16 w instalacji trójfazowej (400V) obliczenie wygląda tak:
P = 400V * 16A * 1,732 ≈ 11085W
To daje nam około 11,08 kW. Jak widać, moc rośnie niemal trzykrotnie w porównaniu do instalacji jednofazowej, co wynika z rozłożenia obciążenia na trzy fazy.

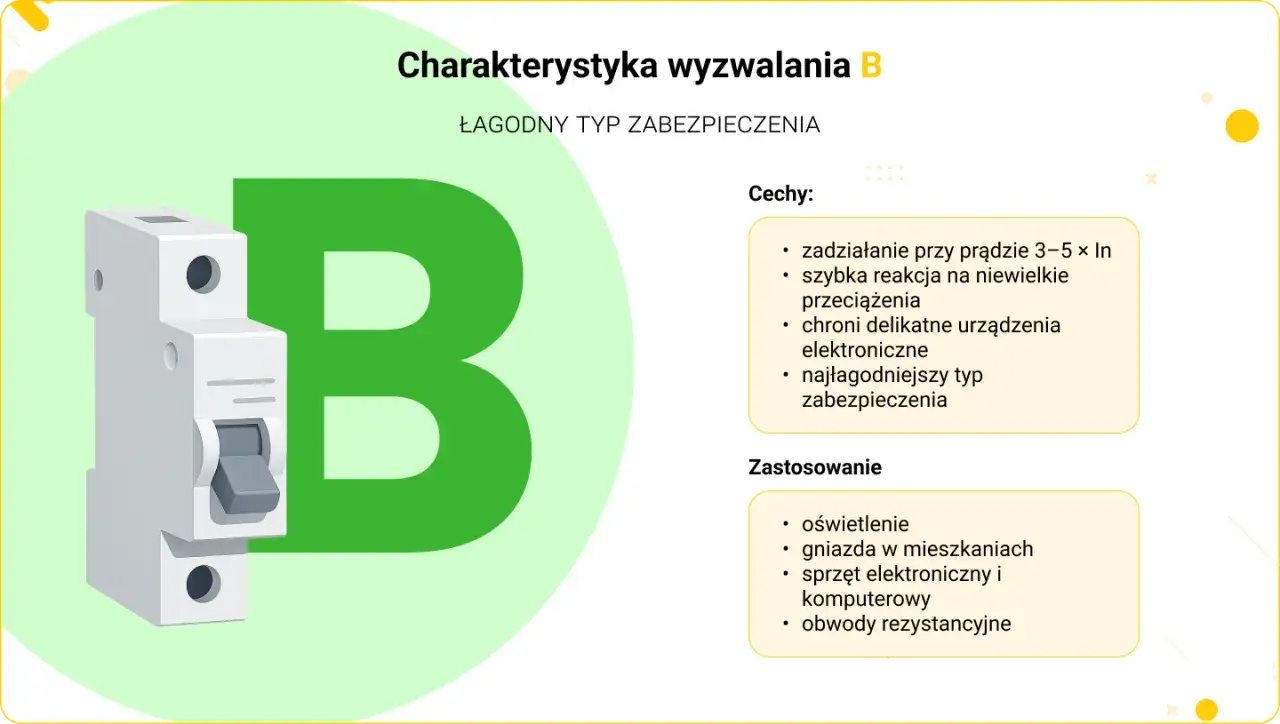

Co oznacza litera "B" w wyłączniku B16? Zrozum jego działanie
Oznaczenie "B16" to nie tylko liczba amperów, ale także litera, która ma kluczowe znaczenie dla zrozumienia działania wyłącznika. Litera "B" odnosi się do tak zwanej charakterystyki czasowo-prądowej, która określa, jak szybko wyłącznik zadziała przy określonym prądzie przeciążeniowym lub zwarciowym. To bardzo ważny aspekt, który wpływa na bezpieczeństwo i dobór odpowiedniego zabezpieczenia.
Charakterystyka B: Idealny strażnik domowych gniazdek i oświetlenia
Wyłączniki o charakterystyce "B" są zaprojektowane z myślą o ochronie obwodów, w których nie występują duże prądy rozruchowe. Są to typowe obwody domowe i komercyjne, takie jak:
- obwody oświetleniowe,
- obwody gniazd wtykowych, do których podłączamy standardowe urządzenia RTV i AGD (telewizory, komputery, ładowarki, czajniki, tostery).
B16 vs C16: Kiedy drobna różnica ma ogromne znaczenie?
Często pojawia się pytanie, czy lepiej zastosować wyłącznik B16, czy C16. Różnica między nimi, choć wydaje się niewielka (tylko jedna litera), ma ogromne znaczenie w praktyce, zwłaszcza w kontekście prądów rozruchowych urządzeń. Poniżej przedstawiam kluczowe różnice:
| Cecha | Charakterystyka B16 | Charakterystyka C16 |
|---|---|---|
| Zastosowanie główne | Standardowe obwody domowe (oświetlenie, gniazdka bez dużych prądów rozruchowych) | Obwody z urządzeniami o dużych prądach rozruchowych (silniki, transformatory, zasilacze impulsowe) |
| Zakres wyzwalania (prąd zwarciowy) | 3-5 krotność prądu znamionowego (16A * 3 = 48A do 16A * 5 = 80A) | 5-10 krotność prądu znamionowego (16A * 5 = 80A do 16A * 10 = 160A) |
| Tolerancja na prądy rozruchowe | Niska (szybciej wyłącza obwód przy chwilowych skokach prądu) | Wysoka (pozwala na większe, chwilowe skoki prądu bez wyłączenia) |
| Przykładowe urządzenia | Oświetlenie, telewizory, komputery, małe AGD, czajniki, tostery | Pralki, lodówki, zmywarki, klimatyzatory, niektóre płyty indukcyjne, pompy, odkurzacze |
Jak widać, główna różnica polega na tolerancji na prądy rozruchowe. Wyłącznik C16 jest "wolniejszy" i pozwala na większy, chwilowy skok prądu bez natychmiastowego zadziałania. Dlatego jest zalecany do urządzeń z silnikami lub zasilaczami impulsowymi, które w momencie startu pobierają znacznie więcej prądu niż podczas normalnej pracy. Wybór odpowiedniej charakterystyki jest kluczowy dla uniknięcia niepotrzebnego "wybijania" bezpieczników.
Wyłącznik B16 w praktyce: Jakie urządzenia możesz bezpiecznie podłączyć?
Zrozumienie teoretycznych limitów i charakterystyki to jedno, ale równie ważne jest wiedzieć, jak to wszystko przekłada się na codzienne użytkowanie. Jako Zbigniew Zalewski, zawsze podkreślam, że praktyczne zastosowanie wiedzy jest najważniejsze. Przyjrzyjmy się zatem, jakie urządzenia możemy bezpiecznie podłączyć do obwodu zabezpieczonego wyłącznikiem B16, a z jakimi mogą pojawić się problemy.
Standardowe obwody w mieszkaniu: Gniazdka, oświetlenie, RTV/AGD
Wyłącznik B16 jest doskonałym wyborem do zabezpieczania większości standardowych obwodów w mieszkaniu. Mówimy tu o:
- Obwodach gniazd w pokojach i korytarzach: Bez problemu podłączysz do nich telewizory, komputery, ładowarki, lampy, radioodbiorniki, a także małe urządzenia AGD, takie jak odkurzacze (o ile nie mają bardzo dużego prądu rozruchowego), miksery czy blendery.
- Obwodach oświetleniowych: B16 jest standardem do zabezpieczania oświetlenia w całym domu.
- Kuchnia (częściowo): Czajnik elektryczny, toster, ekspres do kawy te urządzenia zazwyczaj mieszczą się w limicie mocy B16 i nie mają problematycznych prądów rozruchowych.
Pamiętaj jednak, aby nie przeciążać pojedynczego obwodu, podłączając jednocześnie zbyt wiele energochłonnych urządzeń.
Urządzenia "prądożerne": Czy B16 wystarczy do piekarnika lub pralki?
Tutaj zaczynają się schody. Chociaż moc wielu piekarników (np. 2-3 kW) czy pralek (np. 2-2,5 kW) mieści się w teoretycznym limicie 3,68 kW dla B16, to jednak producenci często zalecają stosowanie wyłączników o charakterystyce C (np. C16) dla tych urządzeń. Dlaczego? Ze względu na prądy rozruchowe. Silniki pralek czy grzałki piekarników mogą w momencie startu pobierać chwilowo znacznie więcej prądu, co dla "szybkiego" B16 może być sygnałem do zadziałania, nawet jeśli normalna praca mieści się w normie. Zawsze warto sprawdzić zalecenia producenta urządzenia.
Płyta indukcyjna: Nowoczesne wyzwania dla Twojej instalacji
Płyty indukcyjne to świetny przykład, gdzie prawidłowy dobór zabezpieczenia jest krytyczny. Nawet płyty jednofazowe o mocy do 3,7 kW, które teoretycznie mieszczą się w limicie B16, często wymagają wyłącznika C16. Wynika to z ich specyfiki działania i potencjalnych prądów rozruchowych. Jeśli natomiast masz płytę indukcyjną o mocy około 7 kW lub więcej, konieczne jest zasilanie trójfazowe. W takim przypadku zazwyczaj stosuje się zabezpieczenie 3x B16 (lub 3x C16), co pozwala na rozłożenie mocy na trzy fazy i bezpieczne użytkowanie urządzenia. Zawsze konsultuj to z elektrykiem i instrukcją płyty!
Dlaczego bezpiecznik B16 "wybija"? Przyczyny i jak temu zaradzić
Każdy z nas doświadczył pewnie sytuacji, gdy nagle "wybił" bezpiecznik, a w części domu zapanowała ciemność. Zazwyczaj winowajcą jest właśnie wyłącznik nadprądowy B16. Zrozumienie przyczyn jego zadziałania jest kluczowe, aby zapobiegać takim sytuacjom i zapewnić bezpieczeństwo instalacji.
Przeciążenie: Gdy suma mocy przekracza możliwości obwodu
To najczęstsza przyczyna "wybijania" bezpiecznika B16. Przeciążenie następuje, gdy suma mocy wszystkich urządzeń podłączonych do jednego obwodu przekracza jego możliwości. Dla jednofazowego B16 to wspomniane około 3,5-3,6 kW. Wyobraź sobie, że do jednego gniazdka (lub obwodu gniazd) podłączasz jednocześnie czajnik (2,2 kW), mikrofalówkę (1,5 kW) i toster (0,8 kW). Suma ich mocy to 4,5 kW, co znacznie przekracza limit B16. W takiej sytuacji wyłącznik zadziała, chroniąc przewody przed przegrzaniem i potencjalnym pożarem. Rozwiązaniem jest rozłożenie urządzeń na różne obwody lub, w przypadku stałego zapotrzebowania na większą moc, modyfikacja instalacji i zastosowanie mocniejszego zabezpieczenia.
Zwarcie w instalacji: Groźny sygnał, którego nie wolno ignorować
Zwarcie to znacznie poważniejsza przyczyna zadziałania wyłącznika. Następuje, gdy prąd elektryczny znajdzie drogę o bardzo niskiej rezystancji, omijając urządzenie i płynąc bezpośrednio między fazą a zerem lub między fazami. Powoduje to nagły, ogromny wzrost prądu, który jest natychmiast wykrywany przez wyłącznik nadprądowy. Zwarcie może być spowodowane:
- uszkodzeniem izolacji przewodów (np. przez starzenie, uszkodzenia mechaniczne),
- awarią podłączonego urządzenia (np. przepalona grzałka, uszkodzony silnik),
- błędem w instalacji.
Jeśli bezpiecznik "wybija" natychmiast po włączeniu urządzenia lub bez żadnego powodu, najprawdopodobniej masz do czynienia ze zwarciem. W takiej sytuacji nie wolno ignorować problemu należy odłączyć wadliwe urządzenie lub wezwać elektryka, który zdiagnozuje i naprawi usterkę w instalacji.
Prąd rozruchowy urządzeń: Cichy winowajca częstych problemów
Prąd rozruchowy to chwilowy, znacznie wyższy prąd, który pobierają niektóre urządzenia w momencie ich włączania. Dotyczy to głównie urządzeń z silnikami elektrycznymi (pralki, lodówki, odkurzacze, pompy), transformatorami czy zasilaczami impulsowymi. Ten skok prądu trwa zazwyczaj ułamki sekundy, ale dla wyłącznika B16 o charakterystyce "szybkiej" może być wystarczający, by spowodować jego zadziałanie, nawet jeśli nominalna moc urządzenia mieści się w limicie. To właśnie dlatego dla takich urządzeń często zaleca się wyłączniki o charakterystyce C, które są bardziej tolerancyjne na chwilowe przeciążenia rozruchowe. Jeśli Twój B16 często "wybija" przy włączaniu pralki czy lodówki, to najprawdopodobniej jest to właśnie problem z prądem rozruchowym.
Planowanie instalacji z B16: Klucz do bezpieczeństwa i komfortu
Prawidłowe zaplanowanie instalacji elektrycznej, z uwzględnieniem możliwości wyłączników B16, to fundament bezpieczeństwa i komfortu użytkowania domu. Jako Zbigniew Zalewski zawsze podkreślam, że lepiej jest zainwestować w dobrą instalację na etapie budowy lub remontu, niż później borykać się z problemami i ryzykiem.
Dobór przekroju przewodów: Fundament stabilnej i bezpiecznej instalacji
Nawet najlepszy wyłącznik B16 nie zapewni bezpieczeństwa, jeśli przewody w instalacji będą miały zbyt mały przekrój. W polskim budownictwie standardem dla obwodów zabezpieczonych wyłącznikiem B16 jest stosowanie przewodów miedzianych o przekroju minimum:
- 2,5 mm² dla obwodów gniazd wtykowych: To absolutne minimum, które zapewnia bezpieczne przewodzenie prądu o natężeniu 16A bez nadmiernego nagrzewania się przewodów.
- 1,5 mm² dla obwodów oświetleniowych: Obciążenie oświetleniowe jest zazwyczaj mniejsze, dlatego ten przekrój jest wystarczający.
Odpowiedni przekrój przewodów jest kluczowy dla uniknięcia przegrzewania się instalacji, spadków napięcia i zapewnienia długotrwałej, bezawaryjnej pracy. Nigdy nie oszczędzaj na przewodach!
Przeczytaj również: Bezpiecznik B10: Ile watów wytrzyma? Oblicz i chroń swój dom!
Rozdział obwodów: Jak uniknąć ciemności w całym domu po awarii czajnika?
Podział instalacji na osobne obwody to jedna z najważniejszych zasad nowoczesnego elektryki. Dzięki temu rozwiązaniu, awaria jednego urządzenia (np. wspomnianego czajnika) lub przeciążenie jednego obwodu nie spowoduje wyłączenia prądu w całym domu, a jedynie w tej jego części, która jest zabezpieczona danym wyłącznikiem. Zazwyczaj wydziela się osobne obwody dla:
- oświetlenia,
- gniazd w pokojach,
- kuchni (często kilka obwodów dla różnych grup gniazd i urządzeń),
- łazienki,
- urządzeń o dużej mocy (np. piekarnik, pralka, zmywarka, płyta indukcyjna często na dedykowanych obwodach, czasem z zabezpieczeniem C16 lub trójfazowym).
Taki podział znacząco zwiększa komfort użytkowania i bezpieczeństwo, minimalizując skutki ewentualnych awarii.
