Zabezpieczenie przedlicznikowe to jeden z najważniejszych, choć często niedocenianych, elementów każdej instalacji elektrycznej. Jego prawidłowy dobór i zrozumienie roli są kluczowe nie tylko dla bezpieczeństwa Twojego domu i domowników, ale także dla zgodności z przepisami i bezproblemowej współpracy z Operatorem Sieci Dystrybucyjnej (OSD). Jako ekspert w tej dziedzinie, chcę Cię przeprowadzić przez meandry technicznych wymagań, abyś mógł świadomie zarządzać swoją instalacją.
Zabezpieczenie przedlicznikowe klucz do bezpieczeństwa i zgodności z OSD
- Zabezpieczenie przedlicznikowe jest własnością Operatora Sieci Dystrybucyjnej (OSD) i to on odpowiada za jego dobór, montaż oraz plombowanie.
- Wartość zabezpieczenia (w amperach) jest ściśle powiązana z mocą przyłączeniową określoną w umowie z OSD.
- W nowych instalacjach stosuje się wyłączniki nadprądowe (eski), w starszych można spotkać bezpieczniki topikowe.
- Samodzielna ingerencja w zabezpieczenie przedlicznikowe jest nielegalna i skrajnie niebezpieczna.
- Instalacja fotowoltaiczna nie wymusza zmiany zabezpieczenia, ale jej moc nie może przekroczyć mocy przyłączeniowej.
- Częste "wybijanie" zabezpieczenia sygnalizuje zbyt małą moc umowną i wymaga wniosku o jej zwiększenie do OSD.
Zabezpieczenie przed licznikiem: strażnik Twojej instalacji i portfela
Zabezpieczenie przedlicznikowe, często nazywane również zabezpieczeniem głównym, to pierwsza linia obrony w Twojej instalacji elektrycznej. Jest to kluczowy element, który znajduje się tuż przed licznikiem energii elektrycznej, patrząc od strony zasilania. Jego podstawową funkcją jest ochrona zarówno wewnętrznej instalacji odbiorcy, jak i sieci dystrybutora przed skutkami zwarć i przeciążeń. To właśnie ono decyduje o tym, ile prądu możesz bezpiecznie pobierać, zanim system uzna, że jest to zbyt duże obciążenie.
- Zabezpieczenie przedlicznikowe jest własnością Operatora Sieci Dystrybucyjnej (OSD), a nie Twoją. Oznacza to, że to OSD, czyli firmy takie jak PGE Dystrybucja, Tauron Dystrybucja, Enea Operator czy Energa-Operator, odpowiada za jego dobór, montaż oraz plombowanie.
- Z uwagi na to, że jest to element sieci OSD, odbiorca energii nie ma prawa samodzielnie go wymieniać ani w nie ingerować. Jakiekolwiek próby manipulacji są nielegalne i mogą prowadzić do poważnych konsekwencji prawnych oraz, co gorsza, do zagrożenia bezpieczeństwa.
- Plombowanie zabezpieczenia przez OSD ma na celu uniemożliwienie nieautoryzowanych zmian, które mogłyby narazić na szwank stabilność i bezpieczeństwo całej sieci, a także chronić przed nielegalnym poborem energii.

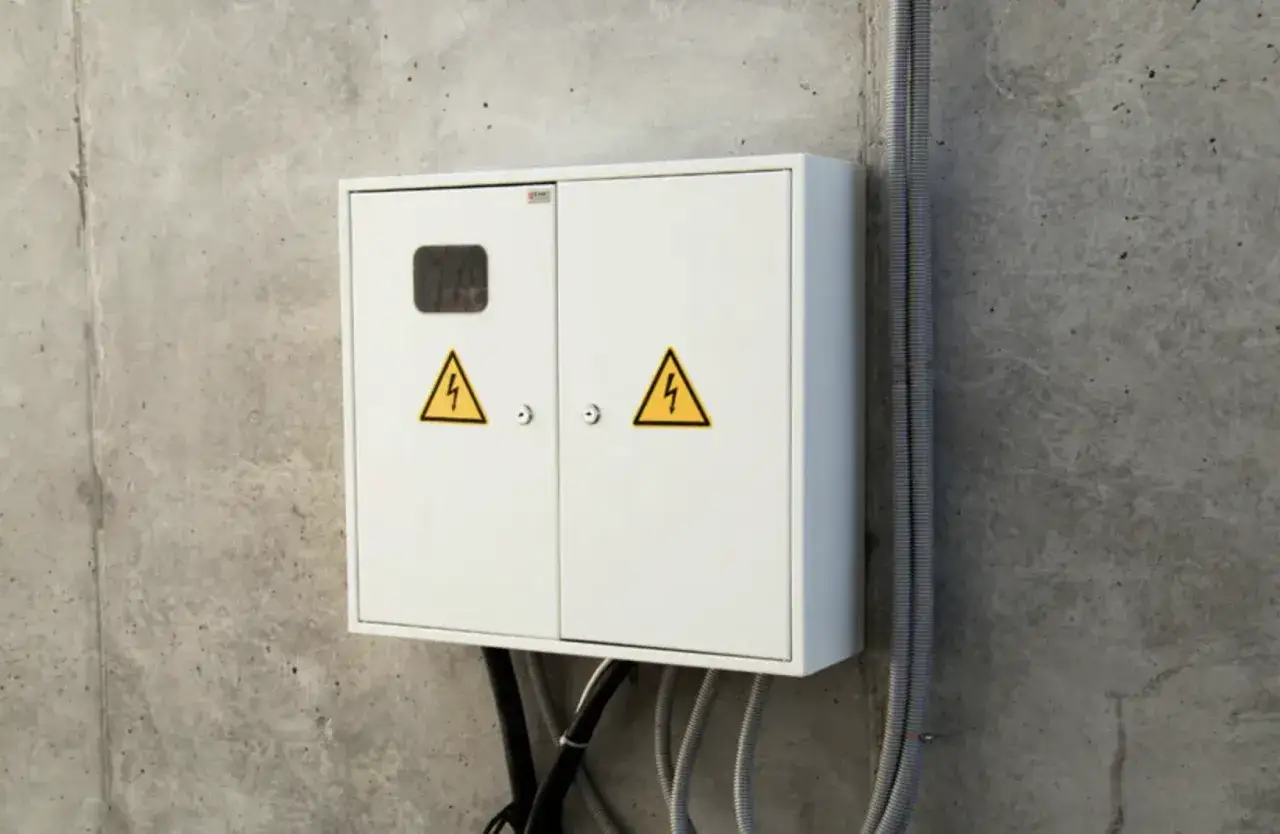

Typowe lokalizacje zabezpieczenia przedlicznikowego to złącze kablowe, które często znajduje się na granicy posesji, lub zestaw złączowo-pomiarowy. Ten drugi może być umieszczony w skrzynce na elewacji budynku lub, rzadziej, wewnątrz obiektu. Wybór lokalizacji zależy od standardów danego OSD oraz warunków technicznych przyłączenia.
Moc przyłączeniowa a wartość bezpiecznika: kluczowy związek
Wartość prądu znamionowego zabezpieczenia przedlicznikowego nie jest przypadkowa. Jest ona ściśle powiązana z umową o przyłączenie do sieci oraz umową dystrybucyjną, którą zawierasz z Operatorem Sieci Dystrybucyjnej. To OSD określa tę wartość na podstawie mocy przyłączeniowej, którą zamówiłeś. Innymi słowy, im większą moc zamówisz, tym większe (o wyższym prądzie znamionowym) będzie Twoje zabezpieczenie.Aby lepiej zrozumieć ten związek, warto znać podstawowy wzór. Dla instalacji trójfazowej (400V) moc przyłączeniowa (kW) = Prąd znamionowy zabezpieczenia (A) x Napięcie (V) x √3. Przekształcając ten wzór, możemy łatwo oszacować prąd zabezpieczenia na podstawie mocy. Poniżej przedstawiam typowe wartości:
| Moc przyłączeniowa (kW) | Wartość zabezpieczenia (A) |
|---|---|
| 12 kW | ok. 20A |
| 14 kW | ok. 25A |
| 17 kW | ok. 25A |
| 21 kW | ok. 32A |
Rodzaje zabezpieczeń przedlicznikowych: standardy operatorów sieci

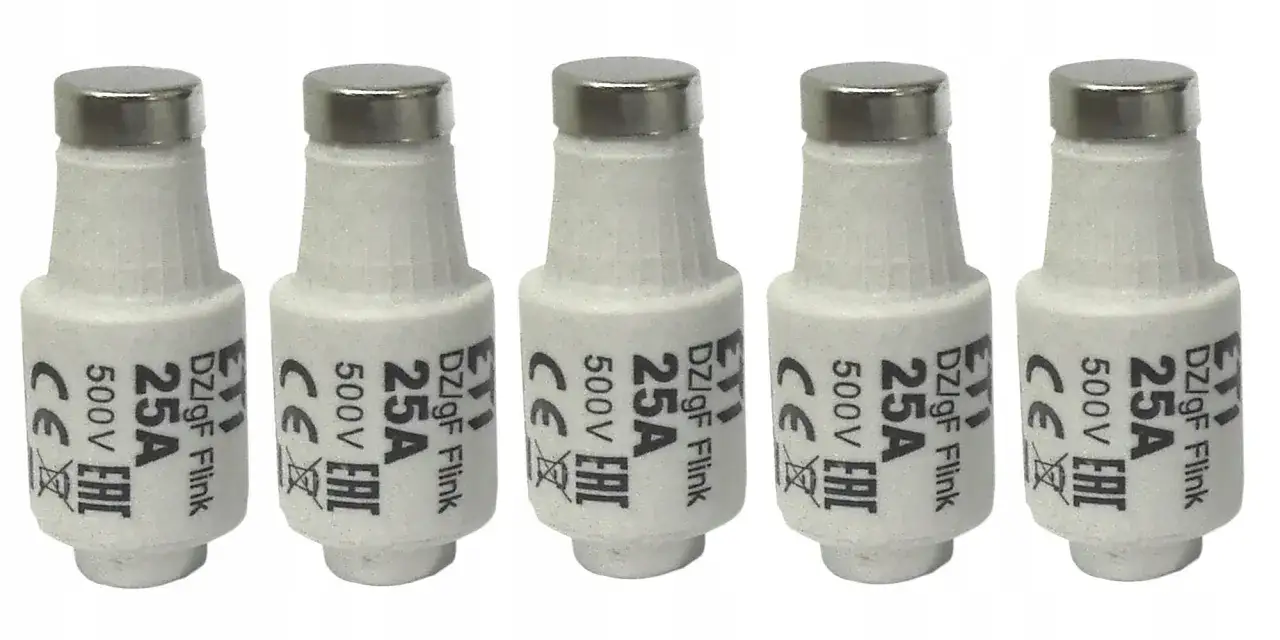

Współczesne instalacje elektryczne, zwłaszcza te nowo budowane, opierają się na wyłącznikach nadprądowych, potocznie nazywanych "eskami". Są to nowoczesne urządzenia, które automatycznie wyłączają obwód w przypadku przeciążenia lub zwarcia, a co ważne po usunięciu awarii można je ponownie załączyć ręcznie. Operatorzy Sieci Dystrybucyjnej najczęściej stosują wyłączniki o charakterystyce B lub C. Charakterystyka B jest typowa dla obwodów o niskim prądzie rozruchowym, natomiast charakterystyka C dla obwodów z urządzeniami o większym prądzie rozruchowym, np. silnikami.Mimo dominacji wyłączników nadprądowych, w wielu starszych instalacjach wciąż można spotkać bezpieczniki topikowe, czyli wkładki topikowe typu Bi lub gG. Są to zabezpieczenia jednorazowego użytku po zadziałaniu (przepaleniu topika) wymagają wymiany. Choć spełniają swoją funkcję ochronną, w kontekście nowych instalacji są uznawane za "relikt przeszłości" ze względu na konieczność wymiany po każdym zadziałaniu i mniejszą wygodę użytkowania. Ich obecność w nowym przyłączu jest rzadkością.
Fotowoltaika a zabezpieczenie przedlicznikowe: obalamy mity
Jednym z częstych pytań, jakie słyszę od klientów, jest to, czy montaż paneli fotowoltaicznych wymusza wymianę zabezpieczenia przedlicznikowego. Odpowiedź jest prosta: nie, montaż fotowoltaiki sam w sobie nie wymusza zmiany zabezpieczenia przedlicznikowego. Jego wartość nadal zależy od mocy przyłączeniowej, którą masz określoną w umowie z OSD, a nie od mocy mikroinstalacji PV. Zabezpieczenie przedlicznikowe chroni sieć i Twoją instalację przed przeciążeniami z Twojej strony, nie zaś przed energią wprowadzaną do sieci przez fotowoltaikę.
Istnieje jednak pewne ważne powiązanie, które warto zrozumieć:
- Moc zainstalowanej mikroinstalacji fotowoltaicznej nie może być większa niż moc przyłączeniowa budynku. Jest to kluczowy wymóg Operatorów Sieci Dystrybucyjnej.
- Jeśli spróbujesz zainstalować zbyt dużą moc PV w stosunku do mocy przyłączeniowej, OSD może odmówić przyłączenia mikroinstalacji do sieci. To zabezpieczenie ma na celu ochronę sieci przed nadmiernym obciążeniem w punktach przyłączenia, które nie są do tego przystosowane.
- Warto też wspomnieć o popularnym "przewymiarowywaniu" instalacji PV, czyli montowaniu większej mocy paneli (np. 10 kWp) do falownika o mniejszej mocy (np. 8 kW). Ta praktyka ma na celu optymalizację produkcji energii, ale nie ma bezpośredniego wpływu na zabezpieczenie przedlicznikowe, które, jak już wspomniałem, jest dobierane do mocy przyłączeniowej, a nie mocy paneli czy falownika.
Kiedy więc warto rozważyć zwiększenie mocy przyłączeniowej i w konsekwencji wymianę zabezpieczenia? Przede wszystkim wtedy, gdy planujesz instalację urządzeń o dużym poborze mocy, które mogą znacząco obciążyć Twoją sieć. Przykładem może być pompa ciepła, ładowarka do samochodu elektrycznego, czy rozbudowa domu o dodatkowe, energochłonne urządzenia. W takich sytuacjach, aby uniknąć częstego "wybijania" bezpiecznika, warto złożyć wniosek do OSD o zwiększenie mocy, co wiąże się z wymianą zabezpieczenia na większe.
Gdy bezpiecznik przedlicznikowy „wybija”: praktyczny poradnik
Częste "wyłączanie się" zabezpieczenia przedlicznikowego to sygnał, którego nie wolno ignorować. Zazwyczaj nie oznacza to awarii samego zabezpieczenia, ale jest jasnym znakiem, że moc umowna, którą masz w umowie z OSD, jest zbyt mała w stosunku do faktycznego zapotrzebowania Twojego gospodarstwa domowego. To klasyczny objaw przeciążenia instalacji, gdy jednocześnie pracuje zbyt wiele energochłonnych urządzeń.
Jeśli doświadczasz tego problemu, oto procedura, którą należy podjąć, aby legalnie i bezpiecznie zwiększyć moc przyłączeniową:
- Zidentyfikuj przyczynę: Upewnij się, że "wybijanie" bezpiecznika nie jest spowodowane zwarciem w instalacji wewnętrznej (np. uszkodzonym urządzeniem), ale faktycznym przeciążeniem.
- Złóż wniosek do OSD: Skontaktuj się z Twoim Operatorem Sieci Dystrybucyjnej (PGE, Tauron, Enea, Energa itp.) i złóż wniosek o zwiększenie mocy przyłączeniowej. Wniosek ten zazwyczaj dostępny jest na stronach internetowych OSD.
- Oczekuj na warunki przyłączenia: OSD przeanalizuje Twój wniosek i wyda warunki przyłączenia, w których określi maksymalną możliwą do uzyskania moc oraz ewentualne wymagania techniczne.
- Podpisz umowę: Po zaakceptowaniu warunków, podpiszesz aneks do umowy dystrybucyjnej lub nową umowę, uwzględniającą zwiększoną moc.
- Realizacja przez OSD: Po dopełnieniu formalności, OSD wyśle swoich uprawnionych pracowników, którzy wymienią zabezpieczenie przedlicznikowe na takie o większej wartości prądu znamionowego i ponownie je zaplombują.
Warto być przygotowanym na to, co czeka odbiorcę energii w procedurze wymiany zabezpieczenia:
- Opłaty przyłączeniowe: Zwiększenie mocy przyłączeniowej wiąże się z opłatami. Ich wysokość zależy od stawek danego OSD oraz od tego, o ile kilowatów zwiększasz swoją moc. Często opłata jest naliczana za każdy dodatkowy kW mocy.
- Terminy realizacji: Czas oczekiwania na realizację wniosku o zwiększenie mocy może być różny i zależy od obłożenia OSD oraz złożoności prac. Warto zapytać o przewidywane terminy już na etapie składania wniosku.
- Brak samodzielnych działań: Pamiętaj, że wymiana zabezpieczenia przedlicznikowego jest wyłączną domeną OSD. Nie próbuj samodzielnie wymieniać bezpiecznika na większy, nawet jeśli wydaje Ci się, że to proste jest to nielegalne i skrajnie niebezpieczne.
Najczęstsze błędy i nielegalne praktyki: tego unikaj!
- Samowolna wymiana lub "drutowanie" bezpiecznika przedlicznikowego to jedna z najniebezpieczniejszych i niestety wciąż spotykanych praktyk. Jest to działanie nie tylko nielegalne, ale przede wszystkim skrajnie ryzykowne. Zwiększając wartość zabezpieczenia ponad normę lub zastępując bezpiecznik drutem, pozbawiasz instalację kluczowej ochrony. W przypadku zwarcia lub przeciążenia może to prowadzić do przegrzania przewodów, stopienia izolacji, a w konsekwencji do pożaru lub porażenia prądem. Konsekwencje prawne obejmują wysokie kary finansowe i odpowiedzialność karną za narażenie życia i mienia.
- Usuwanie plomb OSD to również poważne naruszenie. Plomby są gwarancją, że w zabezpieczenie nie ingerowano. Ich usunięcie jest traktowane jako próba nielegalnego poboru energii lub manipulacji instalacją.
Na etapie budowy domu, jednym z najczęstszych błędów jest błędne dobranie mocy przyłączeniowej. Inwestorzy, chcąc oszczędzić, zamawiają zbyt niską moc, nie biorąc pod uwagę przyszłych potrzeb na przykład instalacji pompy ciepła, klimatyzacji czy ładowarki do samochodu elektrycznego. Skutkuje to później koniecznością składania wniosków o zwiększenie mocy, co wiąże się z dodatkowymi opłatami i wydłużonym czasem oczekiwania. Moja rada: zawsze bazuj na przewidywanym, a nawet nieco zawyżonym zapotrzebowaniu. Lepiej mieć niewielki zapas mocy, niż borykać się z problemami i kosztownymi poprawkami w przyszłości. Dobrze przemyślana moc przyłączeniowa to inwestycja w komfort i bezpieczeństwo na lata.
