Do czego służy bezpiecznik? Zrozum, jak chroni Twój dom i PV

W dzisiejszym świecie, gdzie elektryczność zasila niemal każdy aspekt naszego życia, łatwo zapomnieć o fundamentalnych elementach, które zapewniają nam bezpieczeństwo. Jednym z takich cichych bohaterów jest bezpiecznik komponent, który, choć często niedoceniany, odgrywa kluczową rolę w ochronie naszych domów, urządzeń i, co najważniejsze, nas samych. Z mojego doświadczenia jako eksperta w dziedzinie instalacji elektrycznych wiem, że zrozumienie jego działania to podstawa świadomego i bezpiecznego użytkowania energii.

Bezpiecznik cichy strażnik Twojego domu

Kiedy myślimy o instalacji elektrycznej, często wyobrażamy sobie kable, gniazdka czy włączniki. Rzadko jednak zastanawiamy się nad tym, co chroni cały system przed awariami. Bezpiecznik to właśnie ten element niewidzialny, ale absolutnie kluczowy strażnik, który pracuje w tle, by zapewnić ciągłość i bezpieczeństwo dostaw energii. Bez niego każda drobna usterka mogłaby prowadzić do poważnych konsekwencji, od uszkodzenia sprzętu po zagrożenie pożarowe.

Rola bezpiecznika w pigułce: cichy bohater instalacji elektrycznej

W swojej istocie bezpiecznik to celowo stworzone "najsłabsze ogniwo" w obwodzie elektrycznym. Jego zadaniem jest poświęcenie się, czyli przerwanie obwodu, w momencie, gdy prąd przekroczy bezpieczny poziom. Dzięki temu chroni on pozostałe, znacznie droższe i trudniejsze do naprawy elementy instalacji, takie jak przewody, gniazdka, a także podłączone do nich urządzenia. Co najważniejsze, chroni także nas samych przed porażeniem czy pożarem. To proste, ale genialne rozwiązanie, które od dziesięcioleci stanowi fundament bezpieczeństwa elektrycznego.

Przeciążenie a zwarcie poznaj dwa główne zagrożenia, przed któryrymi chroni Cię bezpiecznik

Bezpiecznik reaguje na dwa główne typy zagrożeń w instalacji elektrycznej: przeciążenie i zwarcie. Zrozumienie różnicy między nimi jest kluczowe dla prawidłowego użytkowania i konserwacji systemu.

Przeciążenie występuje, gdy do jednego obwodu podłączymy zbyt wiele urządzeń, które łącznie pobierają więcej prądu, niż instalacja jest w stanie bezpiecznie dostarczyć. Przewody zaczynają się wtedy nagrzewać, co może prowadzić do stopienia izolacji, a w konsekwencji do pożaru. Bezpiecznik, wykrywając nadmierny, ale jeszcze nie gwałtowny wzrost prądu, przerywa obwód, zanim dojdzie do przegrzania.

Zwarcie to znacznie poważniejsze i gwałtowniejsze zjawisko. Dochodzi do niego, gdy przewód fazowy (z prądem) styka się bezpośrednio z przewodem neutralnym lub uziemieniem. Powoduje to natychmiastowy, ogromny wzrost prądu, który mógłby zniszczyć całą instalację w ułamku sekundy. Bezpiecznik w takiej sytuacji reaguje błyskawicznie, odcinając zasilanie i zapobiegając katastrofie. To właśnie w takich momentach doceniamy jego niezawodność.

Jak działa bezpiecznik? Proste wyjaśnienie mechanizmu, który ratuje życie i sprzęt

Zasada działania bezpiecznika jest zaskakująco prosta, choć mechanizmy mogą się różnić w zależności od jego typu. Ogólnie rzecz biorąc, każdy bezpiecznik ma za zadanie wykryć nadmierny prąd i w odpowiedzi na to przerwać obwód elektryczny. W przypadku klasycznych bezpieczników topikowych, jak sama nazwa wskazuje, dzieje się to poprzez stopienie się cienkiego drucika, który jest celowo zaprojektowany tak, aby stopić się przy określonej wartości prądu. Nowocześniejsze wyłączniki nadprądowe wykorzystują bardziej zaawansowane mechanizmy, takie jak bimetaliczna płytka, która wygina się pod wpływem ciepła generowanego przez nadmierny prąd, lub cewka elektromagnetyczna, która reaguje na gwałtowny wzrost prądu zwarciowego. Niezależnie od technologii, cel jest jeden: szybkie i skuteczne odcięcie zasilania w sytuacji zagrożenia.

Od tradycyjnych "korków" do nowoczesnych zabezpieczeń przewodnik

Ewolucja bezpieczników to fascynująca podróż od prostych "korków" do zaawansowanych urządzeń, które dziś chronią nasze domy. Jako elektryk z wieloletnim stażem, miałem okazję obserwować te zmiany na własne oczy. Współczesne instalacje są znacznie bezpieczniejsze dzięki różnorodności i specyfice działania poszczególnych typów zabezpieczeń. Przyjrzyjmy się im bliżej.

Bezpieczniki topikowe: jak działają klasyczne "korki" i dlaczego odchodzą do lamusa?

Bezpieczniki topikowe, potocznie nazywane "korkami", to najstarszy i najprostszy typ zabezpieczeń. Ich budowa jest bardzo nieskomplikowana: w ceramicznej obudowie znajduje się cienki drucik (topik) o określonej grubości. Gdy prąd przekroczy dopuszczalną wartość, drucik topi się, trwale przerywając obwód. Po zadziałaniu bezpiecznik topikowy musi zostać wymieniony na nowy. Choć są niezawodne i tanie, ich główną wadą jest właśnie konieczność wymiany oraz brak możliwości szybkiego ponownego załączenia. Z tego powodu, choć wciąż można je spotkać w wielu starych instalacjach, w nowym budownictwie są już rzadkością, wypierane przez wygodniejsze i bardziej funkcjonalne rozwiązania.

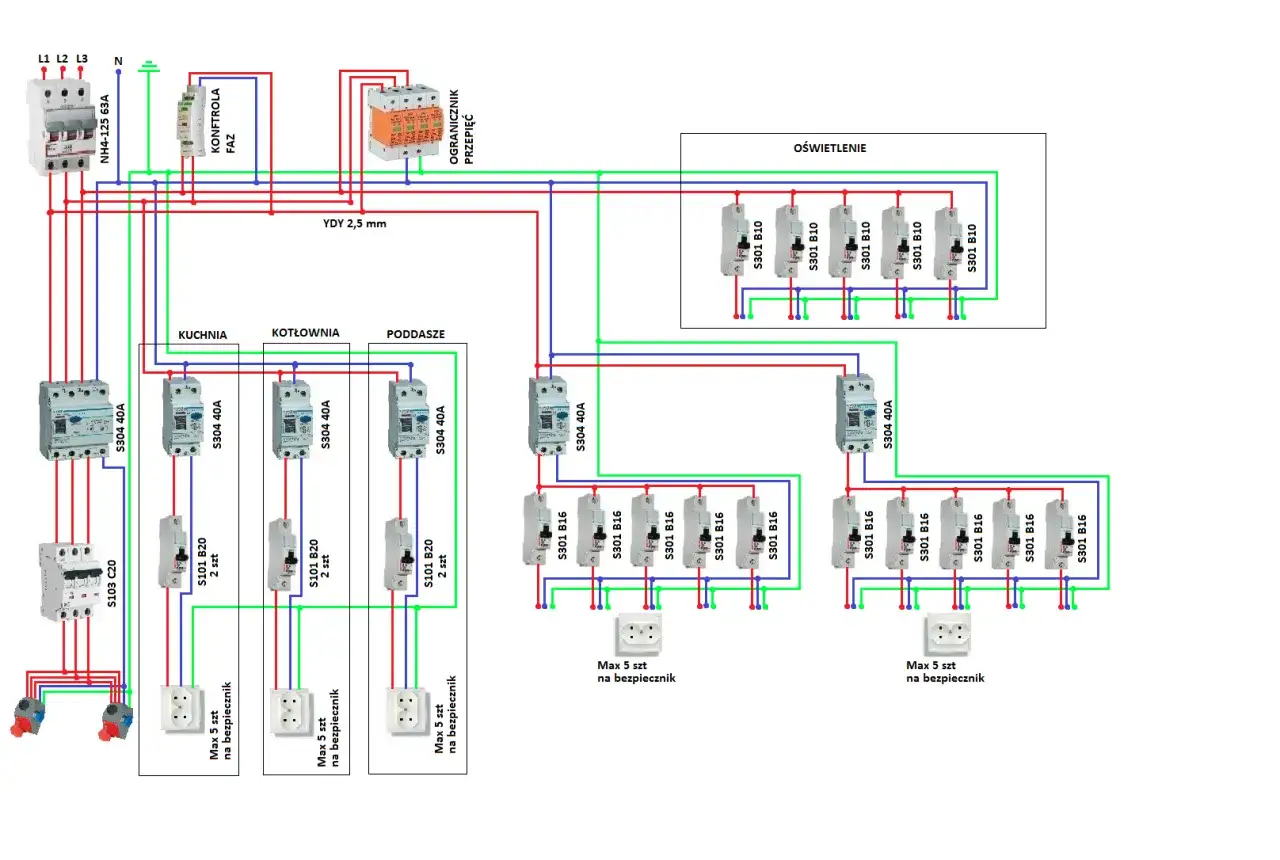

Wyłączniki nadprądowe ("eski"): serce nowoczesnej skrzynki z bezpiecznikami

Wyłączniki nadprądowe, znane również jako "eski" (od ich kształtu), to standard w każdej nowoczesnej instalacji elektrycznej. Są to urządzenia wielokrotnego użytku, które chronią zarówno przed przeciążeniem, jak i zwarciem. Ich kluczową zaletą jest możliwość ponownego załączenia po usunięciu przyczyny awarii wystarczy przestawić dźwignię z powrotem do pozycji "włączonej". Dzięki temu są znacznie wygodniejsze w obsłudze niż bezpieczniki topikowe. Ich niezawodność i łatwość resetowania sprawiają, że stanowią serce każdej nowoczesnej skrzynki z bezpiecznikami.

Litery B, C, D na bezpieczniku co oznaczają i dlaczego ten wybór ma kluczowe znaczenie?

• Typ B: To najczęściej stosowany typ w domach i mieszkaniach. Jest przeznaczony do obwodów oświetleniowych i gniazd ogólnego przeznaczenia, gdzie nie występują duże prądy rozruchowe (np. RTV, ładowarki). Reaguje stosunkowo szybko na niewielkie przeciążenia.
• Typ C: Używany jest do obwodów z urządzeniami o większym prądzie rozruchowym. Mam tu na myśli takie sprzęty jak silniki elektryczne, płyty indukcyjne, klimatyzatory czy pompy. Typ C pozwala na chwilowy, większy pobór prądu przy starcie urządzenia, nie wyłączając od razu obwodu.
• Typ D: Ten typ stosowany jest głównie w przemyśle, do ochrony obwodów z urządzeniami o bardzo dużym prądzie rozruchowym, np. spawarek czy transformatorów. W warunkach domowych praktycznie się go nie spotyka.

Z mojego doświadczenia wiem, że niewłaściwy dobór charakterystyki może prowadzić do niepotrzebnych wyłączeń (gdy bezpiecznik jest zbyt czuły) lub, co gorsza, do braku ochrony (gdy jest zbyt "leniwy").

Wyłącznik różnicowoprądowy ("różnicówka"): Twoja pierwsza linia obrony przed porażeniem

Wyłącznik różnicowoprądowy, potocznie nazywany "różnicówką" (RCD), to absolutnie niezbędny element nowoczesnej instalacji, który ma za zadanie chronić nas przed porażeniem prądem. Działa on na zasadzie pomiaru prądu płynącego do urządzenia i prądu z niego wracającego. Jeśli wykryje nawet niewielką różnicę (upływ prądu, np. przez ciało człowieka dotykającego uszkodzonego urządzenia), błyskawicznie odcina zasilanie. To właśnie dlatego różnicówki są obowiązkowe w łazienkach, kuchniach i innych miejscach o podwyższonej wilgotności. Ich obecność daje mi jako elektrykowi poczucie, że domownicy są naprawdę bezpieczni.

Ograniczniki przepięć: niewidzialna tarcza dla Twojej elektroniki

Ograniczniki przepięć (SPD) to mniej znane, ale równie ważne elementy ochrony, zwłaszcza w dobie wszechobecnej elektroniki. Ich zadaniem jest ochrona wrażliwych urządzeń, takich jak komputery, telewizory czy sprzęt AGD, przed nagłymi i krótkotrwałymi skokami napięcia, czyli przepięciami. Mogą być one spowodowane np. wyładowaniami atmosferycznymi (uderzeniami pioruna w pobliżu instalacji) lub awariami w sieci energetycznej. Ograniczniki przepięć "przejmują" na siebie nadmiar energii, kierując go do ziemi i chroniąc w ten sposób nasz cenny sprzęt przed uszkodzeniem.

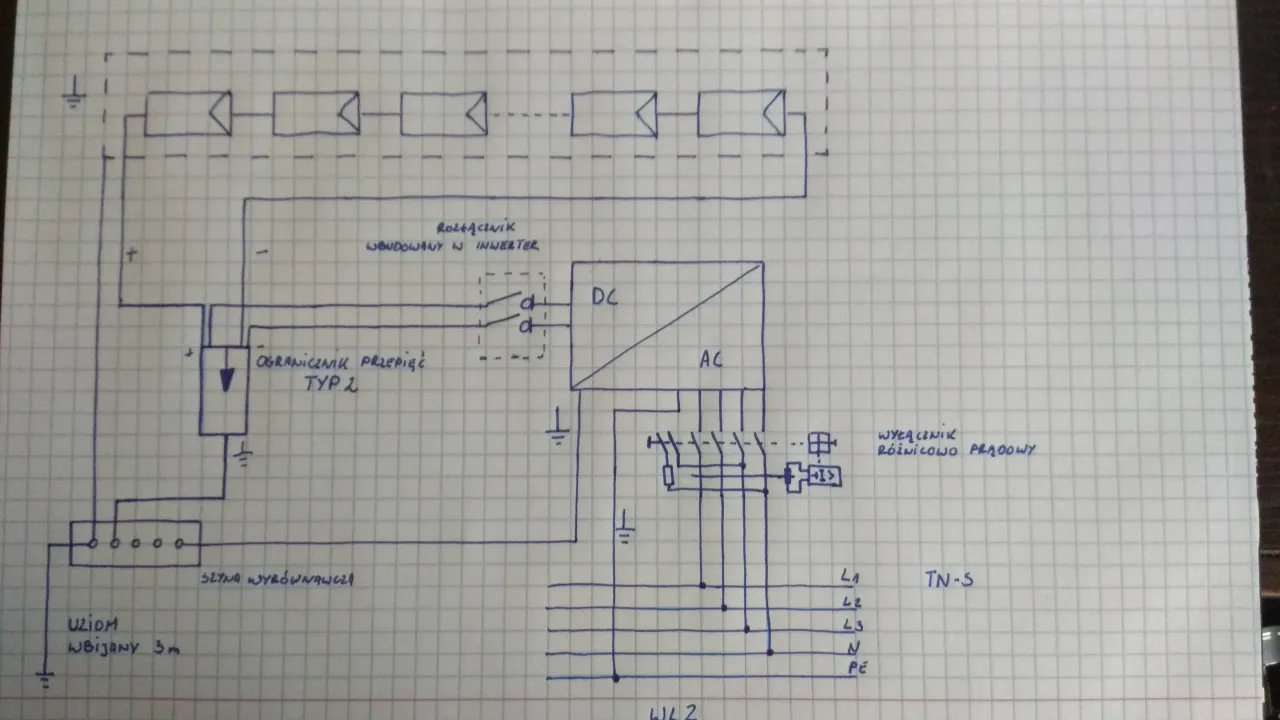

Fotowoltaika i bezpieczniki: dlaczego instalacja PV wymaga specjalnej ochrony

Wraz z rosnącą popularnością instalacji fotowoltaicznych, pojawiają się nowe wyzwania w zakresie bezpieczeństwa elektrycznego. Systemy PV to nie tylko oszczędność, ale także specyficzne środowisko pracy, które wymaga zastosowania specjalistycznych zabezpieczeń. Z mojego punktu widzenia, jako osoby zajmującej się również OZE, kluczowe jest zrozumienie, że standardowe rozwiązania z domowej rozdzielnicy nie zawsze są wystarczające dla prądu stałego.

Prąd stały (DC) vs prąd zmienny (AC) kluczowa różnica w kontekście bezpieczeństwa

Fundamentalna różnica między prądem stałym (DC), generowanym przez panele fotowoltaiczne, a prądem zmiennym (AC), który mamy w domowych gniazdkach, ma ogromne znaczenie dla bezpieczeństwa. W obwodzie prądu zmiennego, prąd naturalnie zmienia kierunek 50 razy na sekundę, co ułatwia gaszenie łuku elektrycznego, który może powstać przy przerwaniu obwodu. Natomiast w obwodzie prądu stałego łuk elektryczny jest znacznie trudniejszy do ugaszenia jest stabilniejszy i może utrzymywać się znacznie dłużej, prowadząc do poważnych uszkodzeń, a nawet pożaru. To właśnie dlatego bezpieczniki do instalacji fotowoltaicznych muszą być specjalnie zaprojektowane do pracy z prądem DC i posiadać odpowiednią zdolność gaszenia łuku.

Co oznacza symbol gPV i dlaczego jest niezbędny na bezpieczniku do fotowoltaiki?

Kiedy wybieramy bezpieczniki do instalacji fotowoltaicznej, musimy zwrócić szczególną uwagę na symbol gPV. To oznaczenie jest kluczowe i informuje nas, że dany bezpiecznik został zaprojektowany i przetestowany specjalnie do pracy w obwodach prądu stałego (DC) w systemach fotowoltaicznych. Bezpieczniki gPV mają odpowiednią konstrukcję i zdolność do skutecznego gaszenia łuku elektrycznego, co jest, jak już wspomniałem, niezwykle ważne w przypadku prądu stałego. Stosowanie standardowych bezpieczników (np. gG) w instalacjach PV jest błędem i może być bardzo niebezpieczne, ponieważ nie są one przystosowane do specyfiki prądu DC i mogą nie zadziałać prawidłowo w sytuacji awarii, prowadząc do poważnych konsekwencji.

Przed czym dokładnie chronią bezpieczniki w instalacji PV? (zwarcia, prądy zwrotne)

Bezpieczniki w instalacji fotowoltaicznej pełnią kilka kluczowych funkcji ochronnych, które są specyficzne dla tego typu systemów:

• Zwarcia w panelach i okablowaniu: Podobnie jak w instalacjach AC, bezpieczniki chronią przed skutkami zwarć, które mogą wystąpić w samych panelach lub w okablowaniu łączącym je z inwerterem.
• Prądy zwrotne: To jedno z najbardziej specyficznych zagrożeń w PV. Jeśli jeden z paneli w ciągu jest zacieniony lub uszkodzony, zamiast produkować prąd, może zacząć go pobierać z innych, sprawnych paneli. Bezpieczniki gPV zapobiegają temu zjawisku, odcinając uszkodzony lub zacieniony panel, zanim dojdzie do jego przegrzania lub uszkodzenia innych elementów.
• Przepięcia w całej instalacji: Ograniczniki przepięć, często zintegrowane z bezpiecznikami lub montowane w skrzynkach DC, chronią całą instalację PV, w tym inwerter, przed nagłymi skokami napięcia, np. spowodowanymi wyładowaniami atmosferycznymi.

Najczęstsze błędy przy doborze zabezpieczeń w fotowoltaice jak ich uniknąć?

W mojej praktyce często spotykam się z błędami przy doborze zabezpieczeń w instalacjach fotowoltaicznych, które wynikają z braku świadomości specyfiki prądu stałego. Oto najczęstsze z nich i porady, jak ich unikać:

• Stosowanie nieodpowiednich bezpieczników (np. gG zamiast gPV): To kardynalny błąd. Zawsze upewnij się, że bezpieczniki w części DC mają oznaczenie gPV. Inne typy nie są przystosowane do gaszenia łuku DC.
• Niewłaściwy dobór wartości prądu znamionowego: Wartość bezpiecznika DC musi być odpowiednio dobrana do prądu zwarciowego (Isc) paneli, z uwzględnieniem współczynnika bezpieczeństwa (zazwyczaj 1.25-1.5). Zbyt niska wartość spowoduje niepotrzebne wyłączenia, zbyt wysoka brak ochrony.
• Brak zabezpieczeń w odpowiednich miejscach: Zabezpieczenia topikowe (wkładki gPV) powinny być instalowane w skrzynkach DC, jak najbliżej paneli, aby zapewnić szybką reakcję na zagrożenie w obwodzie paneli. Niekiedy zdarza się, że instalatorzy pomijają te zabezpieczenia, co jest poważnym zaniedbaniem.

Co zrobić, gdy bezpiecznik zadziała? Poradnik

Zadziałanie bezpiecznika, choć bywa irytujące, jest dowodem na to, że system działa prawidłowo i chroni nas przed poważniejszymi problemami. Zamiast panikować, warto wiedzieć, jak postępować w takiej sytuacji. Poniżej przedstawiam praktyczne wskazówki, które, mam nadzieję, pomogą Ci szybko i bezpiecznie przywrócić zasilanie.

Charakterystyczne objawy zadziałania różnych typów bezpieczników

Zanim przystąpisz do działania, warto rozpoznać, który bezpiecznik zadziałał i jaki jest jego typ:

• Wyłącznik nadprądowy: Najłatwiejszy do zidentyfikowania. Dźwignia wyłącznika będzie znajdować się w pozycji "wyłączonej" (zazwyczaj na dół).
• Wyłącznik różnicowoprądowy: Podobnie jak wyłącznik nadprądowy, jego dźwignia będzie w pozycji "wyłączonej". Często ma też widoczny przycisk testowy, który pozwala sprawdzić jego działanie.
• Bezpiecznik topikowy: W przypadku "korka" brak prądu w obwodzie jest jedynym objawem. Czasem na wkładce bezpiecznika widać ciemną plamkę lub, w starszych typach, brak "oczka" (małego wskaźnika, który wypada po przepaleniu drucika).

Resetowanie wyłącznika nadprądowego a wymiana bezpiecznika topikowego instrukcja krok po kroku

Pamiętaj, aby zawsze postępować ostrożnie i, w razie wątpliwości, wezwać wykwalifikowanego elektryka. Bezpieczeństwo jest najważniejsze.

1. Resetowanie wyłącznika nadprądowego:
   1. Odłącz wszystkie urządzenia podłączone do obwodu, który został rozłączony. To pomoże zidentyfikować, które urządzenie mogło spowodować przeciążenie lub zwarcie.
   2. Spróbuj ponownie załączyć dźwignię wyłącznika do pozycji "włączonej" (zazwyczaj do góry).
   3. Jeśli wyłącznik ponownie zadziała natychmiast, oznacza to, że problem nadal istnieje (np. uszkodzone urządzenie, zwarcie w instalacji) i należy szukać przyczyny. W takiej sytuacji nie próbuj go ponownie załączać bez usunięcia usterki.
2. Wymiana bezpiecznika topikowego:
   1. Całkowicie odłącz zasilanie główne w rozdzielnicy (wyłącznik główny). To absolutnie kluczowy krok, aby uniknąć porażenia.
   2. Ostrożnie wykręć stary, przepalony bezpiecznik z gniazda.
   3. Wkręć nowy bezpiecznik o tej samej wartości prądu znamionowego (np. 16A). Nigdy nie stosuj bezpieczników o wyższej wartości ani nie próbuj "naprawiać" ich drutem to skrajnie niebezpieczne!
   4. Włącz zasilanie główne.

Przeczytaj również: Jak sprawdzić bezpiecznik? Poradnik krok po kroku na brak prądu

Kiedy "wybity korek" to sygnał, że należy wezwać elektryka?

Choć wiele sytuacji z zadziałaniem bezpiecznika można rozwiązać samodzielnie, istnieją okoliczności, w których konieczne jest wezwanie profesjonalisty. Z mojego doświadczenia wiem, że ignorowanie tych sygnałów może prowadzić do poważnych konsekwencji:

• Częste zadziałania tego samego bezpiecznika bez widocznej przyczyny: Jeśli ten sam obwód regularnie się wyłącza, mimo że nie podłączasz do niego nowych urządzeń ani nie przeciążasz go, może to świadczyć o problemie z samą instalacją.
• Zadziałanie bezpiecznika po podłączeniu nowego urządzenia, które nie powinno powodować przeciążenia: Jeśli podłączasz np. lampkę biurkową, a bezpiecznik "wysiada", może to wskazywać na zwarcie w nowym urządzeniu lub problem z obwodem.
• Podejrzenie uszkodzenia instalacji: Jakikolwiek zapach spalenizny, iskrzenie, widoczne uszkodzenia gniazdek, włączników czy przewodów, a także nietypowe dźwięki z rozdzielnicy, to alarmujące sygnały.
• Brak możliwości ponownego załączenia wyłącznika nadprądowego lub natychmiastowe jego ponowne zadziałanie: To klasyczny znak, że w obwodzie nadal występuje poważna usterka, prawdopodobnie zwarcie, które wymaga natychmiastowej interwencji elektryka.
