Jak sprawdzić bezpiecznik miernikiem? Poradnik krok po kroku

Gdy ulubiony sprzęt nagle odmawia posłuszeństwa, a w domu gaśnie światło w jednym z obwodów, często pierwszym podejrzanym jest przepalony bezpiecznik. Zamiast od razu wzywać fachowca i ponosić koszty, możesz samodzielnie zdiagnozować problem. W tym poradniku krok po kroku pokażę Ci, jak sprawdzić bezpiecznik miernikiem, oszczędzając Twój czas i pieniądze, a przede wszystkim ucząc Cię cennej umiejętności.

Sprzęt nie działa? Sprawdź bezpiecznik!

Z mojego doświadczenia wiem, że bezpiecznik jest często pierwszym elementem, który należy sprawdzić, gdy urządzenie elektryczne nagle przestaje działać lub w instalacji domowej zanika prąd. Jego rola jest prosta, ale kluczowa: bezpiecznik chroni obwody elektryczne przed przeciążeniem i zwarciem. Działa jak słabe ogniwo, które celowo się przepala, przerywając obwód i zapobiegając poważniejszym uszkodzeniom sprzętu, a co najważniejsze chroniąc przed pożarem czy porażeniem prądem. Zrozumienie tego mechanizmu to pierwszy krok do skutecznej diagnostyki.

Krok 0: Zanim chwycisz za miernik absolutne podstawy bezpieczeństwa

Zanim w ogóle pomyślisz o dotykaniu jakichkolwiek przewodów czy bezpieczników, musisz przyswoić sobie jedną, najważniejszą zasadę: bezpieczeństwo jest absolutnym priorytetem. Praca z prądem, nawet przy tak prostej czynności jak sprawdzanie bezpiecznika, wymaga ostrożności. Oto kluczowe zasady, których zawsze przestrzegam:

1. Bezwzględnie odłącz zasilanie: Zawsze upewnij się, że obwód, w którym pracujesz, jest odłączony od prądu. Wyłącz odpowiedni wyłącznik nadprądowy (tzw. "eskę") w rozdzielni, a w przypadku wątpliwości główny wyłącznik prądu w całym domu.
2. Wyjmij bezpiecznik z obwodu: Bezpiecznik zawsze testujemy, gdy jest wyjęty z obwodu. Nigdy nie próbuj mierzyć go pod napięciem! Grozi to porażeniem, uszkodzeniem miernika lub zwarciem.
3. Używaj sprawnego miernika: Upewnij się, że Twój multimetr jest w dobrym stanie, a jego sondy nie są uszkodzone.
4. Nie dotykaj metalowych części: Podczas pomiarów staraj się dotykać tylko izolowanych części sond.

Warto również wiedzieć, że mierniki mają swoje kategorie bezpieczeństwa (CAT). Do pomiarów w domowych instalacjach elektrycznych zalecane są urządzenia z oznaczeniem co najmniej CAT III, co gwarantuje odpowiednią ochronę.

Jak rozpoznać, że to właśnie bezpiecznik może być winowajcą?

Często już po objawach możemy wstępnie ocenić, czy to bezpiecznik jest przyczyną problemu. Zwróć uwagę na następujące sygnały:

• Nagły brak zasilania: W konkretnym obwodzie (np. w jednym pokoju, w kuchni) lub w całym urządzeniu.
• Urządzenie nie reaguje: Nie włącza się, nie świecą się żadne kontrolki, mimo że jest podłączone do prądu.
• Brak innych widocznych uszkodzeń: Nie czuć zapachu spalenizny, nie widać dymu ani iskrzenia.
• Po próbie włączenia urządzenia nic się nie dzieje: Nie ma żadnej reakcji.

Ważne jest, aby odróżnić awarię bezpiecznika od zadziałania wyłącznika różnicowoprądowego, potocznie zwanego "różnicówką". Różnicówka reaguje na upływ prądu do ziemi i zazwyczaj odcina zasilanie w większej części instalacji, a jej dźwignia jest w pozycji "OFF". Bezpiecznik nadprądowy (tzw. "eska") odcina prąd tylko w jednym obwodzie i jego dźwignia również będzie w pozycji "OFF". Jeśli zadziałała różnicówka, przyczyną może być coś poważniejszego niż przepalony bezpiecznik, np. uszkodzone urządzenie.

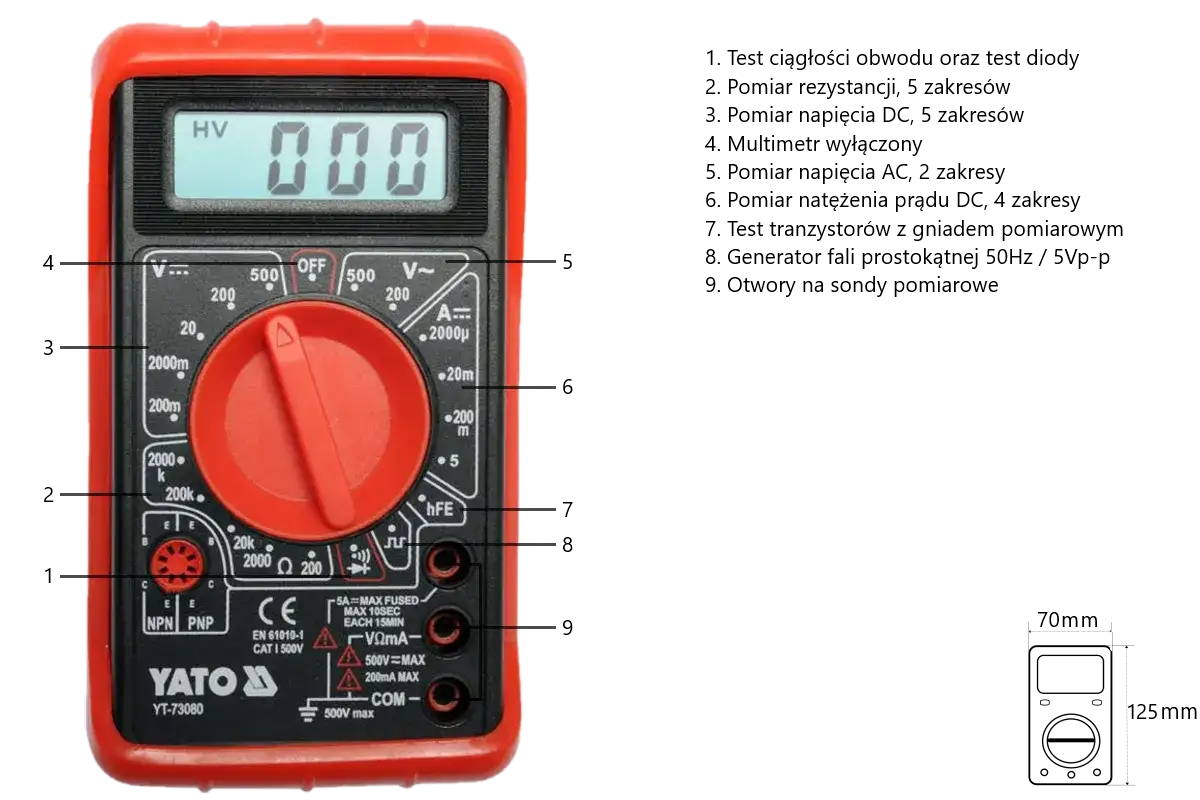

Przygotuj multimetr: Ustawienia do sprawdzenia bezpiecznika

Zanim przystąpisz do właściwego pomiaru, musisz odpowiednio przygotować swój multimetr. To kluczowy krok, który zapewni Ci wiarygodny wynik i bezpieczeństwo. Nieprawidłowe ustawienie miernika może doprowadzić do błędnego odczytu lub nawet uszkodzenia urządzenia.

Wybór właściwej funkcji: Test ciągłości obwodu (brzęczyk) to Twój najlepszy przyjaciel

Dla większości użytkowników najprostszą i najbardziej intuicyjną metodą sprawdzenia bezpiecznika jest użycie funkcji testu ciągłości obwodu, często oznaczanej symbolem diody lub fali dźwiękowej (przypominającej głośnik). Kiedy wybierzesz tę funkcję, miernik wydaje sygnał dźwiękowy (piszczy), jeśli między sondami jest ciągłość, czyli obwód jest zamknięty. W przypadku bezpiecznika oznacza to, że jest on sprawny. Jeśli miernik milczy, oznacza to przerwę w obwodzie bezpiecznik jest przepalony. To naprawdę wygodna opcja, ponieważ nie musisz patrzeć na wyświetlacz wystarczy, że posłuchasz.

Alternatywa dla profesjonalistów: Pomiar rezystancji (oporności) w omach (Ω)

Jeśli Twój multimetr nie ma funkcji brzęczyka lub po prostu wolisz dokładniejszy odczyt, możesz użyć funkcji pomiaru rezystancji (oporności), oznaczonej grecką literą omega (Ω). W tym przypadku ustaw miernik na najniższy możliwy zakres omów, zazwyczaj 200 Ω. Następnie przyłóż sondy do końcówek bezpiecznika. Sprawny bezpiecznik powinien pokazać wartość bardzo bliską zeru, na przykład 0-1 Ω. Oznacza to, że prąd może przez niego swobodnie przepływać. Jeśli na wyświetlaczu pojawi się "OL" (Over Limit), co oznacza nieskończoność, lub brak odczytu, to znak, że bezpiecznik jest przepalony obwód jest otwarty.

Gdzie wpiąć sondy? Krótka instrukcja dla każdego modelu miernika

Niezależnie od modelu multimetru, standardowe podłączenie sond pomiarowych jest zawsze takie samo. Czarną sondę zawsze wpinamy do portu oznaczonego jako COM (ang. Common, czyli wspólny). Czerwoną sondę wpinamy do portu oznaczonego jako VΩmA. To port przeznaczony do pomiaru napięcia (V), rezystancji (Ω) i prądu (mA). Pamiętaj, aby nigdy nie zamieniać tych miejsc, ponieważ mogłoby to prowadzić do błędnych odczytów lub uszkodzenia miernika, zwłaszcza przy pomiarze napięcia.

Sprawdzanie bezpiecznika w domu: Poradnik krok po kroku

Sprawdzanie bezpieczników w domowej instalacji elektrycznej to jedna z najczęstszych czynności diagnostycznych. Pamiętaj jednak, że tutaj również bezpieczeństwo jest najważniejsze. Zawsze upewnij się, że zasilanie jest odłączone, zanim cokolwiek zaczniesz robić.

Jak zidentyfikować i bezpiecznie wyjąć bezpiecznik automatyczny ("eska")?

Bezpieczniki automatyczne, popularnie zwane "eskami" (od ich kształtu przypominającego literę "S" w starszych modelach), są dziś standardem w większości domów. Rozpoznasz je po dźwigni, którą można przełączyć w pozycję ON (włączony) lub OFF (wyłączony). Jeśli w obwodzie zanikł prąd, najpierw sprawdź pozycję tej dźwigni. Jeśli jest w pozycji OFF (lub pośrodku), spróbuj ją zresetować, przesuwając najpierw do końca w dół, a następnie w górę do pozycji ON. Jeśli bezpiecznik natychmiast ponownie "wybije", oznacza to, że problem nadal istnieje (np. zwarcie lub przeciążenie). W takiej sytuacji nie ma sensu sprawdzać go miernikiem, bo jego mechanizm zadziałał prawidłowo.

Sprawdzenie bezpiecznika automatycznego miernikiem ma sens tylko wtedy, gdy podejrzewasz jego wewnętrzną usterkę czyli mimo pozycji ON, prądu nadal nie ma. W takim przypadku musisz go zdemontować z szyny DIN, co wymaga już pewnej wiedzy elektrycznej i jest zadaniem dla elektryka. Dla typowego użytkownika diagnostyka "eski" sprowadza się do próby zresetowania.

Testowanie starych bezpieczników topikowych (wkręcanych) co musisz wiedzieć?

W starszych instalacjach elektrycznych nadal często spotykamy bezpieczniki topikowe, te wkręcane w porcelanowe gniazda. Są one łatwe do rozpoznania to cylindryczne elementy z gwintem, które wkręca się w specjalne podstawki. Kluczowe jest to, że zawsze musisz je wyjąć z gniazda przed pomiarem miernikiem. Nigdy nie próbuj mierzyć bezpiecznika wkręconego w podstawkę, gdy instalacja jest pod napięciem!

Wiele bezpieczników topikowych ma małe, kolorowe "oczko" na czołowej stronie. Jeśli bezpiecznik jest przepalony, to oczko zazwyczaj odpada lub jest czarne. Kolor oczka (np. niebieski, szary) wskazuje na amperaż bezpiecznika. Jeśli oczko jest na swoim miejscu i ma prawidłowy kolor, nie oznacza to automatycznie, że bezpiecznik jest sprawny tylko pomiar miernikiem da Ci pewność.

• Krok 1: Odłącz zasilanie główne lub obwodu, w którym znajduje się bezpiecznik.
• Krok 2: Ostrożnie wykręć bezpiecznik z gniazda.
• Krok 3: Ustaw multimetr na test ciągłości (brzęczyk) lub pomiar rezystancji (Ω).
• Krok 4: Przyłóż jedną sondę do metalowej końcówki bezpiecznika, a drugą do metalowego gwintu.
• Krok 5: Odczytaj wynik.

Interpretacja wyników: Co oznacza pisk, a co oznacza cisza na mierniku?

Interpretacja wyników jest prosta i jednoznaczna, niezależnie od tego, czy sprawdzasz bezpiecznik topikowy, czy inny typ.

Jeśli multimetr ustawiony na test ciągłości wydaje sygnał dźwiękowy (piszczy), a na wyświetlaczu (jeśli używasz funkcji rezystancji) widzisz wartość bliską zeru (np. 0-1 Ω), oznacza to, że bezpiecznik jest sprawny. Prąd może przez niego swobodnie przepływać, a obwód jest zamknięty.

Jeśli multimetr milczy, a na wyświetlaczu pojawia się "OL" (Over Limit) lub brak odczytu, to znak, że bezpiecznik jest przepalony. Obwód jest otwarty, a prąd nie może przez niego przepływać. W takiej sytuacji bezpiecznik wymaga wymiany.

Co zrobić, gdy bezpiecznik jest sprawny, a prądu nadal nie ma?

Jeśli sprawdziłeś bezpiecznik, a miernik potwierdził, że jest sprawny, a mimo to prądu nadal nie ma, to znak, że problem leży gdzie indziej. Oto co możesz zrobić:

• Sprawdź inne bezpieczniki: Upewnij się, że nie ma innych bezpieczników w tym samym obwodzie, które mogłyby być przepalone.
• Sprawdź wyłącznik różnicowoprądowy: Upewnij się, że "różnicówka" nie jest wyłączona. Jeśli jest, spróbuj ją włączyć. Jeśli natychmiast wyłączy się ponownie, może to wskazywać na poważniejszą usterkę w instalacji lub w podłączonym urządzeniu.
• Sprawdź inne obwody: Czy problem dotyczy tylko jednego obwodu, czy całej instalacji?
• Wezwij elektryka: Jeśli powyższe kroki nie rozwiązały problemu, a nie czujesz się pewnie w dalszej diagnostyce, zawsze wezwij wykwalifikowanego elektryka. Próby samodzielnej naprawy skomplikowanych usterek mogą być niebezpieczne.

Diagnostyka w samochodzie: Sprawdź bezpiecznik płytkowy samodzielnie

Awaria w samochodzie, taka jak niedziałające radio, światła czy wycieraczki, często bywa spowodowana przepalonym bezpiecznikiem. Na szczęście, w większości przypadków diagnostyka i wymiana bezpiecznika samochodowego jest prostsza niż w instalacji domowej i możesz ją wykonać samodzielnie, używając multimetru.

Lokalizacja skrzynki z bezpiecznikami: Gdzie jej szukać w Twoim aucie?

W samochodach zazwyczaj znajdziesz co najmniej dwie skrzynki z bezpiecznikami. Najczęściej są one umieszczone w następujących miejscach:

• Pod deską rozdzielczą: Często po stronie kierowcy, obok lewej nogi, lub po stronie pasażera.
• Pod maską silnika: W komorze silnika, zazwyczaj w czarnej, plastikowej skrzynce z pokrywą.
• W bagażniku: W niektórych modelach, zwłaszcza w nowszych autach, dodatkowa skrzynka może znajdować się w bagażniku, np. za boczną tapicerką.

Zawsze sprawdź instrukcję obsługi pojazdu tam znajdziesz dokładną lokalizację skrzynek bezpieczników oraz schemat, który bezpiecznik odpowiada za dany obwód.

Bezpieczne wyjmowanie małego bezpiecznika przydatne triki i narzędzia

Bezpieczniki samochodowe to zazwyczaj małe, płytkowe elementy, które są ciasno osadzone w gniazdach. Ich wyjęcie bez odpowiednich narzędzi może być trudne. Oto jak to zrobić bezpiecznie:

1. Wyłącz zapłon: Upewnij się, że samochód jest wyłączony, a kluczyk wyjęty ze stacyjki.
2. Zlokalizuj bezpiecznik: Korzystając z instrukcji, znajdź bezpiecznik odpowiedzialny za niedziałający element.
3. Użyj wyciągacza: W większości skrzynek z bezpiecznikami znajdziesz małe, plastikowe szczypce, tzw. wyciągacz bezpieczników. To najlepsze narzędzie do ich wyjmowania. Wsuń go na bezpiecznik i delikatnie, ale stanowczo wyciągnij element.
4. Alternatywa: Jeśli nie masz wyciągacza, możesz użyć małych szczypiec z izolowanymi rękojeściami, ale zachowaj szczególną ostrożność, aby nie uszkodzić gniazda.

Odczyt z miernika: Jak potwierdzić przepalenie bezpiecznika samochodowego?

Po wyjęciu bezpiecznika z gniazda możesz go sprawdzić multimetrem dokładnie tak samo, jak bezpiecznik domowy. Ustaw miernik na test ciągłości (brzęczyk) lub na najniższy zakres rezystancji (Ω). Przyłóż sondy do metalowych blaszek po obu stronach bezpiecznika. Jeśli miernik piszczy lub pokazuje wartość bliską zeru, bezpiecznik jest sprawny. Jeśli milczy lub pokazuje "OL", bezpiecznik jest przepalony.

W przypadku bezpieczników samochodowych często możliwa jest również wizualna inspekcja. Przepalony bezpiecznik ma zazwyczaj przerwany drucik lub metalową blaszkę wewnątrz przezroczystej obudowy. Jednak pomiar miernikiem daje 100% pewności.

Kolory i cyfry na bezpiecznikach: Jak dobrać właściwy zamiennik?

Bezpieczniki samochodowe są standaryzowane pod względem kolorów, które odpowiadają ich amperażowi. Jest to niezwykle ważne przy wymianie zawsze musisz użyć bezpiecznika o identycznym amperażu, jaki miał przepalony element. Włożenie bezpiecznika o wyższym amperażu może doprowadzić do poważnego uszkodzenia instalacji elektrycznej lub nawet pożaru.

Kolor bezpiecznika	Amperaż (przykłady)
Jasnobrązowy/Beżowy	5A
Czerwony	10A
Niebieski	15A
Żółty	20A
Przezroczysty/Biały	25A
Zielony	30A

Oprócz koloru, na każdym bezpieczniku znajduje się również cyfra oznaczająca jego amperaż. Zawsze upewnij się, że nowy bezpiecznik ma dokładnie taką samą wartość, jaką miał oryginalny. To gwarancja prawidłowej ochrony obwodu.

Sprawdzanie bezpieczników w RTV/AGD: Szybka domowa diagnostyka

Wiele urządzeń RTV i AGD, od mikrofalówek po wzmacniacze audio, również posiada wewnętrzne bezpieczniki, które chronią ich delikatne obwody. Sprawdzenie ich może być pierwszym krokiem w domowej diagnostyce, zanim zdecydujesz się na wizytę w serwisie.

Gdzie ukryty jest bezpiecznik? Typowe lokalizacje w popularnych sprzętach

W urządzeniach RTV/AGD najczęściej spotykamy bezpieczniki szklane (rurkowe). Ich lokalizacja może być różna, ale zazwyczaj znajdziesz je w strategicznych miejscach:

• Przy gnieździe zasilania: Często w małej szufladce lub pod zaślepką, obok miejsca, gdzie wpinasz kabel zasilający.
• Wewnątrz obudowy: Po otwarciu urządzenia, bezpiecznik może znajdować się w pobliżu transformatora, zasilacza lub głównej płytki drukowanej.
• W uchwycie bezpiecznika: Bezpieczniki rurkowe są zazwyczaj umieszczone w specjalnych uchwytach, które ułatwiają ich wymianę.

Ostrzeżenie: Otwieranie urządzeń elektronicznych bez odpowiedniej wiedzy i doświadczenia może być niebezpieczne. Wewnątrz mogą znajdować się naładowane kondensatory, które mogą spowodować porażenie prądem nawet po odłączeniu urządzenia od zasilania. Jeśli nie czujesz się pewnie, lepiej zleć to zadanie specjaliście.

Jak bezpiecznie dostać się do bezpiecznika i go wyjąć?

Jeśli zdecydujesz się na samodzielne sprawdzenie bezpiecznika w urządzeniu RTV/AGD, postępuj zgodnie z tymi krokami:

1. Odłącz urządzenie od prądu: Bezwzględnie wyjmij wtyczkę z gniazdka.
2. Odczekaj: Daj urządzeniu kilka minut na rozładowanie kondensatorów (jeśli takie posiada).
3. Otwórz obudowę: Użyj odpowiednich narzędzi (śrubokrętów) do bezpiecznego otwarcia obudowy. Zachowaj ostrożność, aby nie uszkodzić żadnych elementów.
4. Zlokalizuj bezpiecznik: Znajdź bezpiecznik (zazwyczaj szklaną rurkę z metalowymi końcówkami).
5. Wyjmij bezpiecznik: Ostrożnie wyjmij go z uchwytu. Czasem trzeba go przekręcić, czasem po prostu wyciągnąć. Użyj narzędzi izolowanych, jeśli to możliwe.

Pomiar i co dalej: Znaczenie parametrów na małym, szklanym bezpieczniku

Po wyjęciu bezpiecznika szklanego, sprawdź go multimetrem tak samo, jak inne bezpieczniki używając testu ciągłości lub pomiaru rezystancji. Jeśli okaże się przepalony, kluczowe jest dobranie identycznego zamiennika. Na bezpieczniku znajdziesz zazwyczaj dwa główne parametry:

• Prąd (A): Oznacza maksymalny prąd, jaki bezpiecznik może wytrzymać (np. 1A, 2.5A). Musi być identyczny.
• Charakterystyka czasowa: Oznacza, jak szybko bezpiecznik reaguje na przeciążenie. Najczęściej spotykane to:
  • "F" (Fast-acting / Szybki): Reaguje natychmiast na niewielkie przeciążenie.
  • "T" (Time-lag / Zwłoczny): Wytrzymuje krótkotrwałe przeciążenia (np. prąd rozruchowy silnika).

Upewnij się, że nowy bezpiecznik ma dokładnie takie same parametry prądu i charakterystyki czasowej. Włożenie niewłaściwego bezpiecznika może spowodować ponowne przepalenie lub, co gorsza, uszkodzenie urządzenia.

Unikaj tych błędów przy sprawdzaniu bezpieczników!

Podczas mojej pracy widziałem wiele błędów, które ludzie popełniają przy próbach samodzielnej diagnostyki bezpieczników. Chcę Cię przed nimi przestrzec, ponieważ mogą być nie tylko kosztowne, ale przede wszystkim niebezpieczne.

Błąd #1: Pomiar pod napięciem prosta droga do katastrofy

To najpoważniejszy i najczęstszy błąd. Wielokrotnie podkreślałem to w tym artykule, ale powtórzę raz jeszcze: nigdy nie próbuj mierzyć bezpiecznika, który jest podłączony do obwodu pod napięciem! Ryzykujesz porażenie prądem, co może być śmiertelne. Dodatkowo, możesz uszkodzić swój multimetr, a nawet spowodować zwarcie w instalacji, co może prowadzić do pożaru. Zawsze, ale to zawsze, odłącz zasilanie i wyjmij bezpiecznik z obwodu przed przystąpieniem do pomiarów.

Błąd #2: Niewłaściwe ustawienie miernika dlaczego to takie groźne?

Multimetr to wszechstronne narzędzie, ale wymaga prawidłowego ustawienia. Użycie niewłaściwej funkcji do pomiaru bezpiecznika może prowadzić do błędnych odczytów, co z kolei może skutkować niewłaściwą diagnozą. Co gorsza, jeśli spróbujesz zmierzyć napięcie, gdy miernik jest ustawiony na pomiar rezystancji, możesz go uszkodzić, a nawet spowodować zwarcie w obwodzie. Zawsze upewnij się, że pokrętło multimetru jest ustawione na odpowiednią funkcję (test ciągłości lub rezystancja w omach) przed rozpoczęciem pomiaru.

Przeczytaj również: Bezpiecznik C25: Maksymalna moc (17,3 kW/3F, 5,75 kW/1F) i bezpieczeństwo

Błąd #3: "Kreatywne" naprawy, czyli dlaczego nigdy nie wolno drutować bezpiecznika

To absolutnie niedopuszczalna praktyka, którą niestety wciąż spotykam. "Drutowanie" bezpiecznika polega na zastąpieniu przepalonego elementu kawałkiem drutu, folii aluminiowej lub innym przewodnikiem. Jest to ekstremalnie niebezpieczne i w Polsce nielegalne! Bezpiecznik ma za zadanie przepalić się przy określonym prądzie, chroniąc obwód. Zastąpienie go drutem sprawia, że ta ochrona znika. W przypadku przeciążenia lub zwarcia, prąd będzie płynął bez przeszkód, prowadząc do przegrzania przewodów, stopienia izolacji, uszkodzenia sprzętu, a w najgorszym wypadku do pożaru. Zawsze wymieniaj przepalony bezpiecznik na nowy, o identycznych parametrach.

Nigdy nie wolno "drutować" bezpiecznika! Jest to działanie nielegalne i niezwykle niebezpieczne, które może prowadzić do pożaru lub poważnego uszkodzenia instalacji elektrycznej.
