Bezpiecznik SMD: Jak sprawdzić multimetrem i uniknąć ponownej awarii?

Bezpiecznik SMD (Surface-Mount Device) to miniaturowy, ale niezwykle ważny element ochronny w niemal każdym urządzeniu elektronicznym. Jego zadaniem jest zabezpieczanie delikatnych układów przed uszkodzeniami spowodowanymi przeciążeniem prądowym lub zwarciem. Sprawdzenie jego stanu jest kluczowe w diagnozowaniu wielu usterek, dlatego w tym artykule pokażę Ci, jak krok po kroku zdiagnozować jego sprawność za pomocą multimetru.

Czym jest miniaturowy strażnik elektroniki i dlaczego jego rola jest kluczowa?

Bezpiecznik SMD, czyli bezpiecznik do montażu powierzchniowego, to nic innego jak miniaturowy element ochronny, który znajdziemy na płytkach drukowanych nowoczesnych urządzeń elektronicznych. Jego podstawową funkcją jest zabezpieczanie całego układu lub jego konkretnej sekcji przed nadmiernym prądem, który mógłby uszkodzić drogie i wrażliwe komponenty. Mimo swoich niewielkich rozmiarów, często ledwo widocznych gołym okiem, jego rola jest absolutnie kluczowa to on jako pierwszy "poświęca się", aby reszta elektroniki pozostała nienaruszona w przypadku przeciążenia czy zwarcia.

Widoczne i ukryte objawy przepalenia: kiedy warto go sprawdzić?

Kiedy urządzenie elektroniczne nagle przestaje działać, całkowicie traci zasilanie lub jeden z jego modułów odmawia posłuszeństwa, bardzo często pierwszą rzeczą, którą sprawdzam, jest właśnie bezpiecznik. Typowe objawy przepalenia bezpiecznika SMD to całkowity brak reakcji urządzenia na próbę włączenia lub brak zasilania w konkretnej sekcji, np. portach USB. Niestety, w przeciwieństwie do tradycyjnych bezpieczników topikowych, miniaturowe bezpieczniki SMD rzadko kiedy zdradzają swoje uszkodzenie widocznymi oznakami, takimi jak pęknięta rurka czy spalony drucik. Z tego powodu, nawet jeśli nie widzisz żadnych uszkodzeń wizualnych, warto go sprawdzić, ponieważ często jest to "cichy" winowajca awarii.

Przygotowanie do testu: co musisz wiedzieć i mieć pod ręką

Jakie narzędzia będą Ci potrzebne? Multimetr to podstawa

Do skutecznego sprawdzenia bezpiecznika SMD będziesz potrzebować kilku podstawowych narzędzi. Absolutną podstawą jest multimetr (miernik uniwersalny), który pozwoli nam na pomiar ciągłości obwodu lub rezystancji. Przyda się również pęseta, która ułatwi manipulowanie tak małymi elementami, oraz lupa lub szkło powiększające, aby dokładnie przyjrzeć się oznaczeniom i ewentualnym uszkodzeniom. Jeśli dysponujesz multimetrem z cienkimi sondami pomiarowymi, będzie to dodatkowy atut, ułatwiający precyzyjne dotknięcie bezpiecznika.

Bezpieczeństwo przede wszystkim: jak uniknąć porażenia i uszkodzenia układu?

Zanim przystąpisz do jakichkolwiek pomiarów, muszę to podkreślić z całą stanowczością: zawsze odłącz urządzenie od źródła zasilania! To absolutna podstawa bezpieczeństwa. Pomiar pod napięciem nie tylko grozi porażeniem prądem, ale również może doprowadzić do dalszych, poważniejszych uszkodzeń układu elektronicznego, a nawet samego multimetru. Upewnij się, że kondensatory zostały rozładowane, jeśli pracujesz z zasilaczami lub innymi układami wysokiego napięcia. Bezpieczeństwo Twoje i sprzętu jest najważniejsze.

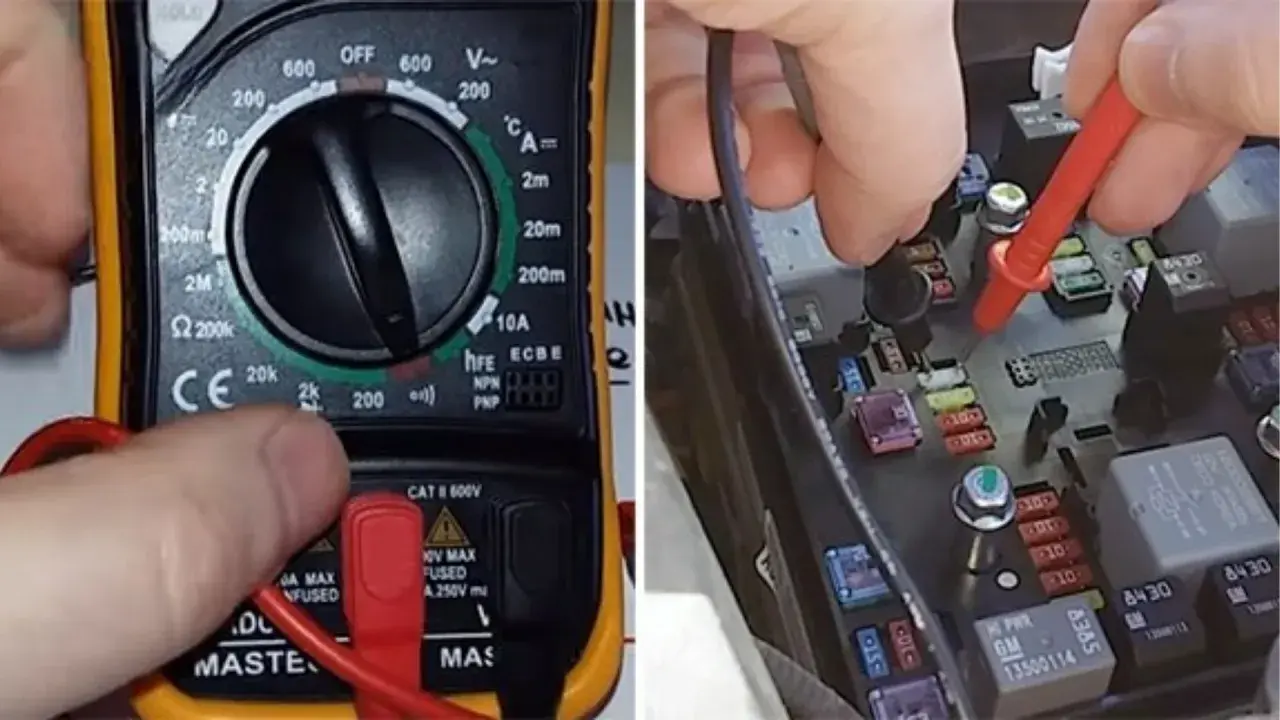

Sprawdzanie bezpiecznika SMD multimetrem: instrukcja krok po kroku

Przejdźmy teraz do sedna, czyli do praktycznego sprawdzenia bezpiecznika SMD za pomocą multimetru. Pokażę Ci dwie najpopularniejsze metody.

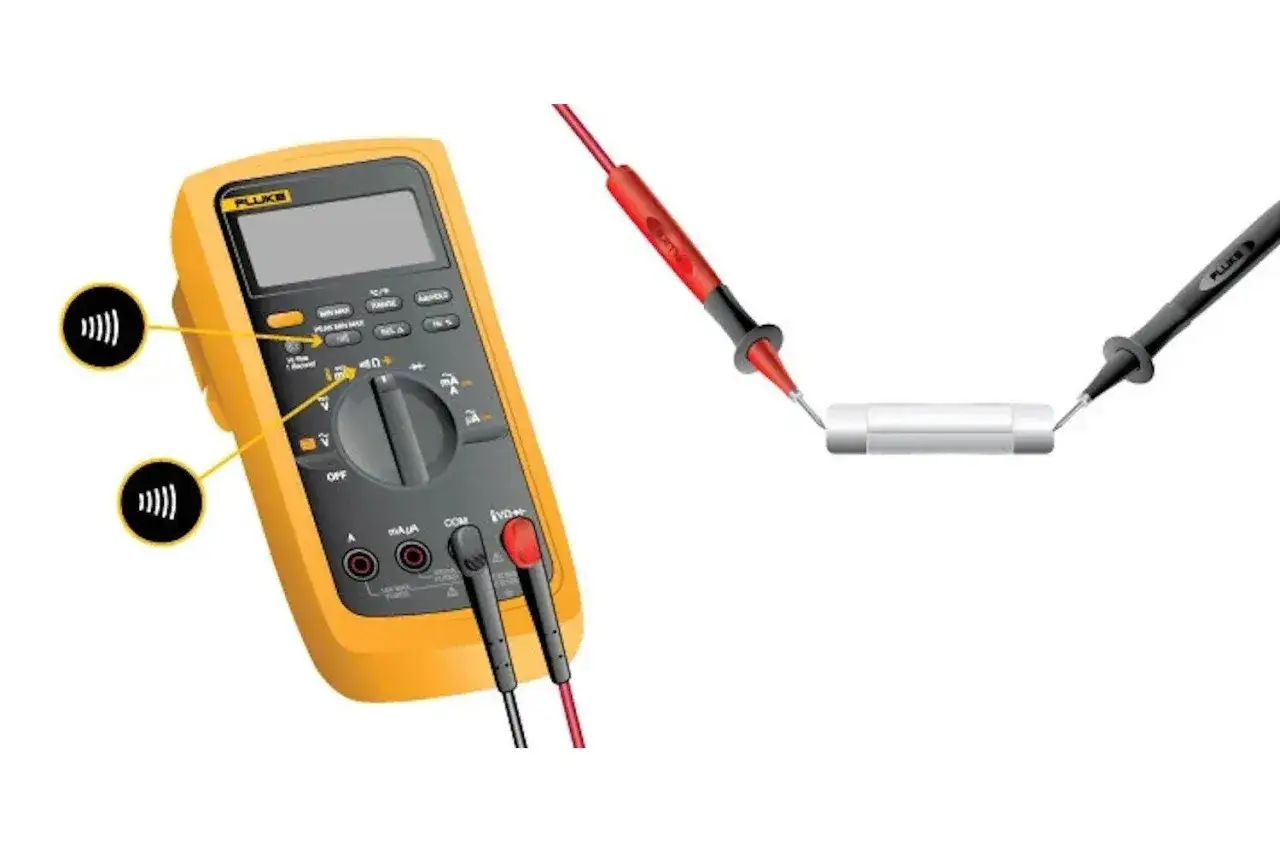

Metoda #1: Test ciągłości obwodu najszybszy i najpewniejszy sposób

To moja ulubiona i najszybsza metoda, którą polecam każdemu. Oto jak to zrobić:

1. Ustaw multimetr: Przełącz multimetr na tryb testu ciągłości obwodu. Zazwyczaj jest on oznaczony symbolem diody lub fali dźwiękowej. W tym trybie multimetr wydaje sygnał dźwiękowy, gdy obwód jest zamknięty (czyli ma bardzo niską rezystancję).
2. Przygotuj sondy: Upewnij się, że sondy multimetru są prawidłowo podłączone czarna do gniazda "COM", czerwona do gniazda "VΩmA".
3. Przyłóż sondy do bezpiecznika: Delikatnie przyłóż końcówki sond do dwóch metalowych końcówek bezpiecznika SMD. Nie ma znaczenia, którą sondę przyłożysz do której strony.
4. Interpretuj wyniki:
   • Jeśli usłyszysz sygnał dźwiękowy i/lub na wyświetlaczu pojawi się wartość bardzo bliska zeru (np. 0.1 Ω, 0.2 Ω), oznacza to, że bezpiecznik jest sprawny. Prąd może przez niego swobodnie przepływać.
   • Jeśli multimetr nie wyda sygnału dźwiękowego, a na wyświetlaczu pojawi się symbol "OL" (Over Limit), "1" (w zależności od modelu multimetru) lub bardzo wysoka, niestabilna wartość, oznacza to, że bezpiecznik jest przepalony. Obwód jest przerwany.

Metoda #2: Pomiar rezystancji (oporu) alternatywa dla testu ciągłości

Jeśli Twój multimetr nie ma funkcji testu ciągłości z sygnałem dźwiękowym, możesz użyć trybu pomiaru rezystancji:

1. Ustaw multimetr: Przełącz multimetr na tryb pomiaru rezystancji (Ω). Wybierz najniższy dostępny zakres, np. 200 Ω.
2. Przygotuj sondy: Podobnie jak poprzednio, czarna sonda do "COM", czerwona do "VΩmA".
3. Przyłóż sondy do bezpiecznika: Delikatnie dotknij metalowych końcówek bezpiecznika sondami.
4. Interpretuj wyniki:
   • Jeśli na wyświetlaczu pojawi się wartość bardzo niska, bliska zeru (zazwyczaj poniżej 1 Ω, często 0.0-0.5 Ω), bezpiecznik jest sprawny.
   • Jeśli na wyświetlaczu pojawi się "OL", "1" lub bardzo wysoka, niestabilna wartość (np. "nieskończoność"), bezpiecznik jest przepalony.

Jak interpretować wyniki? Co oznacza sygnał dźwiękowy, a co "OL" na wyświetlaczu

Podsumowując, niezależnie od wybranej metody, zasada jest prosta: sprawny bezpiecznik zachowuje się jak kawałek drutu ma bardzo niską rezystancję i przewodzi prąd. Multimetr pokaże to sygnałem dźwiękowym i/lub wartością bliską zeru. Przepalony bezpiecznik to przerwa w obwodzie nie przewodzi prądu, a multimetr zasygnalizuje to brakiem sygnału, wyświetleniem "OL" (Over Limit) lub "1", co oznacza, że mierzona wartość jest poza zakresem pomiarowym, czyli rezystancja jest nieskończenie wysoka.

Czy można sprawdzić bezpiecznik bez wylutowywania go z płytki? Potencjalne pułapki

Wielu z Was z pewnością zastanawia się, czy można sprawdzić bezpiecznik SMD bez konieczności jego wylutowywania z płytki. Odpowiadam: tak, jest to możliwe, ale obarczone ryzykiem błędnych odczytów. Problem polega na tym, że w układzie elektronicznym bezpiecznik często jest połączony równolegle z innymi elementami, takimi jak kondensatory czy rezystory. Multimetr, mierząc rezystancję lub ciągłość, może "widzieć" ścieżkę przez te równoległe elementy, co może zafałszować wynik i sprawić, że przepalony bezpiecznik zostanie błędnie zdiagnozowany jako sprawny. Dlatego, choć pomiar w układzie może dać wstępną informację, najpewniejszy i najbardziej wiarygodny wynik uzyskasz zawsze po wylutowaniu bezpiecznika z płytki.

Wizualna ocena: czy bezpiecznik SMD zdradza swoje uszkodzenie?

Choć pomiar multimetrem jest najbardziej wiarygodny, wizualna ocena może czasem dostarczyć cennych wskazówek. Warto jednak pamiętać o jej ograniczeniach.

Czego szukać? Ślady przegrzania, pęknięcia i inne widoczne uszkodzenia

Przy dokładnych oględzinach, najlepiej pod lupą lub mikroskopem, możesz czasem zauważyć fizyczne oznaki uszkodzenia. Szukaj przede wszystkim: pęknięć na ceramicznej obudowie bezpiecznika, przebarwień (np. ciemnych plam, okopceń) świadczących o przegrzaniu, a także śladów nadpalenia na samym bezpieczniku lub na ścieżkach wokół niego. Czasem widać nawet niewielkie kratery, które powstają, gdy bezpiecznik przepala się pod dużym obciążeniem. Pamiętaj jednak, że ze względu na ich miniaturowy rozmiar, te uszkodzenia są często bardzo subtelne i łatwo je przeoczyć bez odpowiedniego powiększenia.

Dlaczego brak widocznych uszkodzeń nie oznacza, że bezpiecznik jest sprawny?

To bardzo ważna kwestia, którą zawsze podkreślam. Wiele uszkodzeń bezpieczników SMD ma charakter wewnętrzny po prostu drucik lub warstwa przewodząca wewnątrz bezpiecznika ulega przerwaniu, nie pozostawiając żadnych widocznych śladów na zewnątrz obudowy. Dlatego też brak wizualnych oznak uszkodzenia absolutnie nie jest wystarczającym dowodem na sprawność bezpiecznika. Zawsze, ale to zawsze, należy potwierdzić jego stan pomiarem multimetrem, aby mieć pewność co do diagnozy.

Oznaczenia bezpieczników SMD: jak rozszyfrować kody i dobrać zamiennik

Gdy już wiesz, że bezpiecznik jest przepalony, kolejnym krokiem jest dobranie odpowiedniego zamiennika. To wymaga rozszyfrowania oznaczeń.

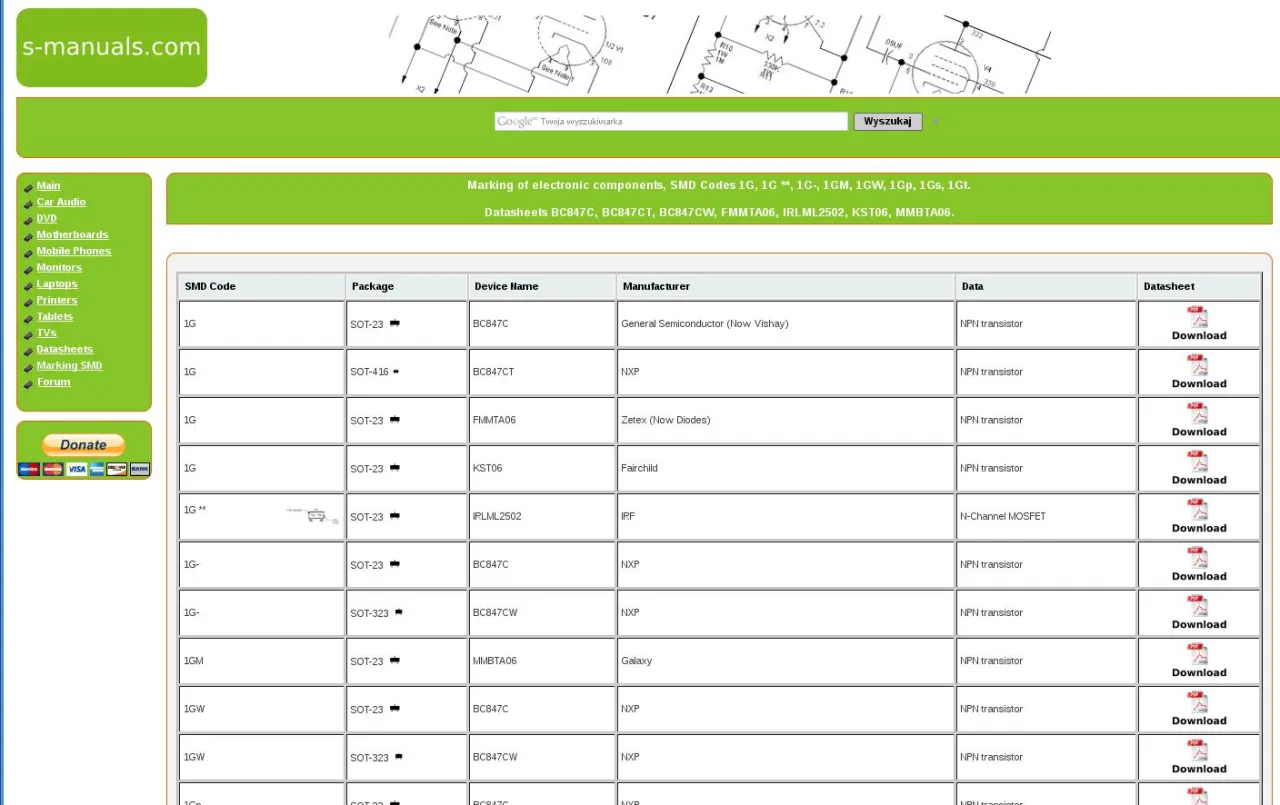

Rozszyfrowywanie oznaczeń literowych i cyfrowych: co mówi nam kod "F", "N" lub "T"?

Bezpieczniki SMD są zazwyczaj bardzo małe, a ich oznaczenia mogą być trudne do odczytania. Producenci stosują różne systemy kodowania, które określają prąd znamionowy (maksymalny prąd, jaki bezpiecznik może przewodzić bez przepalenia) oraz czasem charakterystykę czasową (jak szybko bezpiecznik reaguje na przeciążenie). Często spotykamy kody literowe, np. 'F', 'N', 'T'. Przykładowo, 'F' może oznaczać bezpiecznik szybki (Fast-acting), 'T' zwłoczny (Time-lag), a 'N' normalny. Niestety, konkretne wartości prądowe dla tych liter zależą od producenta i nie są uniwersalne. Zawsze musisz sprawdzić je w tabelach producenta lub w notach katalogowych. Warto też wiedzieć, że na samej płytce drukowanej bezpiecznik jest często oznaczony literą 'F' (od angielskiego fuse).

Gdzie szukać tabel z kodami i jak dobrać właściwy zamiennik?

Aby rozszyfrować oznaczenia i dobrać właściwy zamiennik, musisz poszukać tabel z kodami. Najlepszymi źródłami są dokumentacja techniczna producenta urządzenia (jeśli jest dostępna), strony internetowe dostawców komponentów elektronicznych (np. TME, Farnell, Mouser) lub katalogi producentów bezpieczników (np. Littelfuse, Bourns). Przy doborze zamiennika kluczowe jest zachowanie zgodności trzech parametrów: prądu znamionowego, napięcia znamionowego (maksymalnego napięcia, jakie bezpiecznik może bezpiecznie przerwać) oraz charakterystyki (szybki, zwłoczny). Użycie niewłaściwego bezpiecznika może doprowadzić do ponownej awarii lub braku ochrony układu.

Rozmiar ma znaczenie: jak zidentyfikować obudowę (np. 0603, 1206)?

Oprócz parametrów elektrycznych, równie ważny jest fizyczny rozmiar obudowy bezpiecznika. Bezpieczniki SMD występują w standardowych rozmiarach, takich jak 0402, 0603, 0805, 1206 czy 2410. Te oznaczenia to kody calowe (np. 0603 oznacza 0.06 x 0.03 cala, czyli około 1.6 x 0.8 mm). Prawidłowa identyfikacja rozmiaru jest absolutnie kluczowa, aby nowy bezpiecznik pasował do padów lutowniczych na płytce. Bez lupy często trudno jest odróżnić np. 0603 od 0805, dlatego zawsze warto mieć pod ręką miarkę lub suwmiarkę, aby zmierzyć uszkodzony element, jeśli oznaczenia są nieczytelne.

Przepalony bezpiecznik: co dalej i jak uniknąć powtórki?

Znalezienie i wymiana przepalonego bezpiecznika to dopiero początek drogi do naprawy urządzenia. Musimy zrozumieć, dlaczego w ogóle się przepalił.

Dlaczego wymiana bezpiecznika to często za mało? Odkryj prawdziwą przyczynę awarii

Pamiętaj, że przepalony bezpiecznik to zazwyczaj objaw, a nie przyczyna problemu. Jego zadaniem jest przerwanie obwodu, gdy coś pójdzie nie tak. Najczęstszymi przyczynami jego przepalenia są zwarcie w obwodzie, przeciążenie (np. podłączenie zbyt wielu urządzeń do portu USB) lub uszkodzenie innego komponentu (np. tranzystora, diody, układu scalonego), który zaczął pobierać zbyt duży prąd. Jeśli po prostu wymienisz bezpiecznik bez zdiagnozowania i usunięcia pierwotnej przyczyny awarii, nowy bezpiecznik najprawdopodobniej natychmiast się przepali ponownie. Dlatego kluczowa jest dalsza diagnostyka układu, aby znaleźć i naprawić faktyczne źródło problemu.

Przeczytaj również: Spalony bezpiecznik? Rozpoznaj go sam i działaj bezpiecznie!

Krótkie wprowadzenie do wymiany: jakie umiejętności i narzędzia są potrzebne do lutowania SMD?

Wymiana bezpiecznika SMD, zwłaszcza tych mniejszych rozmiarów (np. 0603, 0402), wymaga precyzji i pewnych umiejętności lutowniczych. Będziesz potrzebować lutownicy z cienkim grotem (lub stacji na gorące powietrze, co jest jeszcze lepsze dla mniejszych elementów), dobrej jakości cyny lutowniczej o małej średnicy, topnika (fluxu), który ułatwi lutowanie, oraz wspomnianej już pęsety. Operacja ta jest delikatna i wymaga stabilnej ręki oraz często lupy lub mikroskopu. Jeśli nie masz doświadczenia w lutowaniu SMD, warto poćwiczyć na starych płytkach, zanim zabierzesz się za naprawę cennego sprzętu. Pamiętaj, że nieumiejętne lutowanie może doprowadzić do uszkodzenia ścieżek na płytce lub innych komponentów.
