Jak sprawdzić bezpiecznik w samochodzie? Rozwiąż problem szybko!

Nagłe problemy z działaniem pojedynczych urządzeń elektrycznych w samochodzie bywają frustrujące, ale często mają proste rozwiązanie. Jeśli radio milczy, światła nie świecą, a gniazdo zapalniczki odmawia posłuszeństwa, istnieje duża szansa, że winowajcą jest przepalony bezpiecznik. W tym praktycznym przewodniku krok po kroku pokażę Ci, jak samodzielnie zdiagnozować i sprawdzić bezpiecznik w Twoim aucie, co pozwoli Ci szybko przywrócić sprawność niedziałającego elementu.

Co przestało działać w Twoim aucie? Pierwsze sygnały usterki

Kiedy w samochodzie nagle przestaje działać jakiś element elektryczny, to niemal zawsze pierwszy sygnał, że być może mamy do czynienia z przepalonym bezpiecznikiem. To bardzo charakterystyczne, że problem dotyczy zazwyczaj tylko jednego obwodu, a nie całej instalacji. Z mojego doświadczenia wynika, że najczęściej są to:

• Radio samochodowe
• Oświetlenie kabiny (lampki wewnętrzne)
• Wycieraczki przedniej lub tylnej szyby
• Gniazdo zapalniczki (lub gniazda 12V)
• Elektrycznie sterowane szyby
• Kierunkowskazy lub światła (np. postojowe, mijania)
• Centralny zamek

Warto pamiętać, że bezpiecznik jest niczym strażnik w układzie elektrycznym. Jego głównym zadaniem jest ochrona obwodów przed przeciążeniem lub zwarciem. Kiedy prąd w obwodzie staje się zbyt wysoki na przykład z powodu usterki urządzenia, zwarcia kabla lub zbyt dużego obciążenia drucik wewnątrz bezpiecznika topi się i przerywa obwód. To zapobiega poważniejszym uszkodzeniom drogich komponentów lub nawet pożarowi. Dlatego przepalony bezpiecznik, choć irytujący, jest tak naprawdę dowodem na to, że system zadziałał prawidłowo, chroniąc Twoje auto.

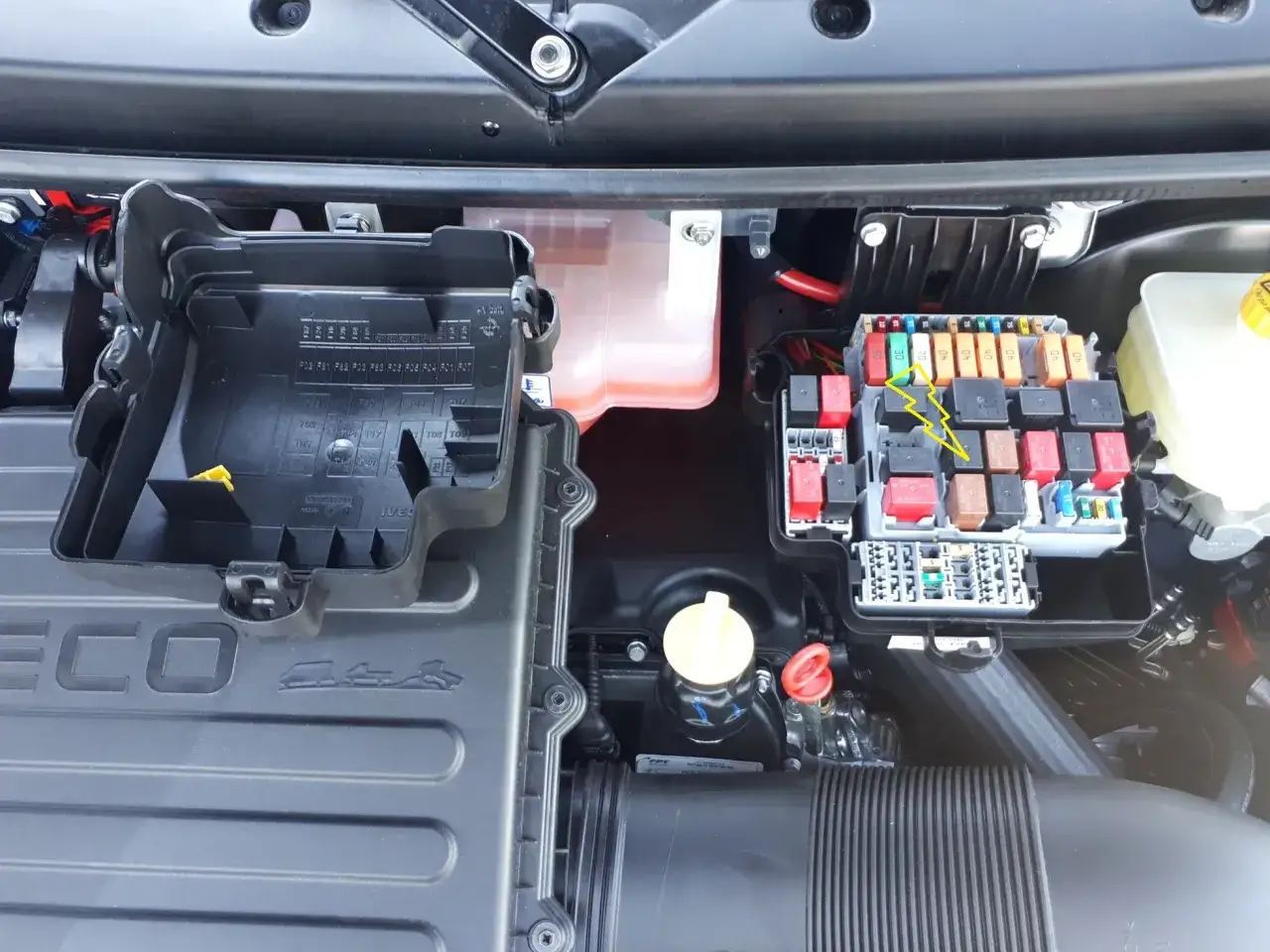

Zacznij od lokalizacji: Gdzie znajdziesz skrzynkę z bezpiecznikami?

Zanim przystąpisz do sprawdzania bezpieczników, musisz wiedzieć, gdzie ich szukać. W większości współczesnych samochodów producenci montują co najmniej dwie, a czasem nawet więcej, skrzynek z bezpiecznikami. Ich dokładne umiejscowienie może się różnić w zależności od marki i modelu pojazdu, ale istnieją pewne typowe lokalizacje, które warto sprawdzić w pierwszej kolejności.

• W kabinie pasażerskiej: Najczęściej znajdziesz ją pod deską rozdzielczą, po stronie kierowcy. Może być ukryta za małą klapką, w schowku pod kierownicą, a czasem nawet w bocznej ściance deski rozdzielczej (widoczna po otwarciu drzwi kierowcy). Niekiedy bywa również umieszczona w schowku pasażera.
• W komorze silnika: Druga główna skrzynka zazwyczaj znajduje się pod maską, w pobliżu akumulatora lub w innym łatwo dostępnym miejscu. Często jest to czarna, prostokątna skrzynka z zatrzaskami.
• W bagażniku lub schowku: W niektórych modelach, zwłaszcza tych z bardziej rozbudowaną elektroniką, dodatkowe skrzynki mogą być umieszczone w bagażniku (np. za tapicerką boczną) lub w innych nietypowych schowkach.

Jak odczytać schemat z pokrywy, by znaleźć właściwy bezpiecznik?

Kiedy już zlokalizujesz skrzynkę z bezpiecznikami, kolejnym krokiem jest identyfikacja bezpiecznika odpowiedzialnego za niedziałające urządzenie. Zazwyczaj na wewnętrznej stronie pokrywy skrzynki znajduje się schemat rozmieszczenia bezpieczników. To mapa, która pokazuje, który bezpiecznik odpowiada za dany obwód. Opisy na schemacie są często skrótowe, ale zazwyczaj zrozumiałe np. "Radio", "CIG" (gniazdo zapalniczki), "WIPER" (wycieraczki), "LIGHTS" (światła). Porównując ten schemat z układem bezpieczników w skrzynce, bez problemu powinieneś znaleźć ten właściwy. Pamiętaj, że precyzja jest kluczowa, aby nie sprawdzać wszystkich bezpieczników po kolei, co byłoby czasochłonne i niepotrzebne.

Co zrobić, gdy na pokrywie nie ma schematu? Sięgnij po instrukcję obsługi

Zdarza się, że schemat bezpieczników na pokrywie jest nieczytelny, brakuje go, lub po prostu nie możesz go rozszyfrować. W takiej sytuacji Twoim najlepszym przyjacielem jest instrukcja obsługi pojazdu. Producenci samochodów zawsze zamieszczają w niej szczegółowe informacje na temat lokalizacji wszystkich skrzynek z bezpiecznikami oraz dokładny schemat ich rozmieszczenia, wraz z opisem, za co odpowiada każdy bezpiecznik. To niezawodne źródło informacji, które pozwoli Ci szybko zidentyfikować poszukiwany element, nawet jeśli na pierwszy rzut oka nie jest to oczywiste.

Sprawdzanie bezpieczników: Od prostych metod po precyzyjny multimetr

Gdy już wiesz, gdzie szukać i który bezpiecznik jest potencjalnym winowajcą, czas przejść do jego sprawdzenia. Istnieje kilka metod, od tych najprostszych, opartych na obserwacji, po bardziej zaawansowane, wymagające użycia specjalistycznych narzędzi. Wybór metody zależy od Twoich możliwości i preferencji, ale moim zdaniem warto znać je wszystkie, aby móc skutecznie działać w każdej sytuacji.

Metoda #1: Kontrola "na oko" jak wygląda przepalony bezpiecznik?

Najprostszą i najszybszą metodą sprawdzenia bezpiecznika jest kontrola wizualna. Aby to zrobić, musisz wyjąć podejrzany bezpiecznik z gniazda. W większości skrzynek z bezpiecznikami znajdziesz małe plastikowe szczypce, które ułatwią Ci tę operację. Po wyjęciu bezpiecznika przyjrzyj się jego wnętrzu. Bezpieczniki samochodowe mają przezroczystą obudowę, przez którą widać cienki drucik łączący dwa metalowe styki. Jeśli ten drucik jest przerwany, stopiony lub widać na nim ślady osmalenia, oznacza to, że bezpiecznik jest przepalony. Czasem, w przypadku poważniejszego zwarcia, możesz nawet poczuć charakterystyczny zapach spalenizny. Jeśli drucik jest nienaruszony, bezpiecznik jest prawdopodobnie sprawny.

Metoda #2: Test za pomocą multimetru 100% pewności w kilka sekund

Multimetr, czyli miernik uniwersalny, to narzędzie, które daje 100% pewności co do stanu bezpiecznika. Możesz go użyć na dwa sposoby, zarówno z wyjętym, jak i niewyjętym bezpiecznikiem.

Krok po kroku: Sprawdzanie ciągłości obwodu (test oporności)

Ta metoda wymaga wyjęcia bezpiecznika z gniazda.

1. Ustaw multimetr: Przełącz multimetr na funkcję pomiaru ciągłości obwodu. Zazwyczaj jest to symbol diody lub "brzęczyka" (głośnika), który sygnalizuje przewodzenie prądu dźwiękiem. Możesz też ustawić go na pomiar oporności (Ω) w najniższym zakresie.
2. Przygotuj sondy: Podłącz czarną sondę do gniazda "COM", a czerwoną do gniazda "VΩmA" (lub podobnego).
3. Przyłóż sondy: Przyłóż końcówki sond do metalowych styków bezpiecznika (po jednym do każdego styku).
4. Odczytaj wynik:
   • Sprawny bezpiecznik: Multimetr powinien wydać sygnał dźwiękowy (jeśli ma funkcję brzęczyka) i/lub pokazać wartość bliską zeru (np. 0.00Ω lub bardzo niską wartość). Oznacza to, że prąd może swobodnie przepływać przez bezpiecznik.
   • Przepalony bezpiecznik: Multimetr nie wyda sygnału dźwiękowego i/lub pokaże wartość "1" lub "OL" (Over Limit/Open Loop), co oznacza, że obwód jest przerwany i prąd nie przepływa.

Krok po kroku: Sprawdzanie napięcia bez wyjmowania bezpiecznika

Ta metoda jest szybsza, ponieważ nie wymaga wyjmowania bezpiecznika.

1. Włącz zapłon: Upewnij się, że zapłon w samochodzie jest włączony (silnik nie musi pracować), aby obwody były pod napięciem.
2. Ustaw multimetr: Przełącz multimetr na pomiar napięcia stałego (DCV) i wybierz zakres odpowiedni dla napięcia samochodowego, np. 20V.
3. Podłącz sondy: Czarną sondę przyłóż do masy pojazdu (np. do niemalowanego metalowego elementu karoserii lub śruby). Czerwoną sondę będziesz używać do testowania bezpiecznika.
4. Sprawdź bezpiecznik: Dotknij czerwoną sondą do małych, metalowych punktów kontrolnych, które znajdują się na górze bezpiecznika (zazwyczaj są to dwa małe otwory lub metalowe paski). Sprawdź oba punkty.
5. Odczytaj wynik:
   • Sprawny bezpiecznik: Na obu punktach kontrolnych multimetr powinien pokazać napięcie około 12V (lub zbliżone do napięcia akumulatora). Oznacza to, że prąd przepływa przez bezpiecznik.
   • Przepalony bezpiecznik: Multimetr pokaże napięcie około 12V tylko na jednym z punktów kontrolnych, a na drugim będzie wskazywał 0V. To oznacza, że prąd dochodzi do bezpiecznika, ale nie przechodzi przez niego dalej, co świadczy o jego przepaleniu.

Metoda #3: Użycie próbnika napięcia (żarówki) prosta alternatywa dla miernika

Jeśli nie masz multimetru, prosty próbnik napięcia (taka mała żarówka z kablem i "krokodylkiem") również świetnie się sprawdzi. Działa on na podobnej zasadzie co test napięcia multimetrem. Podłącz końcówkę próbnika z "krokodylkiem" do masy pojazdu (np. do niemalowanego elementu metalowego), a następnie włącz zapłon. Grotem próbnika dotykaj metalowych punktów kontrolnych na górze bezpiecznika. Jeśli lampka w próbniku zaświeci się na obu stykach, bezpiecznik jest sprawny. Jeśli zaświeci się tylko na jednym styku, a na drugim nie, oznacza to, że bezpiecznik jest przepalony. To szybka i bardzo intuicyjna metoda, którą polecam każdemu, kto nie posiada multimetru.

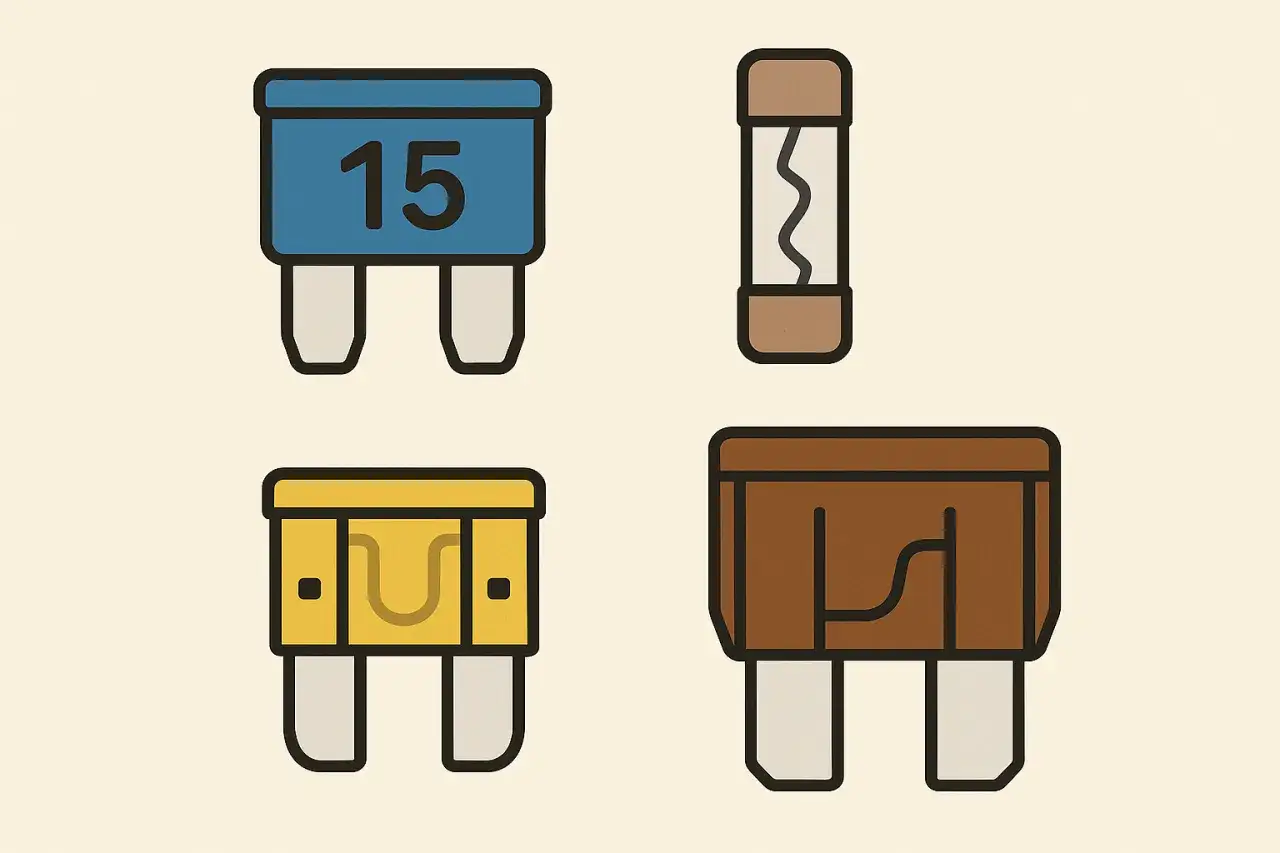

Rodzaje i oznaczenia bezpieczników: Jak wybrać właściwy?

Po zdiagnozowaniu przepalonego bezpiecznika kluczowe jest, aby wymienić go na odpowiedni zamiennik. Nie każdy bezpiecznik jest taki sam, a zastosowanie niewłaściwego może prowadzić do poważnych problemów. Znajomość rodzajów i oznaczeń bezpieczników to podstawa bezpiecznej i skutecznej naprawy.

Mini, Standard, Maxi czym różnią się popularne typy bezpieczników?

W motoryzacji dominują bezpieczniki płytkowe (zwane też płaskimi), które różnią się przede wszystkim rozmiarem. Najczęściej spotykane typy to:

• Mini: Jak sama nazwa wskazuje, są to najmniejsze bezpieczniki płytkowe, stosowane w nowoczesnych samochodach, gdzie przestrzeń jest na wagę złota.
• Standard (Normal): To klasyczny, najbardziej rozpowszechniony rozmiar bezpieczników, który znajdziesz w wielu starszych i nowszych modelach aut.
• Maxi: Są to największe bezpieczniki płytkowe, przeznaczone do obwodów o dużym poborze prądu, takich jak na przykład systemy ABS, wspomaganie kierownicy czy niektóre układy klimatyzacji.

Ważne jest, aby zawsze wymieniać bezpiecznik na taki sam rozmiar, aby pasował do gniazda i zapewniał prawidłowe działanie.

Klucz do sukcesu: Jak kolory i cyfry zdradzają amperaż bezpiecznika?

Oprócz rozmiaru, najważniejszą cechą bezpiecznika jest jego wartość natężenia prądu, czyli amperaż (oznaczany literą "A"). To właśnie amperaż określa, przy jakim natężeniu prądu bezpiecznik się przepali, chroniąc obwód. Producenci ułatwiają identyfikację, stosując uniwersalny system kodowania kolorami:

• Czerwony: 10A
• Niebieski: 15A
• Żółty: 20A
• Zielony: 30A
• Brązowy: 7,5A
• Biały/Przezroczysty: 25A

Dodatkowo, na górze każdego bezpiecznika zawsze wybita jest jego dokładna wartość amperażu. Zawsze upewnij się, że nowy bezpiecznik ma ten sam kolor i tę samą wartość amperażu co przepalony. To absolutnie kluczowe dla bezpieczeństwa i prawidłowego funkcjonowania instalacji elektrycznej Twojego samochodu.

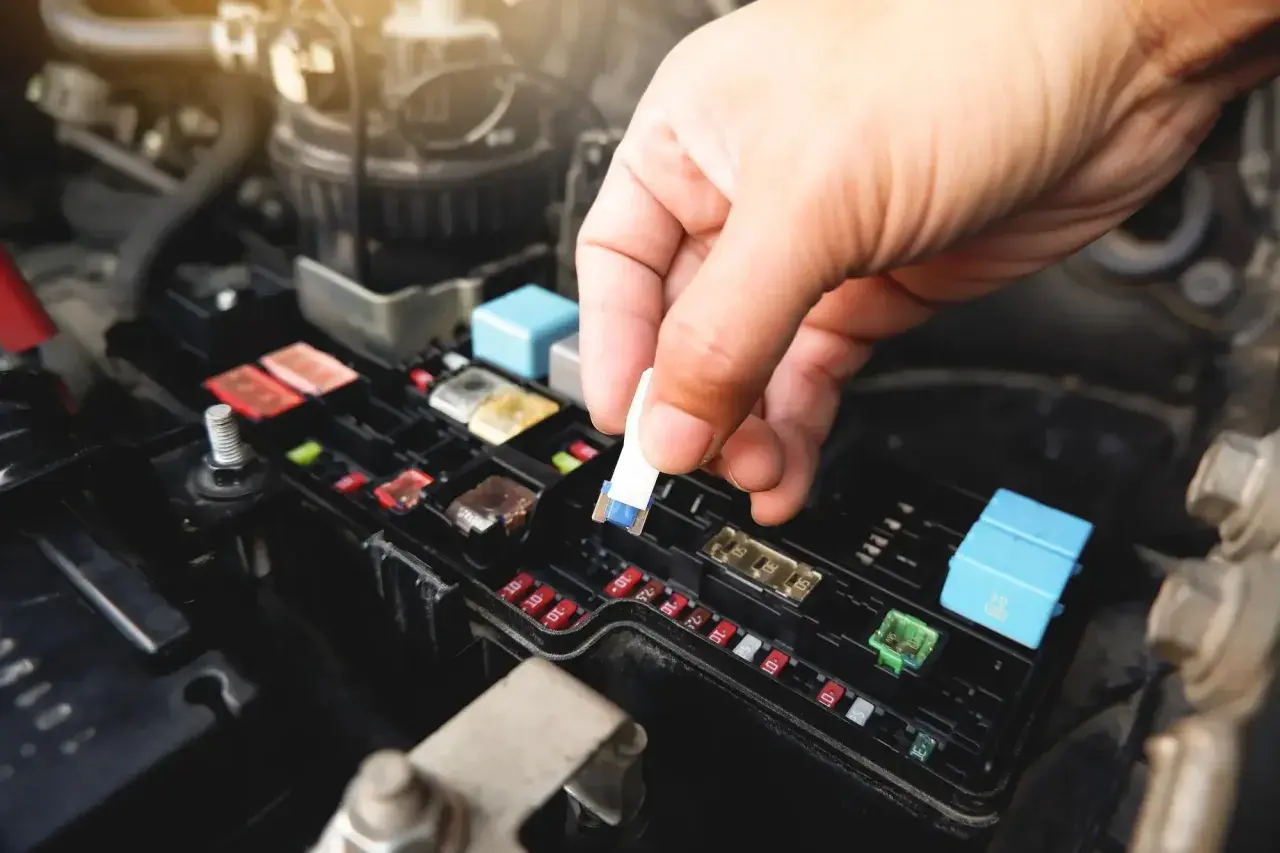

Znalazłeś winowajcę: Bezpieczna wymiana przepalonego bezpiecznika

Kiedy już zlokalizowałeś i zidentyfikowałeś przepalony bezpiecznik, pozostaje tylko go wymienić. To prosta czynność, ale wymaga przestrzegania kilku zasad, aby zapewnić sobie bezpieczeństwo i uniknąć dalszych problemów.

Prawidłowa wymiana krok po kroku prosta instrukcja

Wymiana bezpiecznika to zazwyczaj kwestia kilku chwil. Oto jak to zrobić prawidłowo:

1. Wyłącz zapłon: Zawsze upewnij się, że zapłon jest wyłączony, a najlepiej wyjmij kluczyk ze stacyjki. To minimalizuje ryzyko zwarcia lub porażenia prądem.
2. Zlokalizuj skrzynkę: Otwórz pokrywę skrzynki z bezpiecznikami.
3. Wyjmij przepalony bezpiecznik: Użyj specjalnych szczypiec dołączonych do skrzynki (lub małych kombinerek, jeśli nie masz szczypiec), aby delikatnie, ale stanowczo wyciągnąć przepalony bezpiecznik z gniazda.
4. Sprawdź amperaż i kolor: Upewnij się, że nowy bezpiecznik ma identyczny amperaż (np. 10A) i kolor jak ten, który wyciągnąłeś.
5. Włóż nowy bezpiecznik: Wciśnij nowy bezpiecznik w puste gniazdo, aż poczujesz, że jest stabilnie osadzony. Nie używaj nadmiernej siły.
6. Sprawdź działanie: Włącz zapłon i przetestuj urządzenie, które wcześniej nie działało. Jeśli wszystko wróciło do normy, problem został rozwiązany!
7. Zamknij skrzynkę: Zamknij pokrywę skrzynki z bezpiecznikami.

Najważniejsza zasada: Dlaczego nigdy nie wolno zakładać bezpiecznika o większej mocy?

To jest moim zdaniem najważniejsza zasada, której musisz przestrzegać: nigdy, pod żadnym pozorem, nie zakładaj bezpiecznika o wyższej wartości amperażu niż ten, który się przepalił. Jeśli oryginalny bezpiecznik miał 10A, musisz założyć nowy o wartości 10A. Założenie bezpiecznika np. 20A zamiast 10A jest niezwykle niebezpieczne. Taki bezpiecznik nie przepali się w momencie przeciążenia, co oznacza, że prąd o zbyt wysokim natężeniu będzie płynął przez obwód. Może to doprowadzić do przegrzania przewodów, uszkodzenia drogich komponentów elektronicznych, a w najgorszym wypadku nawet do pożaru samochodu. Bezpiecznik o niższej wartości również nie jest dobrym rozwiązaniem, ponieważ będzie się przepalał zbyt często, nawet przy normalnym obciążeniu.

Problem powraca? Kiedy przepalony bezpiecznik to coś więcej

Wymiana bezpiecznika zazwyczaj rozwiązuje problem, ale co, jeśli sytuacja się powtarza? Jeśli nowy bezpiecznik przepala się od razu lub po krótkim czasie, to wyraźny sygnał, że problem jest głębszy niż tylko jeden przepalony element. W takich przypadkach musimy spojrzeć na usterkę z szerszej perspektywy.

Nowy bezpiecznik od razu się przepalił? To znak, że trzeba szukać głębiej

Jeśli po wymianie bezpiecznika na nowy, o identycznym amperażu, ten również natychmiast się przepala, oznacza to, że w obwodzie elektrycznym występuje poważniejsza usterka. Najczęściej jest to zwarcie. Zwarcie powstaje, gdy prąd omija normalną ścieżkę i znajduje krótszą drogę o bardzo niskiej oporności, np. przez uszkodzoną izolację przewodu, która dotyka metalowej części karoserii (masy). W efekcie prąd gwałtownie wzrasta, a bezpiecznik, zgodnie ze swoim przeznaczeniem, natychmiast się przepala, aby chronić instalację. W takiej sytuacji wymiana bezpiecznika na nowy nic nie da, dopóki nie zostanie usunięta przyczyna zwarcia.

Przeczytaj również: Bezpieczna fotowoltaika: Dobierz zabezpieczenia DC/AC bez błędów!

Kiedy samodzielna naprawa to za mało i czas udać się do elektryka samochodowego?

Samodzielna diagnostyka i wymiana bezpiecznika to świetny sposób na szybkie rozwiązanie wielu drobnych problemów. Jednak są sytuacje, w których moje doświadczenie podpowiada, że lepiej oddać sprawę w ręce specjalisty. Konieczna jest wizyta u elektryka samochodowego, jeśli:

• Nowy bezpiecznik przepala się natychmiast po wymianie.
• Problem z danym obwodem powraca, a bezpiecznik przepala się regularnie.
• Nie możesz zlokalizować skrzynki z bezpiecznikami lub zidentyfikować właściwego bezpiecznika, mimo instrukcji.
• Po wymianie bezpiecznika urządzenie nadal nie działa, co sugeruje inną usterkę.
• Obawiasz się samodzielnej interwencji w instalację elektryczną pojazdu.

Elektryk samochodowy dysponuje odpowiednim sprzętem diagnostycznym i wiedzą, aby szybko zlokalizować przyczynę zwarcia lub innej usterki, która powoduje częste przepalanie się bezpieczników. Pamiętaj, że bezpieczeństwo Twoje i Twojego samochodu jest najważniejsze.
