Jaki bezpiecznik do płyty indukcyjnej? Wybierz dobrze i bezpiecznie!

Właściwy dobór wyłącznika nadprądowego do płyty indukcyjnej to nie tylko kwestia prawidłowego działania urządzenia, ale przede wszystkim fundamentalny element bezpieczeństwa domowników. Jako Zbigniew Zalewski, z mojego doświadczenia wiem, że ignorowanie tego aspektu może prowadzić do poważnych konsekwencji, od częstego "wybijania korków" po ryzyko pożaru. W tym artykule dostarczę Ci precyzyjnych informacji technicznych, które pozwolą podjąć świadomą decyzję i zapewnić bezpieczeństwo Twojej instalacji.

Dlaczego odpowiedni bezpiecznik do indukcji jest kluczowy dla twojego bezpieczeństwa?

Prawidłowy dobór wyłącznika nadprądowego to podstawa bezpiecznej i niezawodnej pracy płyty indukcyjnej. To nie jest tylko formalność, ale kluczowy element ochrony zarówno dla użytkowników, jak i dla samego sprzętu oraz całej instalacji elektrycznej w Twoim domu. Płyty indukcyjne to urządzenia o dużej mocy, które podczas pracy pobierają znaczną ilość prądu. Niewłaściwie dobrane zabezpieczenie może prowadzić do przeciążenia obwodu, co z kolei stwarza realne ryzyko przegrzania przewodów, a w skrajnych przypadkach nawet pożaru. Z mojej perspektywy, bezpieczeństwo zawsze powinno być priorytetem, a zgodność z normami elektrycznymi to nie tylko wymóg prawny, ale i gwarancja spokoju.

Czym grozi zły bezpiecznik? Poznaj ryzyko pożaru i uszkodzenia sprzętu

Zbyt mały bezpiecznik do płyty indukcyjnej to prosta droga do frustracji i potencjalnych zagrożeń. Gdy bezpiecznik jest za słaby, będzie on często "wybijał", przerywając zasilanie płyty nawet podczas normalnego użytkowania. To nie tylko irytujące, ale i świadczy o tym, że instalacja jest przeciążona. Znacznie groźniejsza jest sytuacja, gdy bezpiecznik jest za duży lub, co gorsza, brakuje go w ogóle. Wówczas w przypadku awarii płyty lub zwarcia, prąd płynący przez przewody może osiągnąć niebezpiecznie wysokie wartości. Konsekwencje są poważne:

• Ryzyko pożaru: Przegrzewające się przewody w ścianach mogą doprowadzić do zapłonu izolacji i pożaru całej instalacji, a w efekcie domu.
• Uszkodzenie płyty indukcyjnej: Brak odpowiedniego zabezpieczenia może skutkować uszkodzeniem wewnętrznych komponentów płyty, co wiąże się z kosztownymi naprawami lub koniecznością wymiany urządzenia.
• Częste wyłączanie zasilania: Zbyt mały bezpiecznik będzie reagował na chwilowe skoki poboru mocy, co jest uciążliwe i zakłóca codzienne funkcjonowanie kuchni.
• Zagrożenie porażeniem prądem: W przypadku braku lub nieprawidłowego działania wyłącznika różnicowoprądowego, w połączeniu z niewłaściwym bezpiecznikiem, ryzyko porażenia prądem w razie awarii urządzenia drastycznie wzrasta.

Bezpiecznik, wyłącznik nadprądowy, a może "eska"? Wyjaśniamy pojęcia

W potocznym języku często używamy zamiennie terminów "bezpiecznik", "korek" czy "eska". W rzeczywistości, mówiąc o zabezpieczeniu obwodu płyty indukcyjnej, mamy na myśli wyłącznik nadprądowy. Jest to urządzenie, które automatycznie przerywa dopływ prądu w przypadku przeciążenia obwodu (gdy pobór prądu przekracza dopuszczalną wartość) lub zwarcia (nagły, duży przepływ prądu). Jego główną funkcją jest ochrona przewodów i urządzeń przed uszkodzeniem oraz zapobieganie pożarom. "Eska" to po prostu popularna nazwa dla wyłącznika nadprądowego, pochodząca od jego charakterystycznego kształtu.

Rola elektryka z uprawnieniami dlaczego nie stracisz gwarancji?

Podłączenie płyty indukcyjnej, zwłaszcza do instalacji trójfazowej, to zadanie, które musi zostać wykonane przez elektryka z ważnymi uprawnieniami SEP (Stowarzyszenia Elektryków Polskich). To nie jest tylko zalecenie, to wymóg bezpieczeństwa i warunek zachowania gwarancji producenta. Elektryk z uprawnieniami posiada wiedzę i doświadczenie, aby prawidłowo ocenić stan instalacji, dobrać odpowiednie zabezpieczenia i wykonać podłączenie zgodnie z obowiązującymi normami. Co więcej, większość producentów płyt indukcyjnych wymaga, aby instalator dokonał wpisu do karty gwarancyjnej, potwierdzając prawidłowość montażu. Bez takiego wpisu, w przypadku awarii, możesz stracić prawo do bezpłatnej naprawy gwarancyjnej, a to byłaby kosztowna oszczędność.

Instalacja trójfazowa (400V) optymalne rozwiązanie dla płyty indukcyjnej

Z mojej perspektywy, instalacja trójfazowa, potocznie nazywana "siłą", jest zdecydowanie zalecanym i najbardziej efektywnym rozwiązaniem do podłączenia większości płyt indukcyjnych o mocy powyżej 4-5 kW. Płyty indukcyjne to urządzenia o wysokim zapotrzebowaniu na energię, a podłączenie trójfazowe pozwala na równomierne rozłożenie obciążenia na trzy fazy. Dzięki temu unikamy przeciążania pojedynczych obwodów, co zwiększa stabilność pracy instalacji i pozwala na pełne wykorzystanie potencjału płyty bez obaw o "wybijanie bezpieczników".

Jak sprawdzić, czy masz w domu "siłę"?

Zastanawiasz się, czy Twoja instalacja jest trójfazowa? Oto kilka praktycznych wskazówek, które pomogą Ci to sprawdzić, zanim wezwiesz elektryka:

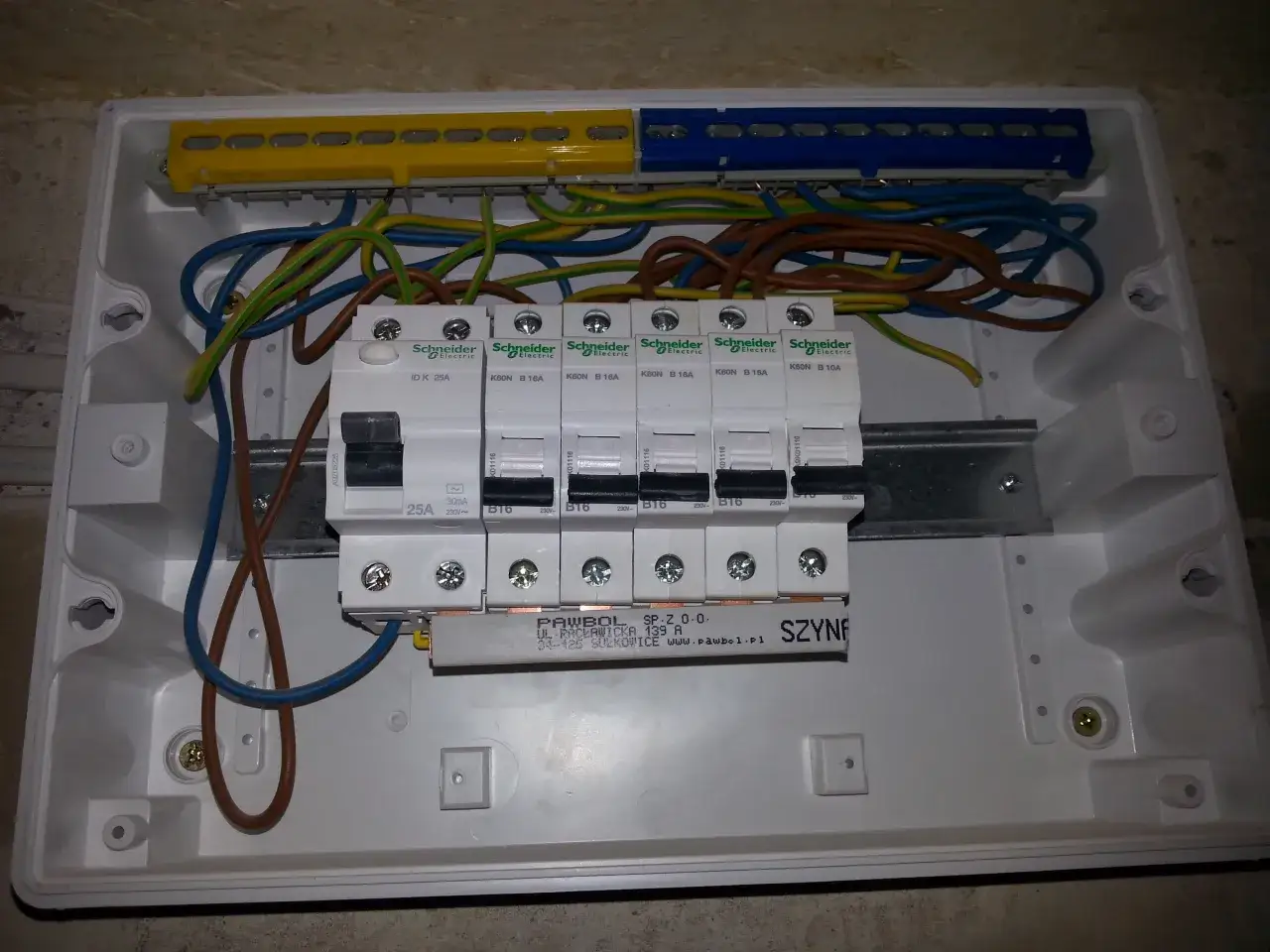

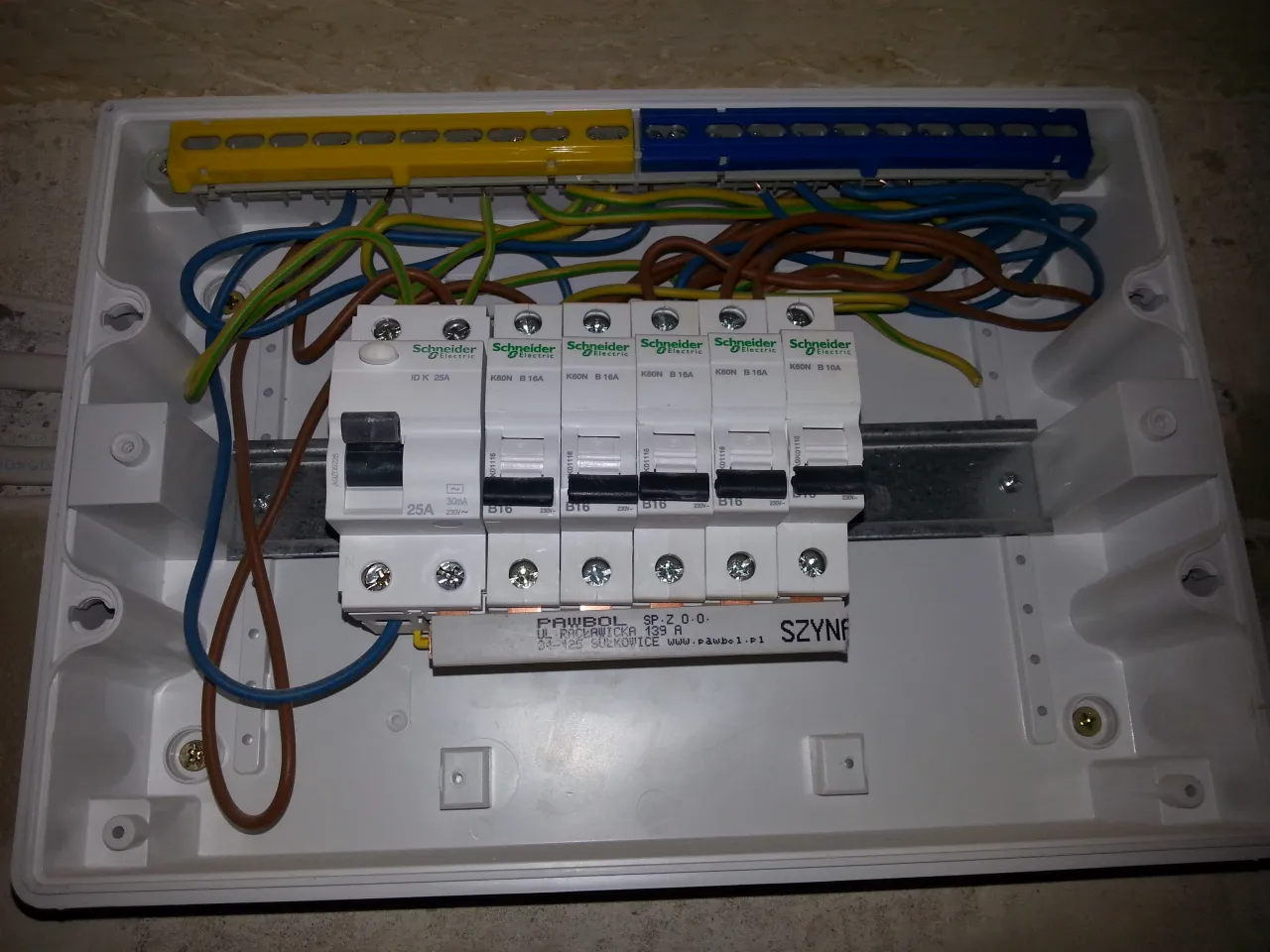

1. Sprawdź główny wyłącznik w rozdzielnicy: W przypadku instalacji trójfazowej, główny wyłącznik (często oznaczony jako "wyłącznik główny" lub "FR") zazwyczaj jest potrójny, czyli ma trzy dźwignie połączone ze sobą.
2. Liczba przewodów doprowadzających do kuchni: Jeśli do puszki przyłączeniowej w miejscu, gdzie ma być płyta, dochodzi pięć żył (trzy fazowe, neutralny i ochronny), to znak, że masz instalację trójfazową.
3. Sprawdź umowę z dostawcą energii: W umowie z zakładem energetycznym powinna być informacja o rodzaju przyłącza (jednofazowe lub trójfazowe).
4. Konsultacja z elektrykiem: Najpewniejszym sposobem jest zawsze konsultacja z doświadczonym elektrykiem, który profesjonalnie oceni Twoją instalację.

Jaki bezpiecznik do indukcji 7,4 kW na 3 fazach? Konkretna odpowiedź

Dla standardowej płyty indukcyjnej o mocy około 7,4 kW, podłączonej do instalacji trójfazowej (wykorzystującej 2 lub 3 fazy), stosuje się potrójny wyłącznik nadprądowy o charakterystyce B i prądzie znamionowym 16A (B16). To jest najczęściej spotykane i najbezpieczniejsze rozwiązanie. Co więcej, do zasilania takiej płyty niezbędny jest przewód pięciożyłowy (5x) o przekroju minimum 2,5 mm². Pamiętaj, że to są minimalne wartości, a w niektórych sytuacjach, zwłaszcza przy dłuższych odcinkach przewodów, elektryk może zalecić większy przekrój.

Charakterystyka B czy C? Którą wybrać i dlaczego to ma znaczenie?

Charakterystyka wyłącznika nadprądowego określa, jak szybko zareaguje on na przeciążenie. Mamy dwie główne charakterystyki stosowane w instalacjach domowych: "B" i "C".

• Charakterystyka B: Wyłączniki o tej charakterystyce reagują na przeciążenie stosunkowo szybko (przy prądzie od 3 do 5 razy większym niż prąd znamionowy). Są idealne dla obwodów z urządzeniami grzewczymi, takimi jak płyty indukcyjne, piekarniki czy bojlery, gdzie prąd rozruchowy nie jest znacząco wyższy od prądu pracy. To właśnie wyłącznik o charakterystyce B16 jest zalecany dla płyty indukcyjnej w instalacji trójfazowej.
• Charakterystyka C: Te wyłączniki reagują wolniej (przy prądzie od 5 do 10 razy większym niż prąd znamionowy). Stosuje się je do obwodów z urządzeniami o wysokich prądach rozruchowych, np. silniki elektryczne, spawarki czy niektóre elektronarzędzia. Dla płyty indukcyjnej charakterystyka "C" jest zazwyczaj niepotrzebna i może prowadzić do niebezpiecznych sytuacji, ponieważ zbyt późno zareaguje na przeciążenie.

Rola wyłącznika różnicowoprądowego (RCD) dodatkowa, niezbędna ochrona

Obok wyłącznika nadprądowego, w obwodzie zasilającym płytę indukcyjną absolutnie niezbędny jest wyłącznik różnicowoprądowy (RCD), potocznie nazywany "różnicówką". Jego rola jest kluczowa dla ochrony przeciwporażeniowej. RCD monitoruje równowagę prądu płynącego do urządzenia i z niego. Jeśli wykryje nawet niewielką różnicę (np. prąd upływowy spowodowany uszkodzeniem izolacji), natychmiast odłącza zasilanie. Dla obwodu płyty indukcyjnej należy zastosować RCD o prądzie znamionowym nie większym niż 30 mA. To zabezpieczenie może dosłownie uratować życie, chroniąc przed skutkami porażenia prądem.

Podłączenie jednofazowe (230V) kiedy jest możliwe i jakie niesie wyzwania?

Podłączenie jednofazowe (230V) płyty indukcyjnej jest technicznie możliwe w przypadku niektórych modeli i odpowiednio przystosowanych instalacji, ale muszę jasno powiedzieć, że jest to rozwiązanie mniej zalecane i wiąże się z pewnymi wyzwaniami. Wiele starszych instalacji domowych po prostu nie jest przygotowanych na tak duże obciążenie na jednej fazie, jakie generuje płyta indukcyjna. Zawsze, gdy tylko jest to możliwe, rekomenduję instalację trójfazową.

Ograniczenia mocy i ryzyko dlaczego to rozwiązanie nie zawsze jest optymalne?

Decydując się na podłączenie jednofazowe, musimy być świadomi jego głównych ograniczeń i potencjalnych ryzyk:

• Bardzo duże obciążenie jednego obwodu: Płyta indukcyjna o mocy 7,4 kW na jednej fazie to ogromne obciążenie dla pojedynczego obwodu. Może to prowadzić do częstego wyłączania zabezpieczeń, zwłaszcza gdy jednocześnie pracują inne urządzenia o dużej mocy (np. piekarnik, czajnik).
• Ryzyko przeciążenia starej instalacji: Wiele starych instalacji nie jest przystosowanych do tak wysokich prądów. Próba podłączenia mocnej płyty indukcyjnej do takiej instalacji może skutkować przegrzewaniem się przewodów i stwarzać zagrożenie pożarowe.
• Konieczność stosowania specjalnych mostków: Producenci często przewidują możliwość podłączenia jednofazowego, ale wymaga to zazwyczaj zastosowania specjalnych mostków w puszce przyłączeniowej płyty, co musi być wykonane zgodnie z instrukcją i przez elektryka.
• Ograniczona funkcjonalność: Niektóre płyty indukcyjne, podłączone jednofazowo, mogą automatycznie ograniczać swoją moc, aby nie przeciążać instalacji. Oznacza to, że nie zawsze będziesz mógł korzystać z pełnej mocy wszystkich pól grzewczych jednocześnie.

Jaki bezpiecznik i przewody do indukcji na jednej fazie? Liczby i fakty

Jeśli zdecydujesz się na podłączenie jednofazowe płyty o mocy około 7,4 kW, musisz liczyć się z bardzo konkretnymi i wymagającymi parametrami. Wymagany prąd przekracza 32A, co oznacza, że będziesz potrzebować bezpiecznika B32 lub nawet B40. To są bardzo wysokie wartości dla typowej instalacji domowej. Co równie ważne, wymaga to również przewodów o odpowiednio dużym przekroju: minimum 4 mm², a w wielu przypadkach zalecane jest nawet 6 mm². Jak już wspomniałem, takie przekroje przewodów są rzadkością w standardowych instalacjach domowych, co często oznacza konieczność kosztownej modernizacji.

Jak producenci płyt umożliwiają podłączenie do 230V? Spójrz w instrukcję!

Wielu producentów płyt indukcyjnych zdaje sobie sprawę, że nie każdy dom ma dostęp do instalacji trójfazowej. Dlatego też, w instrukcjach obsługi często znajdziesz schematy i wytyczne dotyczące podłączenia jednofazowego. Zazwyczaj wymaga to zastosowania specjalnych mostków (zworek) w puszce przyłączeniowej płyty, które łączą wewnętrzne obwody urządzenia w taki sposób, aby mogło ono pracować na jednej fazie. Zawsze, ale to zawsze, należy bezwzględnie sprawdzić instrukcję obsługi konkretnego modelu płyty, ponieważ schematy i wymagania mogą się różnić. Niewłaściwe podłączenie, nawet z użyciem mostków, może uszkodzić płytę lub stworzyć zagrożenie.

Jak odczytać zapotrzebowanie twojej płyty indukcyjnej na moc?

Zanim zaczniesz planować dobór zabezpieczeń i przewodów, musisz wiedzieć, ile mocy potrzebuje Twoja płyta indukcyjna. To absolutnie kluczowa informacja, która pozwoli elektrykowi na prawidłowe zaprojektowanie i wykonanie instalacji. Bez znajomości mocy przyłączeniowej płyty, wszelkie próby doboru bezpieczników będą jedynie zgadywaniem, a tego w elektryce chcemy unikać.

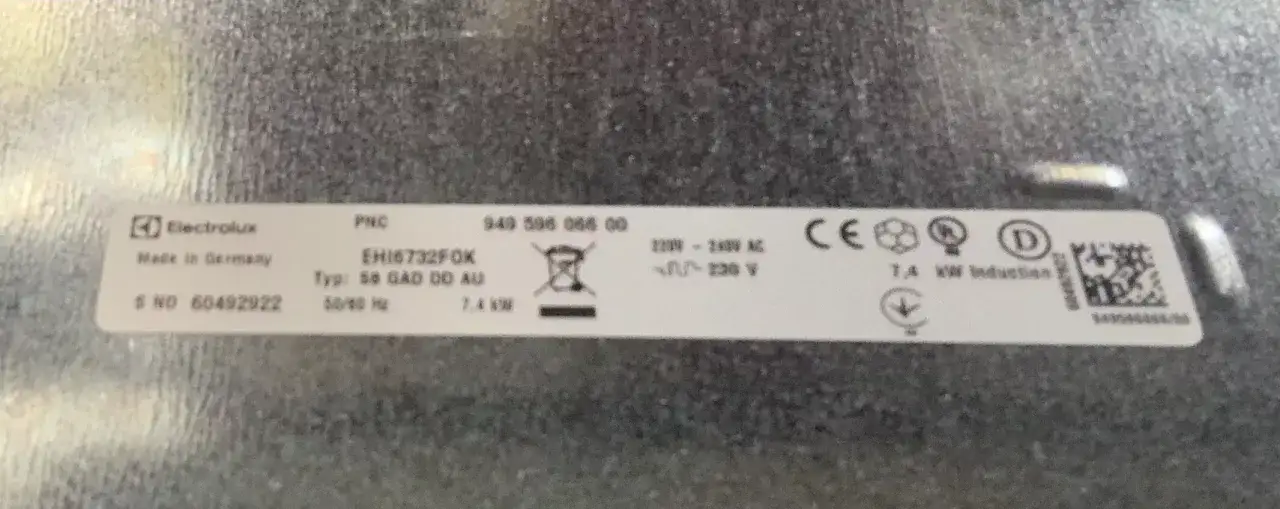

Gdzie znaleźć tabliczkę znamionową i jak ją zinterpretować?

Tabliczka znamionowa to dowód osobisty Twojej płyty indukcyjnej. Znajdziesz na niej wszystkie najważniejsze dane techniczne. Oto, gdzie jej szukać i na co zwrócić uwagę:

1. Lokalizacja: Najczęściej tabliczka znamionowa znajduje się na spodzie urządzenia. Czasami jest też umieszczona na boku lub z tyłu. Zawsze warto sprawdzić również instrukcję obsługi, gdzie producent zaznacza jej położenie.
2. Informacje do odczytania: Szukaj wartości oznaczonej jako "Moc przyłączeniowa", "Moc całkowita", "Total Power" lub podobnie. Będzie ona wyrażona w kilowatach (kW) lub watach (W). To ta wartość jest dla nas kluczowa.
3. Inne dane: Na tabliczce znajdziesz również numer seryjny, model, napięcie zasilania (np. 230V~ lub 400V 2N~) oraz częstotliwość (50Hz). Te informacje również są ważne dla elektryka.

Moc przyłączeniowa co oznacza ta wartość?

Moc przyłączeniowa to nic innego jak maksymalna moc, jaką płyta indukcyjna może pobrać z instalacji elektrycznej, gdy wszystkie pola grzewcze pracują z pełną mocą. To właśnie ta wartość (np. 7,4 kW) jest punktem wyjścia do wszelkich obliczeń. Na jej podstawie elektryk jest w stanie określić wymagany prąd (I = P/U, gdzie P to moc, a U to napięcie), a następnie dobrać odpowiednie zabezpieczenia (wyłącznik nadprądowy) oraz przekrój przewodów, aby cała instalacja była bezpieczna i wydajna. Pamiętaj, że płyta rzadko pracuje z pełną mocą, ale zabezpieczenia muszą być do tego przygotowane.

Unikaj tych błędów przy podłączaniu płyty indukcyjnej

W mojej praktyce widziałem wiele błędów popełnianych podczas podłączania płyt indukcyjnych. Niektóre z nich są wynikiem niewiedzy, inne prób oszczędności. Niezależnie od przyczyny, konsekwencje mogą być poważne. Chcę Cię przestrzec przed najczęstszymi pułapkami, abyś mógł ich uniknąć i cieszyć się bezpieczną oraz sprawnie działającą kuchnią.

Błąd #1: Zbyt mały przekrój przewodów cichy sprawca problemów

To jeden z najgroźniejszych i niestety często spotykanych błędów. Zbyt mały przekrój przewodów w stosunku do pobieranej mocy to cichy sprawca wielu problemów. Przewody o zbyt małym przekroju, przez które płynie zbyt duży prąd, będą się przegrzewać. To z kolei prowadzi do degradacji izolacji, zwiększonego ryzyka pożaru, a także spadków napięcia, co może negatywnie wpływać na pracę samej płyty. W efekcie, nawet jeśli bezpiecznik nie "wybije", instalacja pracuje w warunkach niebezpiecznego przeciążenia. Przypominam: dla instalacji trójfazowej minimum to 2,5 mm², a dla jednofazowej 4 mm², często zalecane nawet 6 mm².

Błąd #2: Brak "różnicówki" w obwodzie igranie z bezpieczeństwem

Brak wyłącznika różnicowoprądowego (RCD) w obwodzie płyty indukcyjnej to igranie z bezpieczeństwem. Jak już wspomniałem, RCD jest kluczowym elementem ochrony przeciwporażeniowej. Płyta indukcyjna, jak każde urządzenie elektryczne, może ulec awarii, która spowoduje upływ prądu na obudowę. Bez "różnicówki", dotknięcie takiej płyty może skutkować śmiertelnym porażeniem prądem. To zabezpieczenie jest absolutnie obowiązkowe i nie wolno z niego rezygnować pod żadnym pozorem.

Przeczytaj również: Prostownik 12V 6A: Jaki bezpiecznik? Uniknij pożaru i awarii!

Błąd #3: Samodzielny montaż bez uprawnień kosztowna oszczędność

Podłączanie płyty indukcyjnej na własną rękę, bez odpowiednich uprawnień SEP, to największy błąd, jaki możesz popełnić. Po pierwsze, jest to niebezpieczne niewłaściwe podłączenie może doprowadzić do zwarcia, pożaru lub porażenia prądem. Po drugie, tracisz gwarancję producenta na urządzenie, co w przypadku awarii oznacza, że wszelkie koszty naprawy spadną na Ciebie. Po trzecie, w razie jakiegokolwiek wypadku, ubezpieczyciel może odmówić wypłaty odszkodowania, jeśli instalacja nie została wykonana przez uprawnionego elektryka. To jest ta "oszczędność", która w dłuższej perspektywie okazuje się niezwykle kosztowna.

Twoja lista kontrolna przed wezwaniem elektryka

Zanim zadzwonisz po elektryka, warto się przygotować. Zebranie podstawowych informacji pozwoli mu szybciej i efektywniej wykonać swoją pracę, a Tobie zaoszczędzi czas i ewentualne nieporozumienia. Oto krótka lista kontrolna, którą polecam każdemu mojemu klientowi:

• Sprawdź typ instalacji (1 czy 3 fazy).
• Zanotuj moc przyłączeniową płyty z tabliczki znamionowej.
• Upewnij się, że masz przygotowany odpowiedni przewód zasilający o właściwym przekroju.
