W domowej instalacji liczy się nie tylko wygoda, ale też to, by obwody nie były przeciążane w najmniej odpowiednim momencie. Taki ogranicznik mocy pozwala pilnować ustalonego poboru, odcinać wybrany obwód po przekroczeniu progu i wracać do pracy, gdy obciążenie spadnie. W praktyce przydaje się tam, gdzie trzeba utrzymać porządek w zużyciu energii bez ręcznego nadzorowania każdego urządzenia.
Najważniejsze rzeczy o kontroli poboru energii
- Urządzenie reaguje na przekroczenie ustawionego progu i automatycznie rozłącza obwód albo steruje jego pracą.
- Najczęściej stosuje się je tam, gdzie trzeba trzymać się limitu mocy umownej, chronić instalację lub uporządkować duże odbiorniki.
- W instalacjach z fotowoltaiką pomaga lepiej wykorzystywać energię na miejscu i ograniczać przypadkowe przeciążenia.
- To nie to samo co zwykły wyłącznik nadprądowy, bo działa bardziej „po stronie logiki obciążenia” niż wyłącznie po stronie zwarcia.
- Dobór zależy od liczby faz, rodzaju odbiorników, zakresu nastawy i tego, czy potrzebny jest automatyczny powrót po spadku poboru.
Czym jest taki układ i kiedy ma sens
Najprościej ujmując, chodzi o automatyczny strażnik poboru energii. Mierzy on obciążenie i porównuje je z ustawionym limitem, a potem podejmuje działanie: odłącza wybrany obwód, uruchamia sygnał sterujący albo pilnuje, by zużycie nie poszło za wysoko. W polskich realiach ma to sens zwłaszcza wtedy, gdy instalacja ma trzymać się określonej mocy zamówionej, a użytkownik chce uniknąć niepotrzebnych wyłączeń albo przeciążeń.
Ja patrzę na to rozwiązanie przede wszystkim praktycznie. Jeśli w domu masz kilka dużych odbiorników, w firmie pracują urządzenia o zmiennym poborze, a przy fotowoltaice chcesz poprawić autokonsumpcję, taki moduł bywa po prostu użyteczny. Nie rozwiązuje wszystkich problemów elektryki, ale w dobrze dobranym miejscu daje realną kontrolę nad tym, co dzieje się z energią w instalacji.
To ważne: nie chodzi tu o zwykłe „oszczędzanie prądu”, tylko o porządkowanie poboru w granicach, które są technicznie albo umownie sensowne. I właśnie dlatego warto najpierw zrozumieć zasadę działania, bo od niej zależy cały efekt. To prowadzi już do pytania, jak taki układ pracuje na co dzień.
Jak działa w praktyce

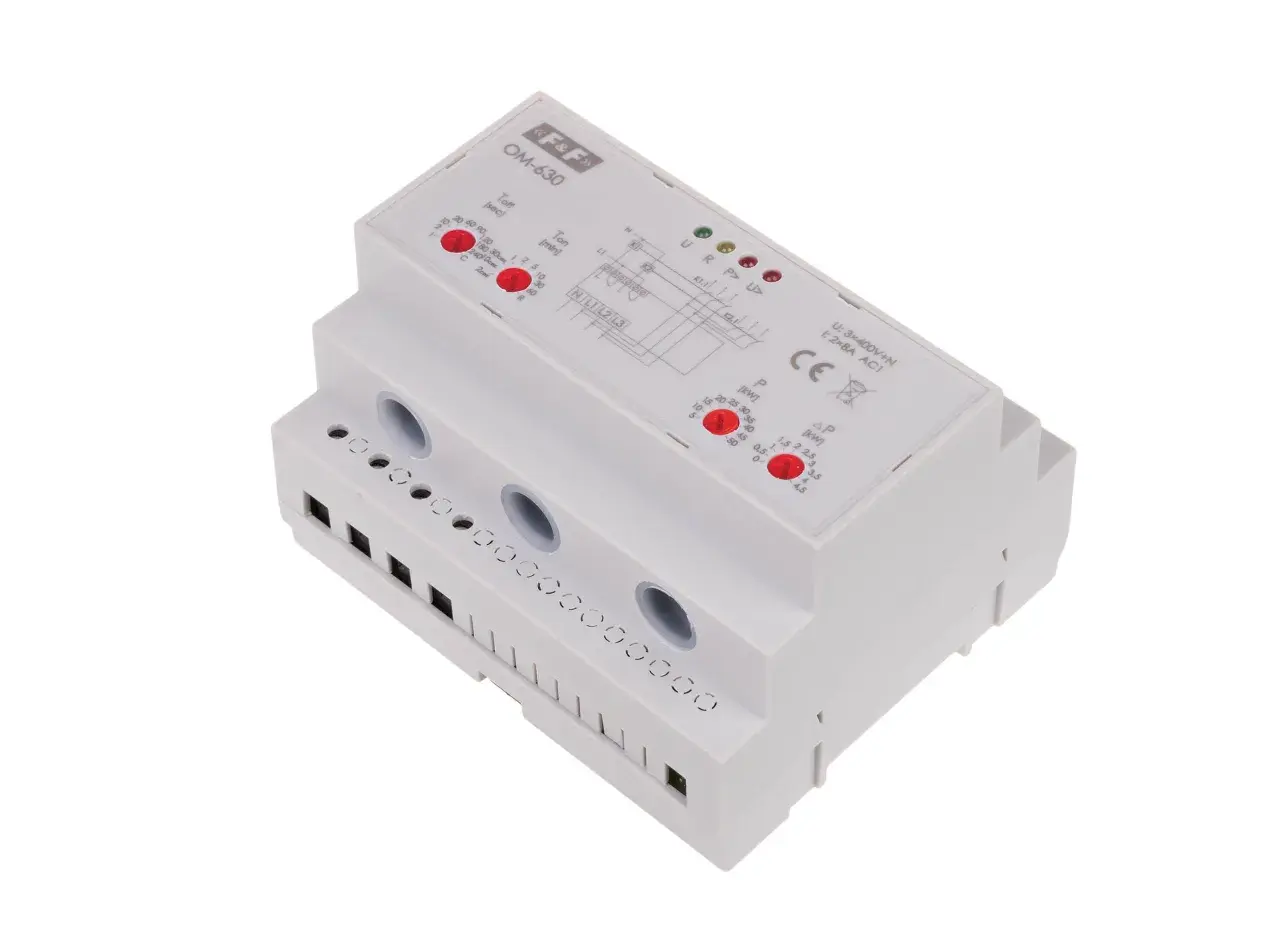

W środku nie ma magii, tylko pomiar, porównanie i reakcja. Układ odczytuje prąd lub moc, sprawdza, czy nie został przekroczony próg, i jeśli trzeba, uruchamia przekaźnik lub stycznik. Stycznik to po prostu łącznik mocy sterowany sygnałem z małego układu pomiarowego, dzięki czemu ogranicznik nie musi sam przenosić całego obciążenia.
Pomiar i próg zadziałania
W prostszych wersjach mierzy się bezpośrednio pobór danego obwodu, a w bardziej rozbudowanych modelach stosuje się przekładnik prądowy. To niewielki element zakładany na przewód, który „widzi” przepływ prądu i przekazuje informację do elektroniki sterującej. Przy odbiornikach czysto rezystancyjnych, takich jak grzałka czy piekarnik, sprawa jest prosta. Przy elektronice, zasilaczach impulsowych i silnikach trzeba już uwzględnić charakter obciążenia, bo wskazania potrafią zachowywać się mniej przewidywalnie.
Histereza i czas powrotu
Dobre urządzenie nie powinno klikać co kilka sekund. Dlatego stosuje się histerezę, czyli różnicę między progiem wyłączenia i ponownego załączenia. Do tego dochodzi czas powrotu, który może być stały albo regulowany. W praktyce to ważniejsze, niż wielu osobom się wydaje, bo bez takiego bufora instalacja mogłaby nieustannie przełączać się tam i z powrotem przy każdym chwilowym skoku poboru.
Przeczytaj również: Suszarka do grzybów: ile prądu zużywa? Oblicz i oszczędzaj!
Co dzieje się po przekroczeniu limitu
Po przekroczeniu progu układ zwykle rozłącza obwód na czas określony przez ustawienia albo do momentu, gdy pobór spadnie poniżej bezpiecznej wartości. W niektórych modelach wznowienie następuje automatycznie, w innych potrzebny jest reset ręczny. To rozwiązanie jest sensowne wtedy, gdy chcesz ograniczyć zbyt wysokie zużycie bez ciągłego nadzoru, ale nie zastępuje klasycznego zabezpieczenia przeciwzwarciowego ani różnicowoprądowego. Po tej stronie różnica jest bardzo konkretna, więc warto od razu zobaczyć, gdzie taki układ daje największą korzyść.
Gdzie sprawdza się najlepiej w domu, firmie i przy fotowoltaice
Najczęściej widzę trzy scenariusze. Pierwszy to dom, w którym kilka dużych odbiorników potrafi naraz przeciążyć jeden obwód. Drugi to firma, w której liczy się pilnowanie mocy zamówionej i unikanie nieplanowanych skoków obciążenia. Trzeci to instalacja PV, gdzie rośnie znaczenie autokonsumpcji i sensownego sterowania energią na miejscu.
| Zastosowanie | Co daje | Na co uważać |
|---|---|---|
| Dom jednorodzinny | Ogranicza przeciążenia przy pracy kilku dużych odbiorników jednocześnie | Trzeba uwzględnić rozruch lodówki, pompy, zmywarki czy klimatyzacji |
| Firma lub warsztat | Pomaga trzymać się limitu mocy i porządkuje pracę maszyn | Źle ustawiony próg może wywoływać niepotrzebne przerwy w pracy |
| Fotowoltaika | Ułatwia kierowanie nadwyżek na grzałkę, bojler albo inne odbiory własne | Nie rozwiązuje problemu zbyt wysokiego napięcia w sieci, jeśli źródło jest po stronie operatora |
| Ładowarka do auta elektrycznego | Zmniejsza pobór ładowania, gdy dom zaczyna zużywać więcej energii | Wymaga kompatybilności z systemem sterowania ładowarką |
W instalacjach PV szczególnie cenię rozwiązania, które nie tylko odcinają obwód, ale też pomagają lepiej wykorzystać energię na miejscu. Jeśli nadwyżka ma zasilić bojler, pompę ciepła albo ładowanie samochodu, taki układ robi większą różnicę niż w przypadku prostego „włącz albo wyłącz”. Zanim jednak kupi się pierwszy lepszy model, trzeba dobrać go do realnego obciążenia i sposobu pracy instalacji.
Jak dobrać model bez przepłacania
Ja zawsze zaczynam od trzech pytań: ile faz obsługuje instalacja, jaki typ obciążenia ma być kontrolowany i czy układ ma tylko odcinać obwód, czy również współpracować z automatyką domu albo falownikiem. Dopiero potem patrzę na zakres nastawy. Sam parametr prądu znamionowego nie wystarczy, bo urządzenie można dobrać poprawnie tylko wtedy, gdy rozumie się całe środowisko pracy.
| Kryterium | Na co patrzeć | Praktyczna wskazówka |
|---|---|---|
| Jedna czy trzy fazy | 230 V czy 400 V oraz układ odbiorników | Do małych obwodów wystarczy wersja jednofazowa, do całej instalacji zwykle lepsza jest trójfazowa |
| Zakres nastawy | Minimalny i maksymalny próg zadziałania | Wybierz model z zapasem, żeby nie pracował na granicy możliwości |
| Rodzaj obciążeń | Rezystancyjne, indukcyjne, pojemnościowe | Przy LED-ach, zasilaczach i elektronice szukaj wersji przystosowanej do takich odbiorników |
| Powrót po zadziałaniu | Czy reset jest automatyczny, czy ręczny | Automatyczny powrót ułatwia życie, ale bywa mniej przewidywalny przy zmiennym obciążeniu |
| Pomiary z przekładnikiem | Czy trzeba mierzyć prąd przez przekładnik prądowy | To ważne przy większych instalacjach i wtedy, gdy urządzenie ma pilnować całego układu, a nie jednego odbiornika |
Warto też przeliczyć moc na bardziej praktyczne liczby. Przy 230 V i zabezpieczeniu 16 A maksymalny poziom to około 3,7 kW, a przy 25 A około 5,8 kW. W układzie trójfazowym 3 x 16 A daje w przybliżeniu 11 kW. Takie wyliczenie szybko pokazuje, czy limit ma chronić jeden obwód, czy cały dom. Zostaje jeszcze kwestia montażu, bo tu najłatwiej popełnić błąd, który potem wygląda jak wada samego urządzenia.
Montaż i ustawienie, które decydują o skuteczności

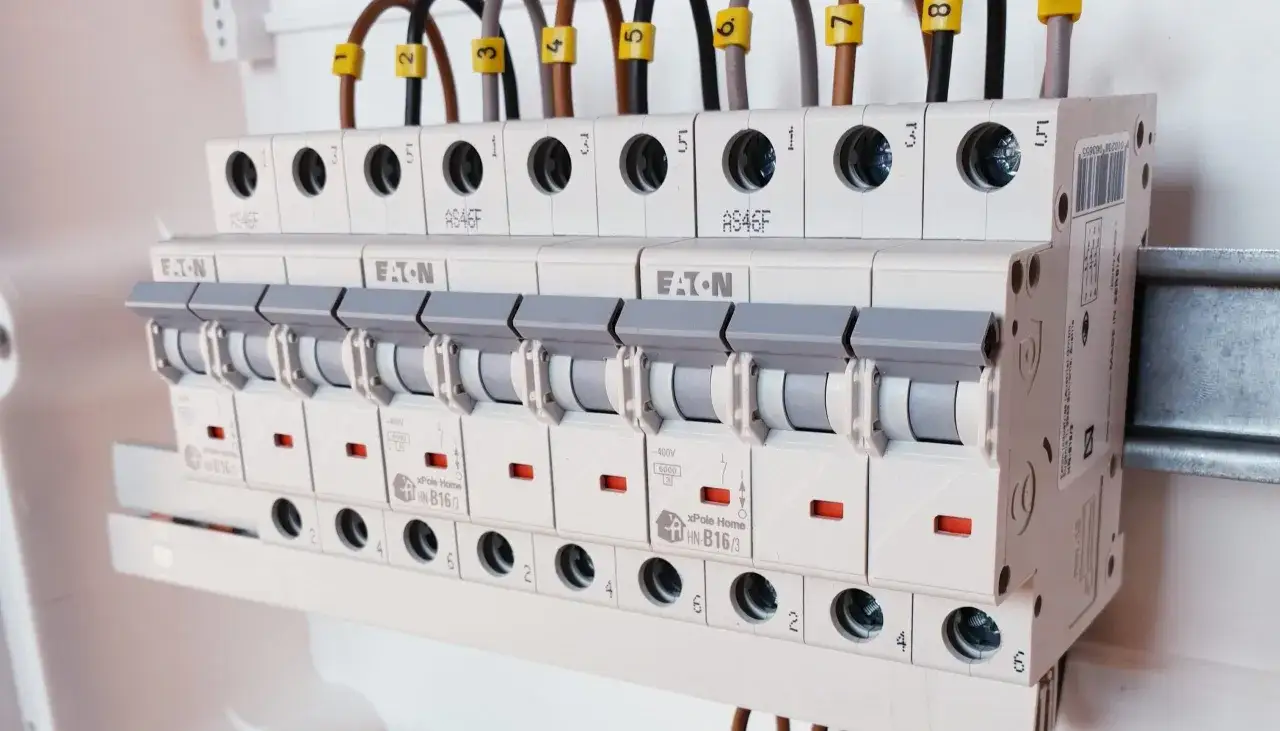

W rozdzielnicy najważniejsze jest to, żeby układ był osadzony zgodnie ze schematem producenta i dobrany do konkretnego obwodu. W praktyce nie montuję takich rozwiązań „na oko”, bo źle ustawiony próg albo błędnie poprowadzony pomiar robi więcej szkody niż pożytku. Jeśli obwód ma duże skoki poboru, trzeba zostawić margines, zamiast próbować wycisnąć z limitu ostatni amper.
- Najpierw mierzę rzeczywiste maksima poboru, a nie tylko patrzę na rachunek.
- Potem ustalam, czy układ ma reagować na jeden odbiornik, kilka urządzeń, czy całą grupę obwodów.
- Następnie ustawiam próg z zapasem, zwykle kilkanaście procent powyżej typowego szczytu pracy.
- Na końcu sprawdzam zachowanie przy jednoczesnym starcie kilku urządzeń, bo to właśnie wtedy wychodzą problemy z rozruchem i chwilowymi pikami.
Przy instalacjach trójfazowych szczególnie ważna jest zgodność kierunku i miejsca pomiaru przekładników prądowych. Jeśli są założone nie tam, gdzie trzeba, elektronika dostaje zafałszowany obraz sytuacji i zaczyna działać w sposób trudny do przewidzenia. W układach z fotowoltaiką dochodzi jeszcze współpraca z falownikiem, więc sprawdzam kompatybilność wcześniej, a nie po montażu. Tak samo nie traktuję tego modułu jako substytutu wyłącznika nadprądowego albo różnicowoprądowego, bo to zupełnie inna funkcja ochronna. Po zrozumieniu montażu zostaje pytanie najpraktyczniejsze: ile to kosztuje i kiedy ma sens finansowy.
Ile to kosztuje i kiedy inwestycja ma sens
Na rynku widać spory rozrzut cen, ale w prostym ujęciu można przyjąć, że najtańsze moduły jednofazowe kosztują zwykle kilkadziesiąt złotych, wersje trójfazowe mieszczą się częściej w przedziale około 100-210 zł, a rozwiązania bardziej rozbudowane z dodatkowymi funkcjami lub współpracą z przekładnikami są droższe. To jednak tylko część kosztu, bo do tego dochodzi montaż, ewentualna przeróbka rozdzielnicy i czas potrzebny na poprawne ustawienie progu.
Opłacalność zależy od tego, co chcesz osiągnąć. W firmie taki moduł bywa tańszy niż zwiększanie mocy zamówionej albo gaszenie skutków przeciążeń w pracy. W domu częściej chodzi o wygodę, porządek i ochronę obwodu niż o czysty zwrot z inwestycji. Przy fotowoltaice z kolei największy sens pojawia się wtedy, gdy układ pomaga przesunąć nadwyżki do bojlera, grzałki albo ładowania auta, bo wtedy energia nie znika bez wykorzystania. Jeśli problemem są jedynie sporadyczne przekroczenia, wystarczy prostszy wariant; jeśli instalacja jest źle rozplanowana, sam moduł nie uratuje projektu.
W praktyce widzę to tak: inwestycja ma sens, gdy koszt urządzenia jest wyraźnie niższy niż alternatywa, a zysk polega nie tylko na pieniądzach, lecz także na stabilniejszej pracy całego układu. To prowadzi do ostatniego ważnego tematu, czyli błędów, które potrafią zniweczyć dobry zakup.
Błędy, które psują efekt szybciej niż sam wybór urządzenia
- Zbyt niski próg zadziałania, przez co układ odcina obwód przy każdym większym gotowaniu czy starcie silnika.
- Ignorowanie prądów rozruchowych w urządzeniach z elektroniką, sprężarką albo pompą.
- Dobór wyłącznie po amperach, bez sprawdzenia typu obciążenia i liczby faz.
- Mylenie kontroli poboru z zabezpieczeniem przeciwzwarciowym, które ma zupełnie inne zadanie.
- Montaż bez analizy całej instalacji, przez co limit chroni jeden odbiornik, ale nie rozwiązuje problemu przeciążonego obwodu głównego.
- Oczekiwanie, że urządzenie naprawi problemy z siecią lub napięciem po stronie operatora, zwłaszcza w instalacjach PV.
Najwięcej błędów widzę tam, gdzie ktoś kupuje sprzęt „na wszelki wypadek” i dopiero później próbuje dopasować do niego instalację. To działa odwrotnie: najpierw trzeba zrozumieć charakter obciążenia, a dopiero potem dobierać aparat. Wtedy moduł nie przeszkadza, tylko porządkuje pracę całego systemu.
Jedna zasada, która robi największą różnicę w codziennym użyciu
Jeśli miałbym zostawić jedną praktyczną zasadę, to dobry ogranicznik mocy nie działa w próżni. Najlepszy efekt daje wtedy, gdy łączy się go z sensownym sterowaniem odbiorami: harmonogramem pracy bojlera, kolejnością uruchamiania urządzeń, priorytetem dla ładowarki albo prostą automatyką w domu. W instalacji z PV to właśnie takie uporządkowanie obciążenia zwykle daje większą poprawę niż samo dokładanie kolejnego modułu.
Dlatego patrzę na ten temat szerzej niż na sam aparat w rozdzielnicy. To ma być element planu zarządzania energią, a nie samotny strażnik, który co chwilę musi ratować źle ustawioną instalację. Jeśli podejdziesz do tego w ten sposób, łatwiej dobierzesz rozwiązanie, które faktycznie pracuje dla ciebie, a nie przeciwko tobie.
