Licznik trójfazowy pojawia się najczęściej tam, gdzie instalacja ma obsłużyć większe obciążenie: pompę ciepła, płytę indukcyjną, ładowarkę auta albo dom z fotowoltaiką. W praktyce nie chodzi jednak o sam metalowy licznik, tylko o cały układ pomiarowy, formalności z operatorem i bezpieczne wykonanie prac przez osobę z uprawnieniami.
W tym tekście pokazuję, jak podłączyć licznik trójfazowy w realnych warunkach, co trzeba zgłosić do OSD, na co zwrócić uwagę przy przewodach i zabezpieczeniach oraz kiedy koszt i termin zależą od operatora, a nie od samego elektryka.
Najważniejsze rzeczy, które trzeba wiedzieć przed podłączeniem
- Nie wykonuje się tego samodzielnie - prace przy układzie pomiarowym powinien zrobić wykwalifikowany elektryk, a część czynności należy do operatora sieci.
- Plomb nie wolno traktować jak detalu - jeśli trzeba je naruszyć, potrzebna jest zgoda i późniejszy odbiór.
- Najwięcej problemów powodują detale instalacyjne - zły przekrój przewodów, zbyt mała moc przyłączeniowa, brak miejsca w rozdzielnicy albo nierówny rozkład obciążeń.
- Przy fotowoltaice i większym poborze trzy fazy zwykle dają stabilniejszą pracę instalacji i większy komfort eksploatacji.
- Koszty zależą od zakresu - planowa wymiana bywa po stronie operatora, a usługa na wniosek może kosztować; w PGE Dystrybucja instalacja 3-fazowego licznika zdalnego odczytu na życzenie to 440,34 zł brutto.
Czy licznik trójfazowy można podłączyć samodzielnie
Na krótką odpowiedź: nie, nie powinno się robić tego samodzielnie. Jak podaje TAURON Dystrybucja, prace przy instalacji elektrycznej wykonują wyłącznie wykwalifikowane osoby lub firmy elektroinstalacyjne z odpowiednimi uprawnieniami. W praktyce dotyczy to zwłaszcza wszystkiego, co wiąże się z układem pomiarowym, plombami i zabezpieczeniem przedlicznikowym.
Ja patrzę na to tak: licznik nie jest oddzielnym „gadżetem”, który po prostu się wpina, tylko częścią rozliczeniową całego układu. Jeśli trzeba naruszyć plombę, zmienić miejsce montażu albo przebudować rozdzielnicę, dochodzi obowiązek zgłoszenia i późniejszego odbioru przez operatora. Samowolne działania mogą skończyć się nie tylko awarią, ale też problemem z rozliczeniem energii.
W praktyce bezpieczna zasada jest prosta: elektryk przygotowuje instalację, operator zatwierdza lub plombuje układ pomiarowy. To rozdzielenie ról później oszczędza nerwów, bo od razu wiadomo, kto odpowiada za który etap. Z tego powodu najpierw warto zobaczyć, jak taki montaż przebiega krok po kroku.
Jak wygląda bezpieczny proces podłączenia
Proces zwykle wygląda podobnie, choć szczegóły zależą od tego, czy chodzi o nowe przyłącze, modernizację istniejącej instalacji czy wymianę samego układu pomiarowego. W dokumentacji i praktyce operatorów pojawia się ten sam motyw: najpierw ocena warunków, potem zgłoszenie lub projekt, następnie prace wykonawcze, a na końcu odbiór i zaplombowanie.
Sprawdzenie warunków i dokumentów
Jeżeli instalacja jest nowa albo zwiększasz moc przyłączeniową, potrzebujesz warunków przyłączenia i zgodności z nimi. Przy modernizacji bywa konieczne zgłoszenie zakresu prac, zwłaszcza gdy trzeba rozplombować układ pomiarowy. Z mojego punktu widzenia to ten etap decyduje o tym, czy sprawa zamknie się jednym telefonem, czy rozciągnie na kilka tygodni.
Przygotowanie miejsca montażu

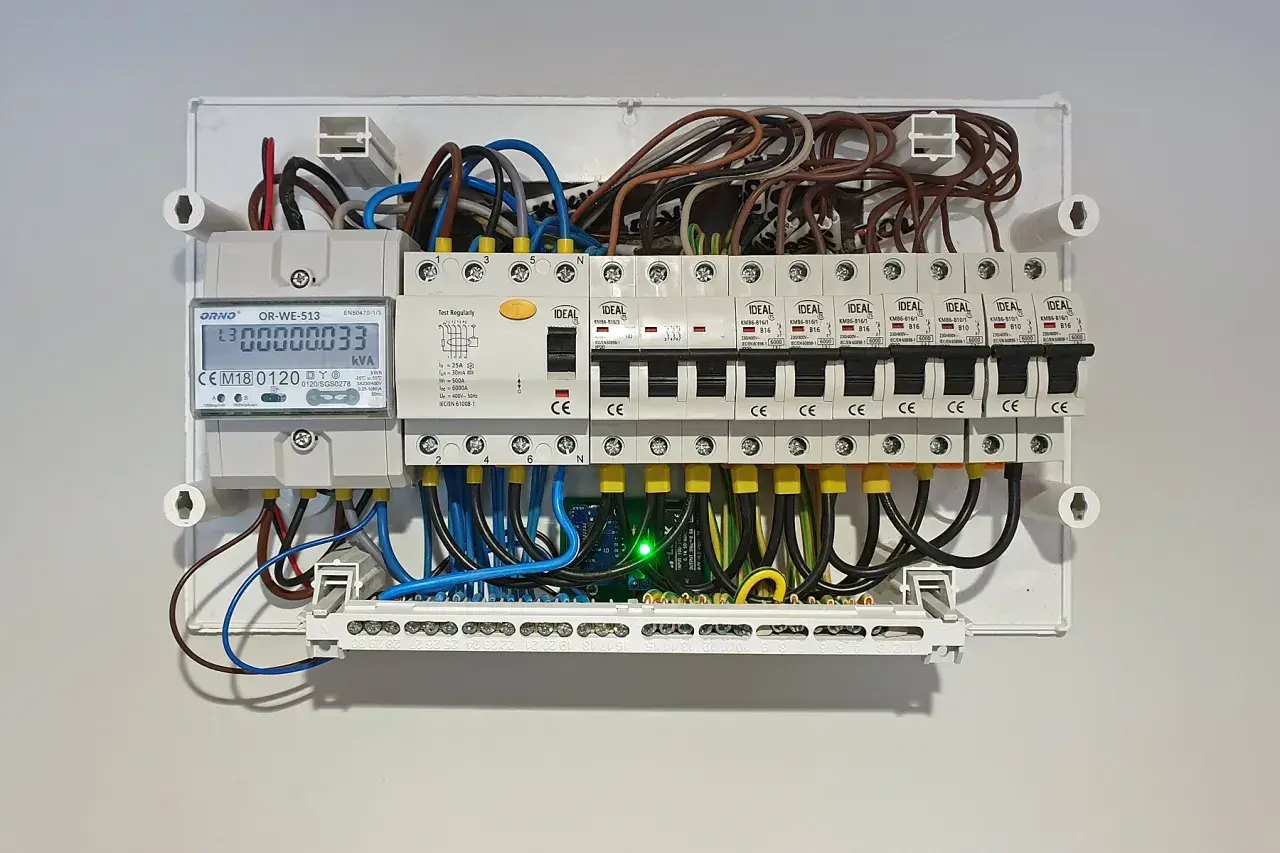

Elektryk sprawdza, czy szafka lub rozdzielnica mają odpowiednie miejsce, czy przewody mają właściwy przekrój i czy instalacja jest gotowa na obciążenie trzech faz. W domu z nową płytą indukcyjną, pompą ciepła albo ładowarką samochodu kluczowe jest też rozłożenie odbiorników na fazy, bo od tego zależy stabilność całej instalacji.
Montaż i pomiary
Sam licznik montuje się zgodnie z dokumentacją producenta i wymaganiami operatora, a po stronie wykonawczej nie chodzi tylko o „podpięcie przewodów”. Liczą się też pomiary ochronne, kontrola kolejności faz, poprawność połączeń i sprawdzenie, czy układ nie generuje nadmiernych spadków napięcia. To brzmi technicznie, ale w praktyce oznacza po prostu: instalacja ma działać bezpiecznie i przewidywalnie, nie na wyczucie.
Przeczytaj również: Oszczędny grzejnik elektryczny: Jak realnie obniżyć rachunki?
Odbiór i plombowanie
Po zakończeniu prac układ powinien zostać odebrany i zaplombowany. Jeśli wcześniej trzeba było naruszyć plomby, to właśnie ten moment zamyka formalności. Bez tego montaż bywa niepełny: instalacja niby działa, ale papierowo nadal nie jest domknięta.
Gdy rozumiesz ten przebieg, łatwiej ocenić, które elementy instalacji trzeba przygotować wcześniej, a które po prostu zostawić fachowcowi. I właśnie do tych elementów przechodzę dalej.
Co musi się zgadzać w instalacji
W trójfazie najważniejsze nie są same liczby na obudowie, tylko to, czy cała instalacja jest zgrana. Niewłaściwy przekrój przewodów, źle dobrane zabezpieczenie albo brak miejsca na osprzęt potrafią zatrzymać montaż szybciej niż brak samego licznika.
| Element | Dlaczego ma znaczenie | Co się dzieje, gdy jest źle |
|---|---|---|
| L1, L2, L3 | Rozdzielają pobór mocy na trzy fazy | Jedna faza jest przeciążona, a zabezpieczenia wybijają częściej |
| N | Jest punktem odniesienia dla części układu | Możliwe błędy pracy urządzeń i niestabilność instalacji |
| PE | Chroni użytkowników przed porażeniem | Ryzyko zagrożenia bezpieczeństwa i niezgodność z zasadami ochrony |
| Zabezpieczenie przedlicznikowe | Ogranicza pobór i chroni przyłącze | Zbyt niska moc albo częste odłączenia przy większym obciążeniu |
| Przekrój przewodów | Musi wytrzymać planowane obciążenie | Grzanie przewodów, spadki napięcia i awarie połączeń |
| Rozkład obciążeń | Chroni instalację przed asymetrią faz | Jedna faza pracuje ciężej niż pozostałe, co jest szczególnie uciążliwe przy większym poborze |
W starszych domach dochodzi jeszcze temat układu TN-C lub TN-C-S. To po prostu sposób prowadzenia przewodów ochronnych i neutralnych; jeśli ten punkt jest zrobiony źle, późniejsze poprawki bywają kosztowne. W praktyce trzyfazowy układ działa dobrze wtedy, gdy ktoś myśli o nim jako o całości, a nie jako o samym liczniku.
Gdy licznik ma obsłużyć fotowoltaikę lub większy pobór
W domu z fotowoltaiką, pompą ciepła albo ładowarką samochodu trzy fazy zwykle mają więcej sensu niż jeden obwód obciążony do granic możliwości. Z mojego punktu widzenia daje to dwie korzyści: łatwiej rozłożyć pobór energii, a sama instalacja pracuje stabilniej przy większych wahaniach mocy.
Przy instalacji PV trzeba też pamiętać, że licznik może być elementem rozliczania energii w obu kierunkach. W praktyce operator po zgłoszeniu mikroinstalacji często wymienia lub dostosowuje układ pomiarowy tak, aby poprawnie rejestrował energię pobraną i oddaną. Jeśli ktoś planuje PV, to właśnie na etapie licznika najłatwiej uniknąć późniejszych nieporozumień z rozliczeniem.
- Płyta indukcyjna i piekarnik nie obciążają jednej fazy tak mocno, gdy instalacja jest rozłożona rozsądnie.
- Pompa ciepła wymaga stabilnych warunków zasilania, więc źle dobrany układ szybko daje o sobie znać.
- Ładowarka EV zwykle bardziej opłaca się w układzie trójfazowym, bo łatwiej wykorzystać moc przyłączeniową.
- Mikroinstalacja PV korzysta na poprawnym doborze licznika i na świadomym rozdziale obciążeń po stronie domu.
Jeżeli więc myślisz o trójfazie tylko jako o „większym liczniku”, to patrzysz zbyt wąsko. W praktyce chodzi o to, żeby cała instalacja była gotowa na wyższy komfort i większą elastyczność, a nie tylko na sam pomiar.
Ile to kosztuje i ile trwa
Koszt zależy od tego, czy mówimy o planowej wymianie, modernizacji po Twojej stronie, czy o usłudze zleconej operatorowi. Najtańszy wariant to zwykle zwykła wymiana lub działanie w ramach standardowego harmonogramu OSD. Drożej robi się wtedy, gdy trzeba rozplombować układ, przebudować rozdzielnicę albo zlecić montaż na życzenie.
| Scenariusz | Typowy koszt | Czas | Co to oznacza w praktyce |
|---|---|---|---|
| Planowa wymiana lub modernizacja po stronie operatora | Często bez bezpośredniej opłaty dla odbiorcy | Zależny od harmonogramu OSD | Najmniej formalności, ale termin zwykle nie jest „na już” |
| Instalacja 3-fazowego licznika zdalnego odczytu na wniosek w PGE Dystrybucja | 440,34 zł brutto | Do 4 miesięcy | Przydatne, gdy chcesz przyspieszyć montaż zamiast czekać na wymianę planową |
| Modernizacja instalacji po stronie klienta | Zależna od zakresu prac | Od jednego dnia do kilku etapów | Tu największy wpływ mają materiały, dostęp do rozdzielnicy i konieczność pomiarów |
W kosztach łatwo pomylić licznik z całą resztą. Sama usługa operatora może być tylko jednym elementem, a do tego dochodzi robocizna elektryka, ewentualne prace w rozdzielnicy, nowe zabezpieczenia i odbiór. Dlatego przed startem lepiej poprosić o prostą wycenę zakresową niż patrzeć wyłącznie na cenę samego urządzenia.
To prowadzi do kolejnego punktu, który często decyduje o jakości całej inwestycji: błędów, których można uniknąć od razu.
Najczęstsze błędy przy liczniku trójfazowym
Najdroższe pomyłki zwykle nie wynikają z samego montażu, tylko z pośpiechu i pomijania formalności. W instalacjach elektrycznych nie ma miejsca na „jakoś będzie”, bo później płaci się za to poprawkami albo przestojem.
| Błąd | Skutek | Jak go uniknąć |
|---|---|---|
| Samowolne naruszenie plomb | Ryzyko problemów formalnych i rozliczeniowych | Najpierw zgłosić prace do operatora, a dopiero potem działać |
| Zły dobór zabezpieczenia | Częste wyłączenia lub zbyt mała dostępna moc | Sprawdzić moc przyłączeniową i uzgodnić ją z projektem instalacji |
| Przeciążenie jednej fazy | Nierówna praca urządzeń i większe ryzyko awarii | Rozłożyć odbiorniki na trzy fazy, a nie tylko „na siłę” podpiąć wszystko |
| Brak miejsca w tablicy | Konieczność dodatkowych przeróbek | Sprawdzić szafkę i rozdzielnicę jeszcze przed zamówieniem prac |
| Pominięcie pomiarów po zakończeniu | Ukryta usterka wychodzi dopiero po uruchomieniu | Wymagać protokołu i sprawdzenia poprawności połączeń |
| Brak uwzględnienia PV lub dużych odbiorników | Późniejsze poprawki i błędne rozliczanie energii | Już na starcie przewidzieć dwa kierunki pracy instalacji i większy pobór |
Jeśli miałbym wskazać jeden błąd, który widzę najczęściej, to jest nim próba skrócenia drogi wokół operatora. W elektryce to prawie nigdy nie oszczędza czasu. Najczęściej po prostu przesuwa problem na później.
Co przygotować, żeby montaż nie ugrzązł na formalnościach
Najprościej działa krótka lista rzeczy do sprawdzenia przed wejściem elektryka. Dzięki temu nie okazuje się nagle, że brakuje miejsca w rozdzielnicy, moc przyłączeniowa jest zbyt mała albo trzeba jeszcze osobno uzgodnić rozplombowanie. W praktyce takie przygotowanie oszczędza więcej czasu niż sam pośpiech przy montażu.
- Sprawdź aktualną moc przyłączeniową i to, czy instalacja ma sensowny zapas pod nowe obciążenia.
- Ustal, czy trzeba zgłaszać rozplombowanie, modernizację albo zmianę miejsca montażu licznika.
- Przygotuj dostęp do tablicy licznikowej i miejsce w rozdzielnicy.
- Poproś o wycenę zakresową przed rozpoczęciem prac, nie po fakcie.
- Zachowaj protokół pomiarów i dokument potwierdzający odbiór układu.
Jeżeli instalacja ma współpracować z PV, pompą ciepła albo ładowarką auta, potraktuj licznik jako część większego projektu, a nie pojedynczy punkt do odhaczenia. Wtedy trójfazowy układ naprawdę robi różnicę: działa spokojniej, łatwiej go rozbudować i rzadziej wymaga nerwowych poprawek po fakcie.
