Pomiar prądu wydaje się prosty tylko do chwili, gdy trzeba rozciąć obwód, wybrać właściwy zakres i nie pomylić gniazd w mierniku. Poniżej wyjaśniam, jak podłączyć amperomierz bezpiecznie i bez zgadywania, a przy okazji pokazuję, kiedy lepszy będzie multimetr, a kiedy miernik cęgowy. To szczególnie ważne przy obwodach DC, zasilaczach, akumulatorach i instalacjach fotowoltaicznych, gdzie błąd potrafi skończyć się spalonym bezpiecznikiem albo fałszywym odczytem.
Trzy decyzje, które porządkują pomiar od samego początku
- Amperomierz włącza się szeregowo, czyli w przerwanie obwodu, a nie równolegle.
- Przed pomiarem trzeba wiedzieć, czy prąd jest stały czy zmienny i jakiego rzędu wartości się spodziewasz.
- Czerwony przewód zwykle trafia do gniazda A lub mA, a czarny do COM.
- Jeśli spodziewasz się większego prądu, nie zaczynaj od delikatnego wejścia mA.
- Przy fotowoltaice i większych obwodach DC często wygodniejszy jest miernik cęgowy albo bocznik.
Co trzeba sprawdzić przed pomiarem
Ja przed każdym pomiarem zaczynam nie od przewodów, tylko od odpowiedzi na trzy pytania: co mierzę, jak duży może być prąd i czy mój miernik w ogóle się do tego nadaje. To brzmi banalnie, ale właśnie na tym etapie powstaje większość błędów. W praktyce liczy się też to, czy obwód pracuje na prądzie stałym, czy zmiennym, bo od tego zależy tryb pomiaru i to, jak zachowa się wskazanie.
| Co sprawdzam | Dlaczego to ważne | Co robię |
|---|---|---|
| Rodzaj prądu | DC i AC mierzy się w innym trybie, a błędny wybór daje bezwartościowy wynik | Ustawiam odpowiednie oznaczenie, zwykle AC lub DC |
| Przewidywany zakres | Zbyt niski zakres przeciąża tor pomiarowy i może spalić bezpiecznik | Zaczynam od wyższego zakresu, jeśli nie znam wartości |
| Gniazdo i bezpiecznik | Wejście mA i wejście A nie są tym samym, a pomyłka bywa kosztowna | Sprawdzam opis na obudowie i stan bezpiecznika pomiarowego |
| Kategoria pomiarowa | Przy wyższych napięciach bezpieczeństwo zależy od klasy sprzętu | Dobieram miernik do instalacji, a nie odwrotnie |
| Spadek napięcia na mierniku | To tzw. burden voltage, czyli obciążenie pomiarowe powodujące spadek napięcia na samym mierniku i zmianę warunków pracy obwodu | Unikam pomiaru, jeśli układ jest wrażliwy na nawet niewielki spadek napięcia |
Jeśli te rzeczy są jasne, samo wpięcie miernika staje się proste. I właśnie od tego przechodzę teraz do praktyki, bo tu najłatwiej coś zrobić dobrze od pierwszego ruchu.

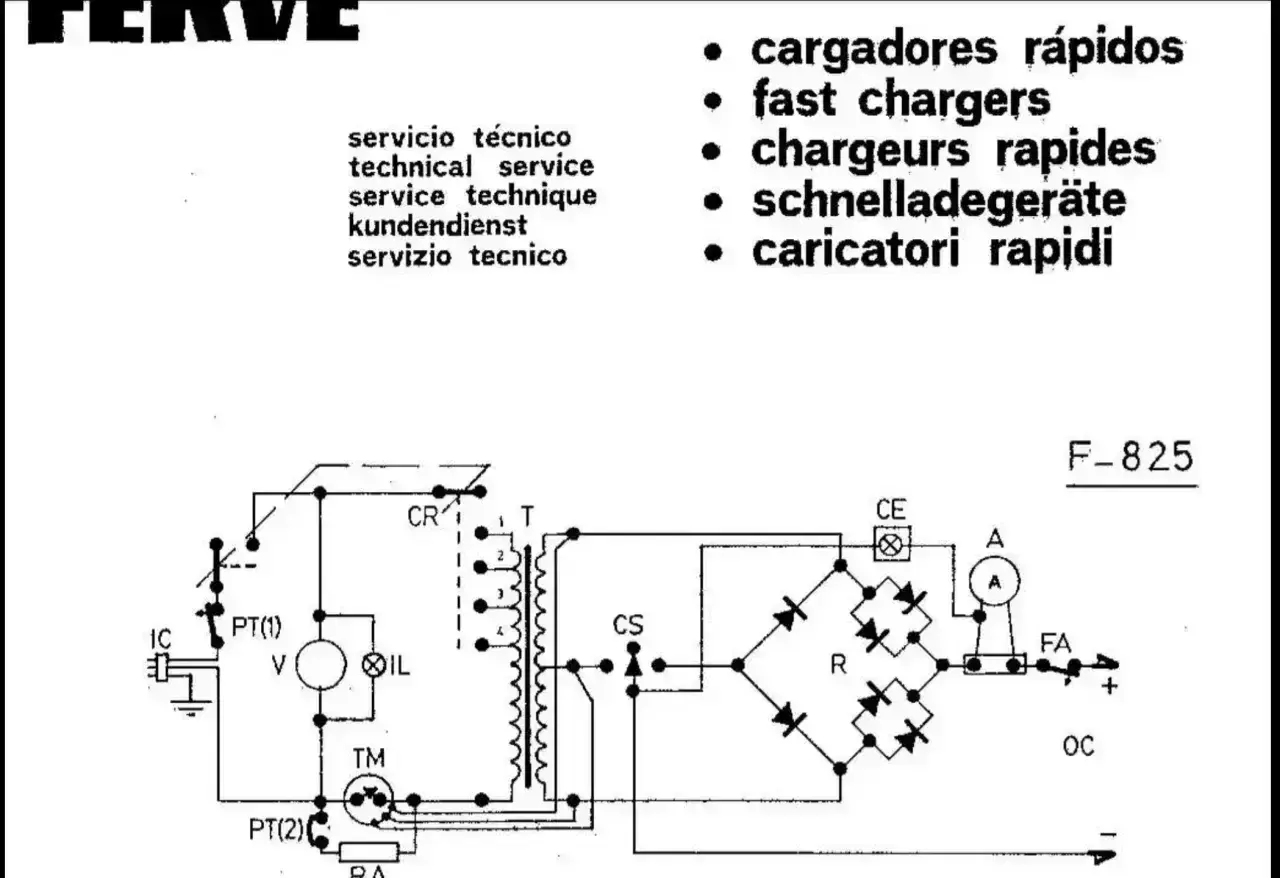

Jak podłączyć amperomierz krok po kroku
Amperomierz włącza się szeregowo. To najważniejsza zasada i jednocześnie najczęściej łamana. Oznacza to, że trzeba przerwać obwód w jednym miejscu i wstawić miernik tak, aby cały prąd przepływał przez jego tor pomiarowy. Nie wpina się go równolegle tak jak woltomierza, bo wtedy można praktycznie zrobić zwarcie.
- Wyłącz zasilanie albo odłącz źródło energii, jeśli tylko układ na to pozwala.
- Rozepnij obwód w jednym punkcie i upewnij się, że masz dwa wolne końce przewodu.
- Ustaw miernik na pomiar prądu AC lub DC oraz wybierz możliwie bezpieczny, wyższy zakres startowy, gdy nie znasz wartości.
- Włóż czarny przewód do gniazda COM, a czerwony do gniazda A lub mA, zgodnie z przewidywanym prądem.
- Połącz końce obwodu przez miernik, czyli w praktyce wstaw go między oba rozłączone punkty.
- Włącz zasilanie i odczytaj wynik po ustabilizowaniu się wskazania.
- Jeśli mierzysz DC i wyświetla się wartość ujemna, zamień przewody lub odwróć kierunek wpięcia. Sam pomiar nie jest wtedy „zepsuty”, tylko polaryzacja jest odwrócona.
W obwodach o małym prądzie, na przykład w układach sterowania, to wszystko trwa chwilę. Przy większych prądach, zwłaszcza po stronie DC, trzeba już pracować spokojniej i bez pośpiechu. Najwięcej problemów nie bierze się jednak z samego schematu, tylko z kilku powtarzalnych błędów.
Najczęstsze błędy i co z nich wynika
W praktyce widzę te same pomyłki niemal zawsze. Dobra wiadomość jest taka, że da się ich uniknąć bez specjalistycznej wiedzy, o ile pilnujesz kolejności działania. Zła wiadomość jest prostsza: jeden błąd przy pomiarze prądu potrafi natychmiast zniszczyć bezpiecznik w mierniku albo zafałszować cały odczyt.
| Błąd | Co się dzieje | Jak temu zapobiec |
|---|---|---|
| Wpięcie miernika równolegle | Powstaje niemal zwarcie, a zabezpieczenie miernika może zadziałać natychmiast | Zawsze rozpinam obwód i wstawiam miernik w szereg |
| Użycie gniazda mA do dużego prądu | Przepala się bezpiecznik toru pomiarowego | Najpierw oceniam, czy prąd nie przekroczy możliwości wejścia |
| Za niski zakres | Miernik pokazuje przeciążenie albo przestaje podawać sensowny wynik | Startuję od wyższego zakresu i schodzę niżej dopiero po weryfikacji |
| Zły tryb AC/DC | Odczyt jest błędny albo zupełnie nieprzydatny | Sprawdzam typ prądu zanim cokolwiek podłączę |
| Pomiar bez odłączenia źródła tam, gdzie to niebezpieczne | Pojawia się iskrzenie, ryzyko uszkodzenia i niepewny wynik | Wyłączam zasilanie albo wybieram metodę bezkontaktową |
| Ignorowanie odwróconej polaryzacji w DC | Na wyświetlaczu pojawia się minus, co początkujących często myli | Sprawdzam kierunek przepływu i ewentualnie zamieniam przewody |
Jeśli któryś z tych punktów wydaje się zbyt ryzykowny, to zwykle znak, że zamiast klasycznego włączenia w obwód lepiej sięgnąć po inne narzędzie. I tu dochodzimy do momentu, w którym wybór przyrządu naprawdę ma znaczenie.
Amperomierz, multimetr czy miernik cęgowy
W codziennej praktyce te nazwy bywają wrzucane do jednego worka, ale technicznie to nie to samo. Miernik cęgowy mierzy prąd bez rozpinania przewodu, bo wykrywa pole magnetyczne wokół jednego przewodnika. To duża wygoda przy większych obciążeniach i przy instalacjach, których nie chcę niepotrzebnie rozłączać. Z kolei klasyczny amperomierz albo multimetr w trybie prądowym wymaga włączenia w szereg, czyli przerwania obwodu.
| Narzędzie | Jak działa | Kiedy je wybrać | Ograniczenia |
|---|---|---|---|
| Amperomierz / multimetr w trybie prądu | Włączasz go w szereg z obwodem | Gdy potrzebujesz bezpośredniego odczytu i masz łatwy dostęp do przewodu | Trzeba rozpiąć obwód, a tor pomiarowy ma swoje limity |
| Miernik cęgowy | Zaciskasz cęgi na jednym przewodzie | Gdy nie chcesz przerywać obwodu albo mierzysz większy prąd | Nie każdy model mierzy DC, a przewód musi być pojedynczy |
| Bocznik | Mierzysz spadek napięcia na precyzyjnym rezystorze i przeliczasz prąd | Do stałego monitoringu baterii, ładowania i instalacji DC | Wymaga dodatkowego elementu i poprawnego montażu |
Ja przy fotowoltaice i bateriach bardzo często zaczynam właśnie od cęgów DC, jeśli tylko sprzęt na to pozwala. Przy małych obwodach sterowania wygrywa prosty pomiar szeregowy. Przy układach większej mocy coraz częściej sens ma bocznik, bo daje stabilniejszy i bardziej powtarzalny odczyt. Ten wybór dobrze widać szczególnie w instalacjach PV.
W fotowoltaice i przy akumulatorach robi się to trochę inaczej
W instalacjach fotowoltaicznych, magazynach energii i układach z akumulatorami prąd potrafi być na tyle wysoki, że klasyczne rozpinanie przewodu nie zawsze jest najwygodniejsze ani najbezpieczniejsze. Ja traktuję te układy inaczej niż prosty obwód zasilania LED. Zwykle najpierw pytam, czy pomiar ma być jednorazowy, czy stały, oraz czy obwód można rozłączyć bez wpływu na pracę całego systemu.
- Jeśli chcesz jednorazowo sprawdzić prąd ładowania z regulatora do akumulatora, wygodne są cęgi DC, pod warunkiem że miernik obsługuje prąd stały.
- Jeśli potrzebujesz monitoringu na stałe, lepszy będzie bocznik, czyli rezystor pomiarowy wpięty w tor prądowy.
- Jeśli mierzysz mały obwód sterujący, na przykład sygnał pomocniczy, klasyczne wpięcie amperomierza nadal ma sens.
- Jeśli pracujesz przy instalacji sieciowej lub po stronie falownika, dobór sprzętu do napięcia i kategorii pomiarowej jest ważniejszy niż sama wygoda pomiaru.
W systemach PV i bateryjnych nie lubię „na siłę” rozłączać przewodów tylko po to, by wstawić miernik. Taki pomiar bywa poprawny, ale nie zawsze jest praktyczny. W wielu przypadkach lepiej oszczędzić obwód, a odczyt zrobić bezkontaktowo albo przez przewidziany punkt pomiarowy. To właśnie tutaj najczęściej widać różnicę między poprawnym pomiarem a pomiarem naprawdę użytecznym.
Co zapamiętać, żeby pomiar nie zaskoczył po czasie
Ja po zakończeniu pracy zawsze robię jeszcze jedną rzecz: sprawdzam, czy czerwony przewód wrócił do właściwego gniazda i czy miernik nie został zostawiony w trybie prądowym. To drobiazg, ale później oszczędza nerwów. Warto też zapisać, przy jakim obciążeniu wykonano pomiar, bo sama liczba bez kontekstu niewiele mówi, szczególnie w układach PV i akumulatorowych.
Jeśli chcesz, żeby odczyt był wiarygodny, trzymaj się prostej kolejności: najpierw rodzaj prądu, potem zakres, potem właściwe gniazdo i dopiero na końcu wpięcie w obwód. Gdy masz do czynienia z większymi prądami albo układem, którego nie chcesz rozłączać, wybierz cęgi DC lub bocznik zamiast klasycznego amperomierza. To najkrótsza droga do pomiaru, który jest i bezpieczny, i naprawdę coś wnosi.
