W instalacji jednofazowej najwięcej problemów nie robi sam licznik, tylko pomylenie roli urządzenia, granicy własności i kolejności przewodów. Dlatego zanim przejdę do schematu, porządkuję temat tak, aby było jasne, co wolno zrobić samemu, a co powinien wykonać elektryk z uprawnieniami. Jeśli chcesz zrozumieć, jak podłączyć kable do licznika jednofazowego bez zgadywania, znajdziesz tu praktyczny opis, typowe zaciski, najczęstsze błędy i bezpieczną kolejność działań.
To ważne szczególnie wtedy, gdy w domu jest fotowoltaika albo planujesz modernizację rozdzielnicy. W takich przypadkach jeden źle odczytany zacisk potrafi zrobić więcej zamieszania niż sam koszt pracy.
Najważniejsze rzeczy, zanim cokolwiek odkręcisz
- Licznik operatora i podlicznik w rozdzielnicy to nie to samo, a zasady pracy z nimi są inne.
- W Polsce do prac przy układzie pomiarowym zwykle potrzebna jest osoba z odpowiednimi uprawnieniami.
- W typowym liczniku jednofazowym przewód fazowy i neutralny przechodzą przez odpowiednie zaciski, a przewód ochronny PE nie prowadzi się przez licznik.
- Dokładny układ zacisków zależy od modelu, więc zawsze trzeba sprawdzić schemat producenta na obudowie lub w dokumentacji.
- Przy części zaplombowanej nie zaczyna się pracy „na oko” - najpierw uzgadnia się rozplombowanie i odbiór.
- Po montażu liczy się nie tylko poprawne połączenie, ale też dokręcenie, wentylacja obudowy i poprawne ponowne zaplombowanie.
Najpierw rozróżnij licznik operatora i podlicznik
Z praktycznego punktu widzenia to najważniejszy podział. Licznik operatora mierzy zużycie energii rozliczane przez sprzedawcę lub dystrybutora, a jego układ pomiarowy bywa zaplombowany. Podlicznik montuje się wewnątrz instalacji, najczęściej po to, by kontrolować zużycie w jednym obwodzie, lokalu, garażu albo na potrzeby fotowoltaiki i własnych rozliczeń wewnętrznych.
Jeśli chodzi o licznik „firmowy”, temat nie sprowadza się do zwykłego podłączenia dwóch przewodów. W przypadku podlicznika w rozdzielnicy procedura bywa prostsza, ale nadal wymaga znajomości schematu i zachowania zasad bezpieczeństwa. Właśnie dlatego od razu rozdzielam te dwa przypadki, bo to one decydują, czy mówimy o pracy serwisowej, czy o elementarnym elemencie instalacji odbiorczej.
| Element | Do kogo należy | Czy można dotykać samodzielnie | Po co jest |
|---|---|---|---|
| Licznik operatora | Najczęściej operator systemu dystrybucyjnego | Tylko w zakresie dozwolonym w umowie i po uzgodnieniu prac | Rozliczenie energii |
| Podlicznik w rozdzielnicy | Właściciel instalacji | Tak, ale zwykle przez elektryka z uprawnieniami | Kontrola zużycia w wybranym obwodzie |
Ta różnica ma znaczenie także później, gdy dochodzi do odbioru lub plombowania, więc od niej warto zacząć każdą rozmowę o montażu.
Kto może wykonać prace przy liczniku jednofazowym
Tu nie ma sensu udawać, że to zwykła domowa naprawa. TAURON Dystrybucja wprost przypomina, że prace przy instalacji elektrycznej związanej z awarią lub modernizacją powinny wykonywać wykwalifikowane osoby lub firmy z odpowiednimi uprawnieniami. To samo dotyczy sytuacji, w których trzeba dostać się do części zaplombowanej albo rozplombować układ pomiarowy przed remontem.
URE zwraca z kolei uwagę, że granica odpowiedzialności pomiędzy odbiorcą a przedsiębiorstwem energetycznym wynika z umowy, a odbiorca odpowiada za stan techniczny własnej instalacji. W praktyce oznacza to tyle, że jeśli licznik lub jego otoczenie ma być ruszane, najpierw trzeba ustalić, czy wchodzimy w obszar Twojej instalacji, czy w część należącą do operatora.
Jeżeli mieszkasz w budynku wielorodzinnym, dochodzi jeszcze zgoda właściciela lub administratora, zwłaszcza gdy prace obejmują część wspólną. To drobiazg, który wielu osobom umyka, a później blokuje odbiór całej modernizacji.
W skrócie: sam pomiar energii brzmi banalnie, ale formalnie i technicznie to już obszar, w którym lepiej działać zgodnie z procedurą niż „po staremu”.

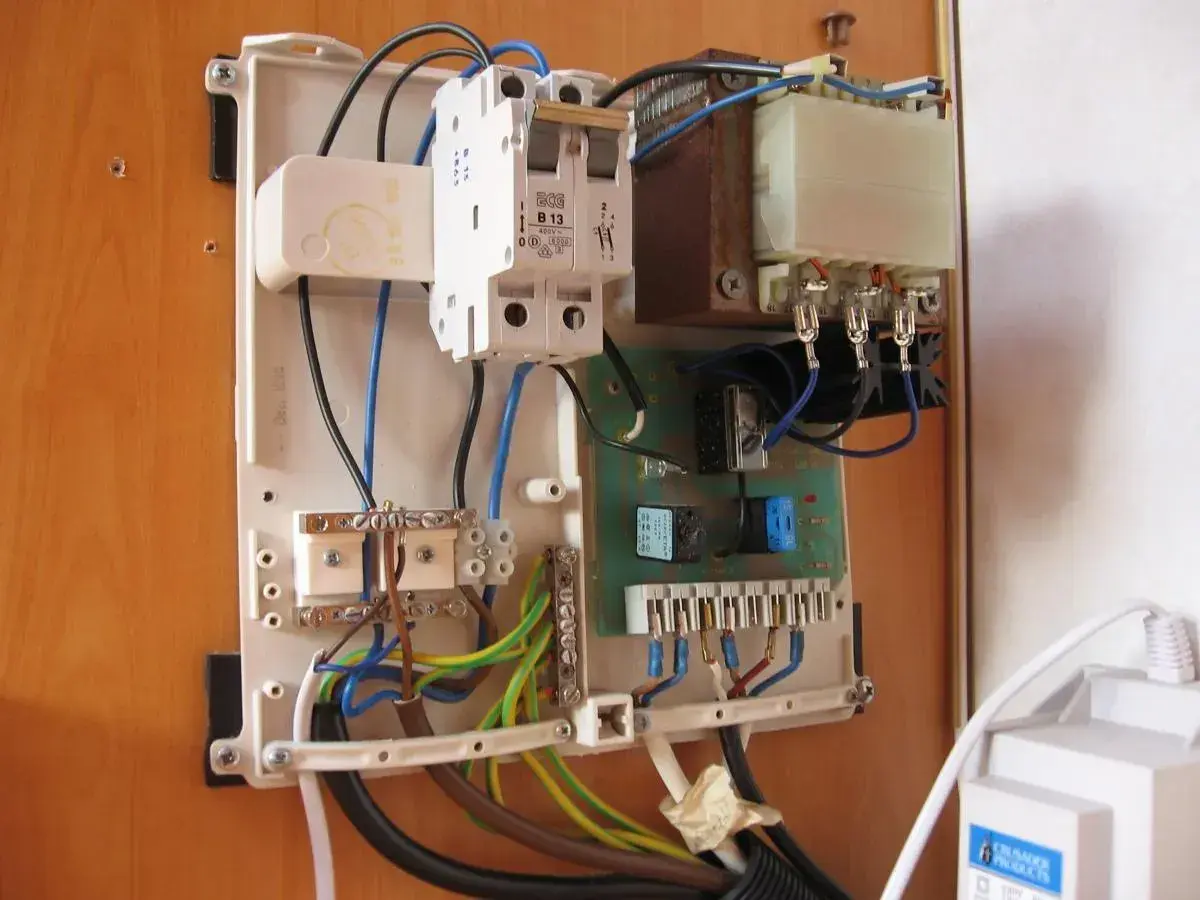

Jak czyta się schemat podłączenia
W typowym liczniku jednofazowym chodzi o uporządkowanie trzech rzeczy: wejścia zasilania, wyjścia do instalacji i rozdzielenia przewodu ochronnego. Najczęściej spotkasz oznaczenia opisujące fazę i neutralny na wejściu oraz wyjściu, a sam układ bywa określany jako bezpośredni, czyli taki, w którym prąd obciążenia przechodzi przez licznik bez dodatkowych przekładników.
| Zacisk lub oznaczenie | Rola | Na co patrzeć w praktyce |
|---|---|---|
| L IN / faza wejściowa | Doprowadza zasilanie do licznika | Musi odpowiadać schematowi konkretnego modelu |
| L OUT / faza wyjściowa | Przekazuje energię do instalacji odbiorczej | Nie wolno mylić z wejściem |
| N IN / neutralny wejściowy | Zamyka obwód po stronie zasilania | Ma zachować ciągłość zasilania zgodnie ze schematem |
| N OUT / neutralny wyjściowy | Prowadzi neutralny do instalacji | Układ musi być zgodny z dokumentacją, nie z „typowym internetowym schematem” |
| PE | Przewód ochronny | Nie prowadzi się go przez licznik |
W wielu modelach producent umieszcza schemat również na osłonie zacisków, więc nie trzeba zgadywać. Z punktu widzenia praktyki to właśnie ten rysunek ma większą wartość niż ogólne porady z forum, bo pokazuje układ dla konkretnego urządzenia i konkretnego typu obudowy.
Jeżeli instalacja ma fotowoltaikę, sprawa robi się jeszcze bardziej wrażliwa na poprawny kierunek przepływu energii. Licznik może pracować dwukierunkowo, ale to nie zmienia zasady podstawowej: połączenie ma być wykonane zgodnie ze schematem producenta i po uzgodnieniu z operatorem, jeśli układ pomiarowy jest częścią jego własności.
Tu przydaje się jedno proste założenie: nie kieruj się domysłami, tylko oznaczeniami zacisków. To najszybszy sposób, żeby nie poprawiać połączenia dwa razy.
Najczęstsze błędy, które powodują kłopoty
Przy licznikach jednofazowych problemy zwykle nie wynikają z „trudnego montażu”, tylko z drobnych pomyłek, które później kosztują czas i nerwy. Najczęściej widzę te same potknięcia:
- Zamiana wejścia z wyjściem - licznik może działać nieprawidłowo albo w ogóle nie pokazywać sensownych danych.
- Luźny zacisk - powoduje grzanie połączenia, spadki jakości kontaktu i ryzyko uszkodzenia obudowy.
- Zły przekrój przewodu - zbyt cienki przewód lub źle przygotowana żyła nie pasuje do zacisku i osłabia połączenie.
- Prowadzenie PE przez licznik - to błąd koncepcyjny, bo przewód ochronny ma osobną drogę w instalacji.
- Praca przy zaplombowanej części bez zgody - kończy się dodatkowymi formalnościami, a czasem także koniecznością ponownego odbioru.
- Montaż w złej pozycji albo w źle wentylowanej obudowie - licznik powinien pracować w warunkach przewidzianych przez producenta, a nie „gdzie akurat było miejsce”.
W praktyce to właśnie te błędy najczęściej prowadzą do niedokładnego odczytu, przegrzewania połączeń albo konieczności ponownej wizyty elektryka. I tu jest ważna rzecz: przy liczniku nie chodzi tylko o to, żeby „jakoś działało”, ale żeby działało stabilnie przez lata.
Jeśli mam wskazać jeden błąd, który najbardziej lekceważą początkujący, to będzie nim lekceważenie momentu dokręcenia i jakości styku. Na oko przewód może wyglądać dobrze, a po kilku tygodniach zacisk zaczyna się grzać.
Co przygotować przed montażem i odbiorem
Zanim w ogóle pomyśli się o podłączeniu przewodów, trzeba przygotować właściwe warunki. To nie jest tylko kwestia narzędzi, ale też dokumentów i zgodności z instalacją. Dobrze przygotowany montaż oszczędza więcej czasu niż późniejsze poprawki.
W praktyce warto mieć pod ręką:
- schemat producenta konkretnego licznika,
- informację, czy licznik jest zaplombowany i kto ma prawo go rozplombować,
- rozłączone zasilanie i potwierdzony brak napięcia,
- rozdzielnicę z miejscem montażowym w odpowiedniej pozycji,
- przewody dopasowane do zacisków danego modelu,
- narzędzia z izolacją i możliwość końcowej kontroli połączeń,
- protokół lub notatkę z wykonanych prac, jeśli instalacja ma być później odbierana.
W niektórych modelach spotyka się zaciski akceptujące przewody w szerokim zakresie przekrojów, nawet od 2,5 do 25 mm², ale traktuję to wyłącznie jako przykład z dokumentacji producenta, nie jako uniwersalną regułę. Właśnie dlatego przed montażem sprawdza się kartę katalogową, a nie zakłada, że „każdy jednofazowy jest taki sam”.
Jeśli układ ma być połączony z istniejącą instalacją po remoncie, ważne jest też ustalenie, czy nie trzeba formalnie zgłosić rozplombowania. To mała rzecz organizacyjna, ale często właśnie ona decyduje o tym, czy całość przejdzie bez opóźnień.
Najbezpieczniejsza kolejność działań, zanim uznasz pracę za skończoną
Gdybym miał sprowadzić cały temat do praktycznej sekwencji, ułożyłbym ją tak: najpierw ustalenie, czy pracujesz przy liczniku operatora, czy przy własnym podliczniku; potem sprawdzenie schematu i uprawnień; następnie odłączenie zasilania i kontrola, czy przewody pasują do konkretnego modelu. Dopiero później dochodzi właściwe połączenie, kontrola dokręcenia i zamknięcie obudowy.
Najważniejsze jest to, żeby nie mylić „da się podłączyć” z „wolno i warto podłączyć samemu”. Przy liczniku jednofazowym granica między prostą czynnością a ryzykowną ingerencją jest bardzo cienka. Jeśli część układu jest zaplombowana, jeśli nie masz pewności co do schematu albo jeśli instalacja ma współpracować z fotowoltaiką, lepiej zatrzymać się na etapie przygotowania i wezwać elektryka z uprawnieniami.
Właśnie tak najrozsądniej podchodzić do tematu licznika jednofazowego: najpierw bezpieczeństwo i formalności, potem schemat i dopiero na końcu montaż. To podejście oszczędza błędów, a w energetyce błędy rzadko są tanie.
