Lampka faz w rozdzielnicy - Co naprawdę pokazuje L1, L2, L3?

W trójfazowej instalacji jedna mała lampka potrafi oszczędzić sporo czasu, bo od razu pokazuje, czy na poszczególnych torach jest napięcie. Taka kontrolka faz przydaje się przy szybkim sprawdzeniu rozdzielnicy, przy uruchamianiu urządzeń 400 V i wtedy, gdy trzeba odróżnić zwykły zanik zasilania od problemu z jedną fazą. W systemach z fotowoltaiką to szczególnie praktyczne, bo od razu widać, czy kłopot dotyczy całego układu, czy tylko jednego obwodu.

Co naprawdę pokazuje lampka obecności fazy

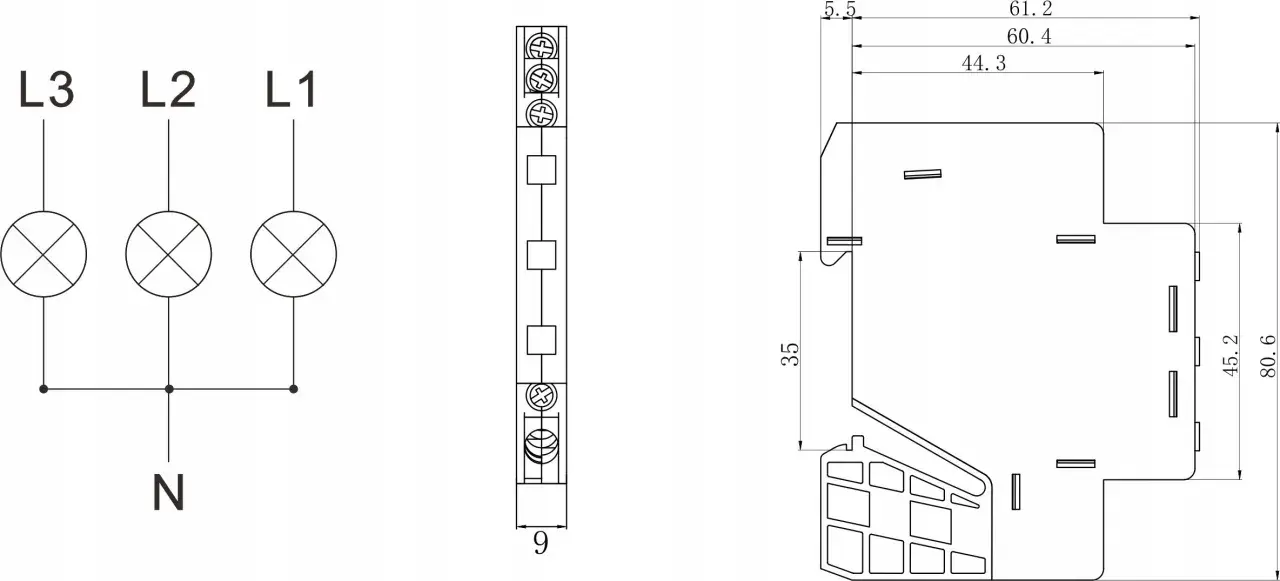

Najprościej rzecz ujmując, to wizualny wskaźnik napięcia w rozdzielnicy. W instalacjach trójfazowych każda dioda odpowiada za inną fazę, więc od razu widać, czy L1, L2 i L3 są obecne po stronie zasilania. W praktyce patrzę na taki element jak na szybki test orientacyjny: daje odpowiedź „jest napięcie” albo „czegoś brakuje”, ale nie wyjaśnia jeszcze, dlaczego tak się stało.

Jak opisuje F&F, lampki sygnalizacyjne pokazują obecność napięcia za bezpiecznikiem, a zgaśnięcie diody oznacza brak napięcia w danej fazie. To ważne rozróżnienie, bo sama lampka nie mówi, czy winny jest bezpiecznik, przewód, zacisk czy dostawca energii. Ona tylko zawęża obszar szukania usterki.

Właśnie dlatego ten prosty wskaźnik sprawdza się najlepiej wtedy, gdy chcesz szybko ocenić stan instalacji, a dopiero potem sięgnąć po miernik albo zadzwonić po elektryka. Dzięki temu nie zaczynasz diagnostyki od zgadywania, tylko od realnego sygnału.

Jak odczytać L1, L2 i L3 bez zgadywania

Najważniejsza zasada jest prosta: patrzysz nie tylko na to, co świeci, ale też na to, co zgasło i w jakich warunkach. W polskich instalacjach L1 zwykle ma kolor brązowy, L2 czarny, a L3 szary, ale kolory traktuję jako pomoc, nie dowód. Ostatecznie liczy się pomiar, zwłaszcza gdy instalacja była kiedyś przerabiana albo ktoś nie trzymał się oznaczeń.

Ja zwracam szczególną uwagę na sytuację, w której dioda gaśnie dopiero pod obciążeniem. To często wskazuje na słaby styk, przegrzany element albo przewód, który „trzyma” tylko na pusto. Taki objaw bywa bardziej zdradliwy niż całkowity brak napięcia, bo na pierwszy rzut oka wszystko wygląda poprawnie.

Jeżeli sygnalizacja jest niespójna, nie zakładam od razu awarii całej instalacji. Czasem problemem jest tylko jeden tor, a czasem uszkodzenie neutralnego powoduje dziwne zachowanie wszystkich wskaźników. Tu właśnie kończy się rola lampki, a zaczyna sensownie przeprowadzony pomiar.

Gdzie taka sygnalizacja daje najwięcej korzyści

Największą wartość widzę tam, gdzie instalacja zasila kilka ważnych odbiorników i nie ma czasu na długie szukanie przyczyny. W domu to będzie rozdzielnica z podziałem na obwody, w warsztacie maszyny i sprężarki, a w obiektach z pompą ciepła, wentylacją czy ładowarką EV szybka informacja o jednej fazie potrafi oszczędzić przestój. Przy fotowoltaice pomaga dodatkowo odróżnić problem po stronie sieci od problemu konkretnego obwodu.

W instalacji z falownikiem trójfazowym taki wskaźnik nie pokazuje produkcji energii, ale pozwala mi od razu sprawdzić, czy zasilanie sieciowe wróciło na wszystkie tory. Po burzy, zaniku napięcia albo serwisie rozdzielnicy to jest pierwsza rzecz, którą warto zobaczyć, zanim zacznie się sprawdzać logi inwertera. To proste, ale w praktyce bardzo skuteczne.

• W domu ułatwia rozpoznanie, czy problem dotyczy jednego obwodu, czy całej rozdzielnicy.
• W małej firmie pomaga szybko ocenić, czy urządzenia trójfazowe mają komplet zasilania.
• Przy PV przyspiesza diagnostykę po zadziałaniu zabezpieczeń albo przerwie w dostawie energii.
• Przy ładowarce EV i pompie ciepła pozwala wykryć stan, w którym urządzenie nie startuje mimo pozornie „żywej” instalacji.

Właśnie dlatego traktuję sygnalizację faz nie jako ozdobę rozdzielnicy, tylko jako praktyczny element pierwszej diagnostyki. A skoro już wiadomo, gdzie działa najlepiej, warto rozróżnić same typy urządzeń, bo nie każde świecące okienko robi to samo.

Jakie są rodzaje wskaźników i co wybrać do rozdzielnicy

Różnice między tymi rozwiązaniami są większe, niż sugeruje potoczna nazwa. W materiałach F&F takie lampki są opisane jako prosty wskaźnik obecności napięcia za bezpiecznikiem, natomiast dokumentacja Schneider Electric pokazuje, że przekaźnik kontroli faz potrafi dodatkowo pilnować kolejności faz, zaniku i nad- oraz podnapięcia. To już nie jest tylko informacja, ale aktywna reakcja na problem.

Jeśli chodzi o dobór, ja trzymam się prostej zasady: do szybkiego podglądu wystarcza wskaźnik, do ochrony odbiornika potrzebny jest przekaźnik, a do uruchomienia i serwisu przydaje się miernik. Taka hierarchia oszczędza zarówno czas, jak i niepotrzebne koszty. Najgorsze jest kupowanie rozwiązania „na wyrost”, które daje więcej funkcji niż faktycznie są potrzebne.

Najczęstsze pomyłki przy diagnozie braku fazy

Najwięcej problemów wynika z tego, że zgaszona dioda jest traktowana jak gotowy wyrok, a nie punkt wyjścia do dalszej kontroli. To błąd, bo ten sam objaw może oznaczać przepalony bezpiecznik, poluzowany zacisk, uszkodzony przewód albo rzeczywisty zanik zasilania po stronie operatora sieci. W instalacjach z większym obciążeniem dochodzi jeszcze kwestia przegrzewania styków i zanikania napięcia pod obciążeniem.

• Mylenie braku jednej fazy z awarią całej instalacji.
• Zakładanie, że świecąca lampka oznacza pełne bezpieczeństwo pracy.
• Pomijanie przewodu neutralnego, choć to on potrafi dać najbardziej mylące objawy.
• Oglądanie wskaźnika bez obciążenia i wyciąganie wniosków, które nie wytrzymują próby pracy urządzenia.
• Używanie lampki jako jedynego narzędzia do potwierdzania braku napięcia przed pracą serwisową.

W praktyce najwięcej mówi mi zestawienie: co pokazuje wskaźnik, co robi obciążenie i jak zachowują się zabezpieczenia. Jeżeli te trzy rzeczy się rozjeżdżają, zwykle problem nie leży w samej diodzie, tylko w torze zasilania albo w połączeniach. I właśnie wtedy przydaje się już nie obserwacja, lecz zabezpieczenie lub pomiar.

Kiedy potrzebny jest już przekaźnik, a nie sama lampka

Jeśli zasilasz silnik, pompę ciepła, sprężarkę, wentylację albo inne urządzenie, które źle znosi zanik jednej fazy, sama sygnalizacja to za mało. Tu nie chodzi tylko o to, żeby coś zobaczyć, ale żeby instalacja zareagowała zanim dojdzie do uszkodzenia. W takich przypadkach traktuję lampkę jako pomocniczą, a nie decydującą.

Przekaźnik kontroli faz ma sens wszędzie tam, gdzie błąd w zasilaniu może oznaczać realną stratę sprzętu albo przestój pracy. Jak pokazuje dokumentacja Schneider Electric, takie przekaźniki potrafią nadzorować kolejność faz, zanik fazy oraz nad- i podnapięcie. Z kolei F&F opisuje czujniki zaniku i kolejności faz jako zabezpieczenie przed warunkami, które mogą uszkodzić silnik przy asymetrii napięć lub braku jednej fazy.

1. Wybieram przekaźnik, gdy urządzenie ma silnik trójfazowy i może ruszyć w złym kierunku.
2. Stosuję go, gdy instalacja działa bez stałej obsługi i ktoś musi zareagować automatycznie.
3. Sięgam po niego, gdy zanik jednej fazy oznacza ryzyko przegrzania, awarii lub kosztownego postoju.
4. Nie zastępuję nim zwykłej lampki, jeśli potrzebuję tylko prostego podglądu w rozdzielnicy.

To rozróżnienie jest ważne, bo wiele osób oczekuje od jednego elementu kilku różnych funkcji. W praktyce lepiej mieć prosty wskaźnik do podglądu i osobny element zabezpieczający do reakcji. Taki podział jest czytelniejszy i zwykle bardziej niezawodny.

Co warto mieć pod ręką, gdy instalacja zaczyna sprawiać kłopot

W domu i przy fotowoltaice najlepiej działa zestaw prostych nawyków: opis obwodów, czytelna rozdzielnica i podstawowy pomiar zamiast domysłów. Ja zawsze zaczynam od sprawdzenia, czy problem pojawia się na jednej fazie, czy na kilku, oraz czy występuje pod obciążeniem, czy tylko „na sucho”. To bardzo szybko zawęża obszar szukania.

• Dwubiegunowy tester napięcia albo miernik z odpowiednią kategorią pomiarową.
• Opis obwodów L1, L2 i L3 w rozdzielnicy.
• Schemat falownika, pompy ciepła lub innego urządzenia trójfazowego.
• Informacja, czy awaria zaczęła się po burzy, po zadziałaniu zabezpieczeń, czy po restarcie instalacji.
• Kontakt do elektryka albo serwisu, jeśli problem wraca albo dotyczy silnika.

Jeżeli zgaśnie tylko jedna dioda, zwykle szuka się lokalnie: bezpiecznik, zacisk, przewód, obciążenie. Jeżeli wszystko gaśnie naraz, najpierw patrzę na zasilanie główne i zabezpieczenia nadrzędne. Właśnie taka kolejność sprawdza się najlepiej, bo pozwala uniknąć najczęstszej pomyłki, czyli szukania usterki w niewłaściwym miejscu.
