Połączenie kabla na zewnątrz nie wybacza prowizorki. W instalacjach ogrodowych, przy oświetleniu elewacji czy w fotowoltaice liczy się szczelność, odporność na wilgoć i szybki montaż, dlatego mufa żelowa bywa prostszym i pewniejszym rozwiązaniem niż klasyczna puszka z przypadkową izolacją. W tym tekście wyjaśniam, jak działa, gdzie ma sens, jak dobrać ją do przekroju przewodów i kiedy lepiej sięgnąć po inne złącze.
Najkrótsza odpowiedź przed zakupem i montażem
- Żelowe złącze kablowe chroni połączenie przed wodą, pyłem i częścią uszkodzeń mechanicznych.
- Największy sens ma tam, gdzie połączenie pracuje na zewnątrz, pod ziemią albo w miejscu trudno dostępnym.
- Dobór zaczyna się od przekroju kabla, liczby żył i warunków pracy, a nie od samej klasy szczelności.
- Montaż jest zwykle szybki, ale tylko wtedy, gdy przewód pasuje do korpusu i połączenie jest wykonane zgodnie z instrukcją.
- W instalacjach PV sprawdza się przede wszystkim jako ochrona newralgicznych połączeń narażonych na wilgoć i UV.

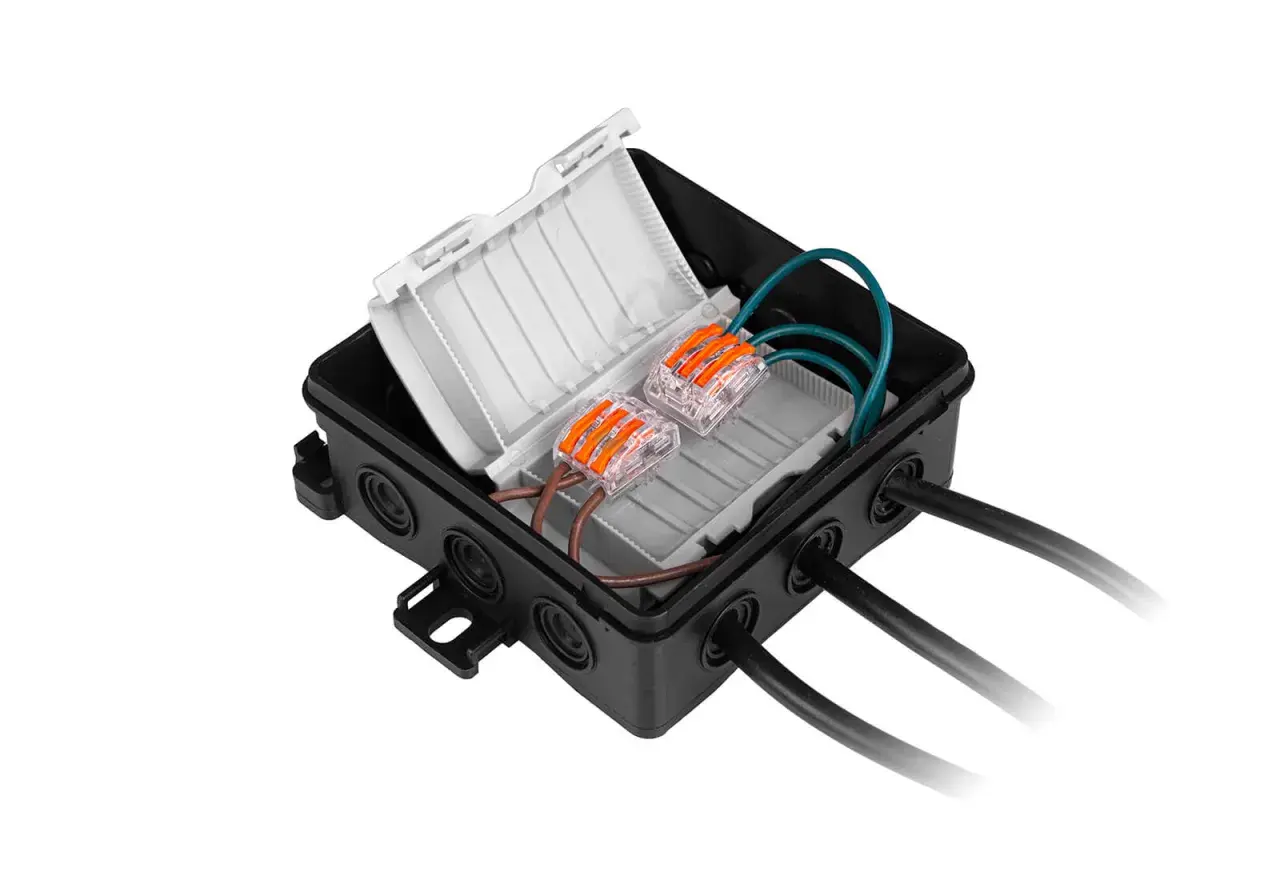

Czym jest złącze żelowe i dlaczego działa
To nie jest zwykła osłona z plastiku. W środku znajduje się elastyczny żel, który wypełnia przestrzeń wokół przewodów i złącza, ograniczając dostęp wody, kurzu oraz wilgoci z powietrza. W praktyce daje to połączenie dwóch rzeczy: izolacji elektrycznej i ochrony środowiskowej w jednym korpusie.
Najczęściej spotkasz obudowy z polipropylenu lub poliamidu oraz żel silikonowy. Taka konstrukcja nie wymaga zalewania żywicą ani czekania, aż cokolwiek stwardnieje, dlatego instalatorzy lubią ją za tempo pracy. Ja zwracam uwagę na jeszcze jedną rzecz: dobry model nie tylko uszczelnia, ale też stabilizuje przewód, więc połączenie mniej „pracuje” przy drganiach i zmianach temperatury.
W praktyce standard IP68 jest tu ważny, ale nie załatwia wszystkiego sam. Oznacza wysoką odporność na pył i wodę, jednak konkretna głębokość, czas zanurzenia i zakres temperatur zależą od producenta oraz serii. Właśnie dlatego sama etykieta na opakowaniu nie wystarcza, jeśli złącze ma pracować w trudnym miejscu. Z tego powodu warto najpierw sprawdzić zastosowanie, a dopiero potem porównywać modele.
Gdzie sprawdza się najlepiej
Najczęściej sięga się po nie tam, gdzie zwykła puszka jest za słaba albo zbyt niewygodna. Dobrze działa w ogrodzie, przy oświetleniu zewnętrznym, przy bramach, pompach, czujnikach i małej automatyce. W instalacjach energetycznych i fotowoltaicznych ma sens szczególnie wtedy, gdy połączenie jest narażone na deszcz, kondensację, promieniowanie UV albo okresowe podtopienie.
W branży PV takie rozwiązanie bywa używane jako dodatkowa ochrona połączeń w strefie zewnętrznej, na przykład przy odcinkach kablowych, które trzeba zabezpieczyć po naprawie albo przy rozgałęzieniu obwodu. Nie zastępuje jednak systemowych złączy przewidzianych przez producenta modułów czy osprzętu. Jeśli instalacja ma własny standard połączeń, lepiej trzymać się tego standardu, niż wciskać uniwersalne rozwiązanie na siłę.
Najlepiej myśleć o nim jako o zabezpieczeniu miejsc, które mają działać długo, w wilgoci i bez częstego dostępu serwisowego. To właśnie tam żel wygrywa z prowizorycznym skręcaniem przewodów w puszce. Następny krok to już dobór konkretnego modelu do kabla i warunków pracy.
Jak dobrać model do przewodu i miejsca montażu
Na rynku znajdziesz szeroki zakres rozmiarów: od drobnych modeli do cienkich żył, przez wersje do typowych przewodów instalacyjnych, aż po większe rozwiązania dla grubszego zasilania. W ofertach spotyka się konstrukcje dla przekrojów od około 0,35-0,75 mm² do nawet 16-25 mm², a także wersje 3-, 4- i 5-torowe. To ważne, bo zbyt mały korpus nie domknie się prawidłowo, a zbyt duży nie zapewni tak pewnego uszczelnienia.
| Na co patrzeć | Dlaczego to ważne | Co zwykle idzie nie tak |
|---|---|---|
| Przekrój i liczba żył | Musi pasować do przewodu, inaczej żel nie uszczelni połączenia tak, jak trzeba. | Zakup „na oko” i późniejsze dociskanie obudowy na siłę. |
| Klasa szczelności i warunki pracy | IP68, odporność na UV i zakres temperatur decydują o tym, czy złącze wytrzyma na zewnątrz. | Wybór modelu tylko po jednym parametrze z karty produktu. |
| Rodzaj połączenia | Inaczej dobiera się wersję przelotową, inaczej trójnik czy model wielotorowy. | Próba wykorzystania jednego wariantu do kilku różnych układów kablowych. |
| Miejsce montażu | Elewacja, ziemia, studzienka czy dach mają różne wymagania względem temperatury i UV. | Ignorowanie słońca, wody stojącej lub pracy pod obciążeniem mechanicznym. |
Jeśli połączenie ma pracować na południowej elewacji albo w nasłonecznionej strefie przy dachu, sprawdź górną granicę temperatury i odporność na promienie UV. W praktyce spotyka się modele pracujące w zakresie od około -20 do 90°C, ale też mocniejsze wersje dochodzące do -30 do 130°C. To nie jest drobiazg techniczny, tylko realna różnica między spokojną eksploatacją a szybszym starzeniem obudowy. Gdy model jest już dobrany, można przejść do samego montażu.
Montaż bez niespodzianek
Największą zaletą takiego rozwiązania jest prosty montaż, ale tylko wtedy, gdy nie pomijasz podstaw. Żel nie naprawi źle dobranego przewodu, zbyt krótkiego odizolowania ani wilgoci zamkniętej w środku. Dlatego robię to zawsze według podobnej kolejności.
- Sprawdzam, czy przewód i liczba żył mieszczą się w zakresie konkretnego modelu.
- Przygotowuję końcówki kabli, usuwam zabrudzenia i upewniam się, że izolacja jest sucha.
- Wprowadzam przewody zgodnie z układem złącza i pilnuję właściwej długości odizolowania.
- Zamykam obudowę równomiernie, bez dociągania „na siłę”, bo to zwykle psuje uszczelnienie zamiast je poprawiać.
- Sprawdzam, czy przewód jest trzymany stabilnie i czy połączenie nie ma luzu mechanicznego.
W części modeli niewielkie wypchnięcie żelu na krawędziach jest normalne i świadczy o poprawnym domknięciu, ale to zależy od konstrukcji producenta. Nie warto więc oceniać wszystkiego po samym wyglądzie z zewnątrz. Lepszy jest krótki test ciągłości i oględziny złącza niż późniejsze szukanie przerwy w obwodzie. Skoro montaż jest już jasny, warto porównać to rozwiązanie z dwoma najczęstszymi alternatywami.
Żelowe złącze, wersja żywiczna czy zwykła hermetyczna złączka
To pytanie wraca bardzo często, bo wszystkie te rozwiązania „chronią kabel”, ale robią to inaczej. Różnica jest istotna, zwłaszcza gdy połączenie ma działać przez lata bez nadzoru. Poniższe zestawienie pokazuje to bez marketingu.
| Rozwiązanie | Mocne strony | Słabsze strony | Kiedy ma sens |
|---|---|---|---|
| Żelowe złącze kablowe | Szybki montaż, brak czasu schnięcia, dobra szczelność, prosty serwis przy właściwym doborze modelu. | Wymaga dokładnego dopasowania do przewodu i warunków pracy. | Ogrody, zewnętrzne odcinki kabli, fotowoltaika, miejsca trudno dostępne. |
| Izolacja żywiczna | Bardzo trwała i odporna, dobra przy wymagających, stałych połączeniach. | Więcej przygotowania i czas utwardzania. | Gdy liczy się długowieczność i nie przeszkadza wolniejszy montaż. |
| Zwykła hermetyczna złączka | Prosta i często tańsza, dobra do mniej wymagających układów. | Zwykle słabiej znosi cięższe warunki niż pełna mufa z żelem. | Proste połączenia w puszce lub pod osłoną, bez dużego obciążenia środowiskowego. |
Jeżeli zależy ci na szybkości i powtarzalności, żelowy wariant ma dużą przewagę. Jeżeli jednak instalacja jest bardzo obciążona mechanicznie albo masz dokładnie zaprojektowany system złączy, lepiej nie mieszać technologii. Właśnie na tym etapie najłatwiej popełnić kosztowny błąd, więc warto znać typowe potknięcia.
Błędy, które najczęściej psują szczelność
Najwięcej awarii nie bierze się z samego żelu, tylko z pośpiechu i złego doboru. Z mojej perspektywy najczęściej powtarzają się te same problemy:
- dobranie złącza do niewłaściwego przekroju przewodu,
- montaż na wilgotnym lub zabrudzonym kablu,
- zbyt krótka albo zbyt długa długość odizolowania,
- ignorowanie temperatury pracy i odporności na UV,
- użycie w miejscu, do którego producent nie przewidział danego modelu,
- brak odciążenia mechanicznego, przez co przewód ciągnie za złącze,
- mieszanie różnych typów przewodów bez sprawdzenia zgodności.
W praktyce jeden zły detal potrafi zniweczyć cały efekt. Jeżeli połączenie pracuje na zewnątrz, nie traktuję tego jak miejsca na „będzie dobrze”. To dokładnie ten moment, w którym warto poświęcić kilka minut więcej na sprawdzenie instrukcji i zakresów technicznych. Gdy te podstawy są pod kontrolą, pozostaje już tylko rozsądny wybór zakupu.
Co sprawdzić przed zakupem w 2026 roku
W 2026 roku sensowny wybór zaczyna się od karty technicznej, a nie od ceny na pierwszym miejscu. Na rynku widać szeroki rozrzut cenowy: popularne żelowe mufy kosztują mniej więcej od 85 do 227 zł brutto, zależnie od przekroju, liczby torów, materiału obudowy i serii producenta. To wystarczający sygnał, że różnice między modelami są realne, a nie kosmetyczne.
- Sprawdź zakres przekroju przewodów i liczbę żył.
- Przeczytaj, czy model jest przeznaczony do pracy na zewnątrz, w ziemi lub w strefie narażonej na wodę.
- Poszukaj informacji o odporności na UV i zakresie temperatur.
- Ustal, czy złącze jest fabrycznie wypełnione żelem, czy wymaga dodatkowych czynności przy montażu.
- Porównaj wymiary korpusu z miejscem, w którym ma się zmieścić połączenie.
- W instalacjach PV sprawdź zgodność z typem przewodów i złącz używanych w danym obwodzie.
Przy zakupie nie patrzę więc wyłącznie na klasę IP, bo sama liczba nie mówi jeszcze wszystkiego. Liczy się to, czy dany model ma pracować dokładnie tam, gdzie planujesz go zamknąć, i czy po kilku sezonach nadal będzie spełniał swoją funkcję. To prowadzi do ostatniej, praktycznej rzeczy: kiedy takie rozwiązanie rzeczywiście jest najlepszym wyborem.
Kiedy to rozwiązanie ma największy sens
Najbardziej cenię je tam, gdzie połączenie ma być szybkie, szczelne i możliwie odporne na warunki pogodowe, a serwis później będzie utrudniony. Właśnie wtedy żelowe złącze daje dobry kompromis między wygodą montażu a bezpieczeństwem eksploatacji. Jeśli kabel ma pracować na zewnątrz, w ogrodzie, przy fotowoltaice albo w miejscu narażonym na wilgoć, to zwykle jest to rozwiązanie warte uwagi.
Jeżeli jednak instalacja ma nietypowe obciążenie, bardzo duże przekroje, własny system złączy albo wymaga specjalistycznej ochrony mechanicznej, nie wybierałbym go automatycznie. W takich sytuacjach lepiej dobrać technologię do realnego obciążenia, a nie do samej wygody montażu. To właśnie ta różnica najczęściej decyduje, czy połączenie będzie po prostu dobrze zrobione, czy naprawdę bezproblemowe przez lata.
