Dobrze dobrane rodzaje przewodów elektrycznych decydują o bezpieczeństwie, trwałości i wygodzie montażu. Ja zaczynam zawsze od pytania, gdzie dany przewód będzie pracował: w ścianie, w ziemi, na zewnątrz czy przy urządzeniu ruchomym. W tym tekście porządkuję najważniejsze typy, pokazuję jak czytać oznaczenia i wyjaśniam, które rozwiązanie ma sens w domu, garażu oraz przy fotowoltaice.
Najważniejsze różnice sprowadzają się do budowy, miejsca montażu i obciążenia prądowego
- Kabel ma wspólną powłokę ochronną, a przewód nie zawsze - to ważne przy doborze do ziemi, zewnątrz i stref narażonych na uszkodzenia.
- W domu najczęściej spotyka się przewody instalacyjne typu YDY i YDYp, a przy większej odporności na warunki zewnętrzne - YKY.
- Do szaf, rozdzielnic i połączeń wewnętrznych używa się często przewodów jednożyłowych H07V-U, H07V-R i H07V-K.
- Przy fotowoltaice standardem są przewody DC klasy H1Z2Z2-K, odporne na UV, ozon i pogodę.
- O wyborze przekroju decydują nie tylko moc urządzenia, ale też długość trasy, sposób ułożenia i temperatura otoczenia.
- Kolory żył nie są przypadkowe: żółto-zielony to ochronny, niebieski neutralny, a brązowy, czarny i szary zwykle oznaczają fazy.
Czym przewód różni się od kabla i dlaczego to ma znaczenie
W praktyce te słowa bywają używane zamiennie, ale technicznie nie oznaczają tego samego. Przewód może być pojedynczy, jedno- lub wielożyłowy, a kabel to izolowany przewód otoczony wspólną powłoką, która lepiej chroni go przed wilgocią, uszkodzeniami mechanicznymi i innymi warunkami pracy. Ja traktuję tę różnicę bardzo praktycznie: jeśli element ma pracować w trudniejszym środowisku, sama izolacja żyły zwykle nie wystarczy.
W domowych instalacjach najczęściej spotyka się miedź, bo dobrze przewodzi prąd i łatwo ją montować. Aluminium pojawia się częściej w większych liniach zasilających i tam, gdzie liczy się masa lub koszt, ale wymaga staranniejszego podejścia do połączeń. W materiałach ZPE ten podział jest pokazany jasno: przewód może być drutem, linką albo szyną, a kabel to już przewód izolowany z dodatkową powłoką ochronną.
| Cecha | Przewód | Kabel |
|---|---|---|
| Budowa | Jedna żyła albo kilka żył w izolacji | Przewód z dodatkową wspólną powłoką ochronną |
| Odporność na warunki | Zależy od typu i osłony montażowej | Zwykle lepsza ochrona przed wilgocią i uszkodzeniami |
| Typowe zastosowanie | Szafy, rozdzielnice, instalacje wewnętrzne, połączenia | Zasilanie stałe, zewnętrzne trasy, ziemia, bardziej wymagające miejsca |
Kiedy już rozdzielę kabel od przewodu, łatwiej przejść do praktyki: które typy najczęściej spotyka się w domu, garażu i instalacji PV.

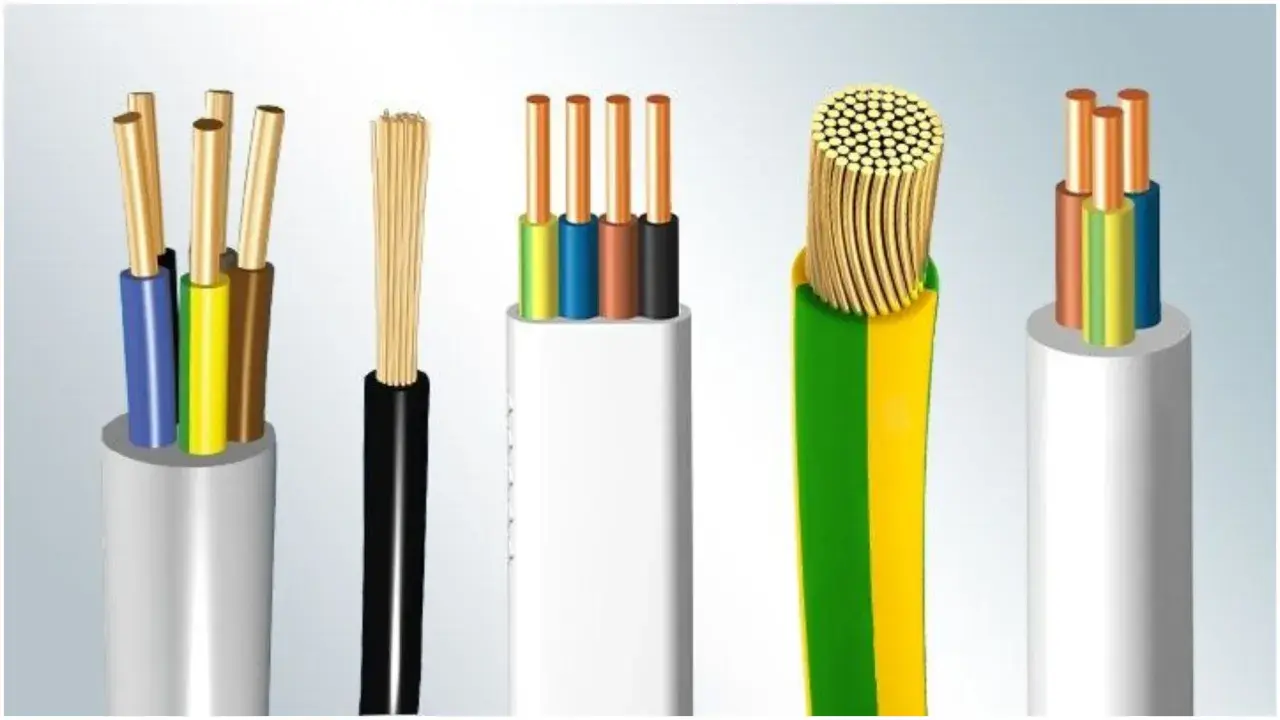

Najczęściej spotykane typy w instalacjach domowych i przy osprzęcie
Tu zaczyna się część, która naprawdę pomaga przy zakupie. Sam zapis na izolacji niewiele daje, jeśli nie wiesz, do czego dany wyrób został zaprojektowany. Katalog Tele-Foniki pokazuje ten podział bardzo konkretnie: osobno wymienia przewody budowlane do wnętrz i na zewnątrz, a osobno kable przeznaczone do trudniejszych warunków pracy.
| Typ | Budowa | Gdzie się sprawdza | Kiedy uważać |
|---|---|---|---|
| H07V-U | Jednożyłowy, PVC, sztywniejsza żyła | Rozdzielnice, stałe połączenia, prosty montaż wewnętrzny | Nie tam, gdzie potrzebna jest duża elastyczność |
| H07V-R | Jednożyłowy, PVC, żyła wielodrutowa klasy 2 | Stałe instalacje, gdzie przydaje się nieco większa podatność na układanie | To nadal nie jest typowy przewód do intensywnego ruchu |
| H07V-K | Jednożyłowy, PVC, żyła giętka klasy 5 | Szafy sterownicze, rozdzielnice, połączenia wewnętrzne, miejsca o mniejszym promieniu gięcia | Wymaga poprawnego zakończenia i dobrania do osprzętu |
| YDY / YDYp | Przewód instalacyjny z izolacją i powłoką PVC | Typowa instalacja domowa pod tynkiem i nad tynkiem | Nie należy go traktować jak rozwiązania do ciężkich warunków zewnętrznych bez dodatkowej ochrony |
| YKY | Kabel energetyczny 0,6/1 kV z powłoką PVC | Trasy stałe, zewnętrzne, podziemne, zasilanie budynków i odbiorników | To nie jest przewód do urządzeń ruchomych |
| H07RN-F | Giętki kabel gumowy do pracy mechanicznej | Narzędzia, przedłużacze, sprzęt mobilny, warsztat, budowa | Nie mylić z przewodem instalacyjnym do układania na stałe w ścianie |
| H1Z2Z2-K | Przewód solarny, linka giętka, odporna na UV i warunki atmosferyczne | Łączenie modułów PV i obwody DC po stronie dachu | Nie zastępuje zwykłego przewodu instalacyjnego w dowolnym miejscu |
W praktyce najczęściej wygrywają trzy rodziny: YDYp w ścianie, YKY na zewnątrz i H07RN-F przy sprzęcie ruchomym. Do tego dochodzi H1Z2Z2-K, który w fotowoltaice ma zupełnie inną rolę niż klasyczny przewód instalacyjny. To ważne, bo przy złym wyborze problem nie wyjdzie od razu - często dopiero po czasie, gdy izolacja zaczyna się starzeć albo połączenie robi się za gorące.
Sama nazwa typu nie wystarcza, więc dalej rozpisuję, jak czytać oznaczenia i co z nich wynika w codziennej pracy.
Jak czytać oznaczenia na przewodach
Oznaczenie przewodu to skrót techniczny, a nie marketingowy szyfr. Kiedy rozumiem jego logikę, nie muszę zgadywać, czy mam do czynienia z żyłą sztywną, giętką, solarną czy przeznaczoną do układania na stałe. To oszczędza czas i ogranicza kosztowne pomyłki.
| Zapis | Co oznacza w praktyce | Dlaczego to ważne |
|---|---|---|
| H07V-U | Przewód harmonizowany 450/750 V, PVC, żyła klasy 1 | Sztywniejszy i wygodny tam, gdzie liczy się prosty montaż |
| H07V-K | Przewód harmonizowany 450/750 V, PVC, żyła klasy 5 | Giętki, łatwiejszy do prowadzenia w szafach i rozdzielnicach |
| YDYp 3x2,5 | Trzy żyły o przekroju 2,5 mm², wersja płaska | Od razu widać liczbę żył, przekrój i formę przewodu |
| YKY 5x10 | Kabel pięciożyłowy o przekroju 10 mm² | Typowy zapis dla mocniejszych obwodów zasilających |
| 3G2,5 | Trzy żyły, w tym żyła ochronna | Litera G mówi, że w środku jest przewód ochronny |
| 3x2,5 | Trzy żyły bez wydzielonej żyły ochronnej | Nie wolno tego mylić z wersją 3G |
| 0,6/1 kV | Napięcie znamionowe kabla | Istotne przy zasilaniu stałym, w ziemi i na zewnątrz |
W materiałach ZPE standard kolorów żył jest opisany bardzo prosto: żółto-zielony to żyła ochronna, niebieski neutralna, a brązowy, czarny lub szary są przeznaczone dla faz. Ja zawsze trzymam się tej logiki, bo późniejsze poprawki przy źle oznaczonym przewodzie potrafią zająć więcej czasu niż sam montaż.
Po oznaczeniach trzeba jeszcze ocenić przekrój, bo to on w największym stopniu wpływa na bezpieczeństwo i spadek napięcia na dłuższej trasie.
Jaki przekrój wybrać i kiedy trzeba go zwiększyć
Przekrój nie jest detalem, który można „wziąć na oko”. Zbyt mały przewód grzeje się, powoduje większe spadki napięcia i szybciej się starzeje, a zbyt duży bywa po prostu niepotrzebnie drogi i trudniejszy w montażu. Ja patrzę na przekrój zawsze razem z długością trasy, sposobem ułożenia i zabezpieczeniem obwodu.
| Przekrój | Najczęstsze zastosowanie | Praktyczny komentarz |
|---|---|---|
| 1,5 mm² | Oświetlenie, lekkie obwody sterujące | Często wystarcza tam, gdzie obciążenie jest niewielkie i trasa krótka |
| 2,5 mm² | Gniazda ogólnego przeznaczenia | To najczęstszy wybór w instalacjach mieszkaniowych |
| 4 mm² | Mocniejsze obwody, krótsze zasilania o większym poborze | Przydaje się tam, gdzie 2,5 mm² zaczyna być zbyt ciasne prądowo lub zbyt długie trasowo |
| 6 mm² | Płyty grzewcze, pompy ciepła, ładowarki EV, zasilanie trójfazowe | Często wybierany przy większej mocy lub dłuższym odcinku |
Najważniejsze jest to, że te wartości są punktem startowym, a nie uniwersalną receptą. Dwa przewody o tym samym przekroju mogą pracować zupełnie inaczej, jeśli jeden leży w ścianie, drugi w rurze, a trzeci jest prowadzony razem z kilkoma innymi obwodami. Dlatego przy dłuższych odcinkach, na przykład do garażu, ogrodu albo rozdzielnicy oddalonej od punktu zasilania, przekrój często trzeba podnieść o jeden stopień.
Gdy mam do czynienia z PV albo zasilaniem zewnętrznym, dochodzi jeszcze UV, temperatura i odporność mechaniczna, więc sam przekrój to dopiero połowa decyzji.

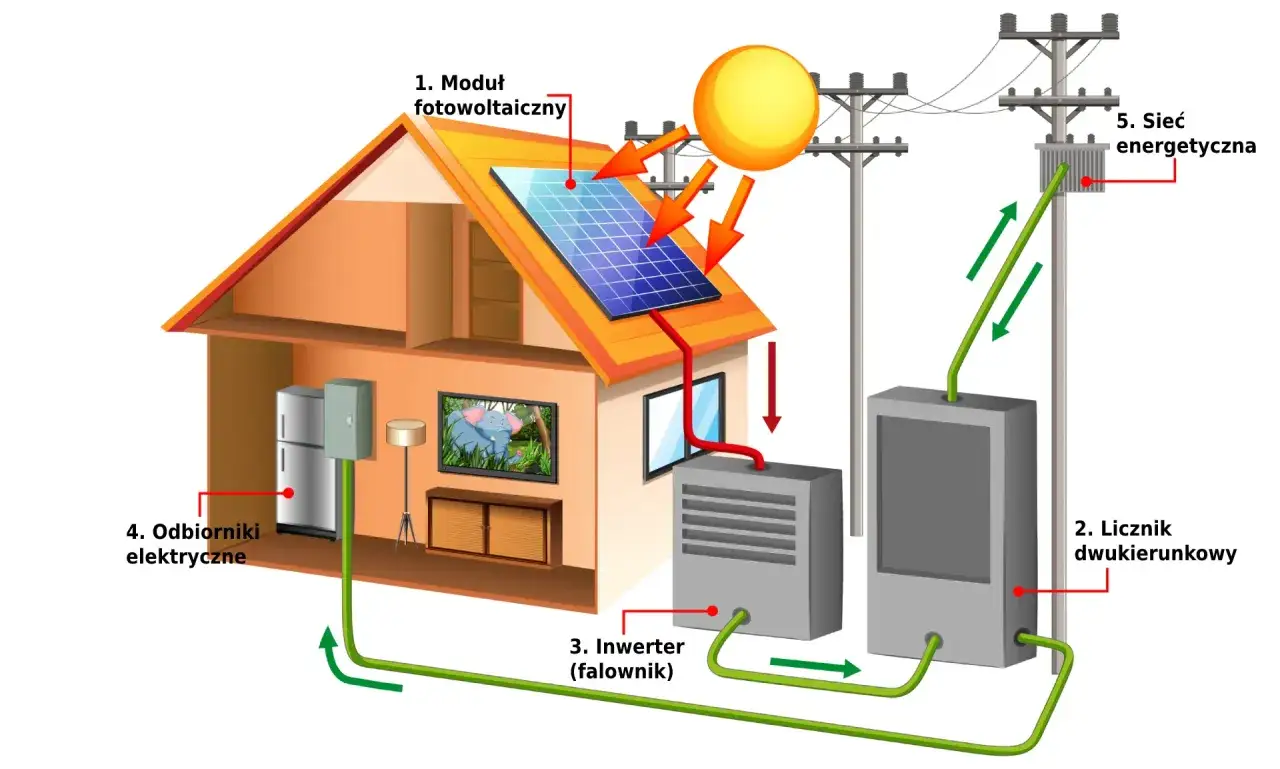

Przewody do fotowoltaiki i pracy na zewnątrz
W instalacjach fotowoltaicznych nie używam zwykłego przewodu instalacyjnego „bo też przewodzi prąd”. Po stronie DC liczą się inne warunki niż w ścianie: wysoka temperatura pod modułami, promieniowanie UV, ozon, zmienna pogoda i możliwość prowadzenia trasy na dachu lub w gruncie. Tu właśnie dobrze sprawdza się H1Z2Z2-K, czyli przewód solarny projektowany do pracy z modułami PV.
| Fragment instalacji | Typowe rozwiązanie | Po co właśnie taki przewód |
|---|---|---|
| Stringi paneli po stronie DC | H1Z2Z2-K | Odporność na UV, pogodę, ozon i warunki na dachu |
| Połączenie od inwertera do rozdzielnicy lub zasilania budynku | YKY lub inny kabel do instalacji stałej | Lepsza ochrona przy trasie zewnętrznej i przy układaniu w ziemi |
| Sprzęt przenośny przy montażu | H07RN-F | Lepsza odporność na zginanie i obciążenia mechaniczne |
W praktyce przewody solarne są projektowane do pracy w szerokim zakresie temperatur, a wersje spotykane na rynku mają zwykle napięcie znamionowe rzędu 1000/1000 V AC i 1500 V DC, zależnie od systemu. Ważna jest też odporność na promieniowanie UV i możliwość prowadzenia na zewnątrz, a w części rozwiązań nawet bezpośrednio w gruncie. Jednocześnie nie traktuję ich jako przewodu do wszystkiego - jeśli wymagają ochrony przed wodą, złącze, trasa i sposób montażu muszą być dobrane równie starannie jak sam kabel.
Najwięcej błędów widać nie w katalogu, tylko na budowie albo po kilku latach pracy instalacji, dlatego teraz przechodzę do rzeczy, które psują efekt najczęściej.
Najczęstsze błędy przy wyborze i montażu
- Użycie przewodu instalacyjnego tam, gdzie potrzebny jest kabel zewnętrzny. Taki wybór oszczędza na starcie, ale zwykle skraca żywotność instalacji.
- Mylenie przewodu giętkiego z instalacyjnym. H07V-K dobrze znosi prowadzenie w rozdzielnicy, ale nie jest automatycznie uniwersalnym rozwiązaniem do każdego miejsca na zewnątrz.
- Ignorowanie koloru żył. Zamiana neutralnego z ochronnym albo użycie zielono-żółtej żyły jako fazy to błąd, którego nie wolno normalizować.
- Zaniżanie przekroju. Urządzenie może działać, ale przewód będzie pracował na granicy swoich możliwości i szybciej się zużyje.
- Zbyt ciasne prowadzenie i za mały promień gięcia. To szczególnie groźne przy kablach wielożyłowych, solarach i przewodach gumowych.
- Dobór niepasujących końcówek i złączek. Żyła wielodrutowa i jednodrutowa nie zawsze zachowują się tak samo przy zaciskaniu.
Jeśli miałbym wskazać jeden praktyczny wniosek, to byłby prosty: najczęstsze awarie biorą się nie z samego materiału, tylko z użycia dobrego przewodu w złym miejscu. Dlatego przed zakupem wolę przejść przez krótką listę kontrolną zamiast ufać wyłącznie nazwie z etykiety.
Co sprawdzić przed zakupem, żeby instalacja nie była prowizorką
- Gdzie przewód będzie pracował: w ścianie, na zewnątrz, w ziemi, na dachu czy przy urządzeniu ruchomym.
- Czy potrzebujesz przewodu jednożyłowego, wielożyłowego, czy pełnego kabla z powłoką ochronną.
- Jaki jest wymagany przekrój i czy trasa nie jest na tyle długa, że trzeba go zwiększyć.
- Czy żyły mają właściwe oznaczenia kolorystyczne i czy przewód ma żyłę ochronną.
- Czy wyrób jest odporny na UV, wilgoć, temperaturę i ewentualnie ogień, jeśli warunki tego wymagają.
- Czy końcówki, złącza i osprzęt są zgodne z typem żyły: sztywną, wielodrutową albo giętką.
Jeśli patrzę na instalację bez emocji, a z punktu widzenia warunków pracy, wybór robi się prostszy: do ściany biorę przewód instalacyjny, do ziemi i zewnątrz kabel o odpowiedniej odporności, do pracy ruchomej elastyczny przewód gumowy, a do PV przewód solarny. To właśnie ten porządek decyduje, czy instalacja będzie bezpieczna i trwała przez lata.
