Obciążalność prądowa przewodów - Dobierz przekrój bez błędów!

Ernest Jabłoński 29 lipca 2026

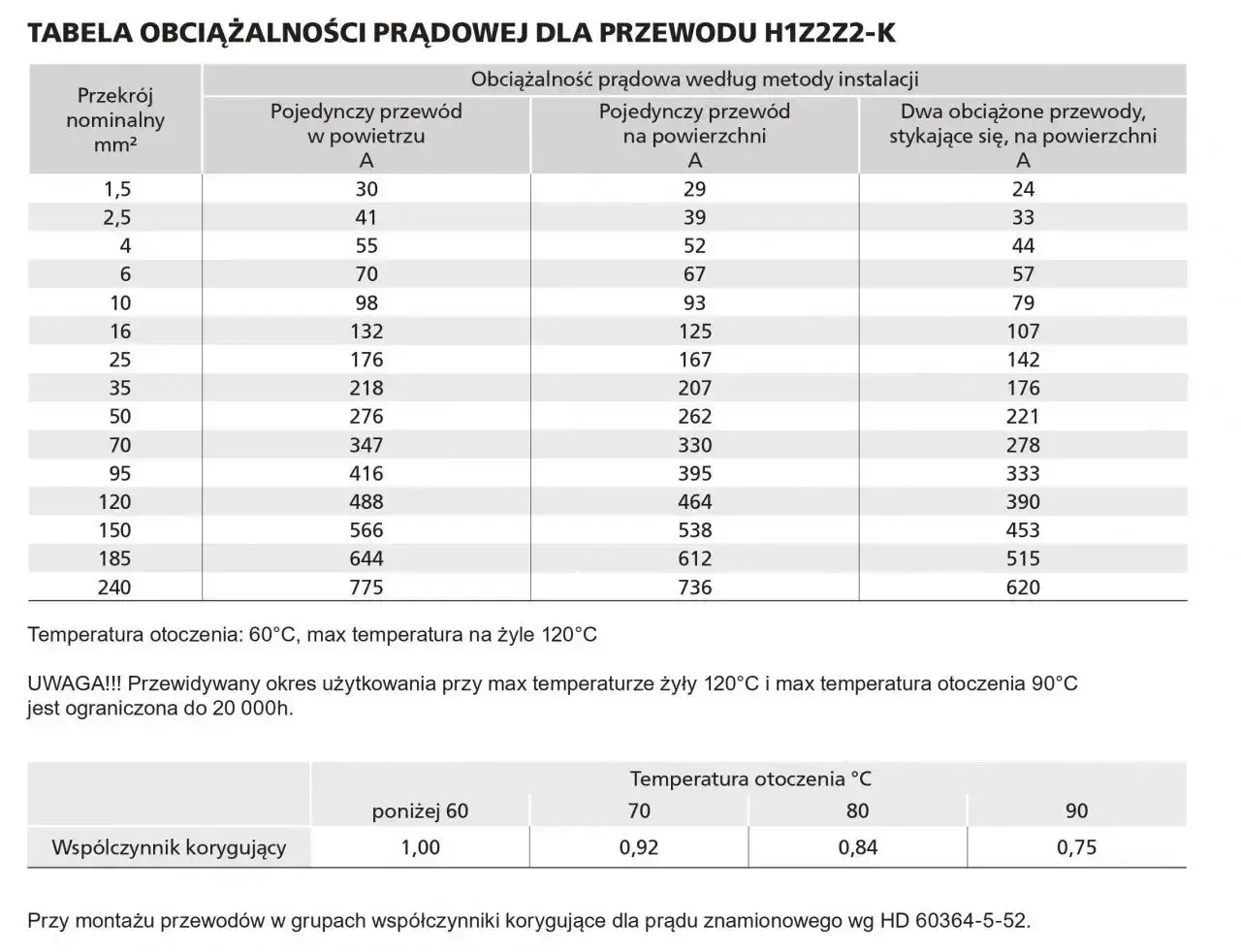

Tabela obciążalności prądowej przewodów H1Z2Z2-K pokazuje wytrzymałość prądową przewodów w zależności od przekroju i metody instalacji.

Spis treści

Przewód trzeba dobrać nie tylko do mocy urządzenia, ale też do sposobu ułożenia, temperatury otoczenia i długości trasy. To właśnie dlatego temat obciążalności prądowej bywa bardziej praktyczny niż sama teoria o przekroju żyły: ten sam kabel może bez problemu pracować w jednym miejscu, a w innym wymagać już wyraźnie większego zapasu. W instalacjach domowych i fotowoltaicznych decyduje nie tylko to, ile prądu płynie, ale też jak skutecznie przewód oddaje ciepło.

Najważniejsze rzeczy, które trzeba sprawdzić przed doborem przewodu

  • Obciążalność zależy nie tylko od przekroju, ale też od temperatury, sposobu ułożenia i liczby żył obciążonych.
  • W praktyce projektowej punktem odniesienia bywa 25°C w pomieszczeniach i nawet 40°C dla przewodów narażonych na słońce.
  • Dobór robi się w trzech krokach: prąd obciążenia, zabezpieczenie, potem korekty za warunki pracy.
  • Za mały przekrój podnosi temperaturę, przyspiesza starzenie izolacji i zwiększa spadek napięcia.
  • W fotowoltaice szczególnie ważne są odcinki na dachu, w wiązkach i przy falowniku, bo tam temperatura potrafi zjadać zapas.

Tabela obciążalności prądowej przewodów H1Z2Z2-K pokazuje wytrzymałość prądową przewodów w zależności od przekroju i metody instalacji.

Od czego zależy wytrzymałość prądowa przewodów

Obciążalność prądowa to po prostu bezpieczny, długotrwały prąd, jaki przewód może przewodzić bez przekroczenia temperatury pracy izolacji. To ważne rozróżnienie, bo przewód może chwilowo znieść dużo więcej, ale instalację projektuje się pod pracę ciągłą, a nie pod krótkie skoki. Gdy przekrój jest zbyt mały, rośnie temperatura żyły, izolacja starzeje się szybciej, a zabezpieczenie może zacząć działać w najmniej wygodnym momencie.

Ja patrzę na to jeszcze prościej: przewód nie „przenosi amperów”, tylko odprowadza ciepło. Im gorsze warunki chłodzenia, tym mniejszy prąd można mu bezpiecznie pozwolić przewodzić. Z tego powodu ta sama żyła może być poprawna w jednej instalacji i za słaba w drugiej, mimo identycznego przekroju.

LAPP przypomina, że bazowy punkt odniesienia dla ułożenia w powietrzu to 30°C otoczenia, a polskie opracowania projektowe dla przewodów zewnętrznych uwzględniają nawet 40°C w słońcu. To dobrze pokazuje, że temperatura nie jest dodatkiem do obliczeń, tylko jednym z głównych parametrów.

Czynnik Co robi z obciążalnością Co sprawdzam w praktyce
Temperatura otoczenia Wyższa temperatura obniża dopuszczalny prąd Pomieszczenie, dach, rura, rozdzielnica, słońce
Sposób ułożenia Przewód w powietrzu zwykle oddaje ciepło lepiej niż w rurze lub w wiązce Swobodne prowadzenie, peszel, koryto, ziemia
Liczba obciążonych żył Im więcej żył pracuje jednocześnie, tym większe nagrzewanie Jedna faza, trzy fazy, przewody wspólne
Grupowanie przewodów Wiązki i koryta kablowe obniżają obciążalność przez wzajemne dogrzewanie Ile obwodów biegnie razem i jak blisko siebie
Materiał żyły Miedź i aluminium nie mają tej samej przewodności Nie porównuję ich 1:1 i sprawdzam zakończenia
Izolacja Różne materiały znoszą różną temperaturę pracy PVC, XLPE, przewody odporne na UV i warunki zewnętrzne
Ułożenie w ziemi Znaczenie ma także rezystywność gruntu i głębokość ułożenia Rodzaj gruntu, wilgotność, nasłonecznienie, ilość kabli w pobliżu

Gdy dojdzie jeszcze jedna zmienna, robi się naprawdę ciekawie: długość trasy. I właśnie tu wielu inwestorów pierwszy raz zauważa, że przewód może być „dobrany na ampery”, a mimo to nadal sprawiać problemy.

Długość trasy i spadek napięcia potrafią zmienić cały dobór

Długość przewodu nie zmienia samej obciążalności tablicowej, ale zmienia to, co dzieje się w realnym obwodzie. Im dalej biegnie prąd, tym większe są straty na rezystancji żyły i tym trudniej utrzymać napięcie na końcu trasy. W praktyce przy dłuższych odcinkach często trzeba zwiększyć przekrój nie dlatego, że przewód „nie wytrzyma amperów”, tylko dlatego, że spadek napięcia i straty cieplne staną się zbyt duże.

W projektach niskonapięciowych zwykle kontroluje się zarówno obciążalność, jak i spadek napięcia. Projektowo spotyka się kilka procent zapasu, najczęściej około 3% dla oświetlenia i do 5% dla innych odbiorów, ale przy instalacjach fotowoltaicznych oraz długich torach DC trzeba patrzeć na wymagania konkretnego odcinka, a nie na jedną uniwersalną liczbę. To dlatego dwóch przewodów o identycznym przekroju nie wolno traktować jak wymiennych bez sprawdzenia długości trasy.

Jeśli obwód ma zasilać mocniejszy odbiornik albo falownik oddalony od rozdzielnicy, ja zwykle najpierw liczę spadek napięcia, a dopiero potem patrzę na samą tabelę obciążalności. Sam prąd to za mało, żeby podjąć dobrą decyzję.

Jak dobrać przekrój bez zgadywania

Najpewniejszy schemat jest prosty: najpierw obliczam prąd obciążenia IB, potem dobieram zabezpieczenie In, a na końcu sprawdzam, czy przewód ma odpowiednią obciążalność Iz. W praktyce pilnuję zasady IB ≤ In ≤ Iz. Jeśli którykolwiek z tych warunków nie jest spełniony, układ trzeba poprawić, a nie „ratować” na oko.

Przy doborze startuję od mocy urządzenia. Dla obwodu jednofazowego można orientacyjnie policzyć prąd ze wzoru I ≈ P / U, a dla trójfazowego z I ≈ P / (√3 · U · cosφ). To nie zastępuje pełnego projektu, ale szybko pokazuje rząd wielkości i od razu zdradza, czy mówimy o 10 A, 20 A czy raczej 40 A.

  • Dla 3 kW przy 230 V wychodzi około 13 A.
  • Dla 5 kW przy 230 V wychodzi około 22 A.
  • Dla 11 kW w 3 fazach prąd na fazę jest wyraźnie niższy niż w jednofazie przy tej samej mocy, dlatego trójfazowość często rozwiązuje problem z przegrzewaniem przewodów.

Potem sprawdzam temperaturę otoczenia, sposób ułożenia, liczbę obciążonych żył i to, czy przewód nie biegnie w zwartej wiązce z innymi. Dopiero na końcu porównuję wynik z tabelą obciążalności i dobieram większy przekrój, jeśli wychodzą współczynniki korekcyjne. Właśnie ten etap najczęściej odróżnia dobry dobór od sytuacji, w której „na papierze wyglądało dobrze”.

Jak czytać orientacyjne wartości dla popularnych przekrojów

W praktyce najczęściej zaczyna się od miedzi, bo to ona dominuje w instalacjach budynkowych i w wielu obwodach PV. Poniższe wartości traktuję jako orientacyjne: pokazują rząd wielkości, ale nie zastępują tabel dla konkretnego sposobu ułożenia, temperatury i izolacji. Widziałem już zbyt wiele sporów o to, czy „2,5 mm² wystarczy”, żeby udawać, że jedna liczba załatwia temat.

Przekrój Cu Orientacyjna obciążalność Typowe zastosowanie
1,5 mm² około 16-24 A oświetlenie, lekkie obciążenia, krótkie trasy
2,5 mm² około 20-32 A gniazda, drobne odbiory, krótsze odcinki z zapasem
4 mm² około 25-42 A mocniejsze urządzenia, zasilanie pomocnicze, część torów falownika
6 mm² około 40-54 A większe obciążenia, dłuższe odcinki, zasilanie o wyższym prądzie
10 mm² około 61-73 A główne zasilanie, dłuższe trasy, większy margines bezpieczeństwa

Najbardziej praktyczna zasada jest prosta: jeśli obwód pracuje blisko górnej granicy albo w trudnych warunkach, wybieram większy przekrój. Taki zapas zwykle kosztuje mniej niż późniejsze poprawki, a w instalacji elektrycznej poprawka po tynku albo na dachu prawie zawsze jest droższa niż spokojny dobór na starcie.

Z tych samych powodów inaczej patrzę na przewód prowadzony w chłodnej rozdzielnicy, a inaczej na ten, który leży w nasłonecznionym korycie kablowym albo w zwartej wiązce przy falowniku. To właśnie warunki pracy, a nie sam nadruk na izolacji, decydują o realnym marginesie.

Co zmienia się w instalacjach fotowoltaicznych

W PV przewody często pracują w najgorszym dla siebie środowisku: wysoka temperatura na dachu, promieniowanie UV, odcinki prowadzone w wiązkach i długie trasy do falownika. Z punktu widzenia obciążalności to znaczy tyle, że nie wystarczy znać prąd stringu. Trzeba jeszcze uwzględnić warunki montażu i to, że przewody DC bywają obciążone niemal bez przerwy przez wiele godzin.

  • Na dachu temperatura otoczenia bywa wyższa niż w rozdzielnicy, więc obciążalność spada szybciej.
  • W torach DC liczy się także spadek napięcia, szczególnie przy dłuższych trasach do falownika.
  • Jeżeli kilka stringów biegnie razem, przewody wzajemnie się dogrzewają.
  • Zaciski, złączki i końcówki muszą pasować do przekroju, bo źle zaciśnięte połączenie grzeje się częściej niż sam odcinek kabla.

W poradniku elektro.info do fotowoltaiki spotyka się limit około 1% na odcinku falownik–punkt przyłączenia i około 5% dla całego toru zasilania. To dobrze pokazuje, że w PV przekrój dobiera się nie tylko „na ampery”, ale też pod sprawność i jakość pracy całej instalacji.

Jeśli więc dach jest gorący, trasa długa, a przewód idzie w zwartej wiązce, ja zwykle wolę od razu założyć bardziej konserwatywny przekrój niż liczyć na to, że warunki będą idealne przez cały sezon.

Najczęstsze błędy, które przepalają zapas

Najgorsze błędy są zwykle banalne. Nie wynikają z braku wiedzy o kablach, tylko z pomijania jednego czynnika, który potem robi całą różnicę.

  • Dobór wyłącznie po mocy odbiornika, bez sprawdzenia temperatury i sposobu ułożenia.
  • Traktowanie przewodu w powietrzu, w peszlu i w zwartej wiązce tak, jakby miał identyczne warunki chłodzenia.
  • Ignorowanie długości trasy i spadku napięcia przy dłuższych odcinkach.
  • Zakładanie, że większy przekrój automatycznie rozwiąże problem, nawet jeśli zaciski, końcówki albo zabezpieczenie są dobrane źle.
  • Łączenie kilku obwodów w jedną gorącą wiązkę bez przeliczenia współczynników korekcyjnych.

W praktyce najczęściej przegrywa nie przewód, tylko założenie, że „wystarczy patrzeć na ampery”. To właśnie ten skrót myślowy prowadzi do przegrzewania izolacji, zadziałań zabezpieczeń i późniejszych poprawek, których można było uniknąć na etapie projektu.

Jeśli chcę mieć spokój na lata, sprawdzam cały tor: przewód, zabezpieczenie, końcówki i warunki ułożenia. Dopiero wtedy wiem, że instalacja ma realny margines, a nie tylko poprawnie wygląda na schemacie.

Co sprawdzam przed uruchomieniem, żeby kabel nie pracował na granicy

Przed oddaniem instalacji robię krótki przegląd, który w praktyce oszczędza najwięcej kłopotów. Nie chodzi o skomplikowaną teorię, tylko o kilka punktów, które łatwo pominąć, gdy goni termin.

  • Czy prąd obciążenia zgadza się z zabezpieczeniem i obciążalnością przewodu.
  • Czy najcieplejszy odcinek nie biegnie w zbyt gęstej wiązce.
  • Czy połączenia są dobrze zaciśnięte i dokręcone.
  • Czy spadek napięcia mieści się w założonym limicie.
  • Czy przewód ma zapas także po uwzględnieniu temperatury sezonu letniego.

W instalacjach domowych i PV najbardziej opłaca się myśleć o przewodzie jak o elemencie termicznym, a nie wyłącznie elektrycznym. Kiedy patrzę na obciążalność w ten sposób, decyzje o przekroju stają się prostsze, a ryzyko przegrzewania wyraźnie mniejsze.

FAQ - Najczęstsze pytania

Obciążalność prądowa to maksymalny, bezpieczny prąd, jaki przewód może przewodzić długotrwale, nie przekraczając dopuszczalnej temperatury izolacji. Jest kluczowa dla bezpieczeństwa i trwałości instalacji elektrycznej, zapobiegając przegrzewaniu i przyspieszonemu starzeniu się izolacji.

Na obciążalność prądową wpływa wiele czynników, m.in. przekrój żyły, temperatura otoczenia, sposób ułożenia (np. w powietrzu, w rurze, w wiązce), liczba obciążonych żył, materiał izolacji oraz długość trasy, która wpływa na spadek napięcia.

Wyższa temperatura otoczenia obniża zdolność przewodu do oddawania ciepła, co bezpośrednio zmniejsza jego dopuszczalną obciążalność prądową. W instalacjach fotowoltaicznych na dachach, gdzie temperatury są wysokie, ten czynnik ma kluczowe znaczenie.

Długość przewodu nie zmienia jego tablicowej obciążalności, ale znacząco wpływa na spadek napięcia. Przy dłuższych trasach, aby utrzymać napięcie w dopuszczalnych granicach i zminimalizować straty, często konieczne jest zastosowanie przewodu o większym przekroju, niż wynikałoby to tylko z prądu obciążenia.

Najczęstsze błędy to dobór przewodu wyłącznie na podstawie mocy odbiornika, ignorowanie temperatury i sposobu ułożenia, pomijanie wpływu długości trasy na spadek napięcia oraz traktowanie przewodów w wiązkach tak samo jak swobodnie ułożonych.
