Kabel YAKXS sprawdza się tam, gdzie potrzebne jest trwałe zasilanie stałych instalacji, także na zewnątrz i w ziemi. W praktyce to rozwiązanie często wybierane do przyłączy, rozdzielnic, obiektów przemysłowych i części instalacji fotowoltaicznych po stronie AC. Poniżej wyjaśniam, z czego jest zbudowany, kiedy ma sens i na co uważać przy doborze.
To kabel do stałych tras zasilających, a nie uniwersalny przewód do wszystkiego
- To kabel elektroenergetyczny do stałych instalacji, więc nie nadaje się do połączeń ruchomych.
- Łączy żyły aluminiowe, izolację XLPE i zewnętrzną powłokę PVC, co daje dobrą odporność w instalacjach budowlanych i zewnętrznych.
- Najczęściej pracuje w zakresie 0,6/1 kV i w temperaturze żyły do +90°C.
- Można go prowadzić wewnątrz, na zewnątrz, w kanałach kablowych i w gruncie, ale trasa musi być poprawnie zaprojektowana.
- W instalacjach PV zwykle trafia na stronę AC; do stringów DC stosuje się przewody typowo solarne.
- Przy aluminium szczególnie ważne są końcówki, zaciski i moment dokręcenia.
Czym jest kabel YAKXS i co oznacza to oznaczenie
Najkrócej mówiąc, to kabel elektroenergetyczny z żyłami aluminiowymi, izolacją z XLPE i zewnętrzną powłoką PVC. Nie rozbijam oznaczenia na siłę na wszystkie litery, bo z punktu widzenia projektu ważniejsze jest to, jak kabel pracuje, niż sama nazwa handlowa.
W praktyce liczą się trzy rzeczy: aluminium, izolacja XLPE i powłoka PVC. Aluminium obniża masę i zwykle koszt materiału, XLPE poprawia odporność cieplną, a PVC chroni całość w warunkach budowlanych i zewnętrznych. Jeśli widzisz wersję z dopiskiem żo, oznacza to żyłę ochronną zielono-żółtą, przydatną tam, gdzie układ instalacji tego wymaga.
| Element | Co daje w praktyce |
|---|---|
| Żyły aluminiowe | Niższa masa i zwykle korzystniejsza cena, ale trzeba dobrać właściwy przekrój i osprzęt do aluminium. |
| Izolacja XLPE | Lepsza odporność na temperaturę niż w prostych rozwiązaniach PVC, co pomaga przy stałej pracy pod obciążeniem. |
| Zewnętrzna powłoka PVC | Ochrona mechaniczna i środowiskowa, ważna przy prowadzeniu kabla na zewnątrz i w ziemi. |
| Wersja z żo | Ułatwia realizację układów, w których potrzebna jest żyła ochronna w samej konstrukcji kabla. |
To dobry punkt wyjścia, ale o realnym wyborze decydują jeszcze parametry pracy i sposób ułożenia, więc przechodzę do liczb, które naprawdę warto sprawdzić przed zamówieniem.
Parametry, które realnie decydują o wyborze
Ja patrzę na ten kabel przez konkretne dane techniczne, a nie przez samą nazwę z katalogu. W kartach produktowych spotyka się zwykle napięcie znamionowe 0,6/1 kV, temperaturę pracy żyły do +90°C, dopuszczalną temperaturę zwarciową do +250°C oraz temperaturę układania od -5°C. Zakres przekrojów zależy od producenta, ale praktycznie najczęściej mówimy o klasie od 16 do 240 mm², a w niektórych liniach także szerzej.
| Parametr | Typowa wartość | Dlaczego ma znaczenie |
|---|---|---|
| Napięcie znamionowe | 0,6/1 kV | To kabel do niskiego napięcia, czyli do typowych instalacji zasilających. |
| Temperatura pracy żyły | do +90°C | Wpływa na obciążalność i bezpieczeństwo pracy przy długotrwałym obciążeniu. |
| Temperatura zwarciowa | do +250°C | Pokazuje odporność na krótkotrwałe przeciążenia i zakłócenia w sieci. |
| Temperatura układania | od -5°C | Przy chłodzie kabel twardnieje i łatwiej go uszkodzić podczas montażu. |
| Promień gięcia | zwykle 12-15 x średnica zewnętrzna | Zbyt ciasny łuk potrafi uszkodzić izolację i przyspieszyć awarię. |
| Zakres przekrojów | najczęściej 16-240 mm² | Od przekroju zależy obciążalność prądowa i spadek napięcia na trasie. |
Jednego parametru nie wolno czytać w oderwaniu od pozostałych: obciążalność prądowa zależy nie tylko od przekroju, ale też od sposobu ułożenia, temperatury otoczenia, liczby kabli w wiązce i tego, czy trasa biegnie w gruncie, w rurze czy w powietrzu. Skoro to mamy uporządkowane, przechodzę do miejsca, w którym ten kabel faktycznie pracuje najlepiej.
Gdzie sprawdza się w praktyce
W budownictwie i energetyce ten kabel ma sens wszędzie tam, gdzie trasa ma być stała i odporna na otoczenie. Najczęściej widzę go przy zasilaniu rozdzielnic, między budynkami, w kanałach kablowych oraz w odcinkach prowadzonych w gruncie. W instalacjach fotowoltaicznych zwykle pojawia się po stronie AC, między falownikiem, rozdzielnią i dalszą infrastrukturą, natomiast po stronie DC stosuje się przewody typowo solarne.
- Przyłącza budynków i obiektów usługowych - dobry wybór tam, gdzie liczy się trwała trasa i rozsądny koszt.
- Trasy między obiektami - przydaje się na dłuższych odcinkach, bo aluminium zmniejsza masę przewodu.
- Instalacje przemysłowe - pasuje do zasilania maszyn, rozdzielnic i linii pomocniczych.
- Farmy PV po stronie AC - sensowny wybór do wyprowadzenia mocy z falowników do dalszej części układu.
- Układanie w ziemi - działa dobrze, ale tylko przy poprawnie przygotowanej trasie i ochronie mechanicznej.
W dokumentacjach projektowych farm PV często widać go właśnie na trasach AC, bo tam dobrze łączy trwałość z ekonomią. To prowadzi do kolejnego pytania: jak wypada na tle innych kabli, które użytkownicy mylą z nim najczęściej?
Jak wypada na tle YKY, YAKY i kabla solarnego
Największy błąd to wrzucanie wszystkich kabli zasilających do jednego worka. Ten typ kabla wygrywa tam, gdzie potrzebne są długie trasy, stała instalacja i sensowny koszt materiału, ale nie zastąpi przewodu solarnego na stringach modułów i nie zawsze będzie najwygodniejszy tam, gdzie liczy się maksymalna łatwość zakończeń. Wstępnie porównuję to tak:
| Kabel | Kiedy pasuje | Ograniczenia |
|---|---|---|
| YAKXS | Stałe trasy zasilające, grunty, kanały kablowe, zewnętrzne odcinki, część instalacji AC w OZE. | Wymaga poprawnego osprzętu do aluminium i nie jest przewodem ruchomym. |
| YKY | Gdy chcesz kabel miedziany, zwykle łatwiejszy w zakończeniu i często wygodny na krótszych odcinkach. | Cięższy i zwykle droższy od aluminiowego odpowiednika. |
| YAKY | Gdy liczy się aluminiowa konstrukcja, a wymagania termiczne nie są tak wysokie jak przy XLPE. | W praktyce daje mniejszy komfort termiczny niż wersja z XLPE. |
| H1Z2Z2-K | Po stronie DC instalacji PV, między modułami, łańcuchami i osprzętem solarnym. | To kabel do zupełnie innej strefy pracy niż standardowa linia zasilająca AC. |
Jeśli porównuję te opcje w projekcie PV, oddzielam dwie ścieżki od razu: DC dla modułów i AC dla wyprowadzenia mocy. To prosty sposób, żeby nie mieszać kabli o różnych zadaniach i nie przepłacić za błędny dobór.
Jak dobrać przekrój i zakończenia bez zgadywania
Przy doborze przekroju nie patrzę wyłącznie na prąd znamionowy. Równie ważne są długość trasy, spadek napięcia, temperatura otoczenia i sposób ułożenia. Przy aluminium dochodzi jeszcze kwestia końcówek: na wyjściu z kabla powinny znaleźć się osprzęt i złączki przeznaczone do żył aluminiowych, a przy przejściu na miedź najlepiej stosować elementy bimetaliczne.
- Policz prąd roboczy i planowane obciążenie całej trasy.
- Sprawdź długość odcinka i akceptowalny spadek napięcia.
- Dobierz przekrój do sposobu ułożenia - w ziemi, w kanale, w powietrzu albo w rurze.
- Upewnij się, że osprzęt jest przeznaczony do aluminium.
- Zostaw niewielki zapas na przyszłe obciążenie, jeśli instalacja ma się rozwijać.
Jeśli trasa jest długa, czasem bardziej opłaca się wybrać większy przekrój niż później wracać do poprawiania spadku napięcia. Właśnie na tym etapie najłatwiej też popełnić błędy montażowe, więc to moja następna, krótka lista ostrzeżeń.
Na co uważać przy montażu i eksploatacji
- Nie traktuj go jak kabla ruchomego - to rozwiązanie do instalacji stałych, a nie do odcinków pracujących mechanicznie.
- Nie łam zbyt ostro trasy - trzymaj się promienia gięcia z karty produktu, bo uszkodzenie izolacji często wychodzi dopiero po czasie.
- Nie ignoruj temperatury układania - przy mrozie przewód staje się sztywniejszy i łatwiej go uszkodzić.
- Nie łącz aluminium byle jakim osprzętem - tu liczą się właściwe końcówki, złączki i poprawny moment dokręcenia.

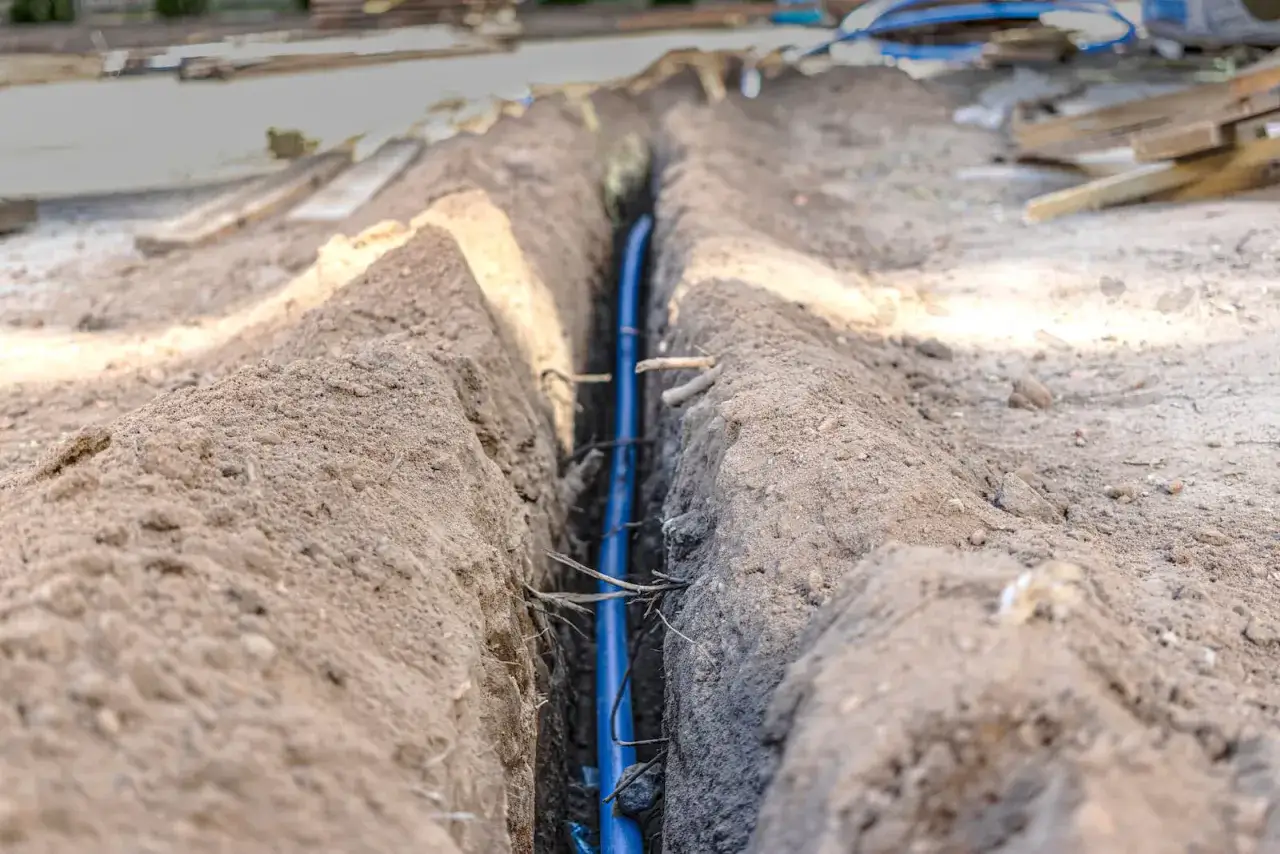

- Nie zostawiaj trasy w ziemi bez ochrony - sam fakt, że kabel można układać w gruncie, nie zwalnia z projektu osłon i oznaczeń.
- Nie mieszaj strony AC z DC - w fotowoltaice to dwa różne światy, a pomyłka kosztuje potem czas i pieniądze.
Właśnie na tych detalach wychodzi różnica między instalacją, która tylko działa, a instalacją, która przez lata zachowuje stabilne parametry. Zostaje już tylko krótka, praktyczna rzecz: co sprawdzam tuż przed zamówieniem kabla do konkretnej trasy.
Co sprawdzam, zanim trasa kablowa trafi do zamówienia
Jeśli miałbym zamknąć temat jednym zdaniem, powiedziałbym tak: ten kabel ma sens wtedy, gdy potrzebujesz trwałej, stałej i ekonomicznej trasy zasilającej, a nie uniwersalnego przewodu do każdej sytuacji. Dobrze sprawdza się w budownictwie, przemyśle i na części tras w OZE, ale tylko pod warunkiem, że przekrój, sposób ułożenia i osprzęt są dobrane razem.
- Sprawdzam najpierw prąd i długość trasy.
- Potem weryfikuję sposób ułożenia i warunki otoczenia.
- Na końcu pilnuję zakończeń żył aluminiowych i jakości połączeń.
Takie podejście oszczędza późniejszych poprawek i daje instalację, która pracuje przewidywalnie, zamiast zaskakiwać po uruchomieniu.
