NHXH-J to kabel dla obwodów, które mają działać także w pożarze. W praktyce liczą się tu trzy rzeczy: bezhalogenowość, ograniczenie dymu i zachowanie funkcji przez określony czas w warunkach ognia. Poniżej wyjaśniam, co oznacza ten symbol, gdzie taki kabel ma sens, czym różni się od zwykłego przewodu i na co uważać przy montażu.
Najważniejsze informacje o kablu NHXH-J w skrócie
- NHXH-J to ognioodporny kabel bezhalogenowy z żyłą ochronną, przeznaczony do obwodów bezpieczeństwa.
- Typowe zastosowanie to zasilanie urządzeń przeciwpożarowych, oświetlenia awaryjnego, oddymiania i automatyki pożarowej.
- FE180 oznacza trwałość izolacji w badaniu ogniowym, a PH90/E90 - utrzymanie funkcji przez 90 minut w odpowiednim układzie.
- Sam kabel nie załatwia wszystkiego: o efekcie decydują też trasa, uchwyty i certyfikowany system mocowania.
- W instalacjach z OZE i energetyki budynkowej stosowałbym go przede wszystkim w obwodach pomocniczych i bezpieczeństwa, nie jako uniwersalny zamiennik każdego przewodu.
Co oznacza symbol NHXH-J
Najprościej mówiąc, NHXH-J to kabel z rodziny przewodów ognioodpornych i bezhalogenowych, przeznaczony do instalacji niskiego napięcia 0,6/1 kV. Końcówka J oznacza wersję z żyłą ochronną, zwykle zielono-żółtą. W praktyce to ważna informacja, bo od razu wiadomo, czy kabel ma być użyty w obwodzie z PE, czy w wersji bez tej żyły trzeba szukać odmiany O.
| Oznaczenie | Co znaczy w praktyce |
|---|---|
| NHXH | Kabel bezhalogenowy o podwyższonej odporności ogniowej, stosowany w instalacjach bezpieczeństwa |
| J | Wersja z żyłą ochronną PE |
| FE180 | Izolacja zachowuje właściwości przez 180 minut w badaniu ogniowym |
| PH90 | Układ ma utrzymać funkcję przez 90 minut w warunkach pożaru |
| E90 | Zachowanie funkcji całego systemu kablowego przez 90 minut przy właściwym montażu |
| 0,6/1 kV | Napięcie znamionowe kabla |
Warto pamiętać o jednej rzeczy, która często umyka przy zakupie: nazewnictwo bywa lekko różne między producentami, ale sens jest podobny. Ja traktuję taki symbol nie jako etykietę marketingową, tylko jako skrót informacji o tym, czy kabel ma utrzymać zasilanie w czasie pożaru i czy nadaje się do obwodu z przewodem ochronnym. Z tego wynika już kolejne pytanie - gdzie taki kabel rzeczywiście ma sens, a gdzie byłby przesadą.
Gdzie taki kabel ma sens
NHXH-J stosuje się tam, gdzie awaria zasilania w trakcie pożaru oznacza realne ryzyko dla ludzi albo dla działania obiektu. To przede wszystkim obwody związane z bezpieczeństwem pożarowym i ewakuacją, a nie zwykłe linie zasilające, które mają po prostu podać energię w normalnych warunkach pracy.
- zasilanie pomp pożarowych i innych urządzeń przeciwpożarowych,
- oświetlenie awaryjne i ewakuacyjne,
- systemy oddymiania, sygnalizacji i alarmu pożarowego,
- automatyka pożarowa oraz obwody sterowania,
- instalacje w obiektach publicznych, takich jak szpitale, galerie, szkoły, hotele, garaże podziemne, tunele i obiekty komunikacyjne.
W kartach technicznych producenci opisują też montaż w ścianach, pod tynkiem, na trasach kablowych, w betonie i w instalacjach zewnętrznych, ale zawsze trzeba sprawdzić konkretną wersję produktu. Bezpośrednie układanie w gruncie albo w wodzie zwykle wymaga dodatkowej ochrony i nie jest dobrym założeniem „z automatu”. W obiektach związanych z energetyką budynku, magazynem energii czy instalacjami OZE taki kabel widzę głównie w obwodach pomocniczych i bezpieczeństwa, nie jako zamiennik każdego przewodu w systemie.
Jeśli temat zastosowania jest już jasny, łatwiej zrozumieć, dlaczego o wartości tego kabla nie decyduje sam napis na płaszczu, ale jego konstrukcja i sposób pracy w ogniu.
Jak zbudowany jest i co daje w pożarze
W kablu tego typu konstrukcja robi całą różnicę. Spotyka się żyły miedziane klasy 1 lub 2, warstwę ochronną z taśmy mikowej, izolację z usieciowanego tworzywa bezhalogenowego, wypełnienie oraz zewnętrzny płaszcz odporny na działanie ognia. To właśnie taki zestaw materiałów ogranicza ilość dymu, zmniejsza emisję gazów korozyjnych i pozwala utrzymać funkcję obwodu w krytycznym czasie.
Bezhalogenowy nie znaczy automatycznie ognioodporny. Taki kabel może ograniczać dym i toksyczne produkty spalania, ale nie każdy bezhalogenowy przewód utrzyma zasilanie przez 90 minut. Dlatego w NHXH-J liczy się połączenie dwóch cech: materiałów ograniczających skutki pożaru oraz parametrów funkcjonalnych typu FE180, PH90 i E90.
| Parametr | Znaczenie praktyczne |
|---|---|
| FE180 | Izolacja ma zachować trwałość przez 180 minut w badaniu ogniowym |
| PH90 | Obwód ma działać przez 90 minut w warunkach pożaru |
| E90 | Cały układ kablowy ma utrzymać funkcję przez 90 minut, ale tylko przy właściwym systemie mocowania |
| Low smoke | Mniej dymu, więc lepsza widoczność podczas ewakuacji |
| Halogen free | Mniej gazów korozyjnych, a więc mniejsze ryzyko uszkodzeń sprzętu i instalacji |
To ostatnie jest szczególnie ważne: E90 nie zależy wyłącznie od kabla. Jeśli przewód zostanie ułożony na zwykłej trasie zamiast na certyfikowanych uchwytach lub podporach, cała odporność funkcjonalna może przestać mieć znaczenie. W praktyce trzeba myśleć o kablu, trasie i osprzęcie jako o jednym systemie. I właśnie dlatego warto porównać go z innymi wariantami, zanim podejmie się decyzję zakupową.
NHXH-J, NHXH-O i zwykły kabel instalacyjny
Najczęstszy błąd polega na wrzucaniu wszystkich „halogen-free” do jednego worka. W rzeczywistości różnice są istotne, zwłaszcza gdy kabel ma pracować w pożarze. Ja najprościej rozdzielam to na trzy sytuacje: wersja z żyłą ochronną, wersja bez niej oraz zwykły kabel instalacyjny do standardowych warunków.
| Wariant | Kiedy ma sens | Największa zaleta | Ograniczenie |
|---|---|---|---|
| NHXH-J | Gdy obwód wymaga żyły ochronnej i zachowania funkcji w pożarze | Łączy PE z właściwościami ognioodpornymi | Wyższa cena i większe wymagania montażowe |
| NHXH-O | Gdy projekt nie wymaga osobnej żyły ochronnej w kablu | Podobna odporność pożarowa bez zielono-żółtej żyły | Trzeba inaczej rozwiązać ochronę przewodu |
| Standardowy kabel instalacyjny | Gdy nie ma wymogu podtrzymania pracy w ogniu | Niższy koszt i prostszy dobór | Słabsze zachowanie w pożarze, więcej dymu lub gazów korozyjnych zależnie od typu |
Jeżeli instalacja ma pracować normalnie, a nie w scenariuszu pożarowym, zwykły kabel bywa całkowicie wystarczający. Jeśli jednak projekt wymaga zachowania funkcji, oszczędzanie na klasie kabla zwykle kończy się drożej niż początkowy zakup. Tę samą logikę trzeba zastosować przy doborze i montażu, bo właśnie tam najłatwiej popełnić kosztowny błąd.
Jak dobrać i zamontować go bez błędów

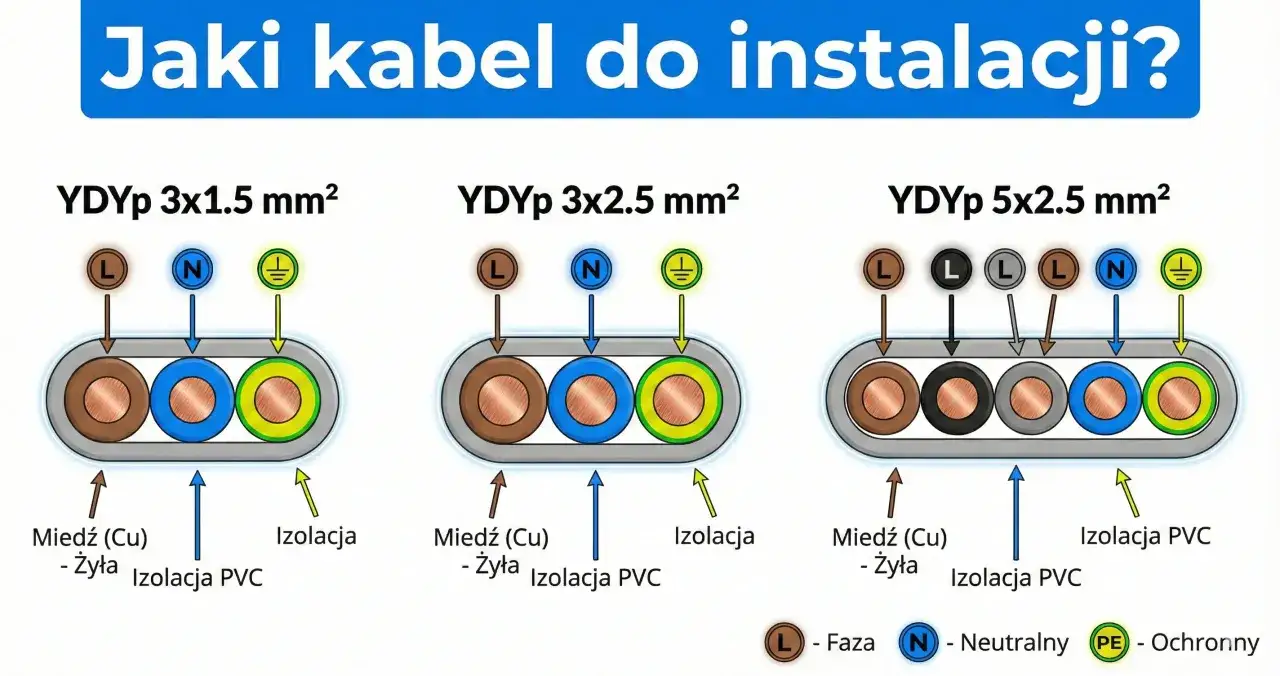

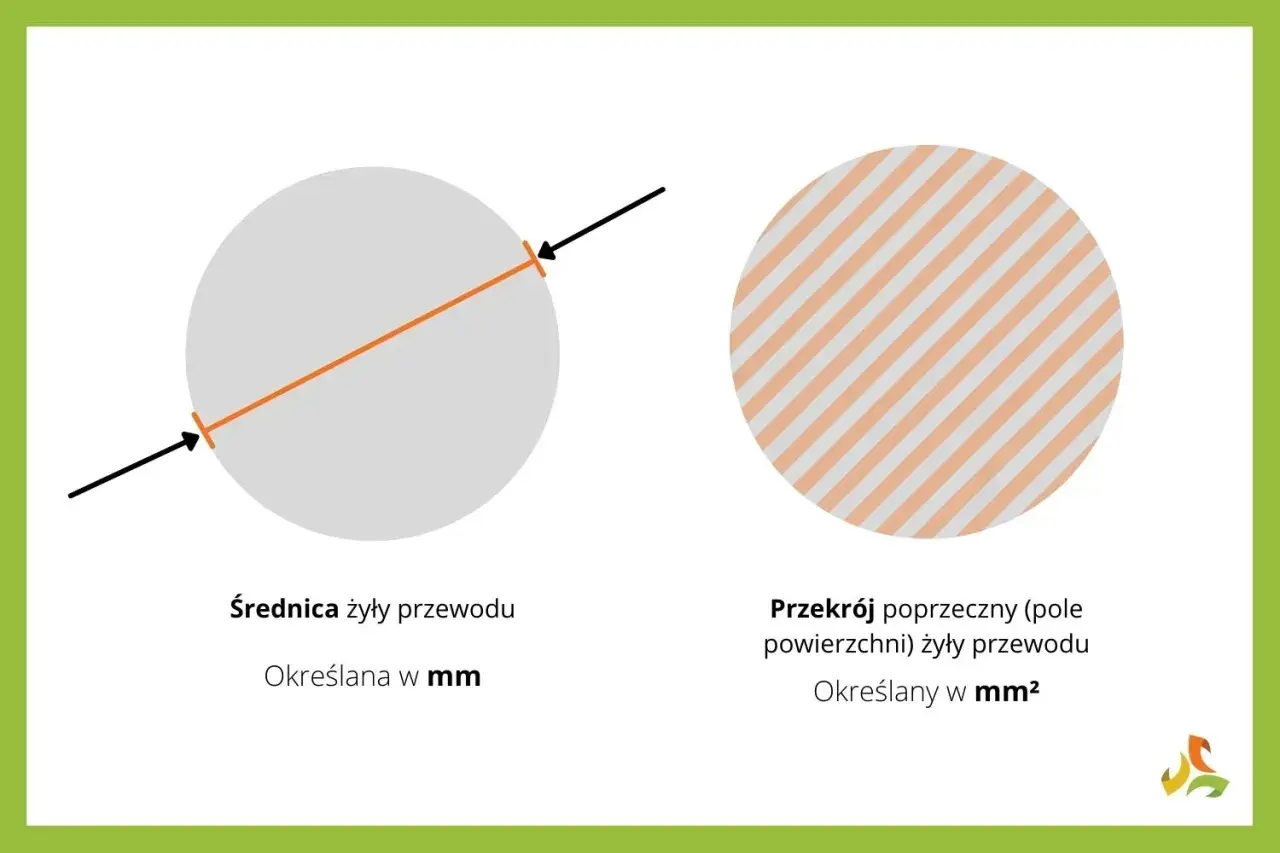

Przy takim kablu nie kupuję „na oko”. Najpierw sprawdzam, co dokładnie ma zasilać obwód, przez jak długo ma utrzymać działanie i jaką trasą przewód będzie prowadzony. Dopiero potem decyduję o przekroju, liczbie żył i wariancie J albo O. W katalogach spotyka się przekroje od 1,5 mm² aż do 300 mm², więc rozpiętość jest duża, ale nie znaczy to, że każdy rozmiar nadaje się do każdego zadania.
- Dobierz przekrój do realnego prądu obciążenia i spadku napięcia, a nie tylko do „zapasów na wszelki wypadek”.
- Sprawdź, czy obwód wymaga żyły ochronnej, czy wystarczy wersja bez niej.
- Upewnij się, że wymagana jest właściwa klasa funkcjonalna, na przykład PH90 albo E90.
- Zweryfikuj, czy trasa kablowa i uchwyty są certyfikowane do pracy w pożarze.
- Nie zakładaj, że każdy kabel bezhalogenowy nadaje się do gruntu, wody lub na dowolną trasę zewnętrzną.
- Sprawdź minimalny promień gięcia: zwykle 15D dla kabla jednożyłowego i 12D dla wielożyłowego.
- Uwzględnij warunki temperaturowe pracy kabla, bo w takich konstrukcjach sięgają one zwykle do +90°C, a przy zwarciu jeszcze wyżej.
Najbardziej niedoceniany element to montaż. Nawet bardzo dobry kabel traci sens, jeśli zostanie ułożony na zwykłych korytach bez systemu podtrzymania funkcji albo zbyt ciasno poprowadzony po ostrych łukach. W praktyce to nie detal, tylko różnica między instalacją projektową a instalacją, która działa tylko „na papierze”.
Co sprawdzić, zanim kabel trafi na trasę
Jeśli mam zostawić jedną praktyczną wskazówkę, to tę: przy NHXH-J zaczynaj od scenariusza pożarowego, a dopiero potem wybieraj kabel. Najpierw odpowiedz sobie, czy obwód rzeczywiście ma działać w trakcie pożaru, czy tylko ma być bezhalogenowy. To dwie różne potrzeby i wymagają innych decyzji.
- czy projekt wymaga utrzymania funkcji przez 90 minut,
- czy potrzebna jest wersja z żyłą ochronną,
- czy trasa ma certyfikowane mocowania i właściwą geometrię,
- czy warunki środowiskowe dopuszczają dany model,
- czy kabel ma pracować w systemie fire safety, czy tylko w obwodzie pomocniczym.
W praktyce NHXH-J wybieram tam, gdzie bezpieczeństwo pożarowe jest ważniejsze niż najniższa cena i gdzie cały układ - kabel, trasa, mocowania, osprzęt - ma zadziałać w krytycznym momencie. Jeśli trzymasz się tej zasady, dużo łatwiej uniknąć przewymiarowania, błędnego doboru i pozornego bezpieczeństwa, które dobrze wygląda na schemacie, ale nie broni się w realnej instalacji.
