W zakładach, biurach i obiektach usługowych koszty prądu rzadko wynikają wyłącznie z energii czynnej. Kompensator mocy biernej to jedno z rozwiązań, ale sens ma dopiero wtedy, gdy jest dobrany do realnego profilu obiektu, a nie „na oko”. Poniżej wyjaśniam, jak działa ten układ, po czym poznać, że instalacja go potrzebuje, jakie są warianty i kiedy inwestycja faktycznie się opłaca.
Najważniejsze rzeczy, które trzeba wiedzieć przed decyzją
- Problem mocy biernej dotyczy głównie firm i obiektów komercyjnych, a nie standardowych odbiorców w taryfie G.
- W praktyce kluczowy jest współczynnik tgφ, a granica rozliczeniowa najczęściej wynosi 0,4.
- Do stabilnych obciążeń wystarczy zwykle bateria kondensatorów, do zmiennych lepszy jest układ automatyczny, a przy harmonicznych i PV często potrzebne jest rozwiązanie aktywne.
- Zwrot z inwestycji często mieści się w przedziale 9-24 miesięcy, ale zależy od wysokości opłat i jakości doboru.
- Największy błąd to przewymiarowanie urządzenia i pominięcie pomiarów przed montażem.
- W obiektach z fotowoltaiką, ładowarkami EV i dużą liczbą elektroniki temat zwykle staje się bardziej złożony, nie prostszy.

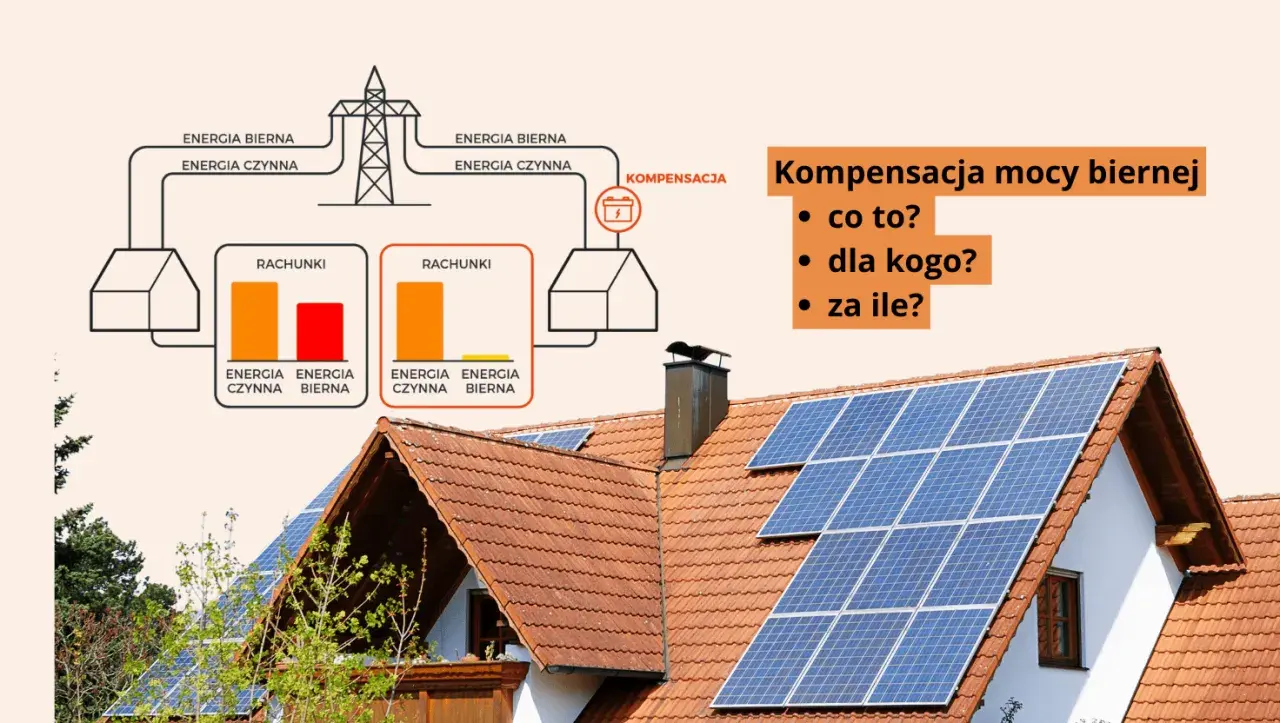

Jak działa kompensacja i dlaczego obniża rachunek
Moc bierna nie wykonuje pracy użytecznej, ale jest potrzebna do wytworzenia pól magnetycznych i elektrycznych w silnikach, transformatorach, zasilaczach czy falownikach. Problem zaczyna się wtedy, gdy jej udział rośnie na tyle, że prąd krążący w instalacji staje się niepotrzebnie duży. Wtedy rosną straty, spada sprawność całego układu i pojawiają się dodatkowe opłaty dystrybucyjne.
W praktyce nie chodzi więc o „oszczędzanie prądu” w prostym sensie, tylko o poprawę współczynnika mocy i ograniczenie kosztów rozliczeniowych. Operatorzy sieci patrzą przede wszystkim na tgφ, czyli stosunek energii biernej do czynnej. Gdy przekroczysz limit zapisany w umowie lub taryfie, na fakturze pojawiają się pozycje związane z ponadumownym poborem energii biernej albo z jej oddawaniem do sieci.
Najważniejsze jest to, że sama kompensacja nie jest celem samym w sobie. Jej zadaniem jest odciążyć instalację, ustabilizować pracę urządzeń i ograniczyć koszty, które nie mają nic wspólnego z realnym zużyciem energii przez odbiorniki. Zanim wejdę w urządzenia, pokażę, jak rozpoznać problem na fakturze i w samej instalacji.
Jak rozpoznać, że problem dotyczy twojej instalacji
Ja zwykle zaczynam od faktury, bo ona najszybciej pokazuje, czy temat jest realny, czy tylko teoretyczny. Jeśli w części dystrybucyjnej widzisz opłaty za ponadumowny pobór energii biernej indukcyjnej albo za rozliczenie energii biernej pojemnościowej, to znak, że instalacja przekracza dopuszczalny poziom. W praktyce ważny jest też sam wskaźnik tgφ. Gdy zbliża się do 0,4 albo go przekracza, warto działać.
- Na fakturze pojawiają się opłaty za energię bierną.
- W obiekcie pracują silniki, sprężarki, windy, pompy, agregaty chłodnicze albo spawarki.
- Instalacja ma dużo zasilaczy, LED-ów, UPS-ów, ładowarek EV lub falowników.
- Występują długie odcinki kabli i rozbudowane rozdzielnie.
- Obciążenie jest mocno zmienne w ciągu dnia, tygodnia lub między zmianami.
- Po dołączeniu fotowoltaiki problem nie znika, tylko zmienia charakter.
Warto też pamiętać, że w gospodarstwach domowych ten temat zwykle nie występuje w taki sam sposób jak w firmach. Jeśli obiekt jest mały, a rachunek nie zawiera pozycji za energię bierną, inwestycja w układ kompensacyjny nie ma sensu na siłę. Gdy wiemy już, że problem istnieje, można sensownie dobrać technikę kompensacji.
Jak dobrać kompensator mocy biernej do obiektu

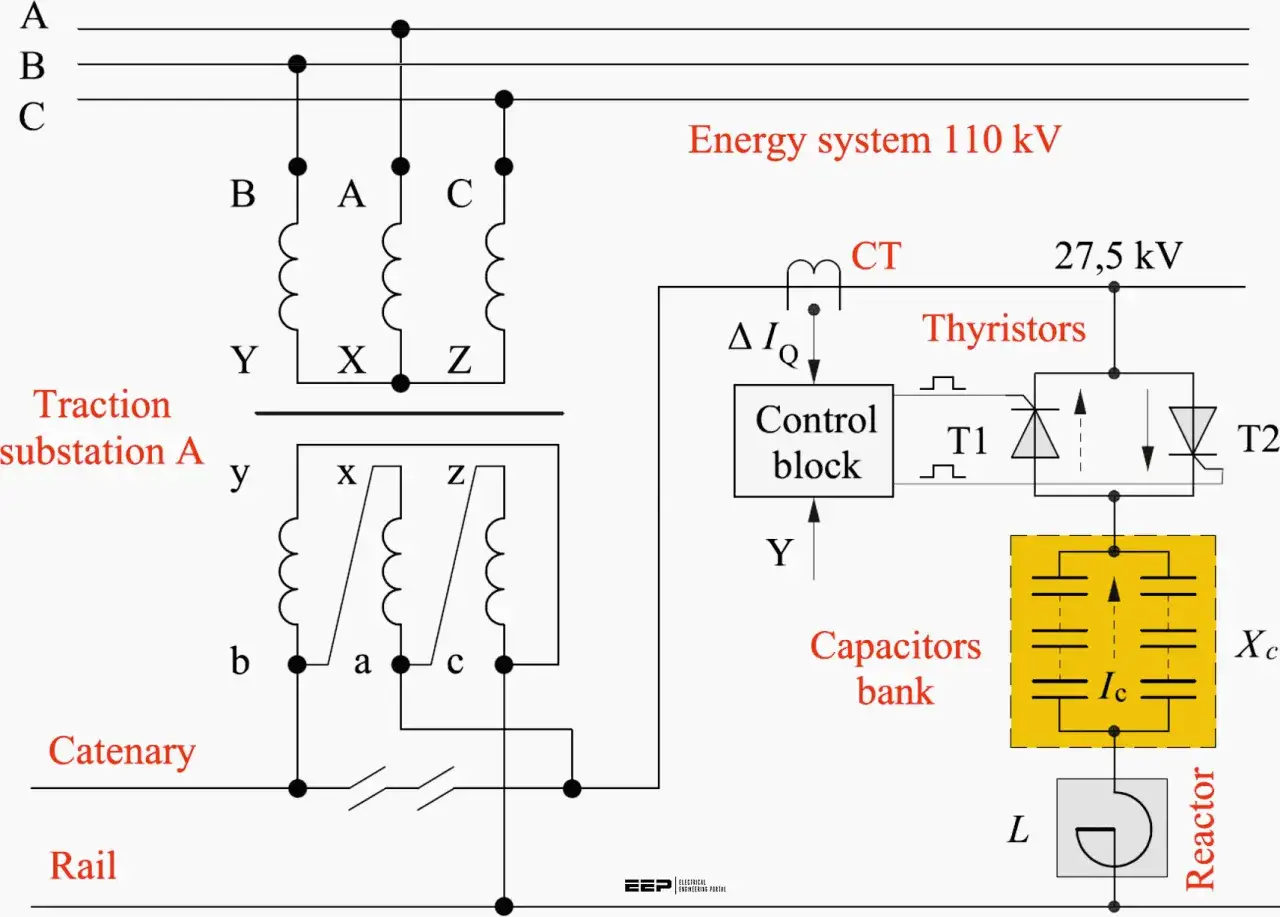

W praktyce wybór sprowadza się do odpowiedzi na trzy pytania: jaki jest charakter obciążenia, jak szybko się zmienia i czy w sieci występują harmoniczne. To właśnie od tego zależy, czy wystarczy prosta bateria kondensatorów, czy potrzebny będzie układ automatyczny, dławiki odstrajające albo rozwiązanie aktywne.
| Rozwiązanie | Kiedy ma sens | Plusy | Ograniczenia |
|---|---|---|---|
| Bateria kondensatorów stała | Jedno, przewidywalne obciążenie pracujące niemal stale | Niska cena, prosty montaż, mało elektroniki | Źle znosi duże wahania poboru i łatwo ją przewymiarować |
| Bateria kondensatorów automatyczna | Zmienny pobór w ciągu dnia, wiele odbiorników jednocześnie | Dołącza stopnie tylko wtedy, gdy są potrzebne | Wymaga poprawnego doboru regulatora i stopni mocy |
| Bateria dławików | Problemem jest energia bierna pojemnościowa | Ogranicza opłaty za oddawanie energii biernej do sieci | Nie rozwiązuje poboru indukcyjnego |
| Aktywny kompensator | Szybkozmienne obciążenia, PV, ładowarki EV, harmoniczne | Reaguje dynamicznie, kompensuje w obie strony, poprawia jakość energii | Najdroższy wariant i największe wymagania projektowe |
Jeżeli w sieci są harmoniczne, sama bateria kondensatorów bywa ryzykowna. W takim przypadku sens ma układ odstrojon y albo filtr aktywny, bo chroni instalację przed rezonansami i nadmiernym grzaniem elementów. To ważne szczególnie w obiektach z elektroniką mocy, czyli tam, gdzie klasyczne podejście z lat 90. po prostu już nie wystarcza.
Gdy projektuję taki układ, nie patrzę wyłącznie na moc znamionową. Sprawdzam też profil dobowy, liczbę zmian, pracę nocną i weekendową oraz to, czy obiekt w ogóle nie generuje w pewnych godzinach nadmiaru mocy pojemnościowej. Sam wybór sprzętu to jednak połowa pracy, bo równie ważny jest pomiar i uruchomienie.
Jak wygląda dobór i uruchomienie w praktyce
Dobór zaczynam od pomiaru, nie od katalogu. Minimum to kilka dni roboczych, a lepiej pełny tydzień lub dwa, żeby złapać różne tryby pracy obiektu: zmianę, noc, weekend i okres największego obciążenia. Jeśli ktoś próbuje dobrać układ wyłącznie na podstawie jednego rachunku, bardzo łatwo o pomyłkę.
- Analizuję faktury i parametry z umowy, zwłaszcza tgφ0 oraz pozycje opłat.
- Mierzę profil obciążenia na głównym punkcie zasilania.
- Sprawdzam, czy dominują obciążenia indukcyjne, pojemnościowe czy mieszane.
- Oceniam poziom harmonicznych, bo od tego zależy, czy trzeba stosować dławiki odstrajające lub filtr aktywny.
- Dobieram moc układu tak, aby nie doprowadzić do nadkompensacji.
- Po montażu robię uruchomienie, testy i korektę nastaw.
Największy błąd, jaki widzę w praktyce, to zamawianie zbyt dużego urządzenia „na zapas”. W kompensacji to nie działa jak w magazynie energii. Zbyt agresywny dobór może spowodować, że instalacja zacznie pracować kapacytatywnie, a wtedy problem tylko zmieni znak. Zamiast ślepo celować w maksymalną wartość, zwykle lepiej dążyć do stabilnego poziomu w okolicy cosφ 0,95-0,99 i zostawić rozsądny margines bezpieczeństwa.
W dobrze prowadzonym projekcie montaż kończy się dopiero wtedy, gdy układ działa stabilnie w realnym trybie pracy obiektu. Właśnie wtedy dopiero można uczciwie ocenić koszt i zwrot, a nie po samym podpisaniu zamówienia.
Ile to kosztuje i kiedy inwestycja się spłaca
Ceny są mocno zależne od skali obiektu, ale da się podać rozsądne widełki. Proste układy dla małych instalacji zaczynają się od kilku tysięcy złotych, automatyczne baterie dla średnich obiektów zwykle mieszczą się w przedziale kilkunastu tysięcy, a aktywne rozwiązania dla trudniejszych sieci potrafią kosztować kilkadziesiąt tysięcy złotych. Do tego trzeba doliczyć montaż, zabezpieczenia, uruchomienie i ewentualne dławiki odstrajające.
| Typ rozwiązania | Orientacyjny koszt urządzenia | Dla jakiego obiektu |
|---|---|---|
| Prosta bateria stała | ok. 3-8 tys. zł | Mały, stabilny pobór i niewielka liczba odbiorników |
| Bateria automatyczna | ok. 8-20 tys. zł | Sklep, warsztat, mała hala, budynek usługowy |
| Aktywny kompensator | ok. 10-40 tys. zł i więcej | Instalacje z dynamicznym obciążeniem, PV i harmonicznymi |
| Duży układ szafowy | powyżej 50 tys. zł | Większe zakłady i obiekty wielobranżowe |
Jeśli opłaty za energię bierną przekraczają 600 zł miesięcznie, temat zwykle przestaje być teoretyczny. To 7200 zł rocznie, więc nawet inwestycja za kilkanaście tysięcy złotych może zwrócić się szybko, zwłaszcza gdy układ dobrze trafia w profil obiektu. W praktyce spotykam zwroty w granicach 9-24 miesięcy, ale tylko wtedy, gdy projekt jest oparty na pomiarach, a nie na intuicji.
Warto też pamiętać, że oszczędność nie kończy się na samych opłatach. Dobrze dobrany układ zmniejsza obciążenie przewodów i transformatorów, a to przekłada się na niższe straty i stabilniejszą pracę całej instalacji. To szczególnie ważne w obiektach z fotowoltaiką i szybkim obciążeniem, bo wtedy profil energii zmienia się szybciej, niż wielu inwestorów zakłada.
Dlaczego fotowoltaika nie zamyka tematu
Fotowoltaika poprawia bilans energii czynnej, ale nie usuwa automatycznie problemu energii biernej. Falowniki mogą pracować z regulacją współczynnika mocy i wspierać sieć, jednak to nie jest to samo co porządnie zaprojektowana kompensacja po stronie obiektu. Jeśli w budynku nadal pracują silniki, pompy, klimatyzacja, windy czy ładowarki, temat pozostaje aktualny.
W praktyce obiekty z PV potrafią być nawet trudniejsze niż te bez instalacji słonecznej. Przy małym poborze i dużej produkcji z dachu łatwiej o nadkompensację, a przy długich odcinkach kabli i rozbudowanej elektronice mocy rośnie ryzyko pojawienia się mocy pojemnościowej i harmonicznych. Właśnie dlatego w takich miejscach często lepiej sprawdza się rozwiązanie dynamiczne niż zwykła bateria kondensatorów.
Jeżeli projekt obejmuje także magazyn energii, ładowarki EV lub rozbudowane systemy BMS, traktuję kompensację jako część większej układanki jakości energii, a nie osobny, odklejony dodatek. Zanim podpiszesz zlecenie, warto sprawdzić kilka rzeczy, które decydują o tym, czy instalacja będzie naprawdę działać.
Co sprawdzić przed zleceniem instalacji
Najlepsze wdrożenia zaczynają się od pytań, nie od sprzedaży. Jeśli wykonawca od razu podaje gotowy model bez oględzin faktur i bez analizy profilu obciążenia, traktuję to jako sygnał ostrzegawczy. Dobra kompensacja nie polega na wstawieniu przypadkowej szafy, tylko na dopasowaniu rozwiązania do konkretnej instalacji.
- Przygotuj faktury z co najmniej dwóch lub trzech okresów rozliczeniowych.
- Zbierz informacje o największych odbiornikach i ich godzinach pracy.
- Sprawdź, czy w obiekcie są falowniki, UPS-y, ładowarki EV albo duża liczba LED-ów.
- Poproś o analizę harmonicznych, jeśli instalacja jest nowoczesna albo mocno zautomatyzowana.
- Ustal, gdzie ma stanąć urządzenie i czy rozdzielnia ma wystarczające miejsce oraz wentylację.
- Zapytaj o serwis, przeglądy i sposób korekty nastaw po uruchomieniu.
Jeżeli projekt zaczyna się od pomiaru, a nie od gotowego pudełka, zwykle idzie w dobrą stronę. W tym temacie właśnie porządny audyt decyduje, czy układ obniży rachunek i ustabilizuje instalację, czy tylko zajmie miejsce w rozdzielni.
