Podłączenie podwójnego łącznika do dwóch sekcji oświetlenia jest proste tylko wtedy, gdy wiesz, która żyła jest zasilaniem, a która wraca do lampy. W praktyce chodzi o klasyczny łącznik świecznikowy: jedna faza wchodzi do środka, a dwa przewody sterują osobnymi obwodami światła. Pokażę to tak, żebyś mógł bez zgadywania odczytać zaciski, rozpoznać przewody i uniknąć błędów, które najczęściej kończą się poprawką w puszce.
Najpierw rozpoznaj fazę, potem dwa wyjścia i dopiero wtedy montuj łącznik
- W klasycznym podwójnym łączniku jedna żyła doprowadza fazę, a dwie kolejne idą do dwóch obwodów lampy.
- Niebieski przewód neutralny i żółto-zielony ochronny zwykle nie trafiają do samego klawisza.
- Zacisk wspólny bywa oznaczony jako L, COM, P albo strzałką do środka; wyjścia mają zwykle strzałki na zewnątrz.
- W starszych instalacjach kolory potrafią kłamać, więc sam kolor izolacji nie wystarcza do identyfikacji.
- Jeśli chcesz sterować światłem z więcej niż dwóch miejsc, zwykły podwójny łącznik nie wystarczy.
Co oznacza układ z trzema przewodami
W takim układzie trzy przewody przy łączniku nie oznaczają nic dziwnego ani „za ubogiej” instalacji. To po prostu najczęstszy wariant dla podwójnego łącznika: jedna żyła doprowadza zasilanie, a dwie pozostałe rozdzielają fazę na dwie sekcje lampy albo dwa oddzielne punkty świetlne.
W klasycznym montażu do samego mechanizmu trafiają tylko żyły robocze. Neutralny N i ochronny PE nie są przełączane przez klawisz; prowadzi się je dalej do oprawy albo łączy w złączce w puszce. To ważne, bo początkujący bardzo często próbują „upchnąć” wszystko w sam włącznik, a wtedy robi się tylko bałagan i ryzyko błędu.
| Żyła | Najczęstszy kolor | Rola | Gdzie trafia |
|---|---|---|---|
| L zasilający | Brązowy, czarny, szary | Doprowadza fazę do łącznika | Zacisk wspólny L, COM lub strzałka do środka |
| Wyjście 1 | Brązowy, czarny, szary | Zasila pierwszą sekcję lampy | Zacisk 1, L1 albo strzałka na zewnątrz |
| Wyjście 2 | Brązowy, czarny, szary | Zasila drugą sekcję lampy | Zacisk 2, L2 albo strzałka na zewnątrz |
| N | Niebieski | Neutralny przewód roboczy | Zwykle poza mechanizmem łącznika |
| PE | Żółto-zielony | Przewód ochronny | Łączony w złączce lub na oprawie, nie na klawiszu |
Warto też pamiętać, że w domowych obwodach oświetleniowych często spotyka się przewód 3 x 1,5 mm², ale sam przekrój nie mówi jeszcze, który żyła do czego służy. Gdy to jest jasne, łatwiej odczytać oznaczenia na obudowie i nie pomylić wejścia z wyjściem.
Jak czytać oznaczenia na łączniku
Ja zawsze zaczynam od obudowy, nie od przewodów. Producenci zwykle nadrukowują schemat lub oznaczenia, a przy dwóch klawiszach najważniejszy jest zacisk wspólny i dwa wyjścia. Jeśli widzisz symbole L, COM, P, strzałkę do środka albo osobny mostek zasilania, to właśnie tam trafia faza.
W praktyce spotkasz dwa warianty. W jednym łączniku jest jeden wspólny zacisk zasilania i dwa wyjścia, w drugim są dwa osobne wejścia dla obu klawiszy i trzeba je połączyć mostkiem, ale tylko wtedy, gdy producent tak przewidział. Nie zgaduj na podstawie podobieństwa do starego modelu, bo układ zacisków potrafi się różnić nawet między seriami jednej marki.
Jeśli trzeba przygotować żyłę do zacisku, zdejmij izolację na długość podaną w instrukcji, zwykle około 10 mm. Zbyt krótko odizolowany przewód nie złapie pewnie, a zbyt długo odizolowany potrafi wystawać poza zacisk i zrobić zwarcie przy wciskaniu mechanizmu w puszkę. Dopiero po tej weryfikacji warto brać się za sam montaż.
Podłączenie krok po kroku bez zgadywania
Ja zawsze robię to w tej samej kolejności, bo minimalizuje liczbę pomyłek. Najpierw odcinam zasilanie w rozdzielnicy i sprawdzam brak napięcia dwubiegunowym próbnikiem albo miernikiem, a dopiero potem dotykam przewodów. Bezdotykowy tester może być pomocny jako wstęp, ale do potwierdzenia braku napięcia nie polegałbym wyłącznie na nim.
- Wyłącz odpowiedni obwód i upewnij się, że nikt nie włączy go przypadkiem w trakcie pracy.
- Zdejmij klawisze i ramkę, a mechanizm wysuń na tyle, żeby zobaczyć oznaczenia zacisków.
- Zrób zdjęcie obecnego układu. To drobiazg, który oszczędza czas, gdy coś wymaga cofnięcia.
- Rozpoznaj przewód zasilający. W nowej instalacji zwykle jest brązowy, czarny albo szary, ale w starszych mieszkaniach kolor nie zawsze jest zgodny z normą.
- Podłącz zasilanie do zacisku wspólnego, najczęściej opisanego jako L, COM lub strzałką skierowaną do środka.
- Dwa przewody wracające do lamp podłącz do dwóch wyjść. Ich kolejność zwykle nie ma znaczenia, bo chodzi tylko o to, który klawisz steruje którą sekcją.
- Jeśli w puszce jest przewód ochronny, połącz go w złączce zgodnie z układem instalacji, ale nie prowadź go przez klawisz.
- Sprawdź, czy w puszce nic się nie napina, wsuń mechanizm, przykręć go i dopiero wtedy załóż ramkę oraz klawisze.
- Włącz zasilanie i przetestuj oba przyciski osobno oraz razem.
Jeśli wszystko działa od razu, nie kończ na szybkim „kliknęło i świeci”. Sprawdź jeszcze, czy ramka siedzi równo, a przewody nie są ściśnięte tak mocno, że po kilku dniach zaczną wypychać mechanizm. Z takiego spokojnego testu od razu wychodzą błędy, których przy pierwszym uruchomieniu często się nie zauważa.
Najczęstsze błędy, które widać od razu po włączeniu
W tej pracy najczęściej nie psuje się sam łącznik, tylko logika połączeń. Najwięcej kłopotów robią trzy rzeczy: zaufanie kolorom w starej instalacji, wpięcie zasilania w zły zacisk i luźny przewód, który wygląda dobrze na oko, ale po dociśnięciu mechanizmu wysuwa się z zacisku.
| Błąd | Co się dzieje | Co z tym zrobić |
|---|---|---|
| Pomylenie zasilania z wyjściem | Układ działa niepewnie albo wcale | Wróć do zacisku wspólnego i sprawdź schemat na obudowie |
| Użycie niebieskiego jako fazy | Można wprowadzić chaos w identyfikacji przewodów | Nie ufaj samemu kolorowi, zweryfikuj funkcję przewodu miernikiem |
| Luźny przewód w zacisku | Światło miga albo zacisk się grzeje | Odkryj żyłę ponownie, dociśnij ją i sprawdź długość odizolowania |
| Wpięcie PE do mechanizmu | Niepotrzebne ryzyko i bałagan w puszce | Przewód ochronny łącz w złączce, a nie na klawiszu |
Jeśli po testach jeden klawisz działa odwrotnie niż planowałeś, to zwykle nie jest awaria. Wystarczy zamienić dwa przewody wyjściowe miejscami. Jeśli jednak nic nie świeci albo zabezpieczenie wybija od razu, problem jest głębiej i nie warto szukać go na chybił-trafił. Wtedy trzeba wrócić do identyfikacji przewodów i schematu konkretnego mechanizmu.
Kiedy zwykły podwójny łącznik nie wystarczy

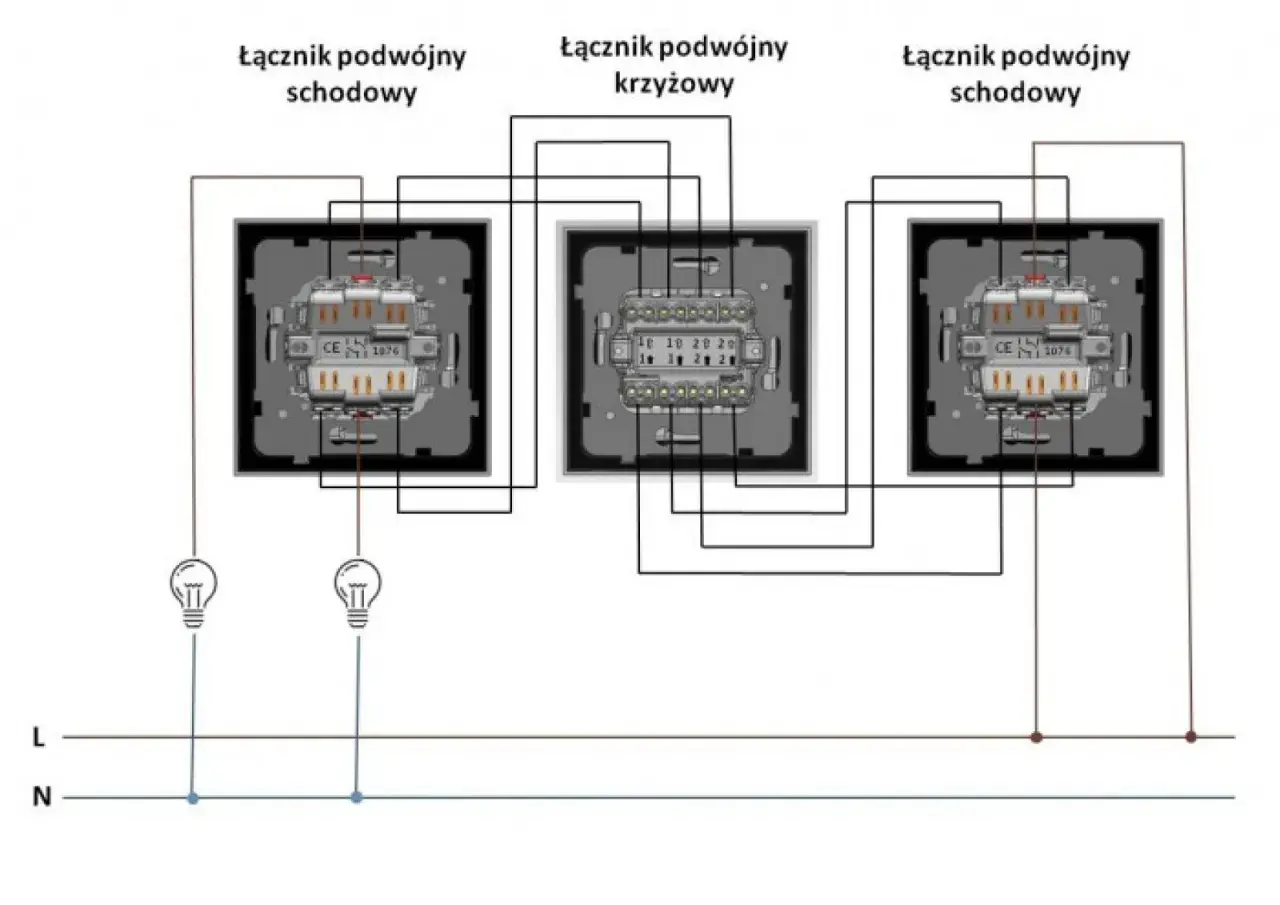

Trzy przewody przy łączniku nie oznaczają, że z tego samego miejsca od razu obsłużysz trzy punkty sterowania. W klasycznej instalacji do dwóch miejsc wystarczają łączniki schodowe, a przy trzecim miejscu dochodzi łącznik krzyżowy. Jeśli chcesz sterować światłem z wielu punktów albo planujesz automatykę, sam świecznikowy mechaniczny przełącznik nie załatwi sprawy.
| Potrzeba | Rozwiązanie | Uwagi |
|---|---|---|
| Sterowanie z dwóch miejsc | Dwa łączniki schodowe | To klasyczny układ schodowy |
| Sterowanie z trzech miejsc | Dwa schodowe i jeden krzyżowy | Łącznik świecznikowy nie zastępuje tego układu |
| Sterowanie z dowolnej liczby miejsc | Przekaźnik bistabilny albo automatyka | Wygodne przy większych przebudowach |
| Przyszły moduł smart | Głęboka puszka i neutral w pobliżu | Warto to zaplanować przed zamknięciem ściany |
Jeśli instalacja ma żyć dłużej niż jeden remont, dobrze jest myśleć o niej szerzej niż tylko o jednym klawiszu. Wtedy najlepiej patrzeć nie na sam łącznik, ale na cały sposób sterowania światłem.
Jak przygotować instalację, żeby nie wracać do tej puszki
Jeśli robisz tę pracę przy okazji remontu, nie myśl tylko o tym, żeby dzisiaj zaświeciło. Ja zawsze oznaczam żyły taśmą opisową, zostawiam odrobinę luzu w puszce i sprawdzam, czy mechanizm nie wymaga głębszej puszki 60 mm. To drobiazgi, ale właśnie one decydują, czy po roku da się jeszcze coś dołożyć bez rozkuwania ściany.
Przy oświetleniu LED ma to znaczenie większe, niż wielu osobom się wydaje. Dobrze rozdzielone sekcje światła pozwalają zapalać tylko tę część pomieszczenia, która naprawdę jest potrzebna, a w domu z fotowoltaiką takie rozsądne sterowanie po prostu ma sens. Jeśli więc już otwierasz puszkę, zrób to raz porządnie: opisz przewody, zostaw miejsce na ewentualny moduł i nie zamykaj instalacji „na styk”.
Gdy układ przewodów nie zgadza się z tym, co opisuje schemat na obudowie, zatrzymaj się i sprawdź instalację jeszcze raz albo oddaj temat elektrykowi. To wciąż jest szybciej i taniej niż poprawianie źle wpiętego łącznika po kilku dniach użytkowania.
