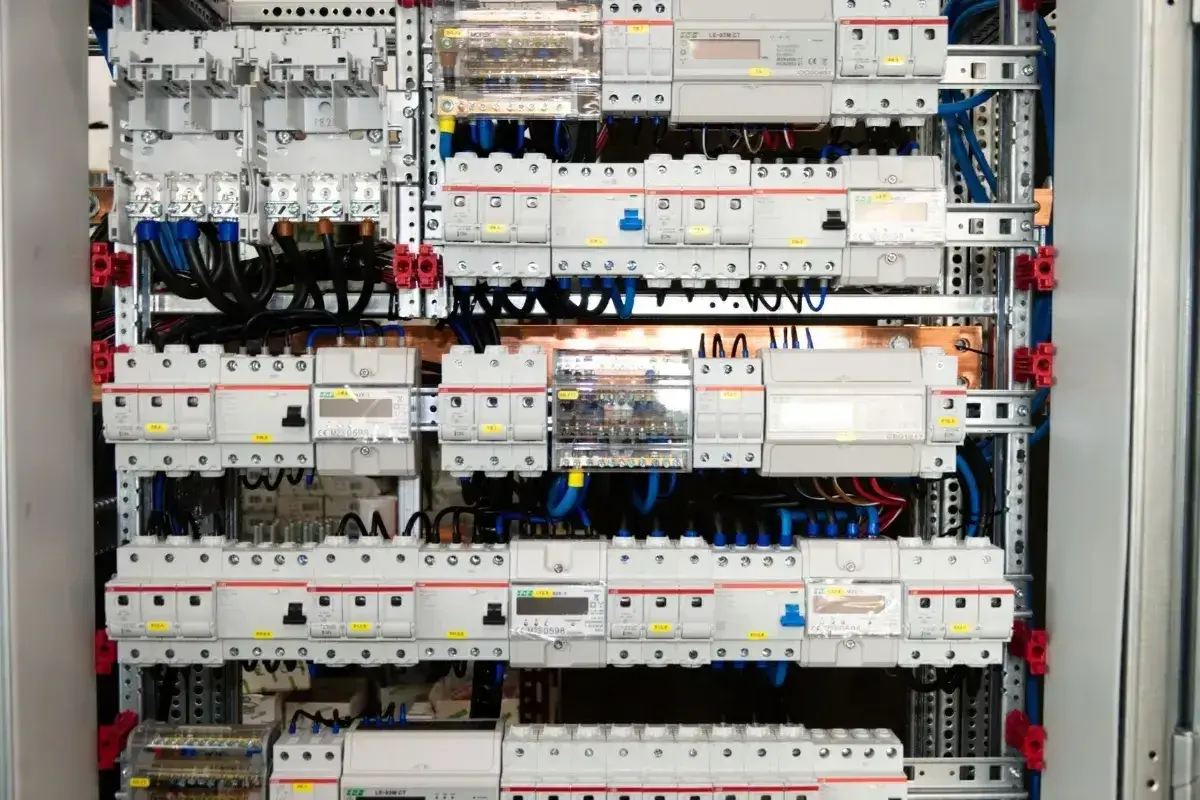

Domowa rozdzielnia elektryczna jest sercem instalacji: to tam energia trafia na kolejne obwody, a przy okazji jest chroniona przed przeciążeniem, zwarciem i przepięciami. Dobrze zaprojektowana skrzynka nie tylko zwiększa bezpieczeństwo, ale też ułatwia późniejsze rozbudowy, szczególnie gdy w grę wchodzi fotowoltaika, pompa ciepła albo ładowarka do auta. W tym tekście pokazuję, co powinno się w niej znaleźć, jak dobrać jej wielkość i gdzie najczęściej popełnia się kosztowne błędy.
Najważniejsze rzeczy, które warto wiedzieć o domowej instalacji
- To nie jest tylko obudowa z zabezpieczeniami, ale punkt ochrony, odłączania i porządkowania całej instalacji.
- Najwięcej daje sensowny podział obwodów, zapas miejsca i czytelne opisy.
- W domu z PV dochodzą osobne zabezpieczenia po stronie AC i DC oraz więcej modułów na rozbudowę.
- Zbyt mała obudowa i jeden wspólny RCD dla wszystkiego to najczęstsze źródła problemów.
- Praktyczny zapas 20-30% miejsca zwykle oszczędza późniejszych przeróbek.
Po co w domu jest rozdzielnica
W praktyce patrzę na nią jak na punkt centralny całej instalacji. To tam rozkłada się zasilanie na poszczególne obwody, odcina uszkodzony fragment i pilnuje, żeby awaria jednego urządzenia nie wyłączyła całego domu. W nowoczesnym budynku taki element ma też znaczenie serwisowe: jeśli coś się dzieje, elektryk powinien szybko zrozumieć układ, a nie szukać po omacku.
Dlatego nie traktuję jej jak przypadkowej skrzynki na bezpieczniki. Dobrze zaprojektowany układ ma logikę: osobne obwody, jasny opis, sensowny zapas miejsca i aparaty dobrane do realnego obciążenia. Z technicznego punktu widzenia to właśnie w tym miejscu widać, czy instalacja była projektowana z myślą o użytkowaniu, czy tylko o szybkim odbiorze. Skoro wiadomo już, po co ten element istnieje, warto zobaczyć, co faktycznie powinno się w nim znaleźć.
Co powinno się w niej znaleźć
Nie ma jednego zestawu, który sprawdzi się wszędzie. Inaczej wygląda prosta instalacja w mieszkaniu, a inaczej układ w domu z fotowoltaiką, pompą ciepła i ładowarką samochodu. Ja patrzę na to tak: najpierw bezpieczeństwo i selektywność, potem wygoda serwisowania, a dopiero na końcu estetyka.
| Element | Po co jest | Dlaczego ma znaczenie |
|---|---|---|
| Wyłącznik główny | Pozwala odciąć całą instalację jednym ruchem | Przy awarii, remoncie lub przeglądzie skraca czas reakcji i zwiększa bezpieczeństwo |
| Wyłączniki nadprądowe | Chronią przewody przed przeciążeniem i zwarciem | Muszą być dobrane do przekroju przewodów i charakteru obciążenia |
| Wyłącznik różnicowoprądowy (RCD) | Reaguje na upływ prądu do ziemi | Podnosi ochronę przeciwporażeniową; ja zwykle dzielę instalację na kilka RCD, a nie jeden wspólny dla wszystkiego |
| Ogranicznik przepięć (SPD) | Tłumi skoki napięcia | Przydaje się przy elektronice, burzach i instalacjach z PV, gdzie przepięcia potrafią narobić szkód szybciej niż przeciążenie |
| Listwy PE i N | Porządkują przewody ochronne i neutralne | Bez nich serwis staje się chaotyczny, a diagnoza usterek trwa dłużej |
| Szyna DIN | Jest standardowym profilem do montażu aparatury modułowej | Ułatwia rozbudowę, wymianę i zachowanie porządku w układzie |
| Opisy obwodów | Mówią, co zasila dany aparat | Oszczędzają czas przy awarii i zmniejszają ryzyko pomyłki |
| Rezerwa modułów | Zostawia miejsce na przyszłą rozbudowę | Przydaje się, gdy później dochodzi PV, magazyn energii albo wallbox |
Jeśli ktoś pokazuje mi układ bez opisów albo z aparaturą upchaną na styk, od razu zakładam kłopoty przy pierwszym remoncie. W dobrze wykonanym zestawie widać porządek, zapas i logikę. Kiedy skład jest jasny, następny krok to dobranie rozmiaru i sensownego podziału obwodów.
Jak dobrać jej wielkość i podział obwodów
Najczęstszy błąd widzę wtedy, gdy inwestor wybiera obudowę dokładnie pod to, co dziś jest potrzebne. Ja robię odwrotnie: planuję 20-30% rezerwy, bo zawsze dochodzi coś dodatkowego - grzałka, klimatyzacja, sterowanie bramą, pompa, magazyn energii albo wallbox. W praktyce ta rezerwa kosztuje mniej niż późniejsze przeróbki.
| Scenariusz | Orientacyjna przestrzeń | Co to zwykle oznacza |
|---|---|---|
| Mieszkanie 40-60 m2 | 24-36 modułów | Zwykle wystarcza na oświetlenie, gniazda, kuchnię i podstawową automatykę |
| Dom jednorodzinny 100-160 m2 | 36-72 moduły | Daje sensowny podział stref i osobne zabezpieczenia dla kuchni, łazienki, garażu czy ogrodu |
| Dom z PV, pompą ciepła albo ładowarką EV | 72+ moduły | Lepiej przewidzieć większą obudowę od startu niż walczyć o każdy wolny slot po roku użytkowania |
Ja lubię dzielić instalację na możliwie czytelne grupy: osobno kuchnia, osobno łazienka, osobno urządzenia o większym poborze mocy, osobno garaż i ogród. Dzięki temu jedna usterka nie gasi połowy domu, a diagnostyka trwa krócej. To właśnie selektywność, czyli wyłączanie tylko tego fragmentu, który faktycznie ma problem, robi największą różnicę w codziennym użytkowaniu. Przy zwykłym domu to już ważne, ale przy fotowoltaice cała układanka robi się wyraźnie bardziej wymagająca.
Co zmienia fotowoltaika i magazyn energii
Przy PV rozdzielnica przestaje być wyłącznie miejscem podziału energii z sieci. Dochodzi falownik, czyli inwerter zamieniający prąd stały z paneli na prąd przemienny, a obok niego pojawiają się zabezpieczenia po stronie AC i często dodatkowa skrzynka po stronie DC. W praktyce oznacza to jedno: od początku trzeba przewidzieć więcej miejsca, lepszą organizację przewodów i porządny dobór ochrony przepięciowej.
| Obszar | Co zwykle dochodzi | Na co uważać |
|---|---|---|
| Strona AC falownika | Osobny obwód, zabezpieczenie nadprądowe i ogranicznik przepięć dobrany do instalacji | Tu liczy się zgodność z projektem i instrukcją producenta, a nie uniwersalny schemat dla każdej instalacji |
| Strona DC paneli | Rozłącznik DC, ogranicznik przepięć DC, a czasem bezpieczniki stringów | To nie jest miejsce na przypadkowe komponenty z części AC; elementy muszą być przeznaczone do prądu stałego |
| Magazyn energii i wallbox | Dodatkowe obwody, większy pobór miejsca i większe wymagania co do porządku połączeń | Warto przewidzieć rezerwę i lepsze chłodzenie, bo elektronika lubi przestrzeń bardziej niż ścisk |
Przy takich układach nie lubię rozwiązania „na styk”. Jeżeli dziś montujesz samą fotowoltaikę, a za pół roku planujesz magazyn energii albo ładowarkę do auta, lepiej od razu przewidzieć większą obudowę i prosty układ modułów. W instalacji, która łączy sieć, PV i magazyn, czytelność jest równie ważna jak sam dobór zabezpieczeń. I właśnie na takim etapie najłatwiej popełnić błędy, które wychodzą dopiero po kilku miesiącach.
Jakie błędy najczęściej psują bezpieczeństwo
Najdroższe pomyłki nie wyglądają efektownie. Zwykle są bardzo prozaiczne: za mała obudowa, zły podział obwodów, brak opisów albo bałagan w przewodach. Poniżej zestawiam te, które widzę najczęściej, bo właśnie one później generują poprawki, niepotrzebne wyłączenia i nerwy przy awarii.
| Błąd | Skutek | Lepsze podejście |
|---|---|---|
| Za mała obudowa | Przewody się ściskają, rośnie temperatura, a rozbudowa staje się kłopotliwa | Wybrać większą skrzynkę i zostawić realny zapas miejsca |
| Jeden RCD na wszystko | Mała usterka wyłącza cały dom albo dużą jego część | Podzielić instalację na kilka grup ochrony różnicowoprądowej |
| Brak opisów obwodów | Każde sprawdzenie trwa dłużej, a przy awarii łatwo o pomyłkę | Opisać każdy aparat i każdy obwód prostym, czytelnym językiem |
| Mieszanie przewodów neutralnych między grupami | Losowe zadziałania RCD i trudna diagnostyka | Trzymać porządek na listwach N i PE oraz sprawdzać zgodność z projektem |
| Chaotyczne prowadzenie przewodów | Gorsza wentylacja, słabszy serwis i większe ryzyko uszkodzeń mechanicznych | Prowadzić przewody z zapasem, bez ostrych zagięć i bez „upychania” ich na siłę |
| Ochrona przepięciowa dobrana przypadkowo | Pozorna ochrona, która nie zawsze zadziała tak, jak powinna | Dobrać SPD do układu zasilania, uziemienia i obecności PV |
W praktyce najczęściej poprawia się nie samą ideę instalacji, tylko właśnie te detale. Porządek w środku, sensowny układ i czytelne oznaczenia są mniej widowiskowe niż „markowe” aparaty, ale to one decydują o wygodzie użytkowania. Na końcu liczy się nie tylko cena zakupu, ale też to, ile razy instalator będzie musiał wracać do poprawiania układu.
Ile to kosztuje i gdzie nie warto ciąć budżetu
Jeśli pytasz mnie o koszt, zawsze odpowiadam: zależy głównie od liczby modułów, marki osprzętu, liczby zabezpieczeń i tego, czy w grę wchodzi PV. W praktyce najtaniej wychodzi prosty układ w małym mieszkaniu, a najdrożej rozbudowana instalacja domowa z dodatkowymi źródłami i odbiornikami.
| Zakres | Orientacyjny koszt | Co wpływa na cenę |
|---|---|---|
| Małe mieszkanie | 800-2000 zł | Mniejsza liczba obwodów, prostsza aparatura i mniej miejsca w obudowie |
| Dom jednorodzinny | 2500-6000 zł | Więcej obwodów, kilka RCD, SPD, większa obudowa i więcej czasu na montaż |
| Dom z PV | 3500-8000+ zł | Dodatkowe zabezpieczenia AC/DC, bardziej rozbudowany układ i większa rezerwa na przyszłe elementy |
Nie warto ciąć budżetu na obudowie, ochronie przepięciowej i jakości zacisków. Różnica w cenie między budżetowym a porządnym rozwiązaniem bywa mniejsza niż koszt jednej poprawki albo jednego nieplanowanego przestoju. Ja oszczędzam raczej na nadmiarowych gadżetach niż na elementach, które odpowiadają za bezpieczeństwo i porządek pracy całej instalacji. Zanim uznam temat za zamknięty, zawsze sprawdzam jeszcze kilka rzeczy, które oszczędzają nerwy po odbiorze.
Co sprawdzam przed pierwszym zamknięciem drzwi
Ostatni etap jest prosty, ale właśnie wtedy najłatwiej wyłapać rzeczy, które później irytują najbardziej. Poniżej moja krótka lista kontrolna:
- Każdy obwód ma czytelny opis.
- Wyłącznik główny jest łatwo dostępny i działa intuicyjnie.
- Przewody nie są naprężone ani zaciśnięte przez drzwi obudowy.
- Listwy PE i N są uporządkowane i zgodne z projektem.
- Podział RCD nie powoduje, że jedna drobna usterka gasi pół domu.
- Jest realny zapas miejsca na przyszłe aparaty.
- W instalacji z PV część AC i DC jest wyraźnie rozdzielona i opisana.
- Są pomiary, schemat i dokumentacja, do których da się wrócić po czasie.
Najlepszy układ to taki, którego nie trzeba poprawiać po odbiorze. Jeśli budujesz dom, modernizujesz instalację albo dokładasz fotowoltaikę, traktuj ten element jak inwestycję w spokój na lata, a nie tylko formalny punkt na liście wykonawczej.
