W typowej domowej instalacji sprawa jest prostsza, niż wygląda na pierwszy rzut oka: przy zwykłym łączniku przerywa się przewód fazowy, a nie neutralny. Kłopot zaczyna się wtedy, gdy w puszce widać trzy żyły i nie wiadomo, która zasila obwód, która idzie do lampy, a która pełni funkcję ochronną. Poniżej rozkładam to na prosty układ krok po kroku, z naciskiem na bezpieczeństwo i na to, jak rozpoznać właściwy wariant osprzętu.
Najważniejsze zasady przy trzech przewodach w puszce
- W zwykłym łączniku rozłącza się tylko fazę, a nie przewód neutralny.
- Przy trzech żyłach w puszce jedna z nich bardzo często jest PE, czyli przewodem ochronnym, a nie dodatkowym „wolnym” przewodem do podłączenia.
- Jeśli mechanizm ma zaciski L, 1 i 2, to może być łącznik schodowy, a nie zwykły jednobiegunowy.
- Kolory przewodów pomagają, ale w starszych instalacjach nie wolno opierać się tylko na nich.
- Przed jakąkolwiek pracą trzeba odłączyć zasilanie i sprawdzić brak napięcia testerem.
Najpierw ustal, z jakim łącznikiem masz do czynienia
To jest pierwszy punkt, na którym najczęściej kończy się domowa improwizacja. Zwykły łącznik jednobiegunowy steruje jedną lampą z jednego miejsca, a łącznik schodowy służy do sterowania z dwóch punktów. Na pierwszy rzut oka oba mogą wyglądać podobnie, ale ich zaciski są inne, a błędne rozpoznanie mechanizmu od razu psuje cały układ.
Ja zawsze zaczynam od obejrzenia oznaczeń na korpusie. Jeśli widzę tylko jeden tor roboczy, to zwykle mam do czynienia z prostym wyłącznikiem światła. Jeśli pojawiają się oznaczenia L, 1 i 2, to sygnał, że mechanizm pracuje w układzie schodowym albo przełączającym i nie wolno go podłączać „na czuja”.
| Typ osprzętu | Typowe zaciski | Do czego służy | Jak go rozpoznać |
|---|---|---|---|
| Łącznik jednobiegunowy | L oraz 1 lub strzałka | Włącza i wyłącza jedną lampę z jednego miejsca | Najprostszy wariant, bez potrzeby stosowania pary łączników |
| Łącznik schodowy | L, 1, 2 | Steruje oświetleniem z dwóch miejsc | Ma trzy zaciski robocze i zwykle pracuje w parze z drugim łącznikiem |
| Łącznik świecznikowy | L1, L2 i wspólny | Obsługuje dwie grupy źródeł światła | Przydatny przy żyrandolach i dwóch obwodach lamp |
Jeśli po zdjęciu klawisza wciąż nie masz pewności, odsuń się od zgadywania. Właśnie na tym etapie rozstrzyga się, czy instalacja jest prosta, czy wymaga już dokładnego pomiaru albo pomocy elektryka. To prowadzi do drugiej rzeczy, która naprawdę ma znaczenie: do rozpoznania samych przewodów.
Co oznaczają trzy przewody w puszce

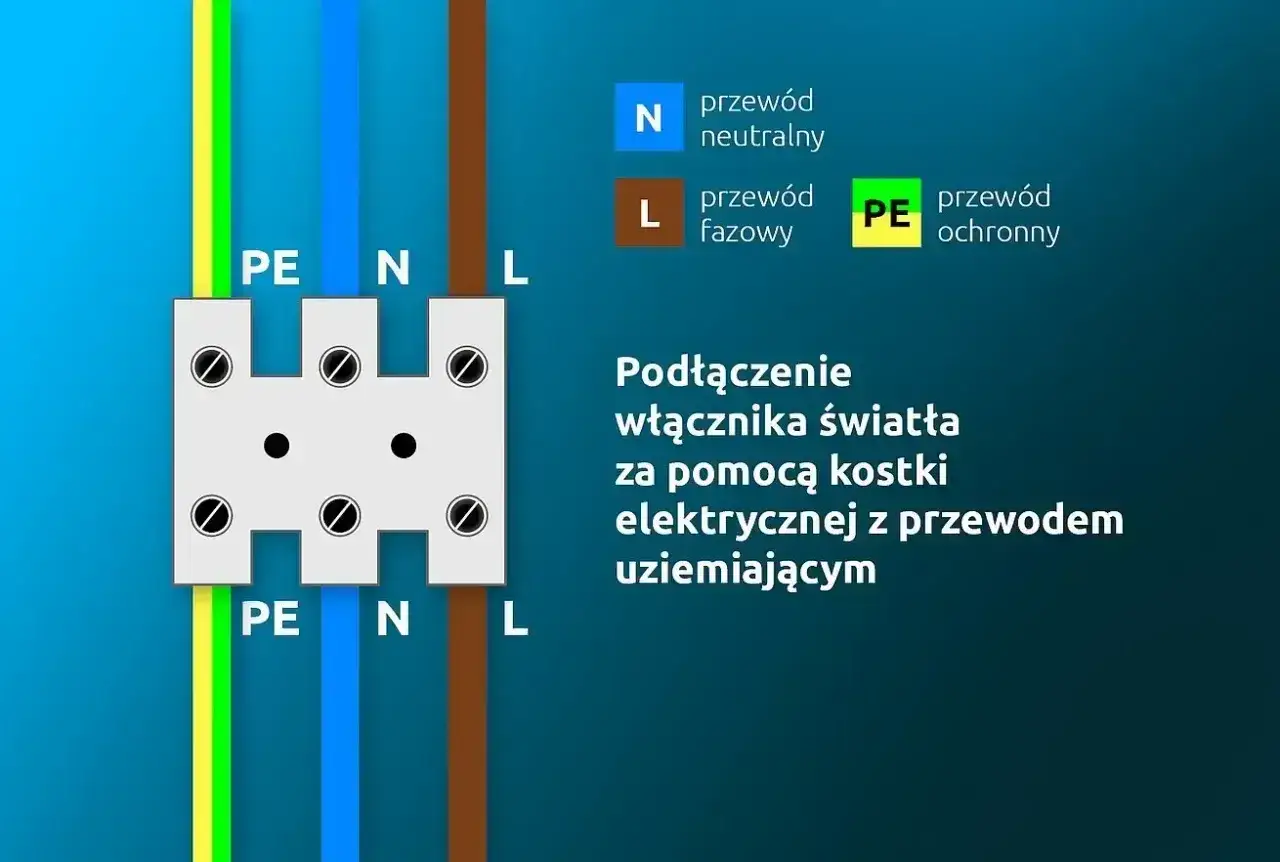

W nowej instalacji kolory są zwykle czytelne. Brązowy albo czarny to najczęściej przewód fazowy L, niebieski oznacza przewód neutralny N, a żółto-zielony to PE, czyli przewód ochronny. ZPE przypomina właśnie taki porządek oznaczeń i to jest dobra baza, ale w starszych mieszkaniach nie traktuję kolorów jak dowodu ostatecznego.
| Kolor lub oznaczenie | Najczęstsza funkcja | Czy trafia do zwykłego łącznika | Uwaga praktyczna |
|---|---|---|---|
| Brązowy, czarny lub szary | Faza L | Tak | To zwykle przewód zasilający albo powrót do lampy, ale trzeba to potwierdzić pomiarem |
| Niebieski | Neutralny N | Zwykle nie | W standardowym łączniku nie idzie na styki mechanizmu, chyba że instrukcja konkretnego modelu mówi inaczej |
| Żółto-zielony | Ochronny PE | Tylko do zacisku ochronnego lub złączki | Nigdy nie wolno wpinać go w miejsce fazy |
| Starsze instalacje z przewodem PEN | Połączona funkcja ochronna i neutralna | Wymaga szczególnej ostrożności | PEN, czyli wspólny przewód ochronno-neutralny, trzeba rozpoznawać bardzo pewnie, a nie po samym kolorze |
W materiałach edukacyjnych ZPE zwraca się uwagę na prostą zasadę: najpierw odłączasz zasilanie, a dopiero potem sprawdzasz, czy przewody są naprawdę bez napięcia. W praktyce to oznacza, że żadna „pewność po kolorach” nie zastępuje pomiaru. I właśnie dlatego kolejny krok musi być wykonany spokojnie, bez pośpiechu.
Jak bezpiecznie podłączyć włącznik światła z trzema przewodami
Ja robię to zawsze w tej samej kolejności, bo ona po prostu ogranicza ryzyko błędu. Przy prostym łączniku jednobiegunowym praca dotyczy fazy, przewodu do lampy i ewentualnie ochronnego PE. Neutralny N zwykle zostaje poza mechanizmem i idzie dalej w puszce lub złączce.
- Wyłącz odpowiedni obwód w rozdzielnicy i upewnij się, że nikt go w tym czasie nie załączy.
- Sprawdź brak napięcia testerem dwubiegunowym. To pewniejsze niż szybkie dotknięcie próbnikiem.
- Zrób zdjęcie przewodów przed odłączeniem starego mechanizmu. Nawet jeśli wydaje się to zbędne, później często oszczędza nerwy.
- Podłącz przewód fazowy zasilający do zacisku oznaczonego L.
- Przewód idący do lampy wpiąć do zacisku wyjściowego, zwykle oznaczonego strzałką albo numerem 1.
- Żółto-zielony przewód PE podłącz do zacisku ochronnego, jeśli mechanizm go ma, albo zostaw w osobnej złączce w puszce, gdy osprzęt jest plastikowy i nie wymaga uziemienia.
- Niebieskiego przewodu N nie wciskaj do łącznika tylko dlatego, że został wolny. W zwykłym wyłączniku nie jest on elementem toru roboczego.
- Dokręć zaciski, schowaj przewody tak, by nie były ściśnięte, załóż mechanizm i dopiero wtedy włącz zasilanie.
Jeśli po uruchomieniu światło nie działa albo zabezpieczenie od razu wybija, nie próbuj kolejnych kombinacji. To zwykle oznacza błąd w identyfikacji przewodów, zwarcie albo pomylenie fazy z przewodem ochronnym. W takim momencie lepiej wrócić do pomiaru niż „testować” instalację na ślepo.
Najczęstsze błędy, które robią zwarcie albo zostawiają lampę pod napięciem
W praktyce widzę kilka pomyłek powtarzających się niemal wszędzie. Część z nich kończy się tylko tym, że lampa nie świeci. Inne są już realnie niebezpieczne, bo zostawiają oprawę pod napięciem mimo wyłączonego klawisza.
| Błąd | Co się dzieje | Jak temu zapobiec |
|---|---|---|
| Podłączenie neutralnego N do zacisku wyłącznika | Lampa może działać nieprawidłowo, a tor rozłączania będzie błędny | Trzymaj się zasady, że zwykły łącznik rozłącza fazę L |
| Wpięcie PE do zacisku fazowego | Natychmiastowy problem z bezpieczeństwem i często zadziałanie zabezpieczenia | Sprawdzaj oznaczenia zacisków i kolor żyły ochronnej |
| Zaufanie wyłącznie kolorom w starej instalacji | Ryzyko błędnej identyfikacji przewodów | Najpierw pomiar, dopiero potem podłączenie |
| Luźno dokręcone żyły | Nagrzewanie zacisku, iskrzenie, czasem przerywana praca światła | Po montażu sprawdź dokręcenie i stan miedzi |
| Montaż łącznika schodowego zamiast jednobiegunowego | Układ nie zadziała zgodnie z oczekiwaniem | Porównaj schemat z liczbą i oznaczeniem zacisków |
Im starsza instalacja, tym mniej ufam samemu kolorowi izolacji. W mieszkaniach po wielu modernizacjach zdarza się, że ktoś wykorzystał niebieski jako fazę albo zostawił wspólny PEN w miejscu, gdzie spodziewasz się osobnego N i PE. Dlatego przy takich pracach najbezpieczniej działa zasada „najpierw pomiar, potem ruch śrubokrętem”.
Kiedy lepiej wezwać elektryka niż ryzykować
Są sytuacje, w których samodzielny montaż przestaje być rozsądnym oszczędzaniem czasu. Dla mnie czerwonym światłem są przede wszystkim stare przewody aluminiowe, krucha izolacja, brak wyraźnych oznaczeń oraz układ z przewodem PEN, którego nie da się pewnie rozpoznać bez pomiaru. ZPE w swoich materiałach edukacyjnych przypomina też, że przy instalacji elektrycznej nie chodzi o odwagę, tylko o procedurę i sprawdzenie stanu obwodu.
- Jeśli w puszce nie ma czytelnych oznaczeń i nie masz pewności, która żyła jest zasilaniem.
- Jeśli instalacja jest stara, aluminiowa albo była już wielokrotnie przerabiana.
- Jeśli po wyłączeniu bezpiecznika nadal wykrywasz napięcie.
- Jeśli łącznik ma układ schodowy, świecznikowy albo inteligentny moduł z dodatkowymi zaciskami.
- Jeśli po złożeniu obwodu zabezpieczenie wyłącza się od razu po załączeniu.
W takich przypadkach nie traktuję „jeszcze jednego podejścia” jako rozwiązania. To zwykle sygnał, że schemat instalacji jest bardziej złożony, niż wyglądał na początku, i wymaga fachowego rozpoznania.
Przy okazji montażu sprawdź, czy instalacja nie prosi się o małą modernizację
Skoro i tak otwierasz puszkę, dobrze wykorzystać tę chwilę sensownie. Czasem wystarczy wymiana starego mechanizmu na nowy łącznik z lepszymi zaciskami, uporządkowanie przewodów w złączkach albo przygotowanie miejsca pod osprzęt podświetlany. Jeśli planujesz LED-y albo prostą automatykę, obecność przewodu neutralnego w puszce zaczyna mieć znaczenie większe niż sam wygląd klawisza.
- Do LED-ów i modułów smart warto sprawdzić, czy producent wymaga przewodu N.
- Przy osprzęcie podświetlanym neutralny bywa potrzebny, więc sama „wymiana klawisza” może nie wystarczyć.
- Jeśli puszka jest ciasna, lepiej od razu uporządkować przewody niż wciskać je na siłę.
- Gdy oświetlenie zużywa dużo energii, największą różnicę daje zwykle przejście na LED i dobre sterowanie, a nie sam rodzaj ramki.
To właśnie dlatego przy takich drobnych pracach elektrycznych patrzę szerzej niż tylko na jeden łącznik. Dobrze rozpoznane przewody, poprawnie dobrany mechanizm i porządek w puszce dają spokój na lata, a nie tylko chwilowe „działa” po zamknięciu ramki.
