Wybór między T568A i T568B nie decyduje o szybkości sieci, tylko o tym, czy okablowanie będzie spójne i łatwe w serwisie. W praktyce oba układy są poprawne, a różnica sprowadza się do zamiany pary zielonej i pomarańczowej w złączu 8P8C, które potocznie nazywa się RJ45. Poniżej rozpisuję to bez zbędnej teorii: co się naprawdę zmienia, kiedy wybrać jeden wariant, jak uniknąć pomyłki przy zaciskaniu i dlaczego ma to znaczenie także w domowej automatyce czy przy monitoringu fotowoltaiki.
Najważniejsze różnice w praktyce
- T568A i T568B mają taką samą wydajność elektryczną, więc nie wybiera się ich „pod szybkość”.
- Różnica dotyczy tylko przypisania par zielonej i pomarańczowej do pinów 1, 2, 3 i 6.
- Jedno połączenie musi mieć ten sam standard na obu końcach, inaczej robisz crossover.
- W nowej instalacji najważniejsza jest konsekwencja: jeden schemat, jedna dokumentacja, jedno oznaczenie.
- W domu, biurze i instalacji PV zasada jest ta sama, zmienia się tylko kontekst użycia kabla.

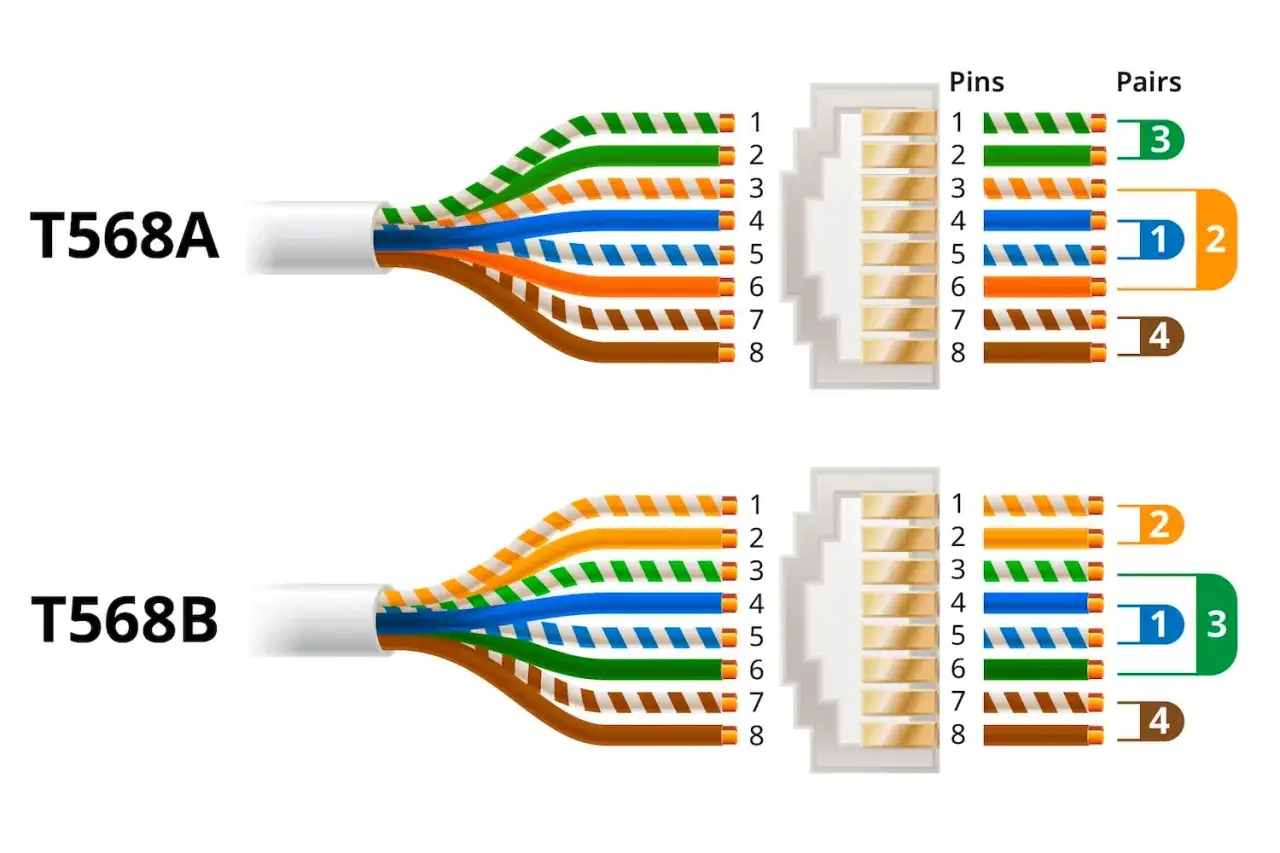

Czym różnią się T568A i T568B
Najpierw ważne doprecyzowanie: w praktyce mówimy o dwóch sposobach zarabiania wtyków i gniazd dla złącza 8P8C, które bardzo często błędnie nazywa się RJ45. To nie są dwa różne „typy internetu”, tylko dwa układy kolorów i pinów. Dla samego sygnału nie ma znaczenia, czy wybierzesz A, czy B, o ile cały tor jest wykonany konsekwentnie.
| Pin | T568A | T568B |
|---|---|---|
| 1 | biało-zielony | biało-pomarańczowy |
| 2 | zielony | pomarańczowy |
| 3 | biało-pomarańczowy | biało-zielony |
| 4 | niebieski | niebieski |
| 5 | biało-niebieski | biało-niebieski |
| 6 | pomarańczowy | zielony |
| 7 | biało-brązowy | biało-brązowy |
| 8 | brązowy | brązowy |
Jeśli spojrzysz na tabelę, od razu widać sedno: zmieniają się tylko dwie pary na pinach 1-2 i 3-6. Niebieska i brązowa para pozostają dokładnie tam, gdzie były. Dlatego nie ma tu wyścigu „lepszy kontra gorszy” - jest za to kwestia porządku, zgodności i łatwego serwisowania. Z mojego punktu widzenia to jedna z tych decyzji, które wyglądają na skomplikowane tylko do momentu, gdy rozpisze się je na piny.
Kiedy już wiesz, że nie chodzi o wydajność, łatwiej odpowiedzieć na kolejne pytanie: który wariant wybrać w konkretnej instalacji.
Który wariant wybrać w nowej instalacji
Jeśli nie mam odgórnych wytycznych, w nowych instalacjach zwykle trzymam się jednego standardu w całym obiekcie. W praktyce najczęściej wybieram T568B, bo jest po prostu wygodny przy gotowych patchcordach, opisach na osprzęcie i późniejszej rozbudowie. T568A też jest poprawny, ale sens ma głównie wtedy, gdy pasuje do istniejącej infrastruktury albo wymaga go dokumentacja projektu.
| Sytuacja | Praktyczny wybór | Dlaczego |
|---|---|---|
| Nowa sieć w domu | T568B | Łatwo utrzymać spójność z gotowymi przewodami i opisami osprzętu. |
| Rozbudowa istniejącej instalacji | Ten sam standard, który już działa | Unikasz mieszania A i B w jednej dokumentacji oraz w jednej szafie. |
| Projekt z wymaganiami inwestora | Standard wskazany w projekcie | Tu ważniejsza jest zgodność formalna niż osobiste preferencje montera. |
| Monitoring, sterowanie, instalacja PV | Jeden standard dla całego obiektu | Serwis po latach jest prostszy, a opis portów nie wprowadza chaosu. |
Jeśli mam wybrać tylko jeden wariant bez dodatkowych informacji, zwykle stawiam na T568B. Nie dlatego, że jest „mocniejszy”, tylko dlatego, że najczęściej spotykam go w praktyce i najłatwiej utrzymać wokół niego porządek. Najgorsza decyzja to nie A albo B, tylko zmienianie standardu co kilka metrów lub co kolejną puszkę. Właśnie wtedy zaczyna się bałagan, którego później nie da się naprawić samym testem ciągłości.
Skoro wybór jest prosty, warto zobaczyć, kiedy naprawdę pojawia się problem. To zwykle nie standard sam w sobie, tylko jego mieszanie.
Co się dzieje, gdy połączysz A z B
Jeżeli jeden koniec kabla zarobisz według T568A, a drugi według T568B, tworzysz crossover. Kiedyś takie połączenie było używane świadomie do łączenia podobnych urządzeń, dziś większość współczesnego sprzętu potrafi sobie z tym poradzić automatycznie. To jednak nie zmienia faktu, że w instalacji strukturalnej taki kabel jest po prostu błędem projektowym.
Najczęstsze skutki mieszania standardów są bardzo przyziemne:
- trudniej później odczytać, co właściwie zostało zrobione w instalacji,
- tester pokaże niezgodny wire map i serwis zaczyna się od szukania winnego,
- po latach łatwo pomylić zwykły patchcord z kablem skrzyżowanym,
- w starszym sprzęcie połączenie może w ogóle nie zestawić linku.
W praktyce nie polegam na tym, że „jakoś zadziała”. Jeśli link zestawia się tylko dlatego, że urządzenia mają auto MDI-X, to nadal nie jest to poprawnie wykonane okablowanie. Dobrze zrobiona sieć ma być przewidywalna, a nie szczęśliwa. Po takim rozróżnieniu od razu widać, dlaczego tak dużo zależy od samego zacisku i przygotowania końcówki.
Jak zacisnąć RJ45 bez zbędnych poprawek
Najwięcej problemów nie robi sam wybór standardu, tylko to, co dzieje się przy końcówce kabla. Gdy pracuję nad zarobieniem wtyku, pilnuję kilku rzeczy bez kompromisów, bo to one decydują o jakości toru.
- Wybieram standard przed obcięciem płaszcza i oznaczam kabel, zanim zacznę układać żyły.
- Rozplątuję pary jak najkrócej. W praktyce staram się nie przekraczać około 13 mm odcinka bez skrętu przy samej końcówce.
- Układam żyły równo, bez skręcania ich na siłę, a następnie przycinam jednym ruchem na jednakową długość.
- Dopilnowuję, żeby płaszcz kabla wszedł pod zacisk wtyku, a nie wisiał wyłącznie na samych żyłach.
- Dobieram właściwy typ złącza do przewodu: inny do kabla instalacyjnego z żyłą litą, inny do linki w patchcordzie.
- Po zaciśnięciu sprawdzam odcinek testerem, bo wizualnie poprawny kabel potrafi mieć ukryty błąd połączenia.
Jeżeli kabel ma iść przez szafkę, rozdzielnię albo ciasne miejsce przy urządzeniu, dokładność ma jeszcze większe znaczenie. Nadmiar rozplotu przy końcówce potrafi psuć parametry bardziej niż sam wybór A lub B. To drobiazg, ale w okablowaniu właśnie drobiazgi robią największą różnicę. I dlatego przy kolejnej sekcji patrzę już nie tylko na sam kabel, lecz na cały kontekst instalacji.
RJ45 w domu, biurze i instalacji fotowoltaicznej
Ten temat szczególnie dobrze widać w instalacjach, które mają działać bez dotykania przez lata. W domu kabel RJ45 często kończy w routerze, switchu, punkcie dostępowym, kamerze albo rejestratorze. W instalacji fotowoltaicznej dochodzi jeszcze komunikacja z falownikiem, loggerem, licznikiem energii lub bramką monitorującą. W takich miejscach nie interesuje mnie „ładniejszy” standard, tylko to, czy całość będzie czytelna po pięciu latach i czy technik od razu zrozumie, co gdzie jest wpięte.
Przy instalacjach elektrycznych i teletechnicznych najwięcej daje nie sam wybór A albo B, lecz porządna organizacja toru kablowego. Jeśli przewód biegnie blisko kabli zasilających, trzeba zadbać o rozsądną trasę, unikanie ostrych łuków i sensowne ekranowanie tam, gdzie naprawdę jest potrzebne. Ekranowany kabel ma sens tylko wtedy, gdy reszta instalacji też jest do niego dobrana. W przeciwnym razie łatwo przepłacić, a nie zyskać niczego konkretnego.
W praktyce przy systemach PV, automatyce domowej i monitoringu najważniejsze są trzy rzeczy: jeden standard w całym obiekcie, dobre oznaczenie końców i pewność, że każdy odcinek przeszedł test. To właśnie one ograniczają liczbę telefonów serwisowych, a nie sam wybór litery A albo B. Gdy to uporządkujesz, zostaje już tylko jedna rzecz, którą warto zapamiętać przed zaciskaniem pierwszego kabla.
Jedna zasada, która oszczędza najwięcej czasu
Gdy miałbym zostawić tylko jedną praktyczną wskazówkę, brzmiałaby tak: wybierz jeden standard dla całej instalacji, zapisz go i nie zmieniaj po drodze. Jeśli nie masz specjalnych wymagań, T568B będzie najwygodniejszym wyborem dla nowej sieci, ale T568A jest równie poprawny, pod warunkiem że wszędzie trzymasz się tej samej logiki.
Druga rzecz, którą zawsze stawiam bardzo wysoko, to kontrola jakości wykonania. Krótkie rozplecenie par, właściwy typ wtyku, oznaczenie kabla i test po zaciśnięciu robią większą różnicę niż dyskusja o tym, który wariant „lepiej wygląda”. W kablowaniu liczy się przewidywalność. Jeśli zadbasz o porządek teraz, później nie będziesz zgadywać, dlaczego jeden port działa, a drugi wymaga ciągłego poprawiania.
Przy większej liczbie odcinków najlepiej spisać wybrany standard w krótkiej notatce technicznej i trzymać się go także przy późniejszych poprawkach. To prosty nawyk, ale właśnie on najczęściej oddziela instalację solidną od takiej, która po pierwszym serwisie zaczyna żyć własnym życiem.
