Jak podłączyć gniazdko - Bezpieczny poradnik krok po kroku

Dobrze podłączone gniazdko nie kończy się na wkręceniu przewodów w zaciski. Liczy się kolejność pracy, rozpoznanie żył i ocena, czy instalacja w ogóle nadaje się do takiego montażu. Poniżej pokazuję, jak podłączyć gniazdko bez zgadywania, na co zwrócić uwagę w polskich instalacjach i kiedy lepiej przerwać pracę oraz wezwać elektryka.

Zacznij od bezpieczeństwa i sprawdzenia, z czym pracujesz

Ja zawsze zaczynam od wyłączenia właściwego obwodu w rozdzielnicy. Samo zgaszenie światła w pokoju niczego nie dowodzi, bo gniazdo może być zasilane inną linią niż oświetlenie, a pomyłka tutaj kończy się bardzo źle. Dopiero po odłączeniu zasilania sprawdzam próbnikiem dwubiegunowym, czy na przewodach faktycznie nie ma napięcia.

Jeśli w puszce widzisz ślady nadtopienia, przypalenia albo kruche, łamliwe izolacje, przestaję traktować temat jak drobną wymianę osprzętu. Wtedy najrozsądniej jest najpierw ocenić stan całego obwodu, a dopiero potem myśleć o nowym gnieździe. Gdy już wiesz, że zasilanie jest odłączone i instalacja nie budzi zastrzeżeń, przechodzę do rozpoznania samych przewodów.

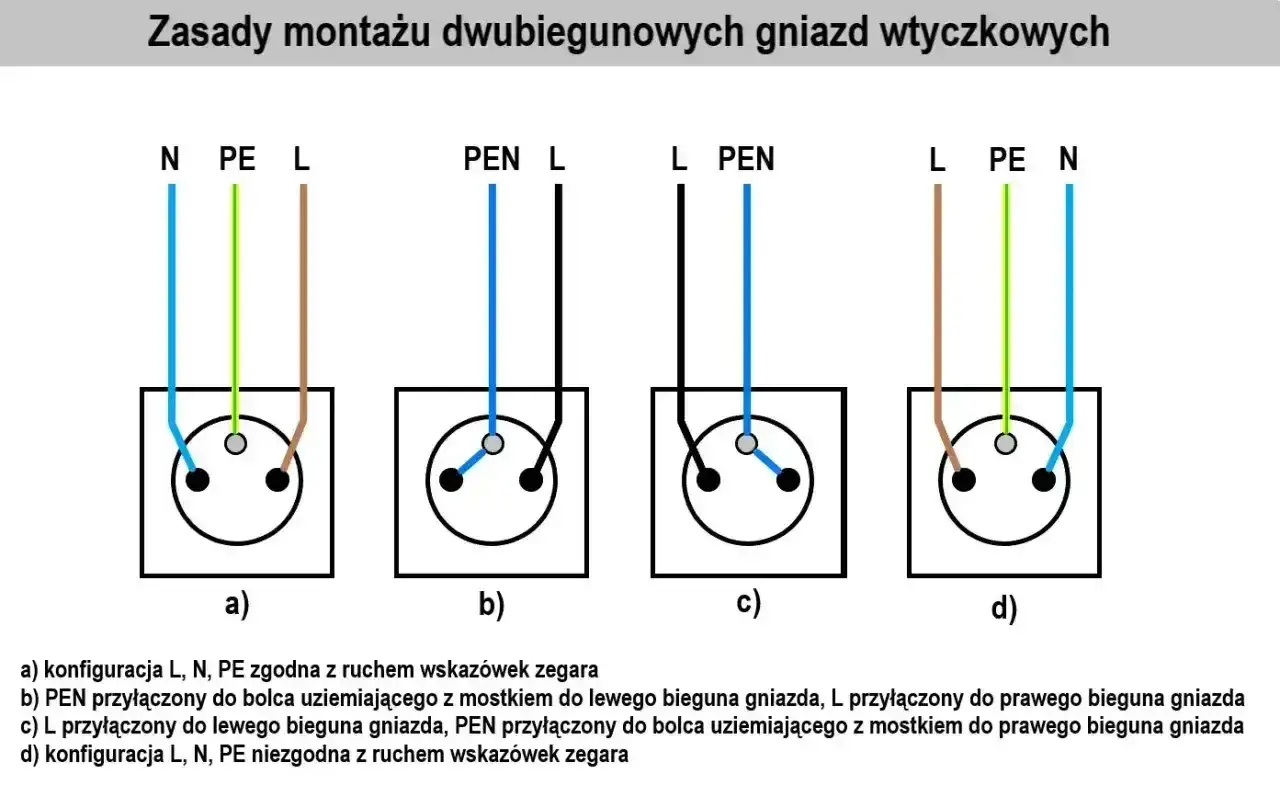

Jak rozpoznać przewody i zaciski w typowym gniazdku

W nowych instalacjach kolory przewodów są dużym ułatwieniem, ale nie można opierać się wyłącznie na nich. Brązowy, czarny lub szary przewód to zwykle faza, czyli L. Niebieski to przewód neutralny, oznaczany jako N. Żółto-zielony odpowiada za ochronę przeciwporażeniową, czyli PE.

W praktyce patrzę przede wszystkim na oznaczenia na mechanizmie gniazda. Jeśli producent opisał zaciski jako L, N i PE, to właśnie tym się kieruję. W wielu polskich projektach i w codziennej praktyce wykonawczej faza trafia po lewej stronie, neutralny po prawej, a styk ochronny jest u góry, ale i tak nie zgaduję po samym układzie przewodów. W starszych puszkach kolory potrafią mylić, bo ktoś kiedyś zrobił przeróbkę bez zachowania standardu.

Mając jasność, co jest czym, można przejść do samego montażu. Tu liczy się spokój, porządek i brak pośpiechu.

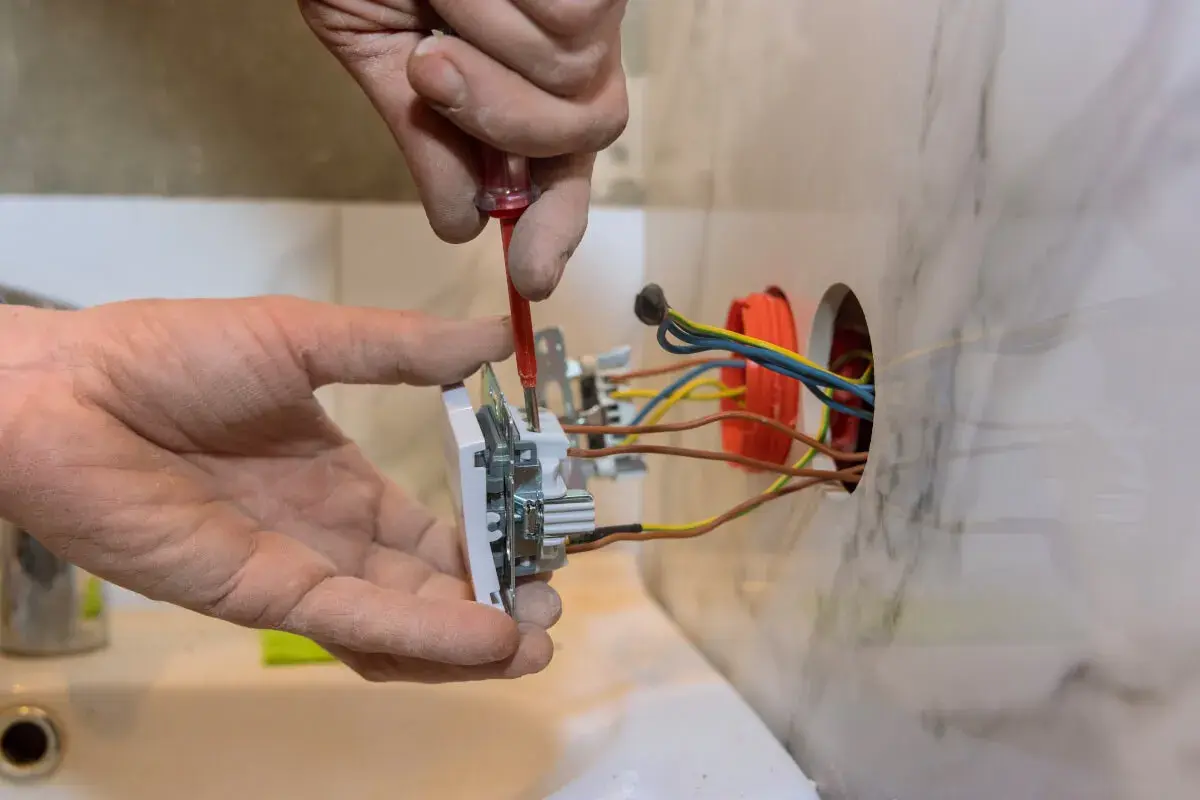

Podłącz gniazdo krok po kroku bez zbędnych skrótów

Jeżeli mam opisać sam proces możliwie prosto, robię go zawsze w podobnej kolejności. To nie jest sztuka dla sztuki, tylko sposób na ograniczenie błędów i późniejszych poprawek.

1. Odłącz zasilanie właściwego obwodu i potwierdź brak napięcia dwubiegunowym próbnikiem.
2. Oceń stan przewodów w puszce. Izolacja ma być cała, a żyły nie powinny być nadmiernie skręcone ani nadłamane.
3. Przygotuj końcówki przewodów. Zdejmij tylko tyle izolacji, ile wymaga zacisk, żeby żadna goła żyła nie wystawała poza terminal.
4. Podłącz przewód ochronny do zacisku PE albo do styku ochronnego. To jest przewód, którego nie wolno traktować jako opcjonalnego dodatku.
5. Podłącz przewód neutralny do zacisku N, a fazowy do L. W wielu gniazdach z bolcem oznacza to układ: faza po lewej, neutralny po prawej, styk ochronny u góry.
6. Dokręć zaciski zgodnie z konstrukcją osprzętu. W mechanizmach sprężynowych przewód wsuwa się do oporu, w śrubowych dociąga z wyczuciem, ale bez miażdżenia żyły.
7. Ułóż przewody w puszce tak, żeby nie były ściśnięte i nie ciągnęły mechanizmu przy montażu ramki.
8. Przykręć gniazdo i załóż ramkę, a na końcu sprawdź, czy osprzęt siedzi równo i nic nie odstaje.

Ja lubię jeszcze na tym etapie zrobić prosty test wzrokowy: jeśli po założeniu ramki gniazdo nie przylega równo albo trzeba je „dopychać”, zwykle coś w puszce układa się źle. To drobiazg, ale właśnie takie drobiazgi najczęściej wracają po kilku tygodniach jako luźny styk albo grzanie. W nowych instalacjach ten etap bywa prosty, ale w starych układach trzeba już patrzeć szerzej.

Stara instalacja bez osobnego pe wymaga ostrożności

Najwięcej błędów widzę tam, gdzie ktoś chce potraktować starą instalację tak samo jak nową. To nie działa. Jeśli w puszce są tylko dwa przewody, nie oznacza to automatycznie, że wystarczy „dołożyć bolec” albo zrobić szybki mostek. W starszych układach spotyka się przewód PEN, czyli przewód ochronno-neutralny, a jego rozdział na PE i N powinien być wykonany w odpowiednim miejscu instalacji, a nie przypadkowo w gnieździe.

Ważna rzecz: wyłącznik różnicowoprądowy zwiększa bezpieczeństwo, ale nie zastępuje przewodu ochronnego. Nie traktuję więc RCD jako wymówki, żeby ignorować brak PE. Jeśli instalacja jest stara, nieczytelna albo ktoś już wcześniej mieszał w przewodach, lepiej zatrzymać się na etapie diagnozy. To właśnie w takich miejscach rodzą się później najdroższe poprawki.

Skoro wiemy już, kiedy montaż ma sens, a kiedy nie, zostaje jeszcze pytanie o najczęstsze błędy. Tu zwykle nie chodzi o skomplikowaną teorię, tylko o zwykłe niedopatrzenia.

Najczęstsze błędy, które w praktyce widzę najczęściej

• Łączenie przewodów wyłącznie po kolorze - w starszych instalacjach kolory bywają mylące, więc bez pomiaru łatwo się pomylić.
• Zbyt długie odizolowanie żyły - goła miedź poza zaciskiem zwiększa ryzyko zwarcia i przypadkowego dotyku.
• Niedokręcone zaciski - gniazdo może działać od razu, ale po pewnym czasie zacznie się grzać i luzować.
• Upchnięcie przewodów na siłę - zgięty pod ostrym kątem przewód szybko męczy izolację i utrudnia serwis.
• Mieszanie obwodów gniazd i oświetlenia - to proszenie się o kłopot przy większym obciążeniu i utrudnioną diagnostykę.
• Zwykłe gniazdo w wilgotnym miejscu - w łazience, garażu lub na zewnątrz osprzęt trzeba dobrać do warunków, często w klasie IP44 lub wyższej.

Najbardziej zdradliwe są błędy, których nie widać od razu. Gniazdo może wyglądać poprawnie, a po kilku dniach zaczyna się grzać, iskrzyć albo po prostu działać niestabilnie. Dlatego zawsze sprawdzam nie tylko sam układ przewodów, ale też to, czy po skręceniu wszystko siedzi pewnie i nic nie pracuje pod obciążeniem. Następny krok to kontrola po montażu.

Sprawdź gniazdko po montażu, zanim zaczniesz z niego korzystać

Po zakończeniu prac nie zakładam, że wszystko jest w porządku tylko dlatego, że mechanizm wygląda równo. Najpierw sprawdzam, czy obwód wrócił do zasilania bez wyzwalania zabezpieczeń, a potem wykonuję krótki test funkcjonalny. Jeśli mam pod ręką miernik lub tester gniazda, od razu widać, czy faza, neutralny i ochronny są podłączone zgodnie z założeniem.

• Sprawdź, czy gniazdo jest sztywno osadzone w puszce.
• Upewnij się, że przewody nie wychodzą spod zacisków.
• Wciśnij przycisk testu na wyłączniku różnicowoprądowym, jeśli taki jest w obwodzie.
• Podłącz najpierw niewielkie obciążenie, a nie od razu sprzęt o dużej mocy.
• Po kilku minutach pracy dotknij ostrożnie ramki i okolicy gniazda - nie powinno być wyraźnego nagrzewania ani zapachu plastiku.

Jeżeli cokolwiek wygląda niejednoznacznie, nie brnę dalej na siłę. W elektryce lepiej zatrzymać się przy pierwszym wątpliwym sygnale niż później szukać skutków źle dokręconego zacisku. To szczególnie ważne tam, gdzie gniazdo zasila urządzenia pracujące długo i regularnie.

W domu z fotowoltaiką, w garażu i przy sprzęcie technicznym liczy się porządek

Na stronie poświęconej energii i fotowoltaice ten temat ma jeszcze jeden praktyczny wymiar: gniazdo bardzo często pracuje w pobliżu urządzeń technicznych, a nie tylko w salonie. W pomieszczeniu z falownikiem, w garażu, przy ładowarce, pompie obiegowej albo w strefie serwisowej najlepiej sprawdza się prosty układ: osobny obwód, czytelny opis w rozdzielnicy i osprzęt dobrany do warunków pracy.

• Do miejsca narażonego na wilgoć wybieram osprzęt o odpowiednim IP, a nie najtańsze gniazdo z marketu.
• Przy urządzeniach technicznych zostawiam zapas miejsca w puszce, bo późniejszy serwis bez tego robi się uciążliwy.
• Obwód opisuję tak, żeby po miesiącu było jasne, co dokładnie zasila.
• Jeśli instalacja ma ślady przeróbek, planuję najpierw pomiar, a dopiero potem montaż nowego gniazda.

Jeżeli po drodze pojawia się brak przewodu ochronnego, nadtopienia, chaotyczne połączenia albo niepewność co do układu sieci, traktuję to jako sygnał do przerwania prac. W takim momencie lepsza jest jedna wizyta fachowca niż późniejsze poprawianie całego obwodu. W elektryce najwięcej kosztuje nie samo gniazdo, tylko błędna decyzja podjęta na zbyt dużym skrócie.
