Połączenie dwóch odcinków przewodu nie kończy się na samym skręceniu żył. W dobrze wykonanej instalacji liczą się też szczelność, odciążenie mechaniczne i odporność na warunki, które w Polsce potrafią szybko zniszczyć byle prowizorkę. Dlatego mufa kablowa ma znaczenie zarówno przy oświetleniu ogrodowym, jak i w obwodach fotowoltaicznych, gdzie błąd potrafi ujawnić się dopiero po kilku miesiącach.
Co trzeba sprawdzić przed zakupem i montażem
- Najpierw patrzę na miejsce montażu: suchy wnętrz, elewacja, grunt albo dach wymagają innego osprzętu.
- Rodzaj złącza dobiera się do przekroju kabla, liczby żył i typu przewodu, a nie tylko do średnicy obudowy.
- W terenie najczęściej szukam szczelności klasy IP68, odporności na UV i sensownego zakresu temperatur pracy.
- W instalacjach PV ważne są także parametry DC, a nie wyłącznie deklaracja szczelności.
- Najwięcej awarii bierze się z niedopasowania osprzętu do warunków i z pośpiechu przy montażu.

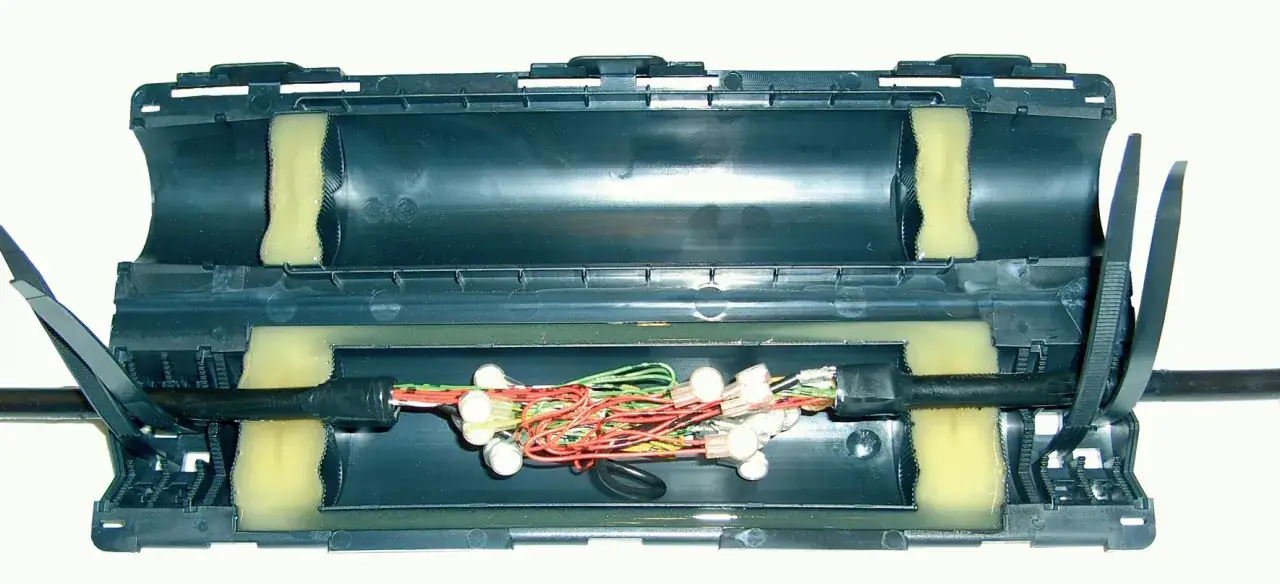

Do czego służy złącze kablowe i kiedy jest potrzebne
W praktyce chodzi o miejsce, w którym dwa odcinki przewodu mają stać się jednym, bezpiecznym i trwałym połączeniem. Taki element nie tylko łączy żyły, ale też odtwarza izolację i chroni styk przed wilgocią, pyłem, zabrudzeniem oraz uszkodzeniem mechanicznym.
Stosuję je wtedy, gdy trzeba przedłużyć trasę kabla, naprawić uszkodzony fragment, wykonać odgałęzienie albo połączyć przewody prowadzone w gruncie, w elewacji, w kanale technicznym czy w miejscu narażonym na pracę temperatury. W niskim napięciu spotyka się rozwiązania przewidziane nawet do 1 kV, ale zawsze decyduje konkretna konstrukcja i karta produktu.
Najgorszy pomysł to traktowanie połączenia jak zwykłej skrętki schowanej w peszlu. Taka prowizorka działa do pierwszego zawilgocenia albo do momentu, gdy kabel zacznie pracować i połączenie mechanicznie się poluzuje. Skoro wiadomo już, po co taki osprzęt istnieje, przejdźmy do tego, jakie wersje spotyka się najczęściej.
Jakie są rodzaje i czym się różnią
Nie każdy typ działa tak samo i nie każdy nadaje się do tego samego miejsca. Ja zwykle patrzę najpierw na to, czy połączenie ma być stałe, serwisowalne czy ukryte w trudnym środowisku. Dopiero później interesuje mnie wygoda montażu.
| Rodzaj | Najlepsze zastosowanie | Mocne strony | Ograniczenia |
|---|---|---|---|
| Żelowa | Oświetlenie zewnętrzne, elewacje, miejsca z umiarkowaną wilgocią | Szybki montaż, dobra szczelność, prosty serwis | Nie zawsze tak trwała jak wersja żywiczna w gruncie |
| Żywiczna | Grunt, kanały kablowe, naprawy stałe, trudny dostęp | Bardzo wysoka odporność na wodę i warunki zewnętrzne | Po związaniu jest praktycznie rozwiązaniem jednorazowym |
| Termokurczliwa | Profesjonalne instalacje z dostępem do narzędzi i doświadczenia | Kompaktowa, solidna, dobrze uszczelniona | Wymaga ogrzewania i starannego montażu |
| Hermetyczna złączka rozgałęźna | Odgałęzienia przy oprawach, urządzeniach i osprzęcie pomocniczym | Wygodna, szybka, często dostępna w wersjach IP68 | Trzeba pilnować zgodności przekroju i napięcia |
Jeśli mam wskazać jedną praktyczną różnicę, którą ludzie najczęściej bagatelizują, to nie jest nią wygląd obudowy, tylko to, czy połączenie ma przeżyć lata w ukryciu, czy ma być łatwe do otwarcia przy serwisie. Ta odpowiedź prowadzi prosto do doboru właściwego modelu.
Jak dobrać mufę do kabla i środowiska pracy
Tu zaczyna się najważniejsza część całej decyzji. W praktyce patrzę na sześć rzeczy: liczbę żył, przekrój, typ przewodu, napięcie i prąd, warunki środowiskowe oraz to, czy połączenie ma być dostępne po montażu.
| Co sprawdzić | Dlaczego to ważne | Praktyczna wskazówka |
|---|---|---|
| Liczba żył | Inny osprzęt jest dla 2 żył, inny dla 3, 4 albo 5 | Dopasuj złącze do układu kabla, a nie tylko do średnicy zewnętrznej |
| Przekrój | Zbyt mały luz lub zbyt ciasny styk podnosi temperaturę połączenia | Popularne instalacje domowe to m.in. 3x1,5 mm², 3x2,5 mm² i 5x2,5 mm² |
| Typ przewodu | Drut i linka wymagają innego podejścia do zacisku | Przy lince korzystam z tulejek albo końcówek przewidzianych przez producenta |
| Napięcie i prąd | Osprzęt musi wytrzymać realne warunki pracy, nie tylko „pasować” mechanicznie | W obwodach oświetleniowych spotyka się modele 250/450 V i 16 A, ale to nie jest uniwersalna norma dla wszystkiego |
| Środowisko | Wilgoć, grunt, pył i UV zmieniają wymagania | W terenie szukaj IP68, odporności UV i szerokiego zakresu temperatur |
| Dostęp serwisowy | Połączenie schowane pod ziemią ma inne wymagania niż element widoczny na ścianie | Jeśli nie chcesz wracać z naprawą co sezon, wybieraj rozwiązanie trwałe, a nie tylko szybkie |
W instalacjach fotowoltaicznych dokładam do tego jeszcze jeden filtr: zgodność z napięciem DC i odporność na promieniowanie UV. To drobiazg tylko z pozoru, bo na dachu po kilku latach najszybciej wychodzą właśnie oszczędności na osprzęcie, nie na samym kablu.
Jeżeli nie masz pewności, czy kabel pracuje w środowisku wymagającym wersji hermetycznej czy żywicznej, bezpieczniej jest założyć wariant „na trudniejsze warunki” niż później rozkuwać gotową instalację. Sam dobór to jednak dopiero połowa pracy, bo o trwałości decyduje jeszcze montaż.
Jak wykonać połączenie bezpiecznie krok po kroku
Najprostszy błąd to rozpoczynanie pracy od cięcia kabla zamiast od sprawdzenia warunków i instrukcji producenta. Ja robię to zawsze w tej samej kolejności, bo właśnie kolejność przesądza o jakości połączenia.
- Odłącz zasilanie i sprawdź brak napięcia. To podstawowy krok, który powinien być oczywisty, ale w praktyce bywa pomijany.
- Oceń stan kabla. Jeśli izolacja jest nadpalona, spękana albo zawilgocona, wytnij uszkodzony fragment i zostaw zapas na poprawny montaż.
- Przygotuj żyły zgodnie z typem złącza. Nie skracaj odizolowania „na oko”, bo za krótka żyła nie wejdzie poprawnie, a za długa może spowodować zwarcie.
- Jeśli pracujesz na lince, użyj tulejek albo końcówek zalecanych przez producenta. To poprawia docisk i ogranicza grzanie styku.
- Zamknij obudowę, dociśnij elementy blokujące i sprawdź, czy nie ma luzu. W modelach śrubowych ważny jest właściwy moment dokręcenia.
- Zrób prosty test mechaniczny i wizualny. Połączenie nie może się wysuwać, obracać ani wykazywać nieszczelności.
Na tym etapie największe znaczenie ma cierpliwość. Zbyt szybkie zamknięcie obudowy albo niedbałe ułożenie żył często kończy się tym, że połączenie wygląda dobrze tylko do pierwszego deszczu. Właśnie dlatego w terenie liczy się nie tyle sam produkt, ile dokładność montażu.
Gdzie w instalacjach fotowoltaicznych i zewnętrznych sprawdza się najlepiej
W systemach PV i w instalacjach na zewnątrz nie lubię przypadkowych połączeń. Na dachu, przy elewacji i w ziemi każde dodatkowe złącze jest potencjalnym punktem grzania, więc stosuję je tylko wtedy, gdy naprawdę jest potrzebne i gdy osprzęt ma właściwe parametry.
W stringach fotowoltaicznych zwykle korzysta się z dedykowanych złączy do przewodów solarnych, na przykład MC4, a nie z dowolnych elementów kupionych „bo pasują wymiarowo”. Jeśli jednak trzeba wykonać połączenie pomocnicze albo odgałęzienie, to osprzęt powinien być odporny na UV, temperaturę i napięcie DC. W praktyce oznacza to, że sam stopień IP68 nie wystarczy, jeśli producent nie przewidział pracy w takich warunkach.
W obwodach ogrodowych i oświetleniowych najczęściej wystarczają hermetyczne złączki dla 230 V, 16 A lub podobnych parametrów, ale w układach PV patrzę szerzej. Tu liczy się nie tylko szczelność, lecz także odporność na długotrwałe nagrzewanie i kompatybilność z przewodem solarnym. Nie bez powodu w dobrych modelach podaje się też zakres pracy od około -40 do +105°C.
Jeśli połączenie ma trafić do gruntu, stawiam na wersję przeznaczoną do trudnych warunków, a nie na najtańszy hermetyczny „uniwersalny” wariant. Ziemia nie wybacza słabej obudowy, a naprawa takiego miejsca jest po prostu droga i czasochłonna. Z tego właśnie powodu warto znać najczęstsze błędy, zanim pojawi się awaria.
Czego unikać, żeby nie wracać do naprawy po sezonie
Najwięcej problemów nie bierze się z samej idei połączenia, tylko z drobnych oszczędności albo pośpiechu. Gdy patrzę na awarie w terenie, widzę zwykle te same mechanizmy.
- Dobór osprzętu wyłącznie po liczbie żył, bez sprawdzenia przekroju i napięcia pracy.
- Łączenie przewodów z linką bez końcówek lub tulejek, co osłabia docisk.
- Montaż w wilgotnym lub zabrudzonym miejscu, mimo że obudowa ma pracować szczelnie.
- Brak odciążenia mechanicznego, przez co kabel „pracuje” i rozluźnia styk.
- Stosowanie zwykłego rozwiązania w obwodzie PV tylko dlatego, że mechanicznie pasuje do kabla.
- Ukrywanie połączenia bez możliwości późniejszej kontroli, nawet tam, gdzie serwis będzie potrzebny.
Jeśli miałbym zostawić jedną praktyczną zasadę, brzmiałaby tak: połączenie ma być dobrane do środowiska, a nie do ceny na półce. W przypadku kabli i przewodów to właśnie odporność na wodę, UV, temperaturę oraz prawidłowy montaż decydują o tym, czy instalacja działa latami, czy zaczyna sprawiać kłopoty po pierwszej zimie. Wybierając osprzęt rozsądnie, oszczędzasz sobie nie tylko awarii, ale też późniejszego rozkuwania gotowej trasy.
