Zasilanie rezerwowe ma sens tylko wtedy, gdy jest zrobione tak, żeby nie wprowadzało dodatkowego ryzyka do domu i do sieci. Pokażę, jak podłączyć agregat prądotwórczy do instalacji domowej tak, by zasilać wybrane obwody bez cofania napięcia do sieci, bez przeciążania urządzenia i bez chaosu przy pierwszym zaniku prądu. Po drodze wyjaśnię też, jak dobrać moc, co zmienia fotowoltaika i gdzie najczęściej popełnia się błędy.
Najważniejsze rzeczy, które trzeba ustalić przed montażem
- Nie podłącza się agregatu przez zwykłe gniazdko ani „na kablu z przejściówką”, bo to może podać napięcie wstecz do sieci.
- W domu najlepiej sprawdza się przełącznik sieć-0-agregat albo układ SZR/ATS z blokadą źródeł.
- Agregat dobiera się do obwodów priorytetowych, a nie do całego domu „na oko”.
- W instalacji z fotowoltaiką on-grid sam falownik zwykle nie zasili domu podczas awarii.
- Przy stałym podłączeniu warto mieć schemat rozdzielnicy, pomiary i montaż wykonany przez elektryka.
- Najpierw robi się test na spokojnie, dopiero potem liczy na awarię jako moment, w którym wszystko ma zadziałać.
Najbezpieczniejsza metoda to przełącznik sieć-0-agregat
W praktyce zaczynam od jednej zasady: agregatu nie wpina się do domowej instalacji przez przypadkowe gniazdko. Taki skrót jest niebezpieczny, bo może zasilić instalację „pod prąd”, uszkodzić sprzęt i stworzyć ryzyko dla osób pracujących przy sieci. Jak przypomina Gov.pl, agregatu nie uruchamia się też w zamkniętym pomieszczeniu, bo spaliny i tlenek węgla są realnym zagrożeniem.
Dlatego do stałego zasilania domu stosuje się rozwiązanie z rozdzielnicy: ręczny przełącznik źródła zasilania albo automatyczny układ SZR/ATS. Oba warianty mają jeden cel: nigdy nie łączyć jednocześnie sieci energetycznej i generatora. To właśnie blokada źródeł odróżnia bezpieczny układ od prowizorki.
| Metoda | Ocena | Dlaczego |
|---|---|---|
| Podłączenie do gniazdka | Nie polecam | Ryzyko backfeedu, porażenia, pożaru i uszkodzenia urządzeń |
| Przełącznik sieć-0-agregat | Tak | Prosty, czytelny i dający ręczną kontrolę nad zasilaniem |
| SZR / ATS | Tak | Automatycznie przełącza źródło, ale kosztuje więcej i wymaga starannego projektu |
Jeżeli miałbym wskazać rozwiązanie dla większości domów jednorodzinnych, wybrałbym ręczny przełącznik i kilka wydzielonych obwodów krytycznych. To prostsze, tańsze i łatwiejsze do opanowania niż próba zasilenia całego budynku bez planu. Gdy metoda jest już jasna, trzeba dobrać sam agregat do tego, co naprawdę ma podtrzymać.
Jak dobrać moc agregatu do domu, a nie do tabliczki znamionowej
Tu najczęściej pojawia się błąd: ktoś kupuje agregat „na 7 kW”, a potem okazuje się, że problemem nie jest moc nominalna, tylko rozruch lodówki, pompy albo sprężarki. Ja liczę obciążenie od najważniejszych odbiorników i zostawiam zapas. W praktyce sensowny margines dla zwykłej pracy to około 20-30%, a przy silnikach i sprężarkach trzeba myśleć szerzej, bo chwilowy pobór może być dużo wyższy niż praca ciągła.
| Odbiornik | Orientacyjne zapotrzebowanie | Co to oznacza w praktyce |
|---|---|---|
| Router, ONT, ładowarki | 10-30 W | To prawie nie obciąża agregatu, ale warto je utrzymać w pierwszej kolejności |
| Oświetlenie LED w kilku pomieszczeniach | 50-200 W | Da się zasilić nawet małym układem rezerwowym |
| Pompa CO / obiegowa | 40-150 W | Mały pobór, ale ważny dla ogrzewania i komfortu |
| Lodówka / zamrażarka | 100-300 W, chwilowo więcej przy starcie | Warto uwzględnić zapas na rozruch sprężarki |
| Sterownik kotła, automatyka, siłowniki | 20-100 W | To mały pobór, ale bez niego system grzewczy może stanąć |
| Czajnik, mikrofalówka, płyta grzewcza | 1500-3000 W | To już mocno zmienia wymagania wobec generatora |
Jeśli chcesz podtrzymać tylko oświetlenie, internet, ogrzewanie i lodówkę, często wystarczy mniejszy agregat jednofazowy. Jeśli do listy dochodzą urządzenia kuchenne, hydrofor albo sprzęt 400 V, układ trzeba przemyśleć od nowa. Nie chodzi o to, żeby kupić największe urządzenie, tylko takie, które realnie obsłuży priorytetowe obwody bez duszenia się pod obciążeniem.
| Typ agregatu | Dla kogo | Plusy | Minusy |
|---|---|---|---|
| Inwerterowy 230 V | Domowe obwody, elektronika, cichsza praca | Stabilniejsze napięcie, zwykle lepszy do wrażliwych urządzeń | Wyższa cena zakupu |
| Klasyczny z AVR | Proste zasilanie awaryjne | Tańszy, wystarczający do wielu zastosowań domowych | Mniej komfortowy akustycznie i mniej „delikatny” dla elektroniki niż inwerterowy |
| Trójfazowy 400 V | Domy z odbiornikami 3-fazowymi | Może zasilać układy 400 V | Trzeba pilnować równowagi obciążeń i poprawnego projektu |
W zwykłym domu jednorodzinnym często wygrywa nie największy, tylko najlepiej dopasowany agregat. To prowadzi wprost do pytania, jak go fizycznie wpiąć, żeby instalacja zachowała porządek i bezpieczeństwo.
Jak wygląda poprawne wpięcie do rozdzielnicy

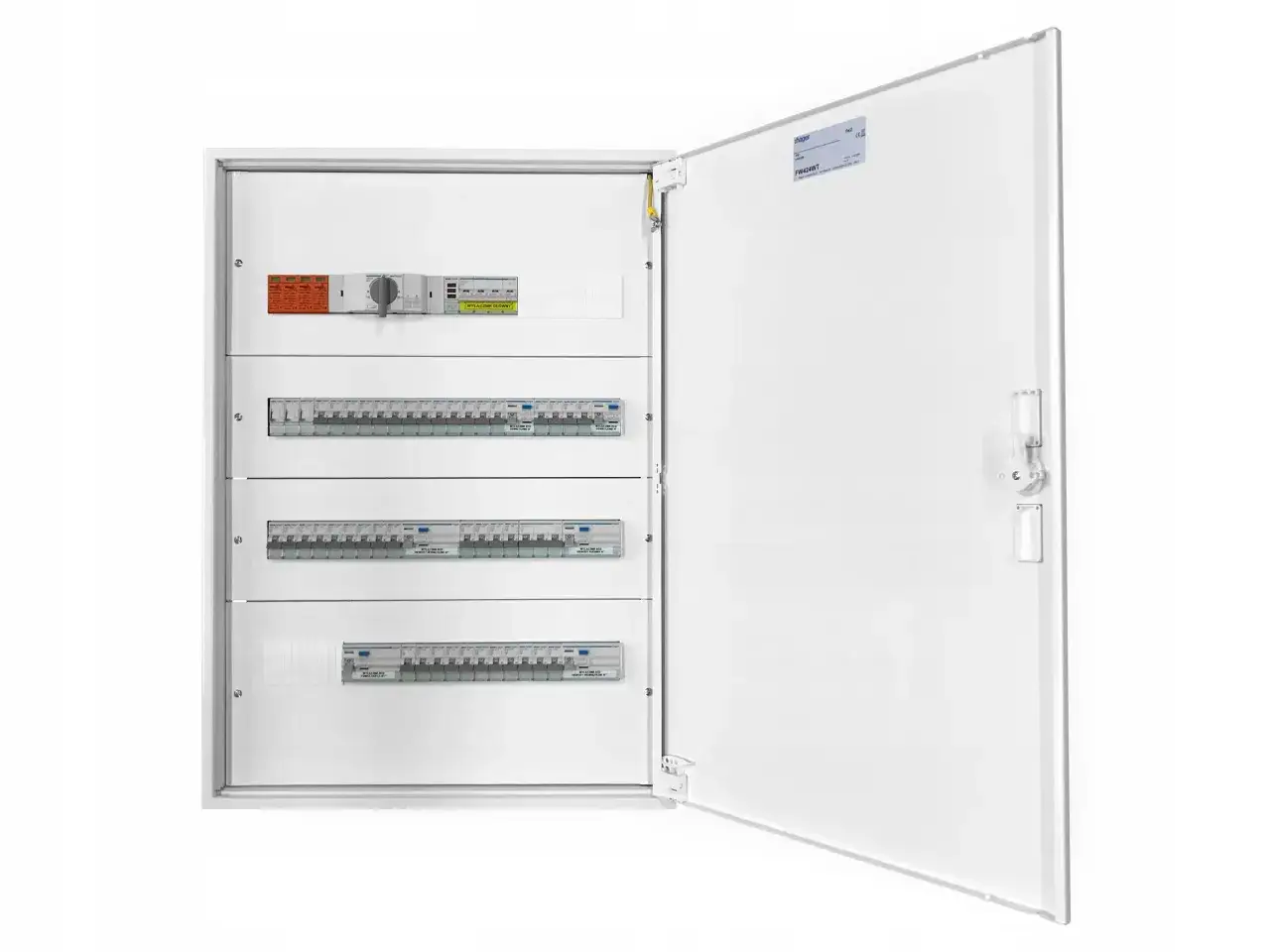

Jeżeli mam to ująć najkrócej, poprawny układ wygląda jak zasilanie przez rozdzielnicę, a nie przez improwizację. W praktyce elektryk wydziela obwody, które mają być podtrzymane, montuje element przełączający źródła i doprowadza do niego zasilanie z agregatu przez odpowiedni wlot lub gniazdo przyłączeniowe. Ważne jest też to, by przełączenie było jednoznaczne i mechanicznie albo elektrycznie blokowało równoczesne połączenie obu źródeł.
- Wydziel obwody priorytetowe, czyli te, które mają działać podczas awarii.
- Ustal, czy dom potrzebuje układu jednofazowego, czy trójfazowego.
- Zamontuj przełącznik źródła zasilania albo SZR/ATS w rozdzielnicy.
- Dodaj gniazdo wlotowe lub dedykowane przyłącze dla agregatu.
- Sprawdź, czy zabezpieczenia i przewody są dobrane do mocy oraz długości połączenia.
- Wykonaj pomiary i test pod obciążeniem zanim uznasz układ za gotowy.
Ręczny przełącznik ma sens w większości domów
Ręczny przełącznik sieć-0-agregat daje prostą obsługę i niższy koszt. W pozycji „0” odcinasz dom od sieci, w drugiej pozycji przechodzisz na agregat. To rozwiązanie dobre tam, gdzie awarie zdarzają się rzadko, a użytkownik chce mieć pełną kontrolę nad tym, kiedy uruchamia zasilanie rezerwowe.
SZR/ATS daje wygodę, ale kosztuje więcej

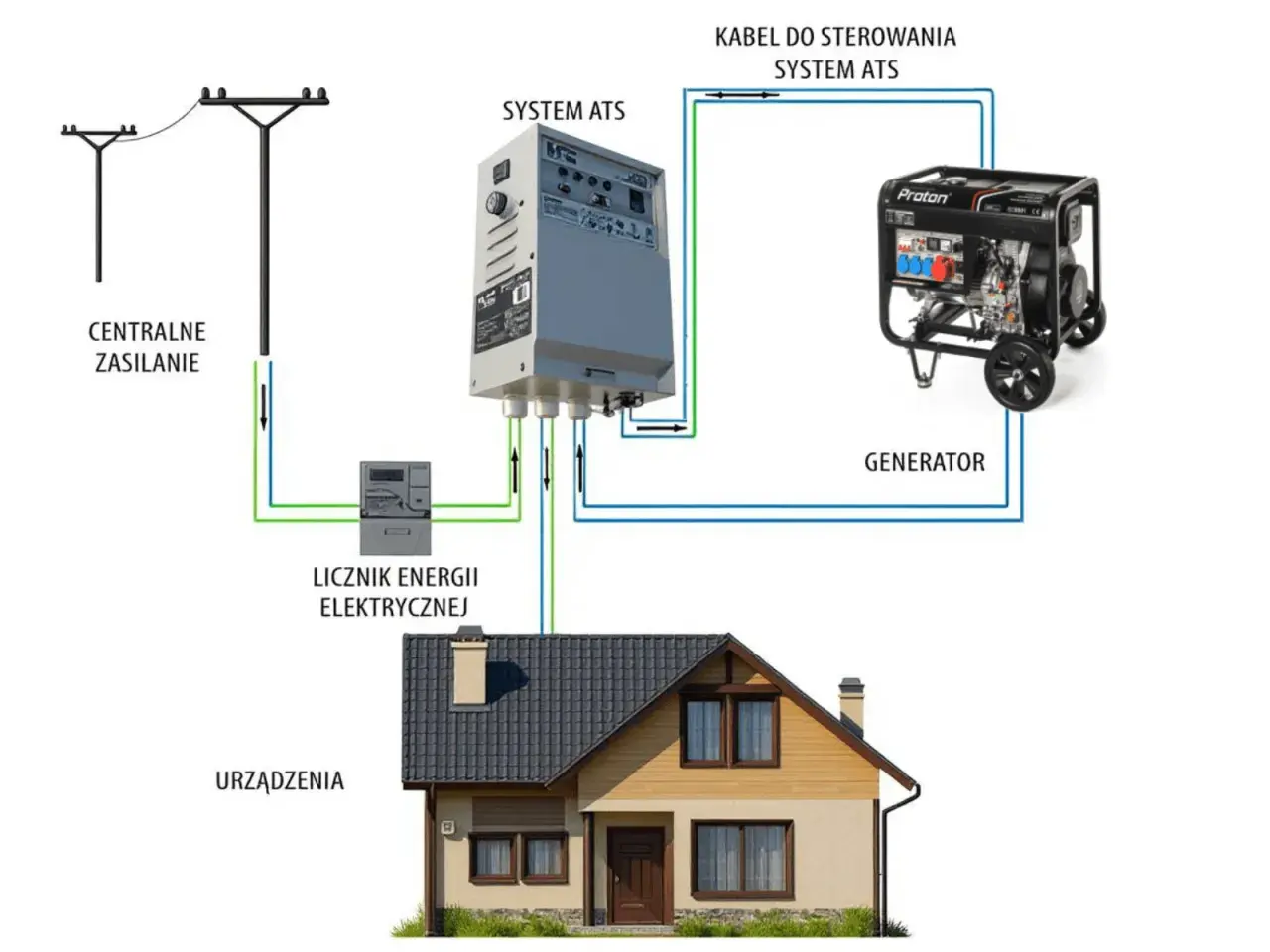

SZR, czyli samoczynne załączenie rezerwy, przełącza źródło bez ręcznej ingerencji. To wygodne, gdy dom ma działać praktycznie bez przerwy, ale w praktyce oznacza wyższy koszt, bardziej rozbudowaną automatykę i większą odpowiedzialność po stronie projektu. Ja widzę tu sens zwłaszcza wtedy, gdy agregat ma wspierać dom dłużej niż kilka godzin albo gdy awaria sieci mogłaby sparaliżować ważne urządzenia.
Przeczytaj również: Inwerter hybrydowy: Niezależność, awaria i oszczędności. Czy warto?
Neutralny i uziemienie trzeba zostawić elektrykowi
To jest fragment, w którym nie lubię skrótów. Układ neutralnego, ochronnego i sposób pracy zabezpieczeń różnicowoprądowych zależą od konkretnej instalacji i konkretnego generatora. Elektryk sprawdza układ sieci w domu, dobiera liczbę biegunów przełączania i pilnuje, żeby po przełączeniu wszystko działało tak, jak powinno. Właśnie na tym etapie najłatwiej zbudować instalację, która „na papierze” wygląda dobrze, ale w praktyce gubi ochronę albo wywołuje fałszywe zadziałania zabezpieczeń.
Jeśli ten etap jest dobrze zrobiony, można zacząć myśleć o domu z fotowoltaiką, magazynem energii i agregatem jako jednym układzie, a nie trzema osobnymi światami.
Fotowoltaika, magazyn energii i agregat w jednym domu
To ważne szczególnie w Polsce, gdzie coraz więcej domów ma instalację PV. Jak przypomina URE, typowy falownik on-grid przy zaniku napięcia sieci wyłącza się automatycznie, więc same panele nie utrzymają domu podczas awarii. To zresztą logiczne: instalacja sieciowa ma się odłączyć, gdy sieć znika, a nie próbować zasilać budynek „na siłę”.
| Układ | Co dzieje się podczas awarii | Na co trzeba uważać |
|---|---|---|
| PV on-grid bez baterii | Falownik wyłącza się i nie podaje energii do domu | Agregat musi działać jako osobne źródło zasilania przez przełącznik lub automatykę |
| PV z baterią i falownikiem hybrydowym | Wybrane obwody mogą działać z magazynu energii | Trzeba sprawdzić, czy system wspiera tryb backup i jak długo wytrzyma bateria |
| Agregat + PV w jednym domu | Możliwe jest wsparcie z dwóch źródeł, ale nie „na skróty” | Wymagana jest zgodność sterowania, przełączania i zabezpieczeń |
W praktyce najlepszy układ to taki, w którym PV i magazyn energii podtrzymują dom na co dzień, a agregat wchodzi wtedy, gdy blackout trwa dłużej albo gdy bateria się wyczerpie. To szczególnie sensowne przy obciążeniach krytycznych: lodówce, kotle, routerze, oświetleniu i automatyce. Gdy do domu dochodzi pompa ciepła, klimatyzacja albo ładowarka samochodu, trzeba bardzo świadomie zdecydować, co naprawdę ma działać w czasie awarii, bo nie wszystko da się bezboleśnie zasilać z jednego źródła.
Z tego powodu nie traktuję agregatu jako zamiennika fotowoltaiki, tylko jako osobny element strategii zasilania awaryjnego. I właśnie tu pojawia się ostatnia, bardzo praktyczna część: koszty, formalności i błędy, które potrafią zjeść cały sens inwestycji.
Koszty, formalności i błędy, które najczęściej robią więcej szkody niż pożytku
Najbardziej opłaca się kupić osprzęt do konkretnego układu, a nie najtańszy element z internetu. Na rynku prosty przełącznik 1-0-2 kosztuje zwykle od kilkudziesięciu do kilkuset złotych, a automatyczne lub bardziej rozbudowane rozwiązania potrafią kosztować znacznie więcej. Sama robocizna zależy od tego, czy trzeba przerabiać rozdzielnicę, wydzielać obwody i wykonywać pomiary, więc realnie trzeba się liczyć z wydatkiem większym niż cena pojedynczego przełącznika.
| Element | Orientacyjny koszt | Kiedy ma sens |
|---|---|---|
| Przełącznik ręczny 1-0-2 | Około 30-500 zł | Gdy chcesz prostego i taniego sterowania |
| SZR / ATS | Od kilkuset do kilku tysięcy złotych | Gdy zależy ci na automatyce i wygodzie |
| Montaż i pomiary | Zwykle od kilkuset złotych wzwyż | Gdy trzeba przerobić rozdzielnicę i sprawdzić bezpieczeństwo układu |
| Gniazdo wlotowe, obudowa, okablowanie | Od kilkudziesięciu do kilkuset złotych | Gdy budujesz kompletny punkt przyłączenia agregatu |
- Nie próbuj zasilać domu przez zwykłe gniazdko albo przedłużacz.
- Nie zakładaj, że jeden agregat „obsłuży wszystko”, jeśli w domu są duże odbiorniki 400 V.
- Nie pomijaj obwodów priorytetowych, bo wtedy cała instalacja awaryjna traci sens.
- Nie ustawiaj agregatu w garażu, kotłowni ani przy słabo wentylowanej ścianie.
- Nie testuj układu dopiero podczas awarii, bo wtedy naprawiasz go pod presją.
- Nie lekceważ długości i jakości kabla zasilającego, bo spadki napięcia szybko psują komfort pracy.
Formalnie najbezpieczniej jest przyjąć, że stałe zasilanie rezerwowe wymaga projektu, montażu i sprawdzenia przez elektryka. Jeśli instalacja jest połączona z fotowoltaiką, magazynem energii albo trójfazowym zasilaniem domu, nie oszczędzałbym na konsultacji. To nie jest miejsce na domysły, bo różnica między poprawnym układem a prowizorką wychodzi zwykle wtedy, gdy sieć naprawdę znika.
Żeby zamknąć temat praktycznie, zostaje ostatni krok: sprawdzenie całego układu w warunkach kontrolowanych, zanim pojawi się realna awaria.
Przetestuj układ zanim zgaśnie światło
Ja zawsze traktuję pierwsze uruchomienie jako część projektu, a nie formalność. Największy błąd to założenie, że skoro wszystko jest skręcone, to zadziała od razu. Zasilanie awaryjne trzeba przetestować na spokojnie, z czasem na poprawki i bez presji ciemnego domu.
- Uruchom agregat na zewnątrz, na równej i stabilnej powierzchni.
- Przełącz instalację w pozycję odcięcia od sieci.
- Włącz tylko obwody priorytetowe, a nie cały dom.
- Sprawdź, czy światła nie migają, a urządzenia startują bez przeciążenia.
- Obserwuj, które odbiorniki uruchamiają się z opóźnieniem albo zbyt mocno obciążają układ.
- Zapisz wynik testu i zostaw prostą instrukcję dla domowników.
Dobrym nawykiem jest też krótki test raz w miesiącu, kontrola paliwa, poziomu oleju i stanu akumulatora rozruchowego, jeśli agregat go ma. Do tego dochodzi rzecz banalna, ale często pomijana: czujnik tlenku węgla i rozsądne miejsce pracy urządzenia, z dala od okien, drzwi i nawiewów. Jeśli dom ma działać na rezerwie bez stresu, najlepiej sprawdza się układ prosty, opisany i przetestowany zawczasu, a nie rozbudowany plan, którego nikt nie przećwiczył.
