W instalacjach elektrycznych nie wystarcza samo „włącz i wyłącz”. Gdy obciążenie pobiera duży prąd, liczy się aparat, który przełączy obwód bez nadmiernego zużycia styków i bez przeciążania automatyki sterującej. Właśnie do tego służy stycznik mocy: do bezpiecznego załączania silników, grzałek, pomp, układów HVAC i odbiorników pracujących cyklicznie.
W tym tekście pokazuję, jak działa taki element, czym różni się od przekaźnika i wyłącznika silnikowego, jak dobrać właściwy model oraz gdzie w energetyce i fotowoltaice naprawdę ma sens. Zależy mi na praktyce, nie na katalogowym opisie.
Najważniejsze informacje o doborze i zastosowaniu
- To aparat łączeniowy do częstego załączania i wyłączania obwodów o większej mocy.
- Dobiera się go nie tylko po prądzie, ale przede wszystkim po kategorii pracy, na przykład AC-1, AC-3 albo AC-4.
- Cewka sterująca często ma 24 V AC/DC albo 230 V AC, zależnie od automatyki i rozdzielnicy.
- W fotowoltaice przydaje się głównie do sterowania grzałkami, pompami ciepła, bojlerami i innymi odbiornikami nadwyżek energii.
- Zły dobór kończy się hałasem, grzaniem styków, szybkim zużyciem albo przypadkowym wyzwalaniem zabezpieczeń.
Czym jest stycznik mocy i kiedy ma sens
W praktyce traktuję go jako elektromechaniczny przełącznik do zadań, w których zwykły przekaźnik szybko by się poddał. Cewka sterująca pobiera niewielki prąd, a same styki główne przełączają już obwód roboczy, czyli silnik, grzałkę, pompę albo inny odbiornik o wyższej mocy.
To ważne rozróżnienie: nie jest to ani rozłącznik serwisowy, ani zabezpieczenie przeciwzwarciowe. Zwykle współpracuje z bezpiecznikiem, wyłącznikiem nadprądowym albo wyłącznikiem silnikowym, a w układach napędowych także z przekaźnikiem przeciążeniowym. Jeśli mam sterować odbiornikiem często i zdalnie, a nie tylko raz na jakiś czas ręcznie odłączyć obwód, właśnie taki aparat wchodzi do gry.
W instalacjach domowych i prosumenckich spotykam go szczególnie przy pompach ciepła, ogrzewaniu akumulacyjnym, bojlerach, obwodach rezerwowych i automatyce wykorzystującej nadwyżki z PV. Dla czytelnika z branży OZE to zwykle najbardziej praktyczny punkt zaczepienia: nie panel ani falownik, tylko element, który decyduje, co i kiedy w instalacji rzeczywiście dostaje zasilanie.
Żeby dobrze go dobrać, trzeba najpierw rozumieć jego budowę i sposób łączenia obwodu.

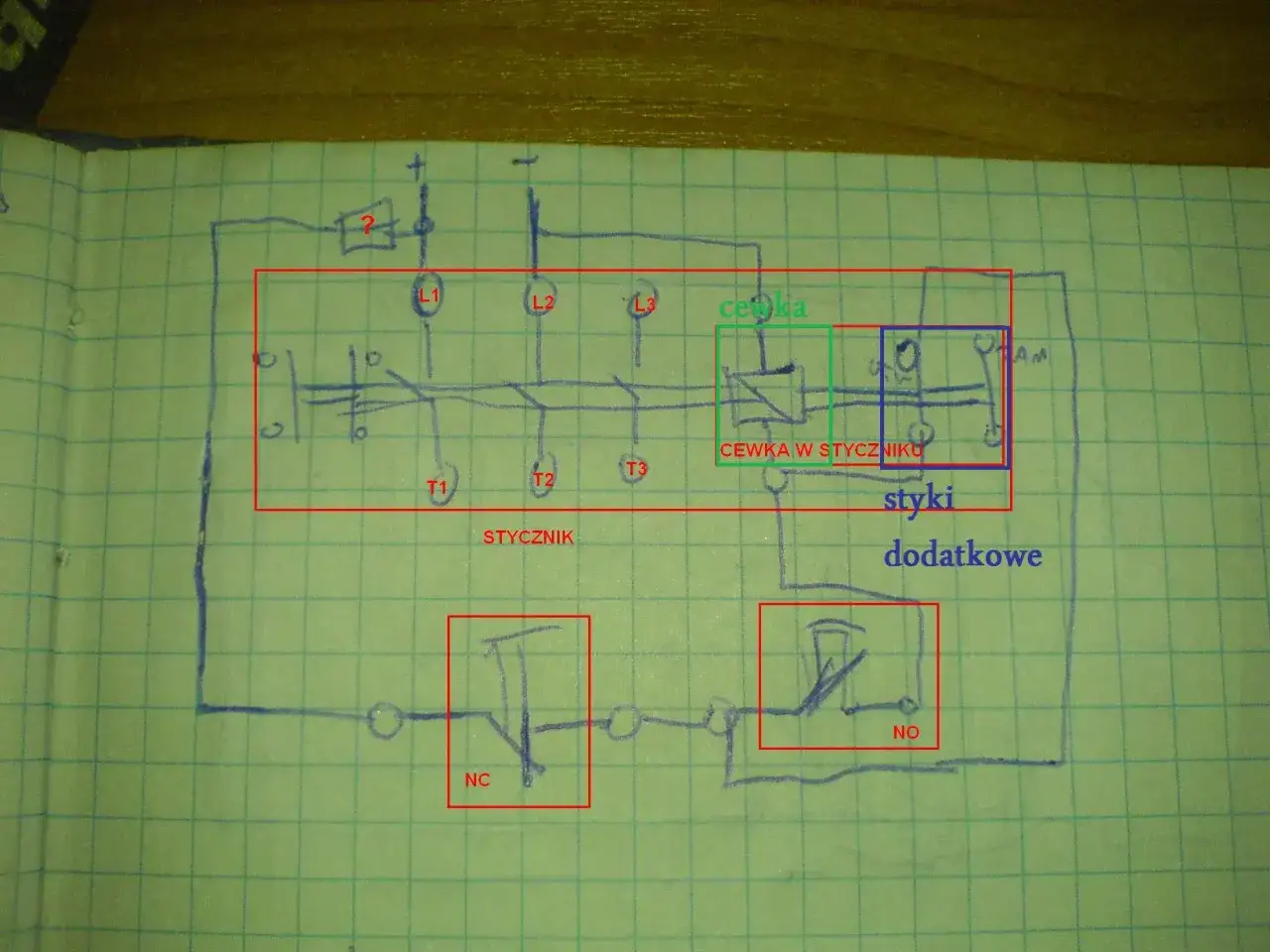

Jak działa wewnątrz i z czego się składa
Zasada działania jest prosta, ale diabeł siedzi w detalach. Po podaniu napięcia na cewkę powstaje pole elektromagnetyczne, które przyciąga zworę i zamyka styki główne. Gdy cewka przestaje być zasilana, sprężyna odciąga element ruchomy i obwód się otwiera.
Najważniejsze elementy
- Cewka sterująca - zamienia sygnał z automatyki na ruch mechaniczny.
- Styki główne - przenoszą prąd roboczy i muszą być odporne na łuk elektryczny.
- Styki pomocnicze - służą do sygnalizacji, blokad i logiki sterowania.
- Komora gaszeniowa - ogranicza łuk podczas rozłączania, co zwiększa trwałość aparatu.
- Obudowa i zaciski - odpowiadają za montaż, chłodzenie i poprawne podłączenie przewodów.
Co dzieje się podczas łączenia
Największym obciążeniem nie jest samo przewodzenie prądu, tylko moment załączania i wyłączania. Wtedy pojawia się łuk, który zużywa styki. Dlatego takie aparaty projektuje się do pracy w określonej kategorii łączeniowej, a nie do „ogólnego” podawania amperów. To właśnie ten szczegół odróżnia dobry dobór od zgadywania na podstawie etykiety.
Jeśli ten mechanizm jest zrozumiały, łatwiej od razu zobaczyć, gdzie aparat przydaje się najbardziej w energetyce i w układach OZE.
Gdzie wykorzystuje się go w energetyce i fotowoltaice
Takie rozwiązanie jest szczególnie przydatne tam, gdzie obciążenie pracuje cyklicznie, a nie stale. Najczęściej widzę je w sterowaniu silnikami, pompami, wentylatorami, sprężarkami, grzałkami, systemami HVAC oraz w układach kompensacji mocy biernej. Producenci aparatury wymieniają też oświetlenie, ogrzewanie, kondensatory, pompy i podgrzewacze wody jako typowe obciążenia tego typu.
- Silniki i pompy - bo start i zatrzymanie generują duże obciążenie styków.
- Grzałki i bojlery - bo obciążenie jest duże, ale zwykle przewidywalne.
- HVAC i wentylacja - bo układ pracuje często i wymaga zdalnego sterowania.
- Układy z nadwyżką PV - bo można załączać odbiorniki wtedy, gdy instalacja produkuje energię.
- Baterie kondensatorów - bo przełączanie wymaga elementu odpornego na pracę cykliczną.
W fotowoltaice sam aparat nie rozwiązuje niczego samodzielnie. Jest natomiast bardzo użyteczny jako element wykonawczy w automatyce, która steruje zużyciem energii z instalacji. Jeśli chcę uruchamiać bojler tylko przy nadwyżce produkcji albo przełączać pompę ciepła według sygnału z regulatora, to właśnie on zwykle wykonuje polecenie sterownika.
W praktyce cały problem zaczyna się jednak dopiero przy doborze konkretnego modelu.

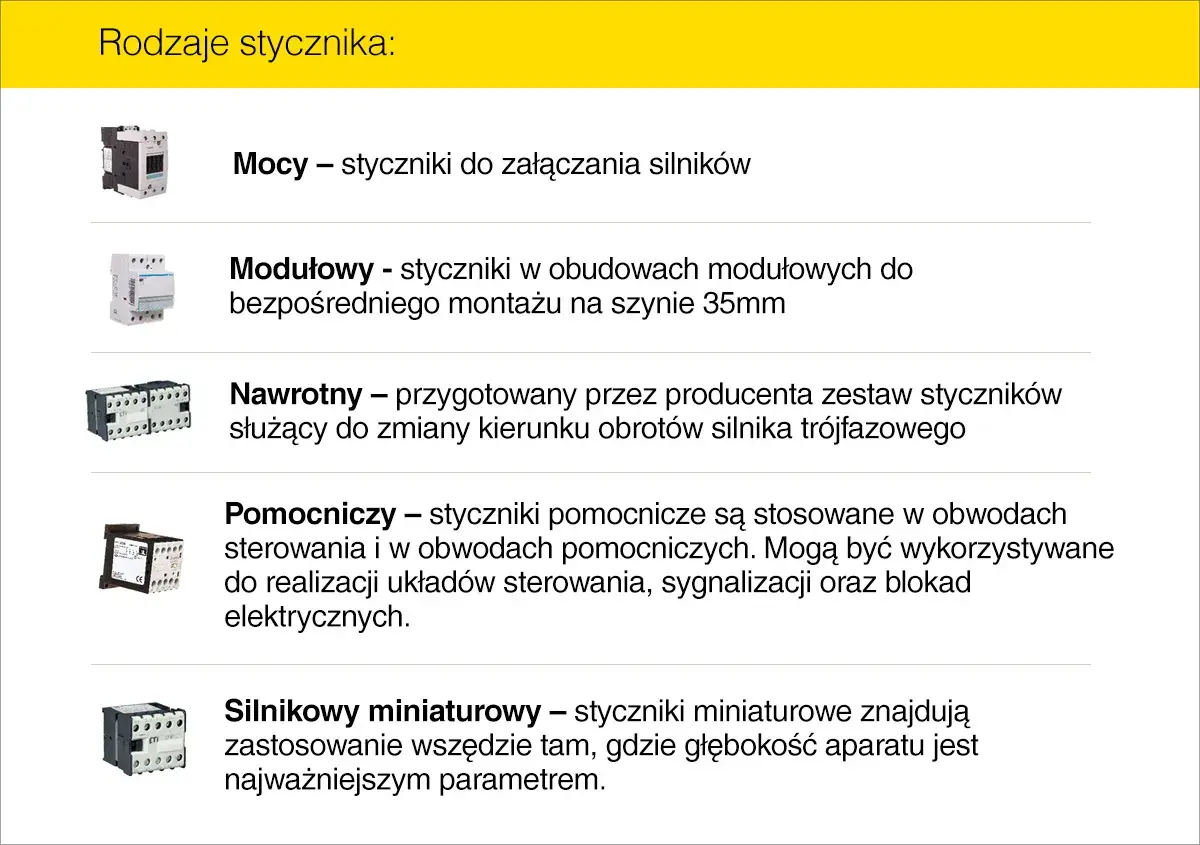

Jak dobrać właściwy model bez przepłacania
Na etapie zakupu nie patrzę wyłącznie na prąd znamionowy. Jak pokazują karty katalogowe ABB i Schneider Electric, zakresy są szerokie, od niewielkich aparatów do prostych obwodów po rozwiązania dla dużych napędów. Sam napis na obudowie nie wystarcza, bo ten sam prąd może oznaczać zupełnie inne warunki pracy.
| Kryterium | Na co patrzeć | Praktyczny wniosek |
|---|---|---|
| Rodzaj obciążenia | Silnik, grzałka, transformator, bateria kondensatorów | Ten sam prąd znamionowy nie znaczy tego samego zastosowania. |
| Kategoria pracy | AC-1, AC-3, AC-4 | Do silników patrz przede wszystkim na AC-3, nie na samą liczbę amperów. |
| Napięcie cewki | 24 V AC/DC, 230 V AC, inne | Musi pasować do sterownika, PLC lub układu automatyki. |
| Liczba biegunów i styków pomocniczych | 1P, 2P, 3P, 4P, NO/NC | Za mało styków komplikuje blokady i sygnalizację. |
| Warunki pracy | Temperatura, wentylacja, częstotliwość łączeń | W ciasnej, ciepłej rozdzielnicy zwykle trzeba przewidzieć zapas. |
Przeczytaj również: Domowe akumulatory energii: Klucz do niezależności z fotowoltaiką?
Kategorie pracy w skrócie
| Kategoria | Typ obciążenia | Co to oznacza w praktyce |
|---|---|---|
| AC-1 | Obciążenia rezystancyjne i lekko indukcyjne, na przykład grzałki | Najłatwiejsze warunki, mniejsze zużycie styków. |
| AC-3 | Silniki klatkowe, start i wyłączenie podczas pracy | Najczęstszy wybór dla napędów i pomp. |
| AC-4 | Częste załączanie, rewers, krótkie ruchy, hamowanie przeciwprądowe | Najbardziej wymagająca kategoria, zużycie styków jest największe. |
W polskich sklepach różnice cenowe są duże. Małe styczniki modułowe zaczynają się w okolicach 50-140 zł, modele 25 A w wykonaniu przemysłowym często kosztują około 380 zł, 63 A to zwykle kilkaset złotych, a 100 A i więcej najczęściej zbliża się do 800 zł lub przekracza tę granicę. Płaci się nie tylko za amperaż, ale też za serię, liczbę styków pomocniczych, typ cewki i odporność na cięższe warunki pracy.
Jeśli mam wskazać jedną rzecz, która najczęściej ratuje projekt przed błędem, to jest nią właściwa kategoria pracy. Z tego miejsca łatwo już przejść do porównania z innymi aparatami, bo właśnie tam wiele osób myli pojęcia.
Czym różni się od przekaźnika, wyłącznika silnikowego i rozłącznika
To porównanie jest potrzebne, bo w praktyce te urządzenia bywają mylone. Ja rozdzielam je bardzo wyraźnie, bo każde z nich ma inne zadanie i inne ograniczenia.
| Urządzenie | Główna rola | Typowe zastosowanie | Czego nie robi |
|---|---|---|---|
| Przekaźnik | Przełączanie małych sygnałów i niewielkich obciążeń | Automatyka, logika sterowania, sygnały pomocnicze | Nie nadaje się do częstego przełączania dużego prądu |
| Stycznik | Częste łączenie obwodów o większej mocy | Silniki, grzałki, pompy, HVAC, obwody zdalnie sterowane | Sam z siebie nie zapewnia ochrony przeciążeniowej |
| Wyłącznik silnikowy | Ochrona i ręczne odłączanie napędu | Układy silnikowe, gdzie potrzebna jest ochrona termiczna i zwarciowa | Nie zastępuje elementu do częstego zdalnego załączania |
| Rozłącznik | Bezpieczne odizolowanie obwodu do serwisu | Odłączenie instalacji przed pracami konserwacyjnymi | Nie służy do cyklicznego sterowania odbiornikiem |
Najprostsza zasada, jaką stosuję, brzmi tak: jeśli potrzebuję dużo przełączeń i duży prąd, wybieram stycznik; jeśli potrzebuję ochrony silnika, dokładam wyłącznik silnikowy albo przekaźnik przeciążeniowy; jeśli chcę odłączyć obwód do prac serwisowych, używam rozłącznika. To porządkuje projekt szybciej niż jakakolwiek marketingowa nazwa serii.
Kiedy ten podział jest jasny, najwięcej problemów i tak zostaje po stronie montażu oraz codziennej eksploatacji.
Najczęstsze błędy przy montażu i eksploatacji
W terenie wracają do mnie zwykle te same potknięcia. Nie są spektakularne, ale właśnie dlatego są groźne, bo przez jakiś czas układ jeszcze działa, tylko coraz gorzej.
- Dobór po samym prądzie znamionowym - bez sprawdzenia kategorii pracy aparat może zużywać się zaskakująco szybko.
- Zła cewka sterująca - 24 V DC i 230 V AC nie są zamienne, nawet jeśli z zewnątrz urządzenie wygląda podobnie.
- Brak tłumienia przepięć - w obwodach sterowania warto przewidzieć element ochronny dla cewki, zwłaszcza przy elektronice i PLC.
- Zbyt wysoka temperatura w szafie - przy słabej wentylacji prąd roboczy trzeba często zredukować albo przewidzieć większy aparat.
- Nieprawidłowe dokręcenie zacisków - luźne połączenia grzeją się, a zbyt mocne mogą uszkodzić przewód lub zacisk.
- Za częste przełączanie na granicy parametrów - to skraca trwałość elektryczną i zwiększa ryzyko „klejenia” styków.
Jeśli aparat zaczyna brzęczeć, wyraźnie się nagrzewać albo na stykach widać ślady przypalenia, nie odkładałbym tego na później. To zwykle nie jest kosmetyka, tylko sygnał, że coś w doborze albo w warunkach pracy jest ustawione zbyt ciasno.
Na końcu zostaje prosta checklista, która porządkuje zakup i odbiór w sposób bardziej praktyczny niż sam opis z katalogu.
Co sprawdzam przed zakupem, żeby układ działał bez niespodzianek
Przed zamówieniem patrzę na kilka rzeczy w tej samej kolejności. To skraca czas projektu i zmniejsza ryzyko, że po montażu trzeba będzie wracać do sklepu po inny wariant.
- Rodzaj obciążenia i jego kategorię pracy, nie tylko amperaż.
- Napięcie cewki i sposób sterowania, zwłaszcza przy PLC, automatyce domowej albo regulatorze PV.
- Liczbę biegunów oraz potrzebne styki pomocnicze do blokad i sygnalizacji.
- Miejsce montażu, temperaturę w rozdzielnicy i przewidywaną częstotliwość łączeń.
- Ochronę obwodu, czyli bezpiecznik, wyłącznik lub inne zabezpieczenie dobrane do całego układu.
- Budżet, ale dopiero po sprawdzeniu parametrów, a nie przed nimi.
Jeśli mam streścić praktykę w jednym zdaniu, to wybieram aparat z zapasem, ale nigdy w ciemno: najpierw obciążenie i kategoria pracy, potem cewka, dopiero na końcu marka i cena. W dobrze zaprojektowanej instalacji to właśnie ten porządek decyzji najczęściej odróżnia układ niezawodny od takiego, który po kilku miesiącach zaczyna sprawiać problemy.
