Najkrócej: co decyduje o skutecznej ochronie przed piorunem
- Najczęściej pytanie o pojedynczy element sprowadza się do uziomu, ale skuteczność daje cały układ, nie jeden detal.
- Zewnętrzna ochrona przechwytuje prąd pioruna, a wewnętrzna ogranicza przepięcia w instalacji i elektronice.
- W nowym budynku najlepiej zaplanować ochronę odgromową razem z dachem i instalacją elektryczną.
- Przy fotowoltaice trzeba uwzględnić odstęp separacyjny, połączenia wyrównawcze i ograniczniki przepięć po stronie AC oraz DC.
- Metalowy dach lub stalowa konstrukcja mogą pomóc, ale tylko wtedy, gdy są poprawnie włączone do systemu.
- Najwięcej błędów bierze się z niedokładnego projektu, a nie z braku samych materiałów.
Jak zbudowana jest ochrona odgromowa budynku
W praktyce patrzę na system odgromowy jak na dwa poziomy ochrony. Pierwszy to część zewnętrzna, która ma przyjąć wyładowanie i sprowadzić je do gruntu. Drugi to część wewnętrzna, która chroni instalację elektryczną, automatykę i urządzenia przed skutkami przepięć, nawet jeśli piorun nie trafi bezpośrednio w obiekt.
| Obszar | Co obejmuje | Po co jest | Co grozi przy zaniedbaniu |
|---|---|---|---|
| Zewnętrzny układ odgromowy | Zwody, przewody odprowadzające, uziom | Przechwycenie i bezpieczne odprowadzenie prądu pioruna | Przebicie przez dach, pożar, uszkodzenie konstrukcji |
| Wewnętrzna ochrona przepięciowa | Połączenia wyrównawcze, ograniczniki przepięć, ekranowanie | Ograniczenie skoków napięcia w instalacji i urządzeniach | Spalone zasilacze, falowniki, routery, sterowniki i automatyka |
To rozróżnienie jest ważne, bo wiele osób traktuje piorunochron jak samą „siatkę na dachu”. Tymczasem skuteczny projekt zwykle opiera się na serii PN-EN 62305 i zakłada, że budynek ma nie tylko ochronę zewnętrzną, ale też sensownie przygotowaną drogę dla przepięć wewnątrz instalacji. Z tego właśnie wynika pytanie, jak działa zewnętrzny układ odgromowy w praktyce.

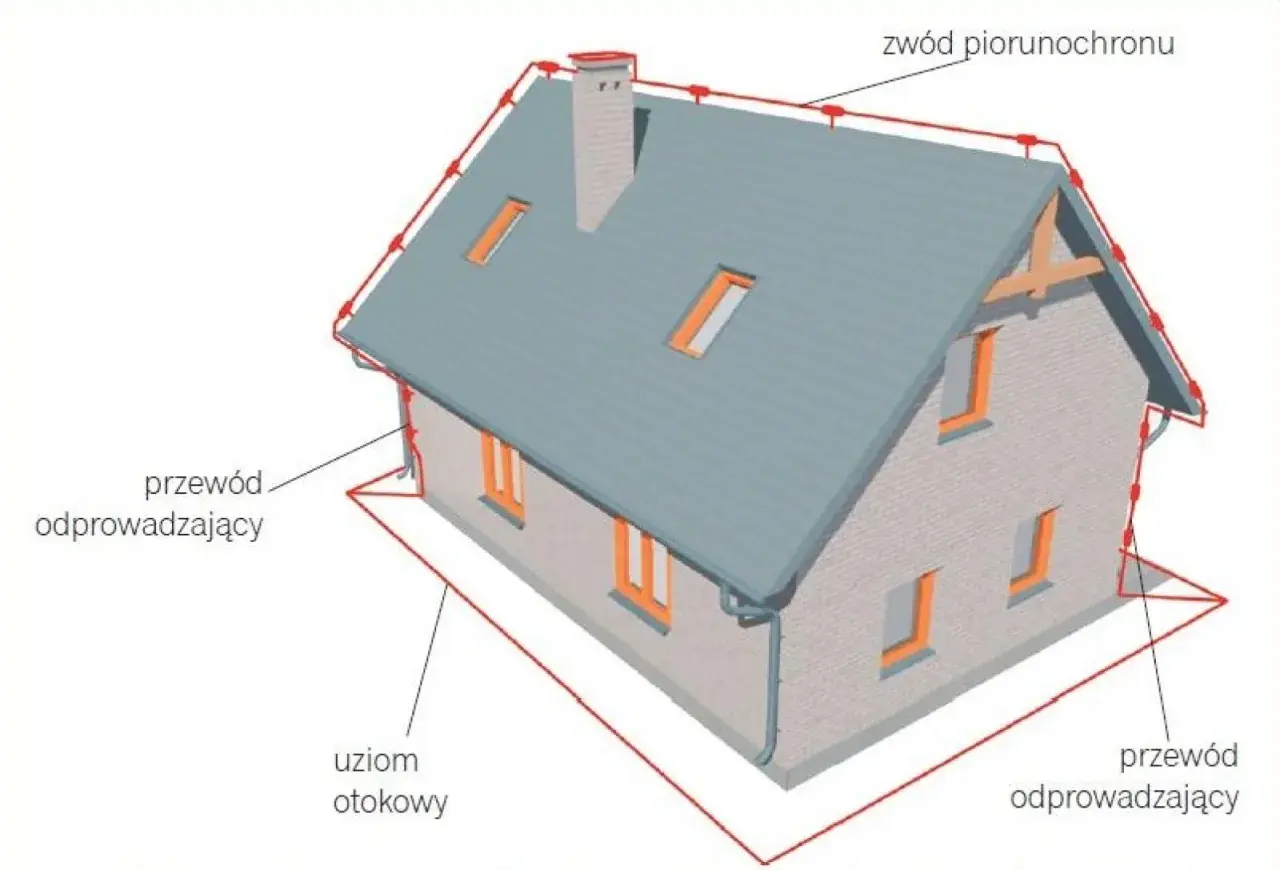

Jak działa zewnętrzny układ odgromowy
Zewnętrzna część systemu jest najbardziej „widoczna”, ale jednocześnie najbardziej zależy od detali. Na dachu ma ona stworzyć drogę, którą prąd pioruna pójdzie tam, gdzie powinien, zamiast przez konstrukcję budynku, instalacje techniczne albo metalowe elementy wyposażenia.
Zwody przechwytują wyładowanie
Zwód to element, który ma przyjąć uderzenie jako pierwszy. W budynkach mieszkalnych spotyka się układ siatkowy, zwody prowadzone po kalenicy albo rozwiązania mieszane, a w obiektach większych także maszty i zwody pionowe. Dobrze dobrany zwód powinien osłaniać kominy, krawędzie dachu, attyki, anteny i panele PV, czyli miejsca najbardziej narażone na bezpośrednie trafienie.

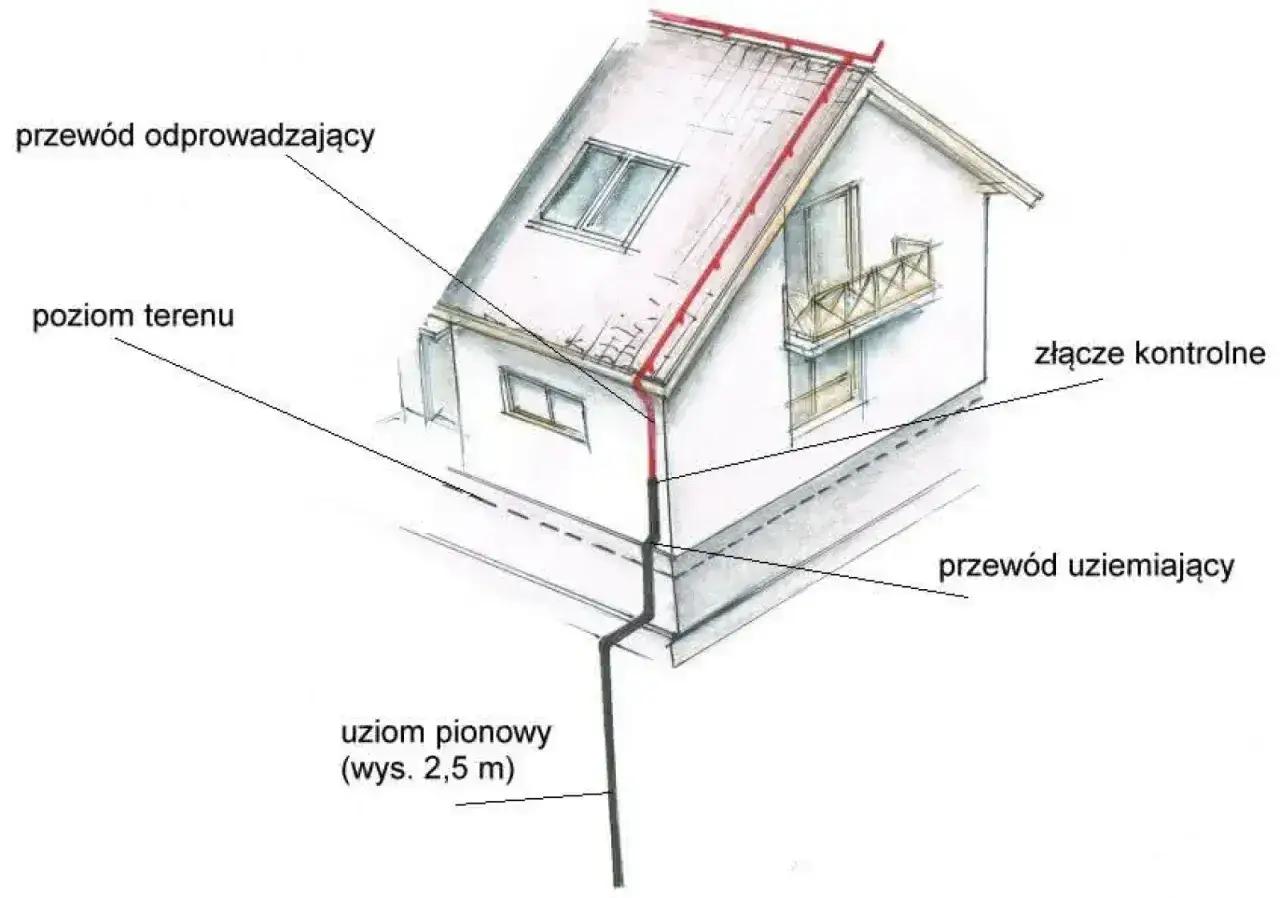

Przewody odprowadzające prowadzą prąd w dół
To one łączą dach z gruntem. Powinny mieć możliwie prostą trasę, bez ostrych załamań i zbędnych pętli, bo każde niepotrzebne „zawinięcie” zwiększa ryzyko przeskoku iskry do innych metalowych części. W praktyce ważna jest też lokalizacja: przewody prowadzi się tak, by nie przebiegały tuż obok miejsc często dotykanych przez ludzi albo przy otworach okiennych.
Przeczytaj również: UPS w elektryce: Co to jest i jak chroni Twój dom?
Uziom zamyka drogę do gruntu
Uziom jest końcowym elementem toru, który rozprasza energię w ziemi. Przy nowych domach szczególnie dobrze sprawdza się uziom fundamentowy, bo powstaje razem z budynkiem i zwykle daje bardzo dobre parametry przez długie lata. W istniejących obiektach częściej wykonuje się uziom otokowy albo dokłada pręty pionowe, jeśli warunki gruntu nie pozwalają na prostsze rozwiązanie.| Rodzaj uziomu | Kiedy ma sens | Plusy | Ograniczenia |
|---|---|---|---|
| Fundamentowy | Nowy budynek lub gruntowy remont fundamentów | Bardzo dobra trwałość i zwykle świetne parametry | Trudny do wykonania po zakończeniu budowy |
| Otokowy | Modernizacja istniejącego domu | Dobry kompromis między skutecznością a dostępnością | Wymaga robót ziemnych wokół obiektu |
| Prętowy | Gdy grunt lub zabudowa utrudniają wykonanie innych rozwiązań | Da się go dołożyć punktowo | Parametry zależą od warunków gruntu i liczby prętów |
Jeśli miałbym wskazać jeden wniosek, to byłby prosty: sam zwód nie załatwia sprawy. Dopiero komplet zwodów, przewodów odprowadzających i uziomu tworzy tor, który naprawdę ma sens techniczny. To prowadzi wprost do pytania, dlaczego sama część zewnętrzna nie wystarcza do ochrony całego budynku.
Dlaczego same zwody nie wystarczają
Piorun nie kończy szkód na dachu. Nawet gdy energia zostanie odprowadzona poprawnie, w instalacji elektrycznej i w metalowych elementach budynku pojawiają się przepięcia oraz różnice potencjałów. I właśnie tu wchodzi ochrona wewnętrzna, której nie widać z ulicy, ale którą bardzo czuć po awarii falownika, bramy albo routera.
Najważniejsze są trzy rzeczy: połączenia wyrównawcze, ograniczniki przepięć i zachowanie odstępów między elementami odgromowymi a instalacją wewnętrzną. Połączenia wyrównawcze polegają na takim połączeniu metalowych części, żeby nie „szarpały” się one napięciem między sobą. Ograniczniki przepięć działają jak zawór bezpieczeństwa dla energii impulsu: przejmują nadmiar napięcia, zanim dotrze ono do urządzeń.
- Połączenia wyrównawcze są szczególnie ważne przy metalowych konstrukcjach, rurach, szynach i elementach dachu.
- Ograniczniki przepięć montuje się zwykle kaskadowo, w miejscach wejścia zasilania i przy wrażliwych odbiornikach.
- Ochrona po stronie DC i AC ma duże znaczenie przy instalacji PV, bo zagrożone są zarówno panele, jak i falownik.
W przypadku fotowoltaiki dochodzi jeszcze jeden detal, który łatwo zlekceważyć: konstrukcja modułów, koryta kablowe i metalowe wsporniki potrafią stać się częścią układu przewodzącego. Sama obecność paneli nie zastępuje ochrony odgromowej, a czasem wymaga jej dokładniejszego zaprojektowania, zwłaszcza gdy trzeba zachować odstęp separacyjny od przewodów odgromowych. Następny krok to dopasowanie całego rozwiązania do konkretnego obiektu, bo dom, hala i dach z PV nie pracują w tych samych warunkach.
Jak dobrać rozwiązanie do domu, hali i fotowoltaiki
Nie każdy budynek potrzebuje identycznego układu. Gdy oceniam obiekt, zaczynam od wysokości, otoczenia, rodzaju dachu, obecności metalu i tego, czy planowana jest fotowoltaika albo modernizacja rozdzielnicy. Dopiero z takiego zestawu danych da się sensownie dobrać rozwiązanie zamiast „doklejać” elementy przypadkowo.
| Typ obiektu | Co zwykle działa najlepiej | Na co uważać |
|---|---|---|
| Dom jednorodzinny | Zwody na dachu, dobrze zaprojektowany uziom i ograniczniki przepięć w rozdzielnicy | Brak miejsca na SPD, niedostateczna liczba przewodów odprowadzających, przeróbki po remoncie |
| Dach metalowy | Wykorzystanie naturalnych elementów przewodzących, jeśli mają ciągłość elektryczną | Korozja, niepewne połączenia i założenie, że blacha sama „załatwia” ochronę |
| Hala stalowa | Połączenie konstrukcji z układem odgromowym i dokładne wyrównanie potencjałów | Luźne styki, wiele torów metalowych i duża rozciągłość instalacji |
| Budynek z PV | Ochrona zewnętrzna z kontrolą odstępu separacyjnego oraz SPD po stronie AC i DC | Przebieg tras kablowych, miejsca łączeń na dachu i zbyt bliskie prowadzenie przewodów |
Przy domach i małych obiektach często da się wykorzystać naturalne elementy przewodzące, ale tylko wtedy, gdy są ciągłe elektrycznie i potwierdzone pomiarowo. To bywa bardziej opłacalne niż dokładanie wszystkiego od zera, jednak wymaga fachowej oceny, bo nie każdy metalowy dach albo stalowa konstrukcja automatycznie spełnia warunki techniczne. Z takiego dopasowania wynikają też najczęstsze błędy wykonawcze.
Najczęstsze błędy, które osłabiają system
- Zbyt mało punktów odprowadzenia powoduje, że prąd rozchodzi się dłuższą i bardziej ryzykowną drogą.
- Ostre łuki i pętle zwiększają szansę przeskoku iskry do innych elementów metalowych.
- Mieszanie materiałów bez kontroli może przyspieszać korozję galwaniczną, zwłaszcza na dachu z aluminium, stali i miedzi.
- Brak wyrównania potencjałów przy PV naraża konstrukcję modułów, falownik i okablowanie na uszkodzenia.
- Założenie, że metalowy dach sam chroni budynek prowadzi do fałszywego poczucia bezpieczeństwa.
- Pomijanie przeglądów po remoncie kończy się tym, że system wygląda dobrze, ale przestaje działać zgodnie z projektem.
W praktyce najdroższe naprawy nie wynikają z samego uderzenia pioruna, tylko z drobnych błędów, które były obecne od początku: za blisko prowadzony przewód, źle wpięty ogranicznik albo uziom o słabych parametrach. Dlatego przy modernizacji warto myśleć nie tylko o „zamontowaniu elementów”, ale o całym układzie, który ma współpracować przez lata. To prowadzi do ostatniego, bardzo przyziemnego pytania: co sprawdzić zanim zamówi się projekt albo ekipę na dach.
Co warto ustalić zanim dołożysz panele albo odnowisz dach
Jeśli mam wskazać jeden moment, w którym najłatwiej oszczędzić sobie problemów, to jest nim etap planowania. Dobrze przygotowany projekt ochrony odgromowej razem z dachem i instalacją PV zwykle wychodzi lepiej niż późniejsze poprawki, bo wtedy można od razu zaplanować trasy przewodów, punkty połączeń i miejsce na zabezpieczenia przepięciowe.
- Sprawdź, czy budynek ma już projekt ochrony odgromowej i kiedy był ostatnio weryfikowany.
- Ustal, z jakiego materiału jest dach i czy da się wykorzystać jego naturalne elementy przewodzące.
- Jeśli planujesz fotowoltaikę, zaplanuj razem z nią połączenia wyrównawcze i ograniczniki przepięć.
- Zweryfikuj, czy rozdzielnica ma miejsce na odpowiedni zestaw zabezpieczeń po stronie zasilania.
- Oceń stan uziomu, zanim położysz nowe pokrycie albo zamkniesz konstrukcję dachu.
Jeżeli mam doradzić jedną praktyczną zasadę, to jest ona prosta: nie traktuj ochrony odgromowej jako dodatku do budynku, tylko jako część projektu dachu, instalacji elektrycznej i PV. Wtedy łatwiej uniknąć kolizji, zachować właściwe odstępy i zbudować system, który naprawdę ma szansę zadziałać wtedy, gdy będzie potrzebny najbardziej.
