Jak podłączyć turbinę wiatrową do inwertera hybrydowego z PV?

W dzisiejszych czasach, kiedy dążymy do większej niezależności energetycznej i optymalizacji kosztów, integracja różnych źródeł odnawialnych staje się kluczowa. Ten artykuł to praktyczny przewodnik, który krok po kroku wyjaśni, jak podłączyć turbinę wiatrową do inwertera współpracującego z panelami fotowoltaicznymi, tworząc efektywny system hybrydowy. Dowiesz się, jakie komponenty są niezbędne, jak uniknąć typowych błędów i na co zwrócić uwagę, aby Twoja instalacja działała bezpiecznie i wydajnie.

Połączenie wiatru i słońca: klucz do niezależności energetycznej?

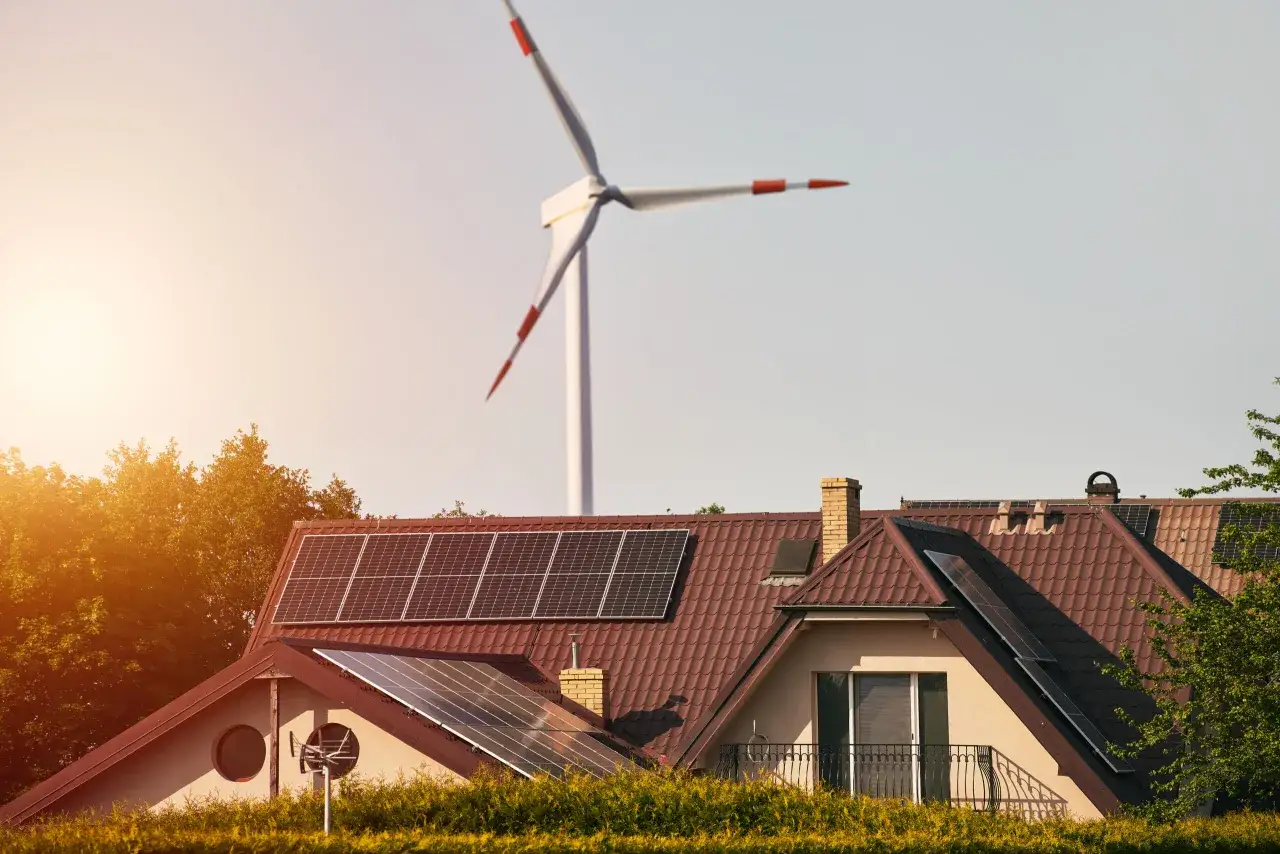

Koncepcja instalacji hybrydowych, łączących energię słoneczną i wiatrową, zyskuje na popularności jako strategia zwiększania niezależności energetycznej w gospodarstwach domowych. W dobie rosnących cen energii i dążenia do samowystarczalności, takie rozwiązania oferują stabilniejsze i bardziej przewidywalne źródło zasilania, minimalizując zależność od zewnętrznych dostawców. To krok w stronę prawdziwie zrównoważonego domu.

W polskich warunkach klimatycznych, gdzie nasłonecznienie bywa zmienne, sama fotowoltaika może okazać się niewystarczająca do pokrycia całorocznego zapotrzebowania na energię. Szczególnie w okresach jesienno-zimowych, kiedy dni są krótsze, a słońca mniej, produkcja z paneli PV znacząco spada. To właśnie wtedy, gdy najbardziej potrzebujemy energii do ogrzewania i oświetlenia, tradycyjna instalacja fotowoltaiczna może nie dostarczać oczekiwanych wyników.

• Charakterystyka generacji: Panele fotowoltaiczne generują prąd stały (DC) o stosunkowo stabilnym napięciu, zależnym głównie od nasłonecznienia i temperatury. Turbina wiatrowa generuje prąd zmienny (AC), którego napięcie i częstotliwość są wysoce zmienne i zależą bezpośrednio od prędkości wiatru.
• Zarządzanie energią: Panele PV wymagają jedynie optymalizacji punktu mocy maksymalnej (MPPT). Turbina wiatrowa, oprócz MPPT, wymaga również mechanizmów hamowania i kontroli obrotów, aby zapobiec uszkodzeniom przy silnym wietrze lub braku obciążenia.
• Algorytmy MPPT: Algorytmy MPPT dla paneli PV są zaprojektowane do pracy ze źródłem o stabilnej charakterystyce prądowo-napięciowej. Algorytmy dla turbin wiatrowych muszą dynamicznie dostosowywać się do zmieniającej się krzywej mocy, która jest nieliniowa i zależna od prędkości wiatru.
• Potrzeba hamowania: Panele PV nie wymagają hamowania. Turbiny wiatrowe muszą być wyposażone w systemy hamowania (mechaniczne lub elektryczne, np. poprzez obciążenie zrzutowe), aby chronić je przed nadmiernym rozpędzeniem i uszkodzeniem.

Inwerter hybrydowy: mózg Twojej instalacji wiatrowo-słonecznej

Wielu początkujących instalatorów popełnia błąd, próbując podłączyć turbinę wiatrową bezpośrednio do standardowego inwertera fotowoltaicznego. To duży błąd i muszę to jasno powiedzieć: standardowy inwerter fotowoltaiczny absolutnie nie nadaje się do podłączenia turbiny wiatrowej. Główne powody to fundamentalne różnice w charakterystyce pracy obu źródeł energii. Turbina wiatrowa generuje prąd zmienny o zmiennym napięciu i częstotliwości, zależnym od siły wiatru, podczas gdy panele PV produkują prąd stały o bardziej stabilnych parametrach. Algorytmy MPPT (Maximum Power Point Tracking) w inwerterach PV są zaprojektowane do pracy z fotowoltaiką i nie są w stanie efektywnie śledzić dynamicznie zmieniającego się punktu mocy maksymalnej turbiny wiatrowej. Próba takiego połączenia może prowadzić do poważnego uszkodzenia inwertera, braku optymalizacji pracy turbiny, a nawet jej zniszczenia z powodu braku odpowiedniego obciążenia lub hamowania.

• Obsługa wielu źródeł: Inwerter hybrydowy musi być zaprojektowany do jednoczesnego zarządzania energią z paneli fotowoltaicznych, turbiny wiatrowej, sieci energetycznej oraz magazynu energii (akumulatorów).
• Dedykowane wejścia/tryby pracy: Powinien posiadać dedykowane wejścia DC lub specjalne tryby pracy, które umożliwiają bezpośrednie lub pośrednie podłączenie turbiny wiatrowej po przejściu przez mostek prostowniczy i kontroler ładowania.
• Programowalna krzywa mocy: Kluczową cechą jest możliwość zaprogramowania tzw. "krzywej mocy" dla turbiny wiatrowej. Pozwala to inwerterowi na optymalne dostosowanie obciążenia do aktualnej prędkości wiatru, co maksymalizuje produkcję energii i chroni turbinę przed niepotrzebnym hamowaniem.
• Szeroki zakres napięć MPPT: Inwerter musi efektywnie pracować w szerokim zakresie napięć, które generuje turbina wiatrowa.
• Zarządzanie magazynem energii: Niezbędna jest funkcja inteligentnego zarządzania ładowaniem i rozładowywaniem akumulatorów, co jest kluczowe dla stabilności i efektywności systemu hybrydowego.

Wybierając inwerter hybrydowy do systemu wiatrowo-słonecznego, szczególną uwagę należy zwrócić na jego specyfikację techniczną. Kluczowe są takie parametry jak szeroki zakres napięć MPPT, który pozwoli na efektywną pracę zarówno z panelami fotowoltaicznymi, jak i z turbiną wiatrową, której napięcie wyjściowe jest zmienne. Niezwykle ważna jest również możliwość programowania krzywej mocy turbiny. Nowoczesne inwertery hybrydowe, takie jak niektóre modele Deye, oferują tę funkcjonalność, pozwalając na precyzyjne dopasowanie obciążenia do charakterystyki konkretnej turbiny wiatrowej. To gwarantuje optymalne wykorzystanie energii wiatru i dłuższą żywotność urządzenia. Bez tej funkcji, turbina może pracować nieefektywnie lub być narażona na uszkodzenia.

Bezpieczna integracja turbiny: schemat połączeń krok po kroku

W systemie hybrydowym, gdzie turbina wiatrowa generuje prąd zmienny (AC), mostek prostowniczy odgrywa fundamentalną rolę. Jego zadaniem jest przekształcenie tego zmiennego prądu na prąd stały (DC), który jest następnie przesyłany do kontrolera ładowania, a stamtąd do inwertera hybrydowego lub bezpośrednio do magazynu energii. Turbiny wiatrowe często generują prąd trójfazowy, dlatego niezbędny jest odpowiedni mostek prostowniczy trójfazowy. Bez tego elementu, energia z turbiny nie mogłaby być efektywnie wykorzystana przez pozostałe komponenty systemu, które zazwyczaj operują na prądzie stałym.

Dedykowany kontroler ładowania dla turbin wiatrowych to kolejny niezbędny element układanki. W przeciwieństwie do kontrolerów fotowoltaicznych, które skupiają się głównie na MPPT i ochronie akumulatorów przed przeładowaniem, kontroler wiatrowy ma znacznie szerszy zakres zadań. Zarządza on energią z turbiny, stabilizuje napięcie, a co najważniejsze, chroni akumulatory przed przeładowaniem. Ponadto, w przypadku nadwyżki energii lub pełnego naładowania magazynu, kontroler ten aktywuje obciążenie zrzutowe (dump load), o którym zaraz opowiem, zapobiegając nadmiernemu rozpędzeniu się turbiny i jej uszkodzeniu.

A skoro mowa o obciążeniu zrzutowym, czyli tak zwanej grzałce hamującej (dump load), muszę podkreślić jej kluczowe znaczenie. To element, który często jest niedoceniany, a jest absolutnie niezbędny dla bezpieczeństwa i długowieczności turbiny wiatrowej. Kiedy magazyn energii jest pełny, a zapotrzebowanie na energię w domu niskie, turbina wiatrowa nie ma gdzie oddać wyprodukowanej energii. Bez obciążenia zrzutowego, mogłaby się ona nadmiernie rozpędzić, co prowadzi do drgań, przegrzewania się i w konsekwencji do poważnego uszkodzenia lub nawet zniszczenia. Grzałka hamująca przyjmuje tę nadwyżkę energii, zamieniając ją na ciepło, co skutecznie zabezpiecza turbinę.

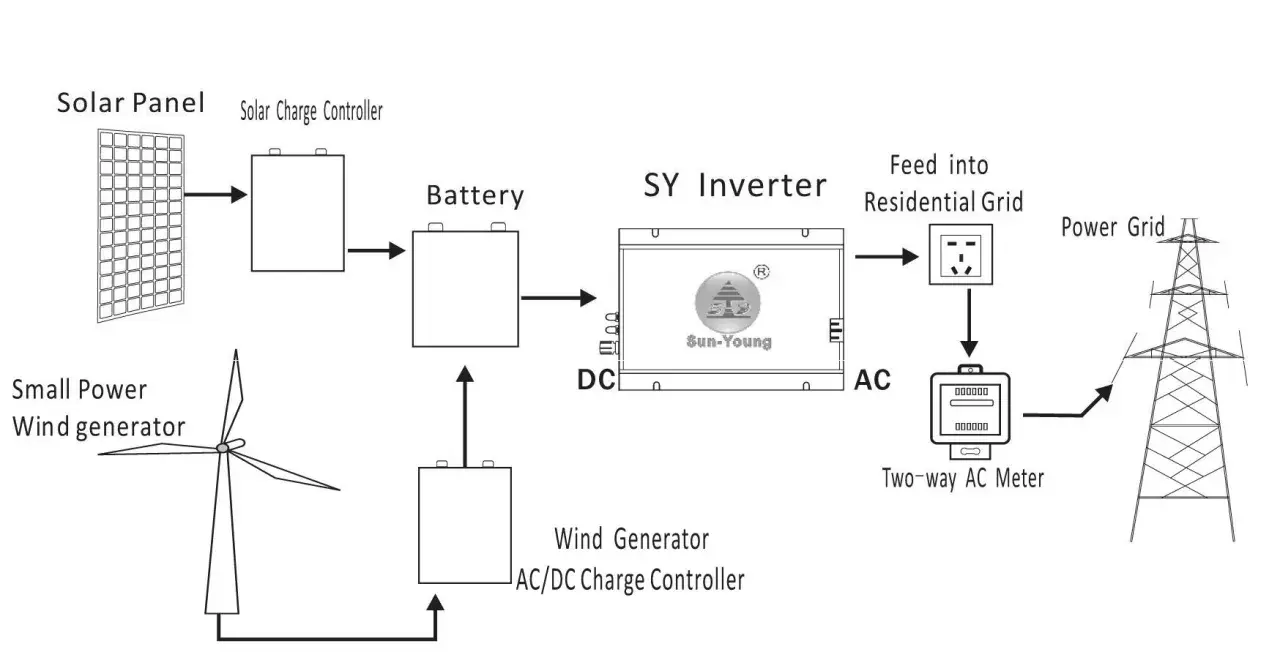

Najpopularniejszym i najczęściej stosowanym rozwiązaniem w małych systemach hybrydowych jest połączenie po stronie DC (DC Coupling). Schemat wygląda następująco: prąd zmienny z turbiny wiatrowej trafia do mostka prostowniczego, gdzie zostaje przekształcony na prąd stały. Następnie ten prąd stały jest przesyłany do dedykowanego kontrolera ładowania turbiny wiatrowej. Kontroler ten zarządza energią, a jego wyjście DC jest podłączane bezpośrednio do szyny DC inwertera hybrydowego lub, co jest częstsze w systemach z magazynem energii, bezpośrednio do akumulatorów. Inwerter hybrydowy pobiera energię z akumulatorów (lub bezpośrednio z kontrolera, jeśli ma taką funkcjonalność) i przetwarza ją na prąd zmienny (AC) do zasilania domowych odbiorników lub oddaje do sieci. Ważne jest, aby napięcie wyjściowe z kontrolera turbiny było kompatybilne z napięciem pracy akumulatorów i inwertera.

Alternatywną metodą, choć rzadszą w małych, domowych instalacjach, jest sprzężenie po stronie AC (AC Coupling). W tym schemacie, turbina wiatrowa jest podłączona do dedykowanego inwertera wiatrowego (on-grid), który przetwarza prąd z turbiny na prąd zmienny i synchronizuje go z siecią domową. Ta sieć domowa jest zazwyczaj tworzona i zarządzana przez główny inwerter hybrydowy (np. w trybie off-grid lub backup). AC Coupling ma sens w większych instalacjach lub gdy chcemy wykorzystać istniejący inwerter wiatrowy, ale wymaga bardziej złożonego zarządzania energią i synchronizacji pomiędzy inwerterami. W większości przypadków, zwłaszcza dla systemów prosumenckich, połączenie DC jest prostsze i bardziej ekonomiczne.

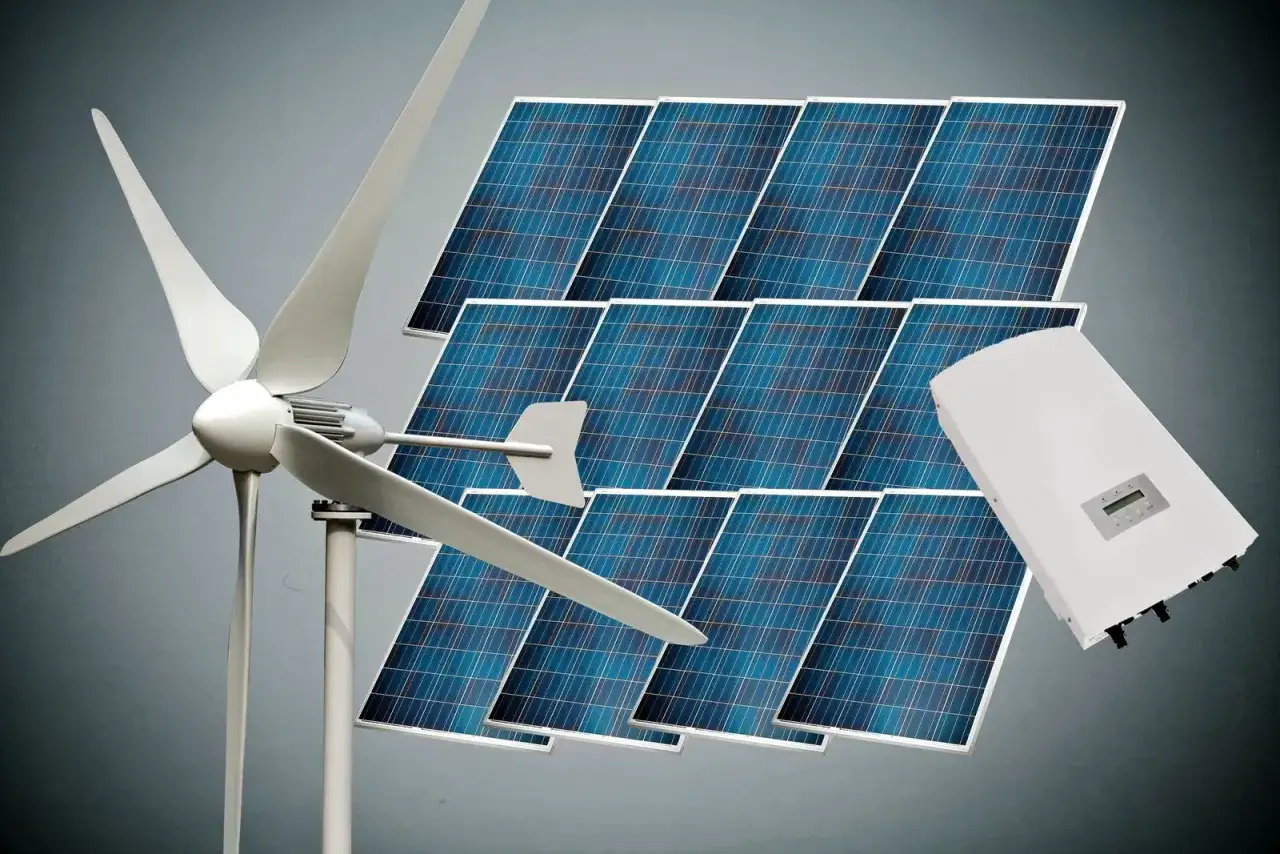

Niezbędne komponenty: co kupić poza turbiną i inwerterem?

Wybór odpowiedniego mostka prostowniczego jest kluczowy. Musi on być dobrany do mocy i napięcia wyjściowego turbiny wiatrowej. Jeśli Twoja turbina generuje prąd trójfazowy, potrzebujesz mostka prostowniczego trójfazowego. Zwróć uwagę na maksymalny prąd i napięcie, jakie mostek może obsłużyć zawsze z zapasem bezpieczeństwa. Podłączenie jest zazwyczaj proste: trzy fazy z turbiny wiatrowej podłącza się do wejść AC mostka, a z wyjść DC (+ i -) wychodzi już prąd stały, który następnie kierujemy do kontrolera ładowania. Pamiętaj o solidnych połączeniach i odpowiednim przekroju przewodów, aby minimalizować straty i zapewnić bezpieczeństwo.

• Algorytmy pracy: Kontrolery PV są zoptymalizowane do śledzenia punktu mocy maksymalnej (MPPT) paneli fotowoltaicznych, które mają stosunkowo stabilną charakterystykę pracy. Kontrolery do turbin wiatrowych muszą radzić sobie z bardzo zmiennym napięciem i prądem, dynamicznie dostosowując obciążenie do prędkości wiatru.
• Funkcja hamowania/dump load: Kontrolery PV nie posiadają funkcji zarządzania obciążeniem zrzutowym, ponieważ panele nie wymagają hamowania. Kontrolery wiatrowe muszą aktywnie sterować dump load, aby chronić turbinę przed nadmiernym rozpędzeniem, gdy akumulatory są pełne lub zapotrzebowanie niskie.
• Ochrona: Kontrolery wiatrowe często posiadają dodatkowe zabezpieczenia przed przeciążeniem, zbyt wysokimi obrotami czy uszkodzeniami mechanicznymi turbiny, co jest specyficzne dla tego typu generatorów.
• Charakterystyka napięciowa: Turbiny wiatrowe mogą generować szeroki zakres napięć, dlatego kontroler musi być w stanie efektywnie pracować w tych warunkach, co jest inne niż w przypadku zazwyczaj bardziej stabilnych napięć z paneli PV.

Dobór grzałki hamującej (dump load) jest równie istotny. Jej moc musi być równa lub nieco większa niż maksymalna moc znamionowa turbiny wiatrowej. To zapewni, że w przypadku nadwyżki energii, cała moc zostanie bezpiecznie rozproszona. Grzałka powinna być podłączona do dedykowanego wyjścia kontrolera ładowania turbiny. Kontroler, w zależności od poziomu naładowania akumulatorów lub innych parametrów, automatycznie załączy grzałkę poprzez wbudowany przekaźnik lub zewnętrzny stycznik, gdy zajdzie taka potrzeba. Ważne jest, aby grzałka była umieszczona w miejscu, gdzie rozpraszane ciepło nie będzie stanowiło zagrożenia, np. w specjalnej obudowie wentylowanej lub na zewnątrz budynku. Pamiętaj o odpowiednim zabezpieczeniu obwodu grzałki.

Bezpieczeństwo i efektywność każdej instalacji elektrycznej, w tym hybrydowej wiatrowo-fotowoltaicznej, zależą od prawidłowego doboru przewodów i zabezpieczeń. Przekroje przewodów muszą być dostosowane do maksymalnego prądu, jaki będzie przez nie przepływał, oraz do długości połączeń, aby minimalizować spadki napięcia. Zawsze warto zastosować nieco większy przekrój niż wynika to z obliczeń, aby mieć zapas bezpieczeństwa. W instalacji hybrydowej należy zastosować różne rodzaje bezpieczników: bezpieczniki DC dla obwodów paneli PV, turbiny i akumulatorów, oraz bezpieczniki AC dla obwodów po stronie inwertera i podłączenia do sieci. Każdy obwód powinien być odpowiednio zabezpieczony, a cała instalacja powinna być wyposażona w wyłączniki różnicowoprądowe (RCD) i nadprądowe (MCB) dla ochrony przed porażeniem i zwarciami. Pamiętaj, że bezpieczeństwo jest priorytetem.

Unikaj tych błędów: najczęstsze pułapki w instalacji hybrydowej

Jednym z najpoważniejszych i niestety często popełnianych błędów jest próba bezpośredniego wpięcia turbiny wiatrowej do wejścia PV w standardowym inwerterze fotowoltaicznym. Muszę to podkreślić: jest to niedopuszczalne i niezwykle ryzykowne! Standardowe inwertery PV są zaprojektowane do pracy z prądem stałym o stosunkowo stabilnym napięciu i charakterystyce paneli słonecznych. Turbina wiatrowa generuje prąd zmienny (AC), którego napięcie i częstotliwość dynamicznie się zmieniają w zależności od siły wiatru. Bezpośrednie podłączenie może doprowadzić do natychmiastowego uszkodzenia inwertera, a w najlepszym wypadku do jego nieprawidłowej pracy i braku jakiejkolwiek optymalizacji, co skutkuje brakiem produkcji energii i potencjalnym uszkodzeniem samej turbiny.

Kolejnym błędem, który widuję, jest zastosowanie kontrolera ładowania przeznaczonego dla paneli fotowoltaicznych do zarządzania energią z turbiny wiatrowej. Chociaż oba urządzenia służą do zarządzania ładowaniem akumulatorów, ich algorytmy i funkcjonalność są fundamentalnie różne. Kontrolery PV skupiają się na MPPT dla paneli, które mają inną krzywą mocy. Kontrolery wiatrowe muszą nie tylko optymalizować pobór mocy, ale przede wszystkim zarządzać hamowaniem turbiny i sterować obciążeniem zrzutowym (dump load), aby zapobiec jej nadmiernemu rozpędzeniu. Użycie niewłaściwego kontrolera nie tylko uniemożliwi efektywną pracę turbiny, ale może również doprowadzić do jej uszkodzenia z powodu braku odpowiedniego zabezpieczenia przed przeciążeniem lub brakiem obciążenia.

Brak lub nieprawidłowe podłączenie obciążenia zrzutowego (dump load) to prosta droga do zniszczenia turbiny wiatrowej. To element, który często jest bagatelizowany, a jest absolutnie krytyczny dla bezpieczeństwa systemu. Gdy akumulatory są w pełni naładowane, a zapotrzebowanie na energię w domu jest niskie, turbina wiatrowa nadal produkuje energię. Bez dump load, ta energia nie ma gdzie zostać rozproszona, co powoduje, że turbina zaczyna się nadmiernie rozpędzać. Prowadzi to do niekontrolowanych obrotów, silnych drgań, przegrzewania się generatora i w konsekwencji do mechanicznego uszkodzenia łopat, wału, łożysk, a nawet spalenia uzwojeń generatora. Zawsze upewnij się, że dump load jest prawidłowo dobrany i podłączony, a jego sterowanie przez kontroler działa bez zarzutu.

Niedopasowanie napięcia między poszczególnymi komponentami systemu to subtelna, ale równie niebezpieczna pułapka. Turbina wiatrowa, kontroler ładowania, magazyn energii (akumulatory) oraz inwerter hybrydowy muszą pracować w kompatybilnych zakresach napięć. Na przykład, jeśli turbina generuje napięcie 48V, a kontroler i magazyn energii są zaprojektowane do pracy z systemem 24V, dojdzie do problemów. Może to skutkować nieefektywną pracą, przegrzewaniem się komponentów, a nawet ich trwałym uszkodzeniem. Zawsze dokładnie sprawdzaj specyfikacje techniczne każdego urządzenia i upewnij się, że napięcia znamionowe i zakresy pracy są ze sobą zgodne. To krytyczne dla prawidłowego działania, bezpieczeństwa i długowieczności całej instalacji.

Opłacalność i perspektywy: czy hybryda to dobra inwestycja w Polsce?

W kontekście polskiego systemu net-billing, gdzie nadwyżki energii oddawane do sieci są rozliczane po niższej cenie niż energia pobierana, system hybrydowy (PV + wiatr) znacząco zwiększa autokonsumpcję energii w gospodarstwie domowym. Dzięki uzupełniającej się produkcji z dwóch źródeł OZE, jesteśmy w stanie wyprodukować więcej energii w różnych porach roku i dnia, co zmniejsza ilość energii, którą musimy oddawać do sieci, a następnie odkupywać. To bezpośrednio przekłada się na niższe rachunki za prąd i większe oszczędności. W moim przekonaniu, w obliczu obecnych i przyszłych zasad rozliczania, maksymalizacja autokonsumpcji jest kluczowa dla opłacalności inwestycji w OZE.

W systemie hybrydowym, magazyn energii odgrywa absolutnie kluczową rolę w maksymalizacji zysków i efektywności. Pozwala on na gromadzenie nadwyżek energii wyprodukowanej zarówno przez panele fotowoltaiczne w słoneczne dni, jak i przez turbinę wiatrową podczas wietrznych okresów. Zamiast oddawać tę energię do sieci po niekorzystnej cenie (w systemie net-billing), możemy ją zmagazynować i wykorzystać wtedy, gdy produkcja z OZE jest niska np. wieczorem, w nocy, w bezwietrzne dni lub w okresach mniejszego nasłonecznienia. To nie tylko zwiększa autokonsumpcję, ale również zapewnia większą niezależność energetyczną i stabilność dostaw, co jest nieocenione w przypadku przerw w dostawie prądu z sieci.

Kwestie formalno-prawne związane z instalacją turbin wiatrowych w Polsce są nieco bardziej złożone niż w przypadku fotowoltaiki. Zgodnie z obowiązującymi przepisami, montaż turbiny wiatrowej na gruncie lub na maszcie wyższym niż 3 metry ponad dachem wymaga uzyskania pozwolenia na budowę. Oznacza to konieczność przygotowania projektu budowlanego, uzyskania warunków zabudowy (jeśli nie ma miejscowego planu zagospodarowania przestrzennego) oraz spełnienia szeregu wymogów środowiskowych i lokalizacyjnych. Należy również pamiętać o potencjalnych ograniczeniach wynikających z przepisów dotyczących hałasu oraz odległości od zabudowań. Zawsze zalecam skonsultowanie się z lokalnym urzędem gminy lub starostwem powiatowym, aby dokładnie poznać obowiązujące regulacje i uniknąć problemów prawnych.
