Elektrownie gazowe: Klucz do stabilności i 60% sprawności CCGT?

W obliczu dynamicznych zmian w polskiej energetyce, gdzie coraz większą rolę odgrywają odnawialne źródła energii, kluczowe staje się zrozumienie technologii, które mają zapewnić stabilność systemu. Elektrownie gazowe, a w szczególności nowoczesne bloki gazowo-parowe (CCGT), są obecnie postrzegane jako pomost w transformacji energetycznej. W tym artykule wyjaśnię, jak działają te instalacje, dlaczego są tak ważne dla Polski i co sprawia, że osiągają imponującą sprawność.

Rola elektrowni gazowych w polskiej energetyce

Gaz ziemny odgrywa obecnie kluczową rolę jako paliwo przejściowe w polskiej transformacji energetycznej. W obliczu konieczności odchodzenia od węgla, który przez dziesięciolecia był fundamentem naszej energetyki, gaz ziemny stanowi bardziej ekologiczną alternatywę. Jego znaczenie jest nie do przecenienia, zwłaszcza w kontekście rosnącego udziału odnawialnych źródeł energii (OZE), takich jak wiatr i słońce, których produkcja jest z natury niestabilna. Elektrownie gazowe zapewniają niezbędną stabilność i możliwość szybkiego bilansowania systemu, gdy OZE nie pracują z pełną mocą.

Patrząc na gaz ziemny jako paliwo, muszę przyznać, że ma on swoje zalety i wady. Z jednej strony, jego spalanie generuje około dwukrotnie niższe emisje CO2 na jednostkę energii w porównaniu do węgla, a także praktycznie eliminuje emisje tlenków siarki i azotu oraz nie wytwarza odpadów stałych, takich jak popiół czy żużel. Z drugiej strony, gaz ziemny jest nadal paliwem kopalnym, a jego wydobycie i transport wiążą się z ryzykiem wycieków metanu gazu cieplarnianego o znacznie silniejszym wpływie na klimat niż dwutlenek węgla w krótkim okresie. Zrozumienie tych niuansów jest kluczowe dla oceny jego roli w przyszłości.

Jak elektrownia gazowa wytwarza prąd

Aby w pełni zrozumieć, jak elektrownie gazowe przyczyniają się do naszej sieci energetycznej, warto przyjrzeć się podstawowemu cyklowi ich działania. Proces ten, choć złożony, można przedstawić w kilku kluczowych krokach:

1. Sprężanie powietrza: Na początku, powietrze z otoczenia jest zasysane i sprężane w sprężarce. To zwiększa jego ciśnienie i temperaturę, przygotowując do kolejnego etapu.
2. Mieszanie z gazem i spalanie: Sprężone powietrze trafia do komory spalania, gdzie jest mieszane z gazem ziemnym. Następnie mieszanka ta jest zapalana, co prowadzi do gwałtownego wzrostu temperatury i ciśnienia.
3. Napędzanie turbiny gazowej: Gorące gazy spalinowe, powstałe w wyniku spalania, rozprężają się i z dużą prędkością uderzają w łopatki turbiny gazowej, wprawiając ją w ruch obrotowy.
4. Generowanie prądu: Turbina gazowa jest połączona wałem z generatorem elektrycznym. Ruch obrotowy turbiny przekazywany jest na generator, który przekształca energię mechaniczną w energię elektryczną, dostarczaną następnie do sieci.

Każdy z tych etapów jest realizowany przez specyficzne komponenty, które tworzą serce elektrowni gazowej w cyklu prostym:

• Sprężarka: Urządzenie odpowiedzialne za zasysanie i sprężanie powietrza atmosferycznego do wysokiego ciśnienia.
• Komora spalania: Miejsce, w którym sprężone powietrze miesza się z gazem ziemnym i następuje proces spalania, generując gorące gazy.
• Turbina gazowa: Składa się z szeregu łopatek, na które uderzają gorące gazy spalinowe, wprawiając turbinę w szybki ruch obrotowy.
• Generator: Maszyna elektryczna, która, napędzana przez turbinę, przekształca energię mechaniczną obrotu w energię elektryczną.

Nowoczesne bloki gazowo-parowe (CCGT): sekret wysokiej sprawności

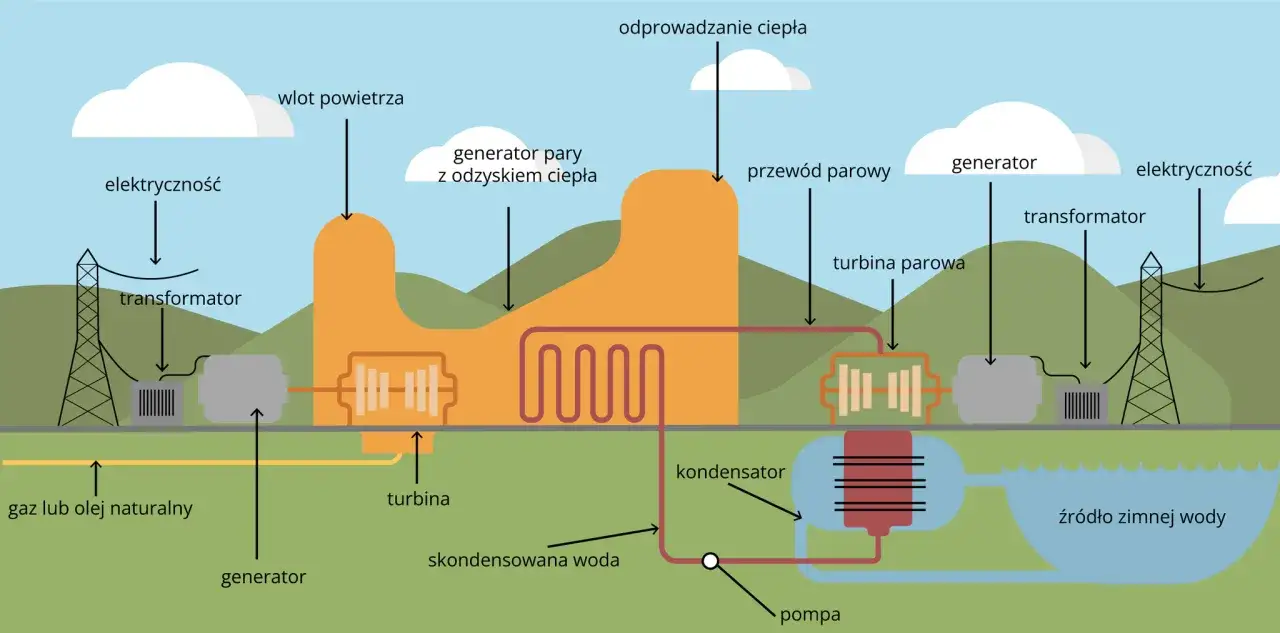

Podstawowy cykl działania turbiny gazowej, choć efektywny, ma swoje ograniczenia w zakresie sprawności. Prawdziwa rewolucja nastąpiła wraz z rozwojem technologii bloków gazowo-parowych, znanych jako CCGT (Combined Cycle Gas Turbine). Sekret ich wysokiej sprawności tkwi w odzyskiwaniu ciepła ze spalin. Zamiast po prostu uwalniać gorące spaliny z turbiny gazowej do atmosfery, kieruje się je do specjalnego urządzenia kotła odzysknicowego (HRSG - Heat Recovery Steam Generator). Tam, energia cieplna spalin jest wykorzystywana do podgrzewania wody i wytwarzania pary wodnej, która staje się kolejnym źródłem energii.

W technologii CCGT cykl gazowy i parowy są ze sobą ściśle zintegrowane, tworząc spójny i znacznie bardziej efektywny system. Para wodna wyprodukowana w kotle odzysknicowym, zamiast być marnowana, jest kierowana do drugiej turbiny turbiny parowej. Ta turbina, podobnie jak gazowa, napędza własny generator, produkując dodatkową energię elektryczną. Dzięki temu dwustopniowemu wykorzystaniu energii najpierw z rozprężających się gazów, a następnie z ciepła spalin do wytworzenia pary całkowita produkcja energii elektrycznej z tej samej ilości paliwa znacząco wzrasta, a wraz z nią sprawność całego układu.

Różnica w sprawności jest naprawdę imponująca i stanowi kluczową zaletę bloków CCGT. Podczas gdy elektrownie gazowe w cyklu prostym osiągają sprawność na poziomie 35-40%, nowoczesne bloki gazowo-parowe są w stanie przekroczyć 60%. To ogromny skok, zwłaszcza gdy porównamy to z tradycyjnymi elektrowniami węglowymi, których sprawność netto w Polsce często wynosi około 33-34%. Tak wysoka sprawność CCGT oznacza, że z każdej jednostki spalonego gazu uzyskujemy znacznie więcej energii elektrycznej, co przekłada się na niższe zużycie paliwa i mniejsze emisje na megawatogodzinę.

Zalety i wady elektrowni gazowych: obiektywny bilans

Jako ekspert w dziedzinie energetyki, zawsze staram się przedstawiać pełny obraz każdej technologii. Elektrownie gazowe, mimo swoich zalet, nie są wolne od wad. Zacznijmy jednak od pozytywów:

• Wysoka elastyczność: Jedną z największych zalet jest ich zdolność do szybkiego uruchamiania i zatrzymywania, a także do płynnej regulacji mocy. To czyni je idealnym narzędziem do bilansowania niestabilnej produkcji energii z odnawialnych źródeł, takich jak farmy wiatrowe czy fotowoltaiczne.
• Niższe emisje CO2: W porównaniu do elektrowni węglowych, emisja dwutlenku węgla na jednostkę wyprodukowanej energii jest o około połowę niższa, co jest istotne w kontekście celów klimatycznych.
• Brak odpadów stałych: Elektrownie gazowe nie generują popiołu ani żużlu, co eliminuje problem składowania i utylizacji tych odpadów. Emisja tlenków siarki jest praktycznie zerowa.
• Krótszy czas budowy: Budowa elektrowni gazowej jest znacznie szybsza i często tańsza w porównaniu do elektrowni węglowej o tej samej mocy, co przyspiesza modernizację systemu energetycznego.

Niestety, muszę również wskazać na pewne wady i kontrowersje, które towarzyszą tej technologii:

• Emisje gazów cieplarnianych: Mimo że niższe niż z węgla, emisje CO2 wciąż istnieją. Gaz ziemny to paliwo kopalne, a jego spalanie przyczynia się do globalnego ocieplenia.
• Problem metanu: Głównym składnikiem gazu ziemnego jest metan (CH4), który jest znacznie silniejszym gazem cieplarnianym niż CO2 w perspektywie krótkoterminowej. Wycieki metanu na etapie wydobycia, transportu i dystrybucji gazu mogą znacząco zwiększyć ślad węglowy tej technologii, niwelując część korzyści z niższych emisji CO2 ze spalania.
• Zależność od importu i cen gazu: Polska energetyka gazowa opiera się w dużej mierze na imporcie surowca, co wiąże się z ryzykiem geopolitycznym i zmiennością cen na rynkach światowych. To czyni nas podatnymi na wahania cen i zakłócenia dostaw.

Elektrownie gazowe w Polsce: kluczowe inwestycje i ich rola

W Polsce elektrownie gazowe są postrzegane jako niezbędne stabilizatory Krajowego Systemu Energetycznego. W miarę jak zwiększamy udział niestabilnych źródeł odnawialnych, takich jak wiatr i słońce, potrzebujemy elastycznych mocy, które mogą szybko reagować na zmieniające się warunki pogodowe i zapotrzebowanie. Elektrownie gazowe doskonale spełniają tę rolę, zapewniając bezpieczeństwo dostaw energii i umożliwiając płynne przechodzenie na zielone technologie. Bez nich, stabilność sieci byłaby poważnie zagrożona.

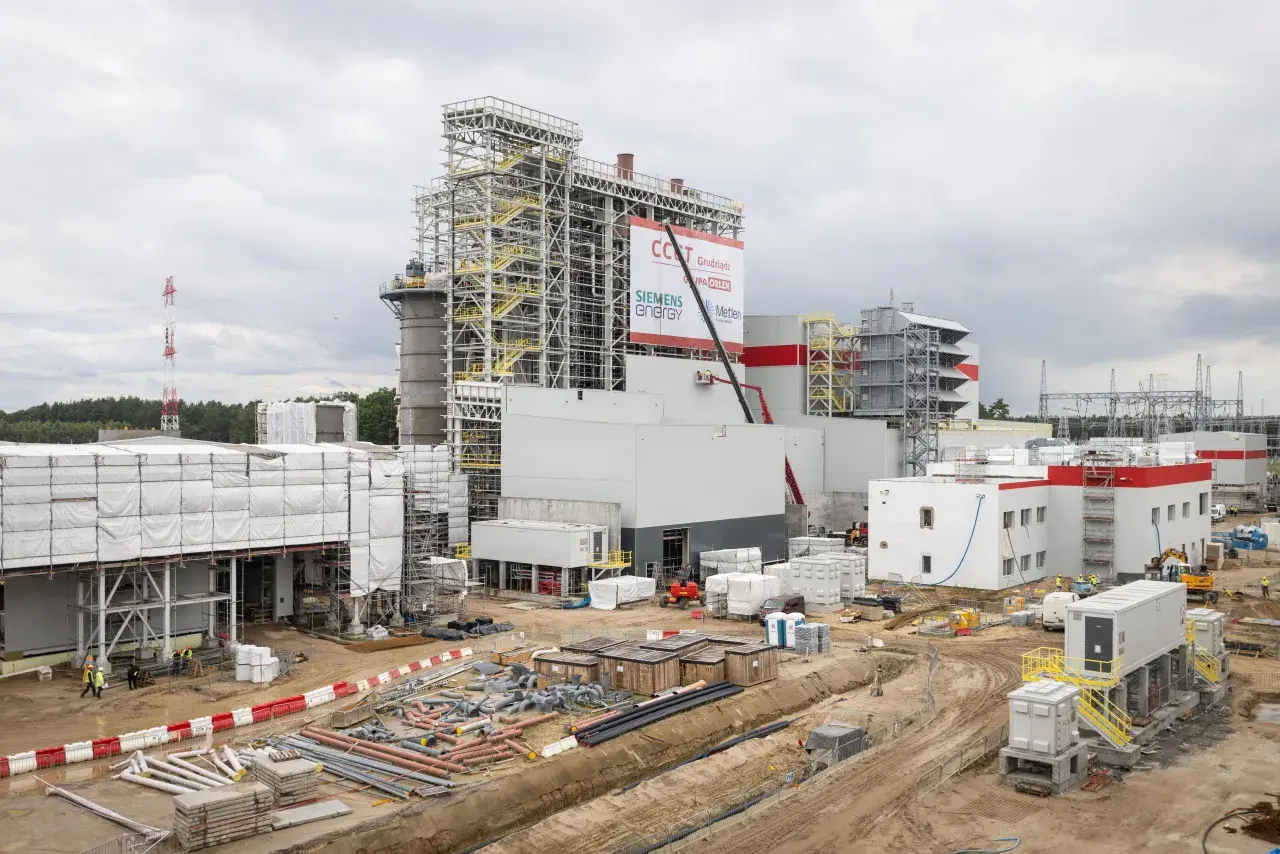

W ostatnich latach obserwujemy w Polsce szereg kluczowych inwestycji w nowe bloki gazowe, co świadczy o ich strategicznym znaczeniu. Jednym z najważniejszych przykładów jest Elektrownia Dolna Odra w Gryfinie, gdzie uruchomiono dwa nowoczesne bloki gazowo-parowe o łącznej mocy około 1400 MW. To znacząco wzmocniło bezpieczeństwo energetyczne regionu i całego kraju. Inne plany obejmują budowę podobnych instalacji, na przykład w Rybniku, gdzie również planuje się zastąpienie starych bloków węglowych nowymi, gazowymi. Te inwestycje są nie tylko krokiem w stronę dekarbonizacji, ale także zapewniają lokalne miejsca pracy i stabilne źródło energii dla przemysłu i gospodarstw domowych.

Przyszłość energetyki gazowej

Patrząc w przyszłość, widzę ogromny potencjał w adaptacji turbin gazowych do spalania paliw bezemisyjnych. Rozwój technologii pozwala już dziś na testowanie i planowanie wykorzystania zielonego wodoru (produkowanego z OZE) lub biometanu (produkowanego z biomasy) jako paliwa dla istniejących i nowo budowanych elektrowni gazowych. To otwiera drogę do dekarbonizacji energetyki gazowej i może znacząco przedłużyć żywotność tych instalacji w systemie dążącym do neutralności klimatycznej. Moim zdaniem, jest to kluczowy kierunek rozwoju, który pozwoli nam wykorzystać elastyczność i infrastrukturę gazową w nowej, ekologicznej roli.

Strategiczne dylematy Polski dotyczące roli gazu ziemnego w długoterminowej perspektywie transformacji energetycznej są złożone. Z jednej strony, gaz jest niezbędnym paliwem przejściowym, umożliwiającym odejście od węgla i stabilizację systemu z rosnącym udziałem OZE. Z drugiej strony, jako paliwo kopalne, generuje emisje CO2 i metanu, co stawia pod znakiem zapytania jego rolę w kontekście długoterminowych celów neutralności klimatycznej do 2050 roku. Moim zdaniem, kluczem będzie inwestowanie w technologie, które umożliwią szybkie przejście na paliwa bezemisyjne, takie jak wodór, aby gaz ziemny nie stał się pułapką inwestycyjną, lecz faktycznym pomostem do w pełni zielonej energetyki.
