W świecie elektryki i elektroniki często spotykamy się z różnymi oznaczeniami zacisków, które dla niewprawionego oka mogą wydawać się zagadkowe. Jednym z nich jest COM. W tym artykule dogłębnie wyjaśnimy, czym jest zacisk COM, dlaczego jest tak fundamentalny w elektryce i elektronice oraz jak poprawnie go używać w praktycznych zastosowaniach. Poznaj jego rolę w przełącznikach, przekaźnikach i miernikach, aby uniknąć błędów i bezpiecznie pracować z obwodami.
Zacisk COM: wspólny punkt w obwodach elektrycznych i elektronicznych, klucz do sterowania
- "COM" to skrót od angielskiego "Common" (wspólny), oznaczający centralny punkt w układach przełączających.
- Współpracuje ze stykami NO (Normally Open normalnie otwarty) i NC (Normally Closed normalnie zamknięty), kierując sygnał.
- Nie jest tożsamy z masą (GND) ani przewodem neutralnym (N) może mieć inny potencjał.
- Kluczowy element w przekaźnikach, termostatach, przełącznikach oświetleniowych i systemach alarmowych.
- W miernikach uniwersalnych (multimetrach) COM to port odniesienia dla czarnej sondy pomiarowej.
- Poprawne podłączenie COM jest niezbędne dla bezpieczeństwa i prawidłowego działania urządzeń.
Zacisk COM: co oznacza i jaką pełni rolę w obwodach elektrycznych?
Zacisk COM to jedno z tych oznaczeń, które dla każdego elektryka czy elektronika jest absolutnie podstawowe. "COM" to skrót od angielskiego słowa "Common", co w języku polskim oznacza "wspólny". I to właśnie słowo "wspólny" najlepiej oddaje jego fundamentalną rolę. W praktyce jest to zacisk, port lub styk, który stanowi centralny, wspólny punkt odniesienia dla co najmniej dwóch innych obwodów lub styków w danym urządzeniu.
Jego główną funkcją jest działanie jako wejście dla sygnału lub zasilania, które następnie jest kierowane na inne wyjścia, najczęściej styki NO (Normally Open) lub NC (Normally Closed). To właśnie dzięki zaciskowi COM możemy efektywnie przełączać i sterować przepływem prądu w obwodach, decydując, czy sygnał ma iść "tędy" czy "tamtędy". To jak rozjazd na torach kolejowych sygnał wchodzi na COM, a potem jest kierowany na odpowiedni tor, w zależności od tego, co chcemy osiągnąć.

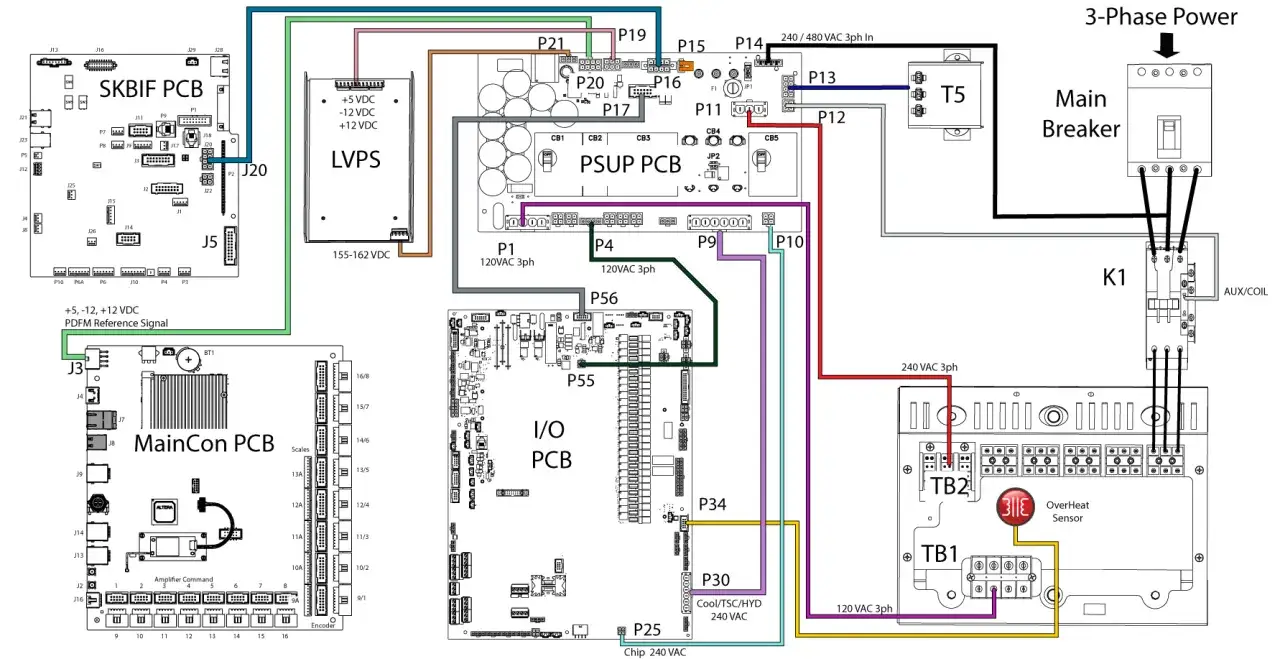

To nie zawsze jest masa! Kluczowa różnica między COM a uziemieniem (GND)
Jednym z najczęstszych błędów, jakie obserwuję, jest mylenie zacisku COM z masą (GND) lub przewodem neutralnym (N). Muszę to podkreślić: COM nie zawsze jest tożsamy z masą (GND)! Masa w większości układów elektronicznych oznacza potencjał 0V, czyli punkt odniesienia dla napięć w danym obwodzie. Natomiast COM, choć również jest punktem odniesienia, może być spolaryzowany na zupełnie innym potencjale, na przykład +5V, +12V, a nawet potencjałem fazy w obwodach sterujących. Mylenie tych pojęć może prowadzić do poważnych błędów w projektowaniu, a w najgorszym przypadku do uszkodzenia urządzeń lub zagrożenia dla bezpieczeństwa.
Podobnie, COM nie jest przewodem neutralnym (N). Przewód neutralny to element sieci zasilającej, który w systemach jednofazowych jest punktem o potencjale zbliżonym do ziemi. Zacisk COM jest częścią obwodu sterującego, a nie bezpośrednio zasilającego w sensie sieciowym. Zawsze sprawdzaj dokumentację urządzenia, aby upewnić się, jaki potencjał ma zacisk COM i jak należy go podłączyć.
COM, NO i NC: jak działają razem w układach przełączających?

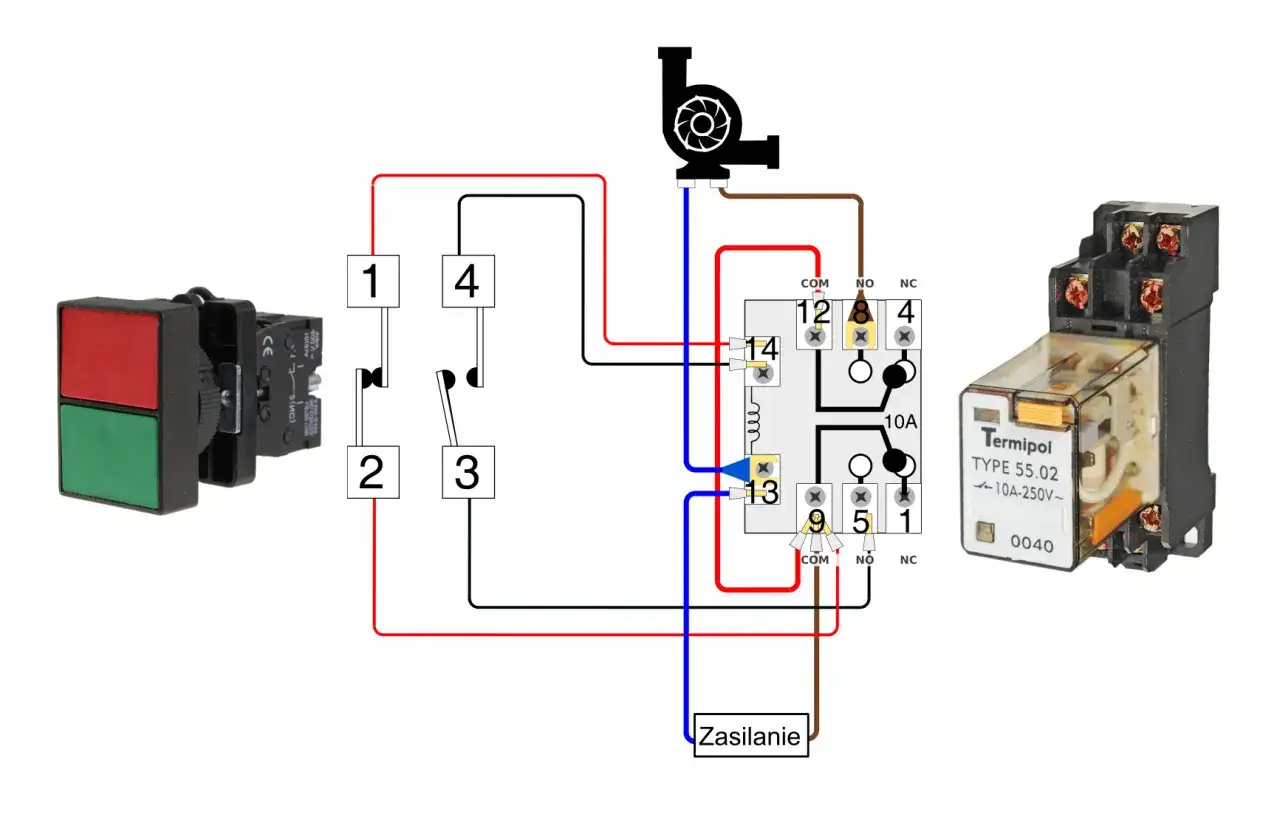

Aby w pełni zrozumieć rolę COM, musimy spojrzeć na niego w kontekście jego najbliższych "współpracowników": styków NO i NC. NO to skrót od "Normally Open", czyli "normalnie otwarty". Oznacza to, że w stanie spoczynku urządzenia (czyli gdy nie jest ono aktywne, np. przekaźnik nie jest zasilany, przycisk nie jest wciśnięty), obwód między zaciskiem COM a NO jest otwarty. Prąd nie może przez niego przepłynąć. Dopiero po aktywacji urządzenia, styk NO zamyka się, umożliwiając przepływ prądu.
Z kolei NC to skrót od "Normally Closed", czyli "normalnie zamknięty". Jak sama nazwa wskazuje, w stanie spoczynku obwód między zaciskiem COM a NC jest zamknięty. Oznacza to, że prąd swobodnie przez niego przepływa. Po aktywacji urządzenia, styk NC otwiera się, przerywając przepływ prądu.
Wiele urządzeń, takich jak przekaźniki czy zaawansowane przełączniki, posiada wszystkie trzy styki: COM, NO i NC. Dzięki temu projektant lub instalator ma elastyczność w wyborze logiki działania obwodu. Zacisk COM jest tutaj punktem wejścia dla sygnału lub zasilania, a urządzenie "wybiera", czy sygnał ma zostać skierowany na NO (gdy jest aktywne) czy NC (gdy jest nieaktywne). To pozwala na budowanie zarówno układów, które włączają coś po aktywacji, jak i tych, które wyłączają coś po aktywacji, co jest niezwykle przydatne w automatyce.
Jak w praktyce wykorzystać te trzy styki do sterowania urządzeniami?
Praktyczne wykorzystanie styków COM, NO i NC jest niezwykle szerokie. Jeśli chcemy, aby urządzenie (np. żarówka, silnik) włączyło się po aktywacji (np. wciśnięciu przycisku, zadziałaniu czujnika), podłączamy zasilanie do COM, a urządzenie do styku NO. Kiedy przycisk zostanie wciśnięty, obwód COM-NO zamknie się i urządzenie się włączy. Jeśli natomiast chcemy, aby urządzenie było domyślnie włączone i wyłączyło się po aktywacji (np. alarm, który ma się wyłączyć po rozbrojeniu), podłączamy zasilanie do COM, a urządzenie do styku NC. Po aktywacji obwód COM-NC otworzy się, wyłączając urządzenie. Ta elastyczność pozwala na budowanie złożonych systemów sterowania, od prostych włączników światła po zaawansowane systemy bezpieczeństwa.
Praktyczne zastosowania zacisku COM: od przekaźników po systemy alarmowe
Zacisk COM jest obecny w niezliczonej liczbie urządzeń, które spotykamy na co dzień, choć często nie zdajemy sobie z tego sprawy. Jego uniwersalność sprawia, że jest niezastąpiony w wielu dziedzinach.
W mózgu automatyki: Rola COM w przekaźnikach i stycznikach
Przekaźniki i styczniki to serce wielu systemów automatyki. Pozwalają one sterować dużymi mocami (np. silnikami, grzałkami) za pomocą małego sygnału sterującego. W przekaźniku zacisk COM jest centralnym punktem przełączającym. Kiedy cewka przekaźnika zostanie zasilana, pole magnetyczne przyciąga kotwicę, która fizycznie przełącza styk COM między NO a NC. Dzięki temu możemy na przykład włączać pompę o dużej mocy, używając jedynie niewielkiego prądu z układu sterującego. To klasyczny przykład wykorzystania COM do izolacji obwodów sterowania od obwodów mocy.
Sterowanie temperaturą w domu: Jak COM w termostacie kontroluje Twoje ogrzewanie?
Większość termostatów pokojowych, zarówno tych prostych, jak i zaawansowanych, wykorzystuje zacisk COM do sterowania systemem ogrzewania lub chłodzenia. Zazwyczaj do zacisku COM podłączamy zasilanie (często fazę L). Następnie, w zależności od tego, czy termostat ma włączyć ogrzewanie (gdy temperatura spadnie poniżej zadanej), czy chłodzenie (gdy wzrośnie), sygnał z COM jest przełączany na styk NO (dla ogrzewania) lub NC (dla chłodzenia). Kiedy termostat "zażąda" ciepła, obwód COM-NO zamyka się, uruchamiając kocioł lub pompę ciepła. To proste, a jednocześnie niezwykle skuteczne rozwiązanie, które pozwala na precyzyjne utrzymanie komfortowej temperatury w domu.
Instalacje oświetleniowe: COM w przełącznikach schodowych i krzyżowych
W instalacjach oświetleniowych, szczególnie tych, gdzie chcemy sterować jednym źródłem światła z kilku miejsc (np. na klatce schodowej, w długim korytarzu), zacisk COM jest absolutnie kluczowy. W przełącznikach schodowych (jednobiegunowych) i krzyżowych (dwubiegunowych) COM stanowi wejście dla fazy, która następnie jest przełączana na jeden z dwóch (w przypadku schodowego) lub jeden z czterech (w przypadku krzyżowego) przewodów "korespondencyjnych". Dzięki temu, niezależnie od tego, z którego miejsca wciśniemy przełącznik, możemy zmienić stan oświetlenia. To klasyczny przykład, gdzie COM pełni rolę punktu wejścia dla zasilania, które jest dynamicznie przekierowywane.
Bezpieczeństwo i alarmy: Zastosowanie COM w czujnikach ruchu i systemach kontroli dostępu
Systemy bezpieczeństwa i alarmowe również szeroko wykorzystują zacisk COM. W czujnikach ruchu (PIR), kontaktronach (czujnikach otwarcia drzwi/okien) czy elektrozaczepach COM służy do sygnalizacji stanu. Na przykład, kontaktron może mieć COM i NO. Gdy drzwi są zamknięte, obwód COM-NO jest otwarty. Po otwarciu drzwi, obwód zamyka się, wysyłając sygnał do centrali alarmowej. Podobnie w elektrozaczepach, COM może być używany do sterowania zasilaniem, które otwiera lub zamyka rygiel. To pozwala na budowanie niezawodnych systemów monitorowania i kontroli dostępu.
COM w mierniku uniwersalnym: dlaczego to kluczowy punkt odniesienia?
Kiedy sięgamy po multimetr, czyli miernik uniwersalny, od razu zauważymy gniazdo oznaczone jako "COM". W tym kontekście "COM" również oznacza "wspólny", ale jego funkcja jest nieco inna niż w przekaźnikach. W multimetrach gniazdo COM jest wspólnym portem odniesienia, czyli tak zwaną masą pomiarową, dla wszystkich pomiarów. To właśnie do tego gniazda zawsze podłączamy czarną sondę pomiarową, niezależnie od tego, czy mierzymy napięcie, prąd, rezystancję czy inną wielkość elektryczną. Czerwona sonda natomiast trafia do gniazda odpowiadającego mierzonej wartości (np. VΩmA dla napięcia, rezystancji, małego prądu lub 10A dla dużego prądu). Bez prawidłowego podłączenia sondy do COM, żaden pomiar nie będzie możliwy.
Jak poprawne użycie gniazda COM wpływa na dokładność Twoich pomiarów?
Poprawne użycie gniazda COM w multimetrze jest absolutnie kluczowe dla uzyskania dokładnych i wiarygodnych wyników pomiarów. Jeśli czarna sonda nie jest podłączona do COM, miernik nie ma punktu odniesienia, względem którego mógłby dokonać pomiaru. To tak, jakby próbować zmierzyć wysokość góry bez poziomu morza. W najlepszym wypadku miernik wyświetli błąd lub nieprawidłową wartość, a w najgorszym może ulec uszkodzeniu, jeśli sondy zostaną podłączone do niewłaściwych gniazd w obwodzie pod napięciem. Zawsze upewniam się, że czarna sonda jest pewnie osadzona w gnieździe COM przed rozpoczęciem jakichkolwiek pomiarów.
Bezpieczne podłączanie zacisku COM: unikaj typowych błędów
Bezpieczeństwo w pracy z elektrycznością jest priorytetem, a prawidłowe podłączanie zacisku COM ma tu kluczowe znaczenie. Niestety, często spotykam się z błędami, które mogą mieć poważne konsekwencje.
Zagrożenie nr 1: Dlaczego nigdy nie wolno mylić COM z zaciskiem fazowym (L) lub neutralnym (N)?
To jest fundamentalna zasada: kategorycznie nie wolno mylić zacisku sterującego COM z zaciskami zasilania sieciowego L (faza) i N (neutralny). Zacisk COM, choć może być punktem wejścia dla zasilania, jest elementem obwodu sterującego, a nie bezpośrednio zasilającego w sensie sieciowym. Podłączenie fazy lub neutralnego do niewłaściwego zacisku COM (szczególnie w urządzeniach niskonapięciowych) może spowodować natychmiastowe uszkodzenie urządzenia, zwarcie, a nawet pożar. Co gorsza, może to stworzyć zagrożenie porażenia prądem dla osoby obsługującej instalację. Zawsze dokładnie sprawdzam schemat połączeń i upewniam się, że rozumiem, co podłączam.
Błędne podłączenie do NO zamiast NC: Jakie mogą być konsekwencje?
Innym częstym błędem jest błędne podłączenie do styku NO zamiast NC (lub odwrotnie). Chociaż nie jest to tak niebezpieczne jak pomylenie z fazą, może prowadzić do całkowicie odwróconej logiki działania obwodu. Wyobraź sobie, że podłączasz system alarmowy do NO zamiast NC. Zamiast aktywować alarm po otwarciu drzwi, system może go wyłączyć! Albo termostat, który zamiast włączać ogrzewanie, będzie je wyłączał, gdy temperatura spadnie. Konsekwencje to nieprawidłowe funkcjonowanie urządzenia, brak komfortu, a w krytycznych systemach brak bezpieczeństwa. Zawsze dokładnie analizuję, jaką logikę chcę uzyskać i do którego styku (NO czy NC) podłączyć urządzenie sterowane.
Zanim podłączysz: Jak za pomocą multimetru sprawdzić, który styk jest który?
Zanim podłączę jakiekolwiek przewody do urządzenia z zaciskami COM, NO i NC, zawsze upewniam się, który styk jest który. Oto prosta instrukcja, jak to zrobić za pomocą multimetru:
- Upewnij się, że urządzenie jest odłączone od zasilania. To absolutnie kluczowe dla bezpieczeństwa.
- Ustaw multimetr na tryb pomiaru ciągłości (brzęczyk) lub pomiaru rezystancji (Ω). Tryb ciągłości jest zazwyczaj szybszy i wygodniejszy.
- Zidentyfikuj zacisk COM. Zazwyczaj jest on wyraźnie oznaczony. Jeśli nie, musisz go znaleźć metodą prób i błędów, szukając styku, który przełącza się między dwoma pozostałymi.
- Podłącz jedną sondę multimetru do zacisku COM.
-
Drugą sondą dotknij kolejno pozostałych zacisków.
- Jeśli multimetr "brzęczy" (lub pokazuje niską rezystancję), oznacza to, że obwód jest zamknięty. Ten zacisk to NC (Normally Closed).
- Jeśli multimetr milczy (lub pokazuje nieskończoną rezystancję), oznacza to, że obwód jest otwarty. Ten zacisk to NO (Normally Open).
-
Aktywuj urządzenie (np. wciśnij przycisk, podaj zasilanie na cewkę przekaźnika). Powtórz pomiar.
- Teraz styk, który wcześniej był NC, powinien być otwarty (brak brzęczenia).
- Styk, który wcześniej był NO, powinien być zamknięty (brzęczenie).
- Po tej prostej procedurze będziesz miał pewność, który styk jest który, co pozwoli na bezpieczne i prawidłowe podłączenie.
Ewolucja i współczesne znaczenie COM: od portów szeregowych po Smart Home
Termin "COM" ma bogatą historię i ewoluował wraz z rozwojem technologii. Chociaż w kontekście elektrycznym i elektronicznym jego podstawowa rola jako "wspólnego" punktu pozostaje niezmienna, warto spojrzeć na jego szersze znaczenie.
Krótka historia portu COM (RS-232) w komputerach
Historycznie, nazwa "port COM" była powszechnie używana w świecie komputerów PC do określania portu szeregowego RS-232. Był to standardowy interfejs do podłączania różnego rodzaju urządzeń peryferyjnych, takich jak modemy, myszy (zanim pojawiły się USB), drukarki, a także do komunikacji z innymi komputerami czy urządzeniami przemysłowymi. Porty COM były kluczowe dla wymiany danych w erze przed dominacją USB i Ethernetu, umożliwiając prostą, choć stosunkowo wolną, komunikację szeregową.
Wirtualny port COM (VCP): Jak standard przetrwał w erze USB?
Wraz z pojawieniem się i upowszechnieniem interfejsu USB, fizyczne porty szeregowe RS-232 zaczęły znikać z płyt głównych komputerów. Jednak potrzeba komunikacji szeregowej nie zniknęła, zwłaszcza w przemyśle i w systemach wbudowanych. W odpowiedzi na to powstała koncepcja "Wirtualnego Portu COM" (VCP). Dzięki specjalnym sterownikom, urządzenie podłączone do portu USB może emulować klasyczny port szeregowy COM. Pozwala to na używanie starszego oprogramowania i protokołów komunikacyjnych z nowoczesnymi urządzeniami, co świadczy o trwałości i użyteczności koncepcji portu COM.
Przeczytaj również: Zestaw narzędzi elektryka: Co musisz mieć? Od VDE po PV
Rola COM w nowoczesnych systemach fotowoltaicznych i Smart Home
Mimo ewolucji, znaczenie COM wciąż jest widoczne w wielu nowoczesnych systemach. W przemyśle, systemach wbudowanych czy automatyce budynkowej (BMS) komunikacja szeregowa, często emulowana przez VCP, jest nadal powszechna. Co więcej, w systemach fotowoltaicznych, inteligentnym domu (Smart Home) czy systemach zarządzania energią, zaciski COM w przekaźnikach, sterownikach i modułach wykonawczych są nadal fundamentalne. Służą one do sterowania i komunikacji między różnymi komponentami, takimi jak inwertery, czujniki, oświetlenie czy systemy ogrzewania. To pokazuje, że choć technologia idzie do przodu, podstawowe zasady i oznaczenia, takie jak COM, pozostają niezmiennie ważne w inżynierii elektrycznej i elektronicznej.
