Dobrze dobrana ochrona termiczna decyduje o tym, czy mały silnik w pompie, wentylatorze albo sprężarce będzie pracował latami, czy po kilku przeciążeniach zacznie tracić moc i grzać się coraz bardziej. W praktyce zabezpieczenie termiczne silnika jednofazowego ma chronić uzwojenie przed przegrzaniem, ale samo nie zastępuje ochrony zwarciowej ani poprawnego doboru bezpiecznika. Poniżej pokazuję, jak rozróżnić te funkcje, co wybrać do konkretnego napędu i gdzie najczęściej popełnia się kosztowne błędy.
Co warto zapamiętać od razu
- Ochrona termiczna reaguje na przeciążenie i przegrzewanie, a nie na samo zwarcie.
- Bezpiecznik topikowy dobrze chroni obwód przed zwarciem, ale nie zastępuje przekaźnika przeciążeniowego.
- W silnikach jednofazowych często stosuje się 3-biegunowe przekaźniki termiczne, podłączone według schematu producenta dla pracy 1-fazowej.
- Klasa zadziałania 10, 20 lub 30 mówi, jak dużo czasu urządzenie daje rozruchowi bez niepotrzebnego wyłączania.
- Automatyczny reset bywa wygodny, ale w pompach i sprężarkach może być ryzykowny.
- Jeśli silnik ma pracować długo i bez nadzoru, dobór ochrony robię zawsze razem z oceną bezpiecznika, nastawy i warunków rozruchu.
Co naprawdę grozi silnikowi, gdy rośnie temperatura
Przegrzewanie rzadko zaczyna się od spektakularnej awarii. Częściej winne są drobne rzeczy: zbyt długi rozruch, przeciążona pompa, przycierające łożysko, zużyty kondensator rozruchowy albo po prostu brudny wentylator. W silniku jednofazowym taki zestaw problemów szybko podnosi prąd i temperaturę uzwojenia, a izolacja nie wybacza tego w nieskończoność.
W praktyce patrzę na to tak: każde dodatkowe 8-10°C ponad temperaturę znamionową może skracać żywotność izolacji mniej więcej o połowę. To nie jest detal z katalogu, tylko bardzo realny koszt eksploatacyjny. Dlatego ochrona termiczna nie ma być „na wszelki wypadek”, tylko ma reagować zanim gorąca obudowa i uzwojenie zaczną zbierać swoje żniwo.
Najczęstsze źródła problemu są dość przewidywalne: zablokowany wirnik, zbyt częste starty, niedobór napięcia, uszkodzony kondensator, zapchane chłodzenie i zbyt ciężki rozruch. To właśnie one pokazują, że temat ochrony nie kończy się na jednym bezpieczniku. Naturalnie prowadzi to do pytania, jakie urządzenie rzeczywiście ma sens w takiej instalacji.
Jakie zabezpieczenia stosuje się w praktyce
W realnej rozdzielnicy nie wybiera się jednego „cudownego” elementu. Najczęściej składa się układ z kilku warstw ochrony, z których każda robi coś innego. Poniżej zestawiam rozwiązania, które spotyka się najczęściej przy małych silnikach jednofazowych.
| Rozwiązanie | Chroni przed | Plusy | Ograniczenia | Kiedy ma sens |
|---|---|---|---|---|

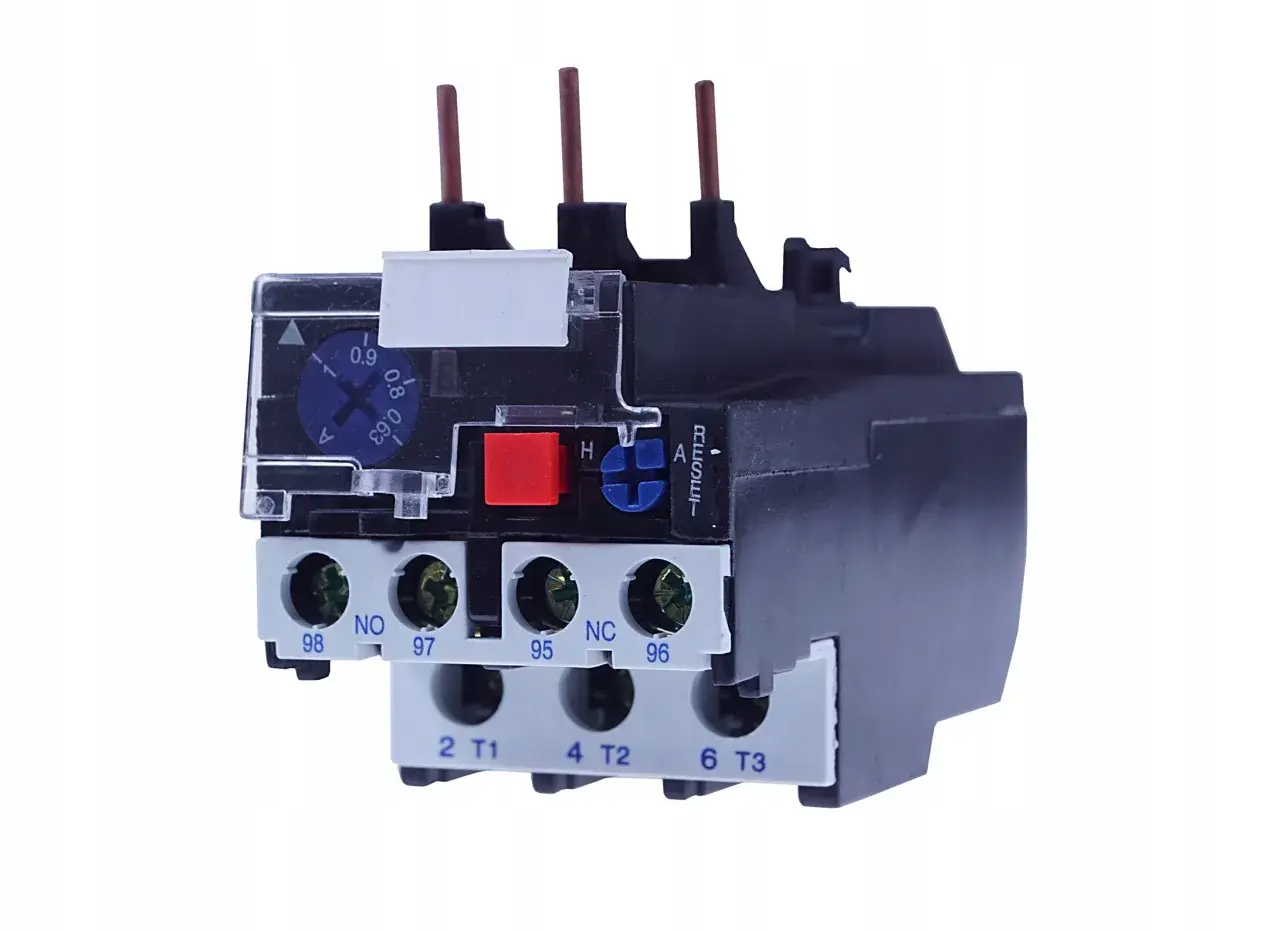

| Przekaźnik termiczny bimetaliczny | Przeciążeniem i długim przegrzewaniem | Prosty, tani, łatwy do zrozumienia | Nie chroni przed zwarciem i wymaga poprawnej nastawy | Większość prostych napędów |
| Elektroniczny przekaźnik przeciążeniowy | Przeciążeniem, zanikiem lub nierównowagą prądu | Większa dokładność, lepsze dopasowanie do cięższego rozruchu | Droższy i zwykle bardziej wymagający przy konfiguracji | Pompy, sprężarki, układy często startujące |
| Wbudowany termik lub styk bimetaliczny w uzwojeniu | Przegrzaniem samego uzwojenia | Reaguje blisko źródła ciepła | Nie chroni przewodów i zwykle nie wystarcza sam | Silniki pracujące długo pod obciążeniem |
| Czujnik PTC z przekaźnikiem nadzorczym | Wzrostem temperatury w uzwojeniu | Bardzo dobra lokalna kontrola temperatury | To nadal nie jest pełna ochrona całego obwodu | Napędy, gdzie przegrzanie ma być wykryte możliwie wcześnie |
| Bezpiecznik topikowy aM / gG | Zwarciem | Szybka ochrona zwarciowa i prosty układ | Nie zastępuje ochrony termicznej | Jako zabezpieczenie obwodu silnika i kabla |
| Wyłącznik silnikowy | Zwarciem i przeciążeniem | Kompaktowy i praktyczny, często wystarcza jako jedno urządzenie | Trzeba dobrze dobrać zakres prądowy i charakterystykę | Małe i średnie napędy, gdy zależy na prostocie |
W jednofazowych silnikach bardzo często kończy się to na 3-biegunowym przekaźniku termicznym, ale podłączonym dokładnie według schematu dla pracy 1-fazowej. Ja nie zgaduję tu po omacku, bo jedno błędne mostkowanie potrafi rozjechać całą ochronę. To prowadzi do kolejnego kroku: jak dobrać nastawę i typ urządzenia do konkretnego napędu.
Jak dobrać ochronę do konkretnego silnika i obciążenia
Dobór zaczynam od tabliczki znamionowej. Interesuje mnie prąd znamionowy, napięcie, sposób pracy, informacja o kondensatorze oraz to, czy napęd ma lekki czy ciężki rozruch. Jeśli w rozdzielnicy jest tylko miejsce na jedno urządzenie, patrzę na wyłącznik silnikowy. Jeśli układ jest prosty, ale chcę dobrą koordynację, wolę zestaw: zabezpieczenie zwarciowe + przekaźnik przeciążeniowy.
- Sprawdź prąd znamionowy silnika i ustaw nastawę w jego pobliżu, a nie „na zapas”.
- Oceń rozruch. Przy normalnym starcie zwykle wystarcza klasa 10, przy dłuższym lub cięższym rozruchu patrzę na klasę 20, a przy bardzo wymagających aplikacjach na klasę 30.
- Dobierz sposób resetu. Automatyczny reset jest wygodny, ale nie zawsze bezpieczny.
- Oddziel ochronę termiczną od zwarciowej. Jedno urządzenie nie zawsze powinno robić wszystko.
- Trzymaj się schematu producenta, zwłaszcza przy 1-fazowym okablowaniu przekaźnika, który fabrycznie jest 3-biegunowy.
W praktyce bimetaliczne przekaźniki przeciążeniowe ustawiam na prąd z tabliczki i nie „podbijam” ich bez potrzeby. W wielu rozwiązaniach nie powinno być zadziałania przy około 1,05 × nastawy, a wyłączenie pojawia się dopiero bliżej 1,2 × nastawy. To daje bufor, ale nie pozwala traktować ochrony jak gumy do rozciągania. Jeśli silnik ma ciężki rozruch, ważniejsza od samego typu urządzenia bywa jego klasa zadziałania, bo to ona decyduje, czy układ wytrzyma rozruch bez fałszywych wyłączeń.
Warto też pamiętać o temperaturowej rzeczywistości rozdzielnicy. Gdy pracuje ona w ciepłym pomieszczeniu, przy zamkniętej szafie lub obok falownika, wybór modelu z kompensacją temperatury robi dużą różnicę. Bez tego zabezpieczenie może reagować zbyt wcześnie albo zbyt późno. To naturalnie prowadzi do pytania, co najczęściej psuje cały dobór w praktyce.
Najczęstsze błędy, które kończą się przegrzaniem
Najgorszy błąd, jaki widzę, to ustawianie ochrony „żeby nie wybijało”. To krótkoterminowo uspokaja użytkownika, ale długoterminowo skraca życie silnika. Przegrzane uzwojenie nie odwdzięcza się cierpliwością, tylko utratą izolacji i kosztem przewinięcia albo wymiany napędu.
- Używanie samego bezpiecznika jako jedynej ochrony termicznej.
- Podnoszenie nastawy ponad prąd z tabliczki bez realnej przyczyny.
- Stosowanie automatycznego resetu tam, gdzie ponowne uruchomienie może być niebezpieczne.
- Ignorowanie zapchanego chłodzenia, zużytych łożysk i kondensatora, który traci pojemność.
- Wybór urządzenia bez uwzględnienia temperatury otoczenia i częstotliwości startów.
Jeżeli ktoś liczy, że silnik „przeżyje jeszcze trochę”, bo obudowa nie jest ekstremalnie gorąca, to zwykle bierze pod uwagę zły sygnał. W środku sytuacja potrafi być już dużo gorsza. Zbyt wysoka temperatura otoczenia dodatkowo przesuwa cały układ w stronę awarii, a to właśnie wtedy przestaje działać komfortowa rezerwa, na którą wielu liczyło. Z tego powodu trzeba jasno rozdzielić rolę bezpiecznika i ochrony przeciążeniowej.
Dlaczego bezpiecznik nie zastępuje ochrony termicznej
Bezpiecznik topikowy jest świetny jako ochrona zwarciowa, ale nie jest uczciwym zamiennikiem ochrony przeciążeniowej. W obwodach silnikowych spotyka się najczęściej dwa podejścia: bezpieczniki uniwersalne gG oraz bezpieczniki motorowe aM. Oba pomagają przy zwarciu, ale to nie one pilnują długotrwałego grzania uzwojenia.
W praktyce aM jest bardziej „silnikowy”, bo lepiej znosi rozruch i jest zwłoczny w obszarze przeciążenia, a gG bywa bardziej uniwersalny, ale często trzeba go dobrać o jeden lub dwa stopnie wyżej. To właśnie dlatego przy silnikach nie patrzę na bezpiecznik jak na samodzielne rozwiązanie. On ma współpracować z przekaźnikiem przeciążeniowym albo z wyłącznikiem silnikowym, nie udawać oba urządzenia naraz.
Jeśli projekt wymaga prostoty, a silnik jest mały lub średni, wyłącznik silnikowy bywa najbardziej praktyczny. Jeśli natomiast obwód ma mieć lepszą selektywność, zwykle lepszy jest układ z osobnym zabezpieczeniem zwarciowym i osobnym termikiem. Ja w takich przypadkach patrzę na koordynację całego toru, a nie tylko na pojedynczy element. Dzięki temu zabezpieczenie wyłącza to, co trzeba, i wtedy, kiedy trzeba.
To szczególnie ważne w układach, w których silnik pracuje długo albo często startuje. I właśnie tam warto spojrzeć na specyficzne scenariusze, bo to one najczęściej weryfikują poprawność doboru.
Gdy silnik pracuje w pompie, sprężarce albo z falownika
Silnik pompy głębinowej, hydroforu czy małej sprężarki ma zupełnie inny rytm pracy niż wentylator, który raz się uruchomi i godzinami obraca się spokojnie. W pompach i sprężarkach liczą się długie starty, częste załączenia i ryzyko wzrostu temperatury przy częściowym przeciążeniu. W takim układzie zbyt agresywna ochrona będzie wybijać bez sensu, ale zbyt łagodna pozwoli uzwojeniu gotować się po cichu.
Jeżeli napęd pracuje z falownikiem albo w układzie zasilanym z małej instalacji PV, zwracam uwagę na stabilność napięcia, liczbę startów i sposób powrotu po zaniku zasilania. W takich zastosowaniach automatyczny reset może być wygodny, ale bywa też ryzykowny, bo urządzenie uruchomi się samo, gdy tylko ostygnie. To nie jest dobry pomysł tam, gdzie start bez nadzoru mógłby uszkodzić instalację lub kogoś zaskoczyć.
W napędach z fotowoltaiki i w układach off-grid najbardziej lubię prostą zasadę: im bardziej zmienna praca, tym bardziej chcę przewidywalnego resetu i dobrze ustawionej klasy zadziałania. Klasa 10 zwykle wystarcza przy spokojnym rozruchu, ale przy cięższych aplikacjach rozważam 20 lub 30. Taki dobór daje lepszy kompromis między bezpieczeństwem a unikaniem niepotrzebnych przerw w pracy.
To zamyka temat wyboru w ujęciu praktycznym, ale przed pozostawieniem silnika na dłuższą pracę warto przejść przez krótki zestaw kontrolny. Ja robię to zawsze, bo oszczędza mi późniejszych reklamacji i nerwów.
Co sprawdziłbym przed pozostawieniem układu na sezon
Zanim uznam, że ochrona jest gotowa, sprawdzam pięć rzeczy. Po pierwsze, czy nastawa odpowiada prądowi z tabliczki, a nie „wrażeniu” z uruchomienia. Po drugie, czy zabezpieczenie zwarciowe jest dobrane do przewodu i charakteru rozruchu. Po trzecie, czy układ nie ma automatycznego resetu tam, gdzie powinien mieć reset ręczny. Po czwarte, czy schemat dla pracy jednofazowej został wykonany dokładnie tak, jak przewidział producent. Po piąte, czy chłodzenie, kondensator i łożyska są w dobrym stanie.
Jeżeli po tych kontrolach silnik nadal grzeje się bardziej niż powinien, nie podkręcam nastawy w ciemno. Najpierw szukam przyczyny mechanicznej albo elektrycznej, bo ochrona termiczna ma reagować na problem, a nie maskować go aż do spalenia uzwojenia. Właśnie tak traktuję dobrą instalację: jako układ, który nie tylko działa, ale też umie sam ograniczyć koszt błędu.
