W obliczu rosnących cen energii i coraz częstszych obaw przed przerwami w dostawach prądu, wielu zaawansowanych majsterkowiczów zastanawia się nad samodzielną budową generatora prądu 230V. Ten artykuł to praktyczny przewodnik, który szczegółowo omówi proces, niezbędne komponenty, kluczowe aspekty bezpieczeństwa oraz realną opłacalność takiego przedsięwzięcia, odpowiadając na potrzebę dogłębnej analizy "jak to zrobić".
Budowa własnego generatora 230V to wyzwanie dla zaawansowanych majsterkowiczów sprawdź, czy warto i jak to zrobić bezpiecznie
- Najpopularniejsze metody to połączenie silnika spalinowego z prądnicą 230V lub adaptacja silnika asynchronicznego (np. z pralki) za pomocą kondensatorów.
- Kluczowe komponenty to silnik spalinowy, prądnica jednofazowa 230V z regulatorem AVR, rama oraz panel z gniazdami i zabezpieczeniami (różnicowoprądowymi, nadprądowymi).
- Alternator samochodowy generuje 12V DC i nie nadaje się do efektywnej produkcji 230V AC bez drogiej i nieopłacalnej przetwornicy.
- Bezpieczeństwo jest priorytetem: niezbędne jest prawidłowe uziemienie, izolacja, stosowanie przełącznika sieć-agregat (SZR) oraz unikanie pracy w zamkniętych pomieszczeniach z powodu ryzyka zatrucia tlenkiem węgla.
- Koszt budowy DIY może być porównywalny lub nieznacznie niższy od zakupu gotowego agregatu, oferując potencjalnie wyższą jakość komponentów, ale wymaga znacznej wiedzy i czasu.
Własny generator prądu 230V: czy warto go budować?
W ostatnich latach obserwuję w Polsce wyraźny wzrost zainteresowania samodzielną budową generatorów prądu. To trend, który wynika zarówno z rosnących cen energii elektrycznej, jak i z uzasadnionych obaw przed potencjalnymi przerwami w dostawach prądu, czyli tzw. blackoutami. Wiele osób szuka niezależności energetycznej, a własny agregat wydaje się być atrakcyjnym rozwiązaniem awaryjnym.
Zanim jednak zabierzemy się do pracy, warto przeanalizować koszty. Budowa własnego agregatu o mocy około 3 kW, który jest wystarczający do zasilenia podstawowych urządzeń domowych, może wiązać się z wydatkiem porównywalnym, a czasem nawet nieznacznie niższym, niż zakup gotowego, budżetowego urządzenia. Pamiętajmy jednak, że projekt DIY wymaga nie tylko zakupu komponentów, ale przede wszystkim dużej wiedzy technicznej i znacznego nakładu czasu. Moją obserwacją jest, że główną przewagą projektu DIY może być możliwość zastosowania komponentów o potencjalnie wyższej jakości niż te, które znajdziemy w najtańszych, fabrycznych agregatach.
Muszę to podkreślić z całą mocą: budowa generatora 230V to zadanie dla osób z odpowiednią wiedzą techniczną, doświadczeniem w majsterkowaniu oraz świadomością zagrożeń związanych z elektrycznością. Brak odpowiednich umiejętności i lekceważenie zasad bezpieczeństwa może prowadzić do niezwykle niebezpiecznych sytuacji, włącznie z zagrożeniem życia. Jeśli nie czujesz się na siłach, lepiej rozważ zakup gotowego rozwiązania.
Zanim zaczniesz: kluczowe zasady działania i fundamenty projektu
Zrozumienie podstawowych zasad działania jest kluczowe, zanim przystąpimy do jakichkolwiek prac. W uproszczeniu, generator prądu działa na zasadzie zamiany energii. Silnik spalinowy, który jest sercem układu napędowego, spala paliwo (benzynę, olej napędowy, gaz), generując energię mechaniczną. Ta energia jest następnie przekazywana do prądnicy.
Prądnica to z kolei "serce" elektryczne naszego generatora. Jej zadaniem jest przekształcenie energii mechanicznej, dostarczonej przez silnik, w energię elektryczną. Niezwykle ważnym elementem w nowoczesnych prądnicach jest regulator napięcia AVR (Automatic Voltage Regulator). To on odpowiada za stabilizację napięcia wyjściowego, co jest absolutnie kluczowe dla ochrony podłączonych urządzeń elektronicznych przed uszkodzeniem spowodowanym skokami napięcia.
Przy samodzielnej budowie generatora 230V musimy zwrócić uwagę na kilka podstawowych parametrów technicznych. Mówimy o generatorze jednofazowym, co oznacza, że będzie on dostarczał prąd o napięciu 230V. Moc generatora, wyrażana w kilowatach (kW), określa, ile urządzeń możemy do niego podłączyć jednocześnie. Dla zastosowań domowych, jak wspomniałem, moc rzędu 3 kW jest często wystarczająca.
Dwie drogi do własnego prądu: najpopularniejsze metody budowy
Wśród majsterkowiczów dominują dwie główne metody budowy generatora DIY. Pierwsza, i moim zdaniem najbardziej efektywna, polega na połączeniu małego silnika spalinowego z dedykowaną prądnicą jednofazową 230V.
Do tego typu projektu najlepiej sprawdzają się silniki spalinowe o mocy od 5 do 7 KM, co jest wystarczające do napędzania prądnicy o mocy około 3 kW. Możemy wykorzystać silniki z różnych źródeł od starych kosiarek, przez pompy wody, aż po specjalnie zakupione, nowe jednostki napędowe. Ważne, aby silnik był w dobrym stanie technicznym i miał odpowiednią moc do planowanej prądnicy.
- Moc i typ: Upewnij się, że prądnica ma odpowiednią moc (np. 3 kW) i jest przeznaczona do pracy jednofazowej 230V.
- Regulator napięcia AVR: To absolutny priorytet. Prądnica musi posiadać wbudowany regulator AVR, aby zapewnić stabilne napięcie i chronić podłączone urządzenia, zwłaszcza te wrażliwe na wahania.
- Stan techniczny: Jeśli kupujesz używaną prądnicę, dokładnie sprawdź jej stan, łożyska i stan uzwojeń.
Niezbędna jest także solidna rama, która będzie stanowiła podstawę dla wszystkich komponentów. Rama powinna być wykonana z profili stalowych, zapewniając stabilność i minimalizując wibracje. Przeniesienie napędu między silnikiem a prądnicą można zrealizować na dwa sposoby: poprzez sprzęgło bezpośrednie (wymaga idealnego osiowania) lub za pomocą przekładni pasowej, która jest bardziej elastyczna i pozwala na łatwiejsze dopasowanie prędkości obrotowych.
- Gniazda 230V: Standardowe gniazda, najlepiej w wykonaniu bryzgoszczelnym (IP44).
- Woltomierz: Do monitorowania napięcia wyjściowego.
- Zabezpieczenie różnicowoprądowe (RCD): Absolutnie kluczowe dla ochrony przed porażeniem prądem.
- Zabezpieczenie nadprądowe (bezpiecznik): Chroni instalację przed przeciążeniem i zwarciem.
Druga metoda, choć mniej wydajna, jest popularna ze względu na dostępność komponentów. Polega ona na adaptacji trójfazowego silnika asynchronicznego, na przykład ze starej pralki, do pracy jako prądnica. Jest to rozwiązanie budżetowe, ale z pewnymi ograniczeniami.

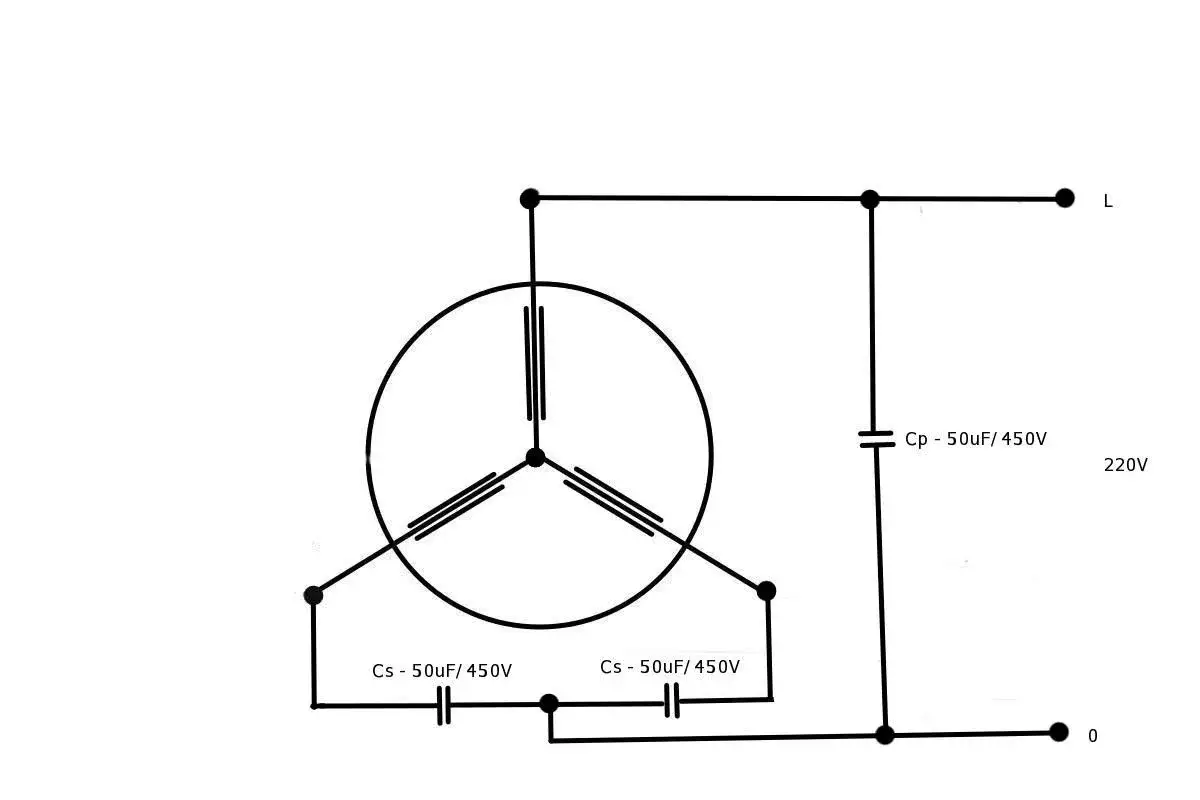

Przystosowanie silnika asynchronicznego do funkcji prądnicy wymaga odpowiedniego wzbudzenia. W tym przypadku wykorzystuje się baterię kondensatorów, które podłączone do uzwojeń silnika, tworzą pole magnetyczne niezbędne do generowania prądu.
Dobór i podłączenie baterii kondensatorów jest kluczowe. Ich pojemność musi być precyzyjnie dopasowana do mocy i typu silnika, aby zapewnić efektywne wzbudzenie i stabilne napięcie wyjściowe. Zazwyczaj wymaga to eksperymentów i pomiarów, aby znaleźć optymalną konfigurację.
Muszę jednak zaznaczyć, że rozwiązanie oparte na silniku z pralki ma swoje ograniczenia. Jest zazwyczaj mniej efektywne niż klasyczne połączenie silnika spalinowego z dedykowaną prądnicą. Uzyskana moc jest niższa, a stabilność napięcia może być gorsza, co czyni je mniej odpowiednim do zasilania wrażliwych urządzeń elektronicznych. To raczej opcja do zasilania prostych odbiorników, takich jak oświetlenie czy narzędzia budowlane.
Warto również obalić często powtarzany mit o wykorzystaniu alternatora samochodowego do budowy generatora 230V. Alternator samochodowy generuje napięcie stałe 12V (lub 24V), a nie prąd zmienny 230V. Aby uzyskać z niego prąd 230V AC, konieczne byłoby zastosowanie bardzo mocnej i drogiej przetwornicy napięcia typu "czysty sinus". Takie rozwiązanie jest nieefektywne energetycznie, generuje duże straty i jest po prostu nieopłacalne w kontekście uzyskania większej mocy. Zdecydowanie odradzam tę drogę.
Bezpieczeństwo przede wszystkim: o czym musisz pamiętać?
W samodzielnie zbudowanym generatorze bezwzględnie konieczne jest zastosowanie zabezpieczeń różnicowoprądowych (RCD) i nadprądowych. Zabezpieczenie różnicowoprądowe (tzw. "różnicówka") jest kluczowym elementem ochrony życia i zdrowia, ponieważ w przypadku upływu prądu do ziemi (np. przez ciało człowieka) natychmiast odcina zasilanie. Zabezpieczenia nadprądowe chronią instalację przed przeciążeniem i zwarciem, zapobiegając uszkodzeniu generatora i podłączonych urządzeń.
Kolejnym śmiertelnym zagrożeniem, o którym często się zapomina, jest zatrucie tlenkiem węgla (CO). Spaliny z silnika spalinowego zawierają ten bezwonny i bezbarwny gaz, który jest cichym zabójcą. Kategorycznie zabraniam pracy generatora w zamkniętym lub słabo wentylowanym pomieszczeniu. Zawsze uruchamiaj go na zewnątrz, w dobrze wentylowanym miejscu, z dala od okien i drzwi, aby spaliny nie przedostawały się do wnętrza budynku.
Nie zapominajmy także o ryzyku pożaru. Paliwo i olej to substancje łatwopalne. Należy dbać o to, aby nie było żadnych wycieków, a generator nie przegrzewał się. Paliwo powinno być przechowywane w atestowanych pojemnikach, z dala od źródeł ciepła i otwartego ognia. Uzupełnianie paliwa zawsze powinno odbywać się przy wyłączonym i ostygłym generatorze.
Podłączenie do domu: jak zrobić to legalnie i bezpiecznie?
Kategorycznie zakwestionuję podłączanie generatora "na krótko" do domowej instalacji elektrycznej, na przykład za pomocą wtyczki włożonej do gniazdka. Jest to działanie niezwykle niebezpieczne i nielegalne. Grozi tzw. "cofką napięcia" do sieci publicznej, co stanowi śmiertelne zagrożenie dla pracowników energetyki, którzy mogą pracować przy wyłączonej linii, nieświadomi, że jest ona zasilana z prywatnego generatora.

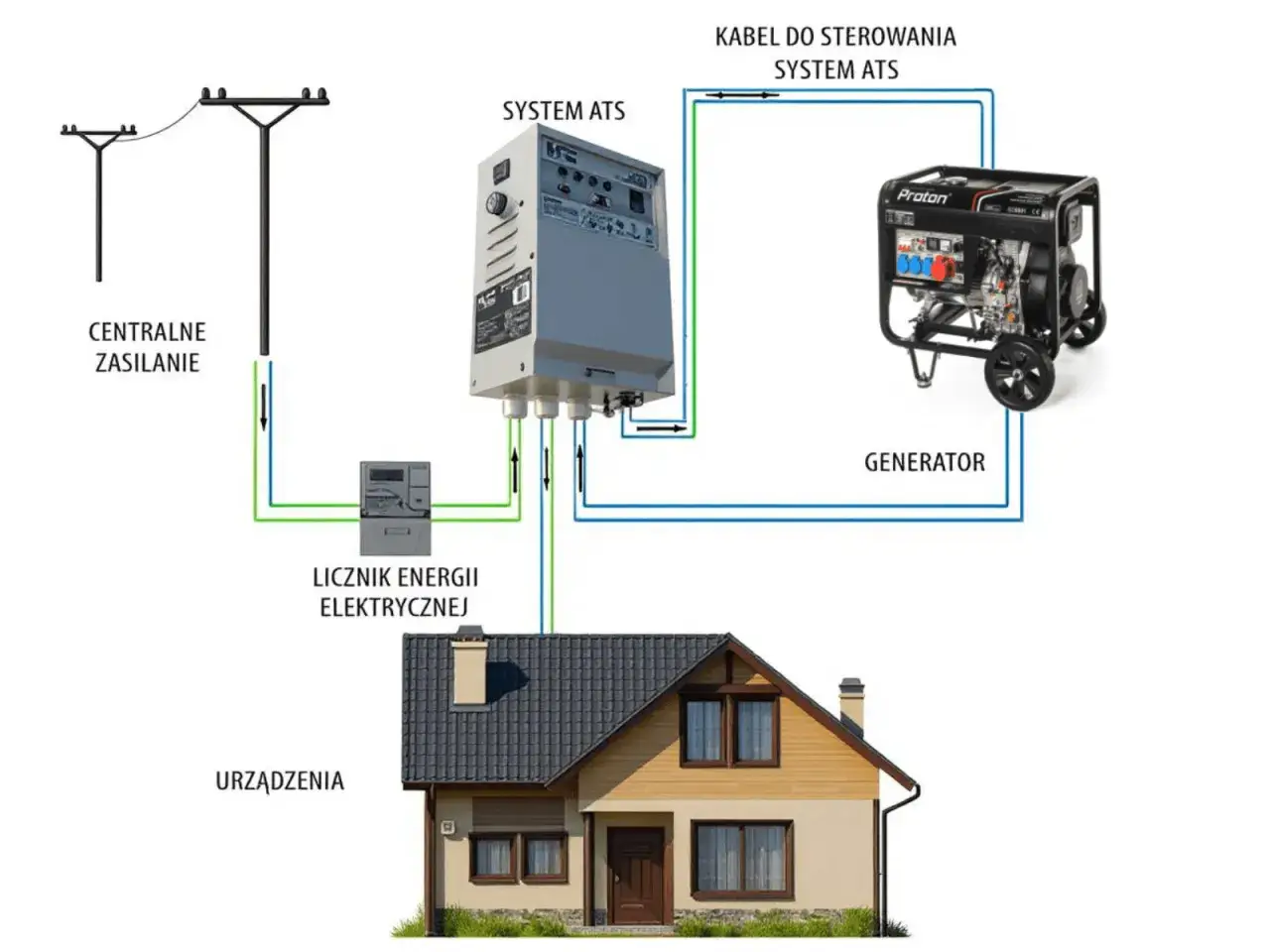

Jedyną bezpieczną i legalną metodą zasilania domu z generatora jest zastosowanie certyfikowanego przełącznika sieć-agregat, znanego jako SZR (Samoczynne Załączanie Rezerwy) lub ATS (Automatic Transfer Switch). To urządzenie, montowane w rozdzielnicy elektrycznej, fizycznie rozłącza dom od sieci publicznej, zanim poda napięcie z generatora. Dzięki temu mamy pewność, że prąd z naszego agregatu nigdy nie trafi do sieci energetycznej. Montaż SZR powinien być wykonany przez wykwalifikowanego elektryka.
Do podłączenia generatora do instalacji domowej, nawet za pośrednictwem SZR, należy użyć odpowiednio dobranych przewodów i złączy. Muszą one być przystosowane do przenoszenia pełnego obciążenia generatora i posiadać odpowiednią izolację. Zalecam stosowanie przewodów o przekroju minimum 2,5 mm² dla mocy do 3 kW oraz solidnych, przemysłowych złączy, które zapewnią pewne i bezpieczne połączenie.
Budować czy kupić? Porównanie kosztów, czasu i efektów
- Zalety: Gotowość do użycia od razu po zakupie, pełna gwarancja producenta, posiadanie certyfikatów bezpieczeństwa (CE), brak konieczności posiadania specjalistycznej wiedzy do uruchomienia.
- Wady: W budżetowych modelach potencjalnie niższa jakość komponentów, brak możliwości personalizacji, często gorsza stabilizacja napięcia w tańszych urządzeniach.
- Zalety: Ogromna satysfakcja z wykonanej pracy, możliwość zastosowania wysokiej jakości komponentów (np. markowy silnik, dobra prądnica z AVR), głębokie zrozumienie działania urządzenia, cenne doświadczenie techniczne.
- Wady: Duży nakład czasu i pracy, wymagana specjalistyczna wiedza i umiejętności, ryzyko porażki (np. niestabilne napięcie, awarie), brak gwarancji producenta na cały zestaw, brak certyfikatów bezpieczeństwa (CE) dla samodzielnie zbudowanego urządzenia.
| Kryterium | Generator DIY | Gotowy Agregat |
|---|---|---|
| Koszt | Porównywalny lub nieznacznie niższy, ale zależy od jakości komponentów. | Szeroki zakres cen, od bardzo budżetowych po drogie, profesjonalne. |
| Wymagany czas | Duży nakład pracy i czasu na projektowanie, montaż, testy. | Gotowy do użycia praktycznie od razu. |
| Wymagane umiejętności | Zaawansowana wiedza techniczna, elektryczna i mechaniczna. | Podstawowa wiedza o obsłudze. |
| Jakość komponentów | Możliwość wyboru wysokiej jakości komponentów. | Zależy od ceny, w budżetowych modelach często niższa. |
| Bezpieczeństwo | W pełni zależne od staranności wykonania i wiedzy konstruktora. | Certyfikaty bezpieczeństwa, ale zawsze wymaga prawidłowej obsługi. |
| Legalność podłączenia do domu | Wymaga certyfikowanego SZR i instalacji przez elektryka. | Wymaga certyfikowanego SZR i instalacji przez elektryka. |
Podsumowując, budowa generatora DIY ma sens, jeśli posiadasz gruntowną wiedzę techniczną, dużo wolnego czasu i czerpiesz satysfakcję z samodzielnego tworzenia. Pozwala to na zbudowanie urządzenia z komponentów potencjalnie wyższej jakości niż w tanich agregatach. Jeśli jednak brakuje Ci doświadczenia, zależy Ci na czasie, gwarancji i bezproblemowym działaniu, zdecydowanie lepiej zdecydować się na zakup gotowego agregatu od renomowanego producenta.
Twoja własna mini-elektrownia: pierwsze uruchomienie i konserwacja
- Poziom paliwa: Upewnij się, że w zbiorniku jest odpowiednia ilość świeżego paliwa.
- Poziom oleju: Sprawdź poziom oleju w silniku i uzupełnij, jeśli to konieczne. Nigdy nie uruchamiaj silnika bez oleju!
- Połączenia elektryczne: Dokładnie sprawdź wszystkie połączenia elektryczne czy są solidne, izolowane i prawidłowo uziemione.
- Uziemienie: Upewnij się, że generator jest prawidłowo uziemiony do ziemi.
- Wentylacja: Upewnij się, że generator znajduje się w dobrze wentylowanym miejscu, z dala od materiałów łatwopalnych i otworów wentylacyjnych budynku.
- Brak obciążenia: Pierwsze uruchomienie zawsze wykonuj bez podłączonego obciążenia.
- Wymiana oleju: Regularnie wymieniaj olej silnikowy zgodnie z zaleceniami producenta silnika (zazwyczaj co 50-100 godzin pracy lub raz w roku).
- Czyszczenie/wymiana filtra powietrza: Czysty filtr powietrza to podstawa prawidłowej pracy silnika. Sprawdzaj go regularnie i czyść lub wymieniaj.
- Kontrola świec zapłonowych: Sprawdzaj stan świec zapłonowych i wymieniaj je, gdy są zużyte lub zabrudzone.
- Sprawdzanie połączeń: Okresowo kontroluj wszystkie połączenia elektryczne i mechaniczne, aby upewnić się, że są dokręcone i nie ma luzów.
- Czystość: Utrzymuj generator w czystości, usuwając kurz, brud i resztki paliwa/oleju.
- Przechowywanie: Jeśli generator nie jest używany przez dłuższy czas, opróżnij zbiornik paliwa i wykonaj konserwację silnika zgodnie z instrukcją producenta.
