Inwerter hybrydowy 24V: Kompletny przewodnik wybierz mądrze!

W dzisiejszych czasach, gdy niezależność energetyczna staje się coraz bardziej pożądana, inwerter hybrydowy 24V jawi się jako kluczowy element wielu systemów off-grid i zasilania awaryjnego. Ten kompleksowy przewodnik ma za zadanie dostarczyć Państwu wszystkich niezbędnych informacji, aby podjęli Państwo świadomą decyzję zakupową, od parametrów technicznych, przez zastosowania, aż po wybór idealnego modelu dla Państwa potrzeb.

System 12V, 24V czy 48V? Kiedy napięcie 24V jest najlepszym wyborem

Wybór odpowiedniego napięcia systemu fotowoltaicznego to jedna z podstawowych decyzji, która rzutuje na całą instalację. Mamy do wyboru systemy 12V, 24V i 48V, a każdy z nich ma swoje specyficzne zastosowania, zalety i wady. System 12V jest najprostszy i najtańszy w realizacji, idealny do bardzo małych obciążeń, np. w małych kamperach czy pojedynczych lampach LED. Jednak przy większych mocach wiąże się z wysokimi prądami i dużymi stratami na kablach. System 48V to domena dużych instalacji, gdzie wymagane są znaczne moce, a niskie prądy pozwalają na stosowanie cieńszych przewodów i minimalizowanie strat. Wymaga jednak droższych komponentów i jest bardziej złożony. W mojej ocenie, system 24V jest często postrzegany jako "złoty środek", idealny kompromis dla mniejszych i średnich instalacji off-grid. Oferuje on znacznie lepszą wydajność niż 12V, jednocześnie będąc prostszym i tańszym w budowie niż 48V, co czyni go doskonałym wyborem dla wielu zastosowań.

Aspekt	System 12V	System 24V	System 48V
Moc typowa	Do 1 kW	1 kW - 5 kW	Powyżej 5 kW
Zastosowanie	Bardzo małe instalacje, oświetlenie, ładowanie drobnej elektroniki (kampery, łodzie)	Mniejsze i średnie instalacje off-grid (domki letniskowe, kampery, zasilanie awaryjne)	Duże instalacje domowe, przemysłowe, rozbudowane systemy off-grid
Koszt okablowania	Wysoki (grube kable dla większych mocy)	Umiarkowany	Niski (cieńsze kable dla tych samych mocy)
Wydajność	Najniższa (wysokie prądy, większe straty)	Dobra (mniejsze prądy niż 12V)	Najwyższa (najniższe prądy, minimalne straty)
Dostępność komponentów	Bardzo szeroka (najpopularniejszy dla małych urządzeń)	Szeroka (wiele inwerterów i regulatorów)	Umiarkowana (mniej urządzeń, wyższe ceny)
Złożoność instalacji	Niska	Umiarkowana	Wysoka

Zalety i ograniczenia instalacji 24V, o których musisz wiedzieć

Z mojego doświadczenia wynika, że instalacje 24V oferują szereg korzyści, które czynią je atrakcyjnym wyborem dla wielu użytkowników, ale posiadają również pewne ograniczenia, o których warto pamiętać przed podjęciem decyzji.

Zalety instalacji 24V:

• Lepsza wydajność niż 12V: Przy tej samej mocy, prądy w systemie 24V są dwukrotnie niższe niż w 12V. Oznacza to mniejsze straty energii na przewodach i możliwość zastosowania cieńszych kabli, co obniża koszty instalacji.
• Prostsze okablowanie niż 48V: Dla typowych mocy 1-5 kW, okablowanie w systemie 24V jest nadal stosunkowo proste i bezpieczne do samodzielnego montażu, w porównaniu do bardziej złożonych wymagań dla 48V.
• Szeroka dostępność komponentów: Rynek oferuje bogaty wybór inwerterów, regulatorów ładowania, akumulatorów i innych akcesoriów dedykowanych dla systemów 24V, co ułatwia dobór i ewentualną rozbudowę.
• Optymalny kompromis: 24V łączy w sobie zalety niskiego napięcia (bezpieczeństwo, prostota) z wystarczającą wydajnością dla zasilania większości urządzeń domowych.
• Niższe koszty początkowe: W porównaniu do systemów 48V, komponenty 24V są często tańsze, co jest ważne przy ograniczonym budżecie.

Ograniczenia instalacji 24V:

• Wyższe prądy niż w 48V: Dla bardzo dużych mocy (powyżej 5 kW), prądy w systemie 24V stają się na tyle wysokie, że wymagają grubych kabli i mogą generować znaczące straty, czyniąc system 48V bardziej efektywnym.
• Mniej odpowiednie dla bardzo małych obciążeń niż 12V: Chociaż inwertery 24V mogą zasilać małe obciążenia, dla bardzo podstawowych potrzeb (np. tylko oświetlenie LED) system 12V może być prostszy i tańszy.
• Potrzeba łączenia akumulatorów: W większości przypadków, aby uzyskać 24V, konieczne jest szeregowe połączenie dwóch akumulatorów 12V, co wymaga dbałości o ich równomierne zużycie i stan.

Gdzie inwerter hybrydowy 24V sprawdzi się najlepiej: domek letniskowy, kamper, a może zasilanie awaryjne domu?

Inwertery hybrydowe 24V, dzięki swojej uniwersalności i optymalnemu stosunkowi mocy do złożoności, znajdują zastosowanie w wielu scenariuszach, gdzie niezależność energetyczna jest kluczowa. Z moich obserwacji wynika, że są one idealnym rozwiązaniem wszędzie tam, gdzie potrzebujemy solidnego źródła zasilania, ale niekoniecznie na skalę dużej, pełnowymiarowej instalacji domowej.

• Domki letniskowe i działki rekreacyjne: To jedno z najpopularniejszych zastosowań. Inwerter 24V z panelami i akumulatorami może zasilić oświetlenie, lodówkę, telewizor, pompę wody czy inne podstawowe urządzenia, zapewniając komfortowy pobyt z dala od cywilizacji.
• Kampery i łodzie: W mobilnych zastosowaniach, gdzie przestrzeń i waga mają znaczenie, system 24V oferuje dobrą równowagę między wydajnością a gabarytami. Pozwala na zasilanie sprzętu kempingowego, małych AGD czy elektroniki pokładowej bez konieczności podłączania do zewnętrznego źródła prądu.
• Niezawodne zasilanie awaryjne (UPS) dla podstawowych urządzeń domowych: W przypadku przerw w dostawie prądu, inwerter hybrydowy 24V może automatycznie przełączyć się na zasilanie z akumulatorów, podtrzymując pracę kluczowych urządzeń, takich jak piec CO, pompa wody, lodówka, router internetowy czy oświetlenie. Zapewnia to spokój ducha i komfort podczas awarii.
• Małe warsztaty i garaże bez dostępu do sieci: Jeśli potrzebujesz zasilić elektronarzędzia czy oświetlenie w miejscu, gdzie podłączenie do sieci jest problematyczne lub kosztowne, system 24V może być ekonomicznym i efektywnym rozwiązaniem.

Kluczowe parametry inwertera 24V, które zapewnią wydajność

Wybierając inwerter hybrydowy 24V, musimy zwrócić uwagę na kilka kluczowych parametrów, które zadecydują o jego wydajności, bezpieczeństwie dla naszych urządzeń oraz ogólnej satysfakcji z użytkowania. Nie wystarczy spojrzeć na cenę diabeł tkwi w szczegółach technicznych, które ja, jako Zbigniew Zalewski, zawsze staram się dokładnie analizować.

Moc ciągła a moc szczytowa: jak nie dać się zwieść liczbom i dobrać moc do swoich urządzeń

Moc inwertera to jeden z najważniejszych parametrów, ale często bywa źródłem nieporozumień. Musimy rozróżnić moc ciągłą (znamionową) od mocy szczytowej (chwilowej, rozruchowej). Moc ciągła to maksymalna moc, jaką inwerter jest w stanie dostarczać przez dłuższy czas bez przegrzewania się. To na niej powinniśmy bazować, sumując moc wszystkich urządzeń, które planujemy podłączyć jednocześnie. Z kolei moc szczytowa to maksymalna moc, jaką inwerter może dostarczyć przez bardzo krótki czas (np. kilka milisekund do kilku sekund), aby poradzić sobie z prądem rozruchowym niektórych urządzeń. Zrozumienie mocy szczytowej jest kluczowe dla urządzeń o wysokim prądzie rozruchowym, takich jak silniki elektryczne, lodówki, zamrażarki, pompy czy kompresory, które w momencie startu potrafią pobrać od 3 do nawet 7 razy więcej mocy niż ich moc znamionowa.

Praktyczne porady dotyczące doboru mocy:

• Zsumuj moc ciągłą: Sporządź listę wszystkich urządzeń, które mogą pracować jednocześnie, i zsumuj ich moce znamionowe. To będzie minimalna moc ciągła Twojego inwertera.
• Zidentyfikuj największe obciążenie rozruchowe: Znajdź urządzenie o najwyższym prądzie rozruchowym (np. lodówka, pompa) i sprawdź jego moc szczytową. Inwerter musi być w stanie obsłużyć tę moc przez krótki czas.
• Zachowaj margines bezpieczeństwa: Zawsze zalecam dodanie 20-30% marginesu do obliczonej mocy ciągłej. Daje to pewność, że inwerter nie będzie pracował na granicy swoich możliwości, co wydłuży jego żywotność i zapewni stabilną pracę.
• Czysta sinusoida jest kluczowa: Pamiętaj, że moc szczytowa jest szczególnie ważna w przypadku inwerterów z czystą sinusoidą, ponieważ tylko one są w stanie bezpiecznie zasilić wrażliwe silniki i elektronikę.

Czysta sinusoida: dlaczego jest absolutnie niezbędna dla Twojej elektroniki?

Kwestia czystej sinusoidy to absolutny priorytet, jeśli zależy nam na bezpieczeństwie i długowieczności naszych urządzeń. Czysta sinusoida to przebieg prądu zmiennego identyczny z tym, który mamy w gniazdkach sieci energetycznej. Jest ona niezbędna dla prawidłowego i bezpiecznego działania większości wrażliwej elektroniki, silników indukcyjnych (np. w lodówkach, pompach, wentylatorach), pieców CO z elektroniką, komputerów, telewizorów, ładowarek i wielu innych. Inwertery z czystą sinusoidą generują prąd o stabilnym i gładkim przebiegu, co zapobiega przegrzewaniu się urządzeń, ich uszkodzeniom, a także eliminuje irytujące brzęczenie czy zakłócenia. Na rynku dostępne są również tańsze inwertery z tzw. sinusoidą modyfikowaną (prostokątną lub trapezową). Ich zastosowanie jest jednak bardzo ograniczone nadają się jedynie do zasilania prostych obciążeń rezystancyjnych, takich jak żarówki tradycyjne czy grzałki. Podłączenie do nich wrażliwej elektroniki lub silników może prowadzić do ich uszkodzenia, skrócenia żywotności, a nawet pożaru. Dlatego, jeśli planują Państwo zasilać cokolwiek poza prostą żarówką, inwerter z czystą sinusoidą jest jedynym słusznym wyborem.

Regulator ładowania MPPT vs PWM: poznaj różnicę, która daje nawet 30% więcej energii

Wbudowany regulator ładowania to serce każdego systemu fotowoltaicznego, odpowiadające za efektywne przekazywanie energii z paneli do akumulatorów. Na rynku dominują dwa główne typy: PWM (Pulse Width Modulation) i MPPT (Maximum Power Point Tracking). Różnica w ich działaniu jest fundamentalna i ma bezpośrednie przełożenie na ilość pozyskanej energii. Regulator PWM działa poprzez modulację szerokości impulsu, dopasowując napięcie paneli do napięcia akumulatorów. Jest to rozwiązanie prostsze i tańsze, ale jego efektywność jest ograniczona, zwłaszcza gdy napięcie paneli znacznie różni się od napięcia akumulatorów, lub w zmiennych warunkach pogodowych. Z kolei regulator MPPT to znacznie bardziej zaawansowana technologia. Jego zadaniem jest ciągłe śledzenie punktu maksymalnej mocy paneli słonecznych i optymalne dopasowywanie napięcia i prądu, aby wydobyć z nich jak najwięcej energii. Dzięki temu MPPT potrafi zwiększyć uzysk energii z paneli nawet o 15-30% w porównaniu do PWM, szczególnie w pochmurne dni, rano i wieczorem, oraz gdy panele mają znacznie wyższe napięcie niż bank akumulatorów (np. panele 60-ogniwowe w systemie 24V).

Cecha	Regulator PWM	Regulator MPPT
Zasada działania	Dopasowuje napięcie paneli do napięcia akumulatorów poprzez modulację szerokości impulsu.	Ciągle śledzi punkt maksymalnej mocy paneli, optymalizując napięcie i prąd.
Wydajność	Niższa, szczególnie w zmiennych warunkach i przy dużych różnicach napięć.	Znacznie wyższa (o 15-30%), maksymalizuje uzysk energii.
Koszt	Niższy	Wyższy
Zastosowanie	Małe systemy, gdzie różnica napięcia paneli i akumulatorów jest niewielka.	Wszystkie systemy, gdzie liczy się maksymalny uzysk energii, szczególnie w systemach 24V i 48V.

Napięcie z paneli (Voc): dlaczego wyższa wartość ułatwi Ci montaż i zwiększy efektywność

Maksymalne napięcie obwodu otwartego (Voc) paneli słonecznych to parametr, który często jest niedoceniany, a ma ogromne znaczenie dla efektywności i prostoty instalacji, zwłaszcza w systemach 24V. Voc to napięcie, jakie panel generuje, gdy nie jest podłączony do żadnego obciążenia. Inwertery hybrydowe 24V zazwyczaj mają określony zakres dopuszczalnego napięcia wejściowego z paneli (np. 30-450 VDC). Wyższe maksymalne Voc inwertera to duża zaleta. Pozwala ono na łączenie większej liczby paneli w dłuższe szeregi (stringi). Dzięki temu możemy użyć cieńszych kabli, ponieważ prąd w szeregu jest stały, a wyższe napięcie oznacza niższy prąd dla tej samej mocy. To z kolei przekłada się na mniejsze straty energii na przewodach, co bezpośrednio zwiększa ogólną efektywność systemu. Dodatkowo, dłuższe szeregi upraszczają okablowanie, zmniejszają liczbę połączeń i potencjalnych punktów awarii. Wyższe napięcie wejściowe jest również korzystne w niższych temperaturach, gdy napięcie paneli naturalnie wzrasta, zapewniając stabilniejszą pracę i lepsze ładowanie akumulatorów.

Wybór akumulatorów do inwertera hybrydowego 24V

Akumulatory to magazyn energii w systemie off-grid, a ich właściwy dobór do inwertera hybrydowego 24V jest równie ważny jak sam inwerter. Od technologii akumulatorów zależy żywotność całego systemu, jego wydajność i koszty eksploatacji. Przyjrzyjmy się dwóm głównym technologiom.

Akumulatory AGM/GEL vs. LiFePO4: która technologia wygrywa w systemach 24V?

Wybór technologii akumulatorów to jedna z kluczowych decyzji. Tradycyjnie dominowały akumulatory kwasowo-ołowiowe (AGM/GEL), ale coraz większą popularność zdobywają akumulatory litowo-jonowe (LiFePO4). Z mojego punktu widzenia, choć AGM/GEL są tańsze w zakupie, to LiFePO4 zdecydowanie wygrywają w perspektywie długoterminowej, zwłaszcza w przypadku intensywnego użytkowania.

Cecha	AGM/GEL (kwasowo-ołowiowe)	LiFePO4 (litowo-jonowe)
Żywotność (cykle)	300-1000 cykli przy 50% DoD	2000-6000+ cykli przy 80-100% DoD
Głębokość rozładowania (DoD)	Zalecane do 50% (powyżej skraca żywotność)	Do 80-100% bez znaczącego wpływu na żywotność
Efektywność ładowania/rozładowania	Około 70-85%	Około 95-99% (mniej strat energii)
Waga	Bardzo ciężkie	Znacznie lżejsze (około 1/3 wagi AGM)
Konserwacja	Wymagają wentylacji, mogą gazować, wrażliwe na głębokie rozładowanie	Bezobsługowe, bezpieczniejsze (brak gazowania)
Koszt początkowy	Niższy	Wyższy
Całkowity koszt posiadania (TCO)	Wyższy (krótsza żywotność, niższa efektywność)	Niższy (dłuższa żywotność, wysoka efektywność)
Wydajność prądowa	Ograniczona, spadek napięcia pod obciążeniem	Bardzo wysoka, stabilne napięcie

Dla systemów 24V, gdzie często zależy nam na kompaktowości i wysokiej wydajności, akumulatory LiFePO4 są coraz częściej wyborem numer jeden, mimo wyższego kosztu początkowego. Ich długa żywotność i możliwość głębokiego rozładowania sprawiają, że inwestycja zwraca się w dłuższej perspektywie.

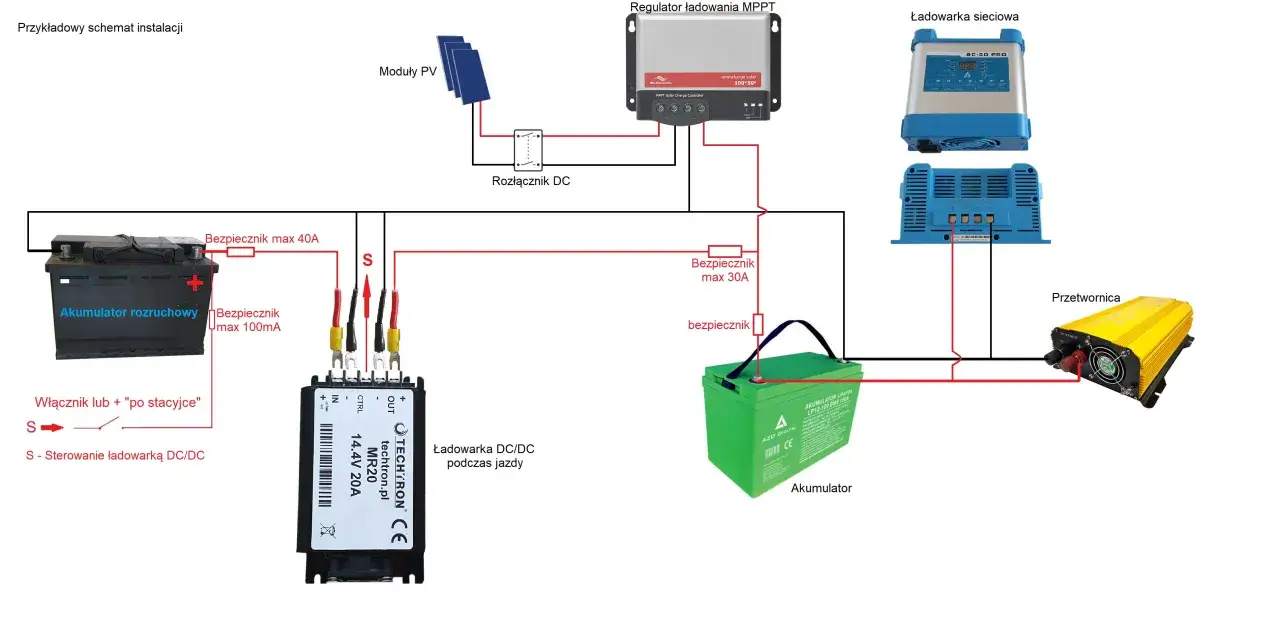

Jak poprawnie połączyć akumulatory, aby stworzyć bank energii 24V?

Aby uzyskać bank energii 24V z akumulatorów 12V, musimy połączyć je szeregowo. Jest to kluczowy krok, który wymaga precyzji i przestrzegania zasad bezpieczeństwa. Poniżej przedstawiam instrukcję krok po kroku:

1. Wybierz identyczne akumulatory: Upewnij się, że wszystkie akumulatory są tego samego typu (np. AGM, GEL, LiFePO4), tej samej pojemności (Ah) i najlepiej tego samego wieku. Mieszanie różnych akumulatorów drastycznie skróci ich żywotność i obniży wydajność systemu.
2. Przygotuj przewody: Użyj przewodów o odpowiednim przekroju, zdolnych do przenoszenia maksymalnego prądu w Twoim systemie. Przewody łączące akumulatory powinny być jak najkrótsze.
3. Połącz szeregowo:
   • Podłącz dodatni (+) zacisk pierwszego akumulatora do ujemnego (-) zacisku drugiego akumulatora.
   • Pozostaw wolny ujemny (-) zacisk pierwszego akumulatora i dodatni (+) zacisk drugiego akumulatora. To będą główne zaciski Twojego banku 24V.
4. Podłącz do inwertera: Podłącz wolny ujemny (-) zacisk pierwszego akumulatora do wejścia ujemnego (-) inwertera. Podłącz wolny dodatni (+) zacisk drugiego akumulatora do wejścia dodatniego (+) inwertera.
5. Zabezpiecz połączenia: Upewnij się, że wszystkie połączenia są solidne i dobrze dokręcone, aby uniknąć strat energii i przegrzewania.
6. Ważne uwagi dotyczące bezpieczeństwa:
   • Zawsze pracuj w rękawicach i okularach ochronnych.
   • Przed rozpoczęciem odłącz inwerter i panele od akumulatorów.
   • Nigdy nie zwieraj zacisków akumulatorów.
   • Upewnij się, że akumulatory są w dobrze wentylowanym miejscu, zwłaszcza kwasowo-ołowiowe.

Rola systemu BMS w komunikacji z inwerterem: klucz do długowieczności baterii litowych

W przypadku akumulatorów LiFePO4, system zarządzania baterią (BMS Battery Management System) jest absolutnie niezbędny. To inteligentny mózg, który czuwa nad bezpieczeństwem i optymalną pracą każdego ogniwa w pakiecie akumulatorów. BMS chroni akumulatory przed szeregiem zagrożeń: przeładowaniem, nadmiernym rozładowaniem (co jest zabójcze dla baterii), przeciążeniem prądowym (zarówno podczas ładowania, jak i rozładowywania) oraz ekstremalnymi temperaturami. Co więcej, nowoczesne akumulatory LiFePO4 wyposażone są w BMS z funkcją komunikacji (np. przez port RS485 lub CAN) z inwerterem hybrydowym. Ta komunikacja jest kluczowa! Dzięki niej inwerter "wie" dokładnie, jaki jest stan naładowania akumulatorów, ich temperatura, napięcie poszczególnych ogniw i inne ważne parametry. Pozwala to inwerterowi na optymalne zarządzanie cyklami ładowania i rozładowywania, dostosowując parametry do aktualnych potrzeb akumulatorów. W efekcie, komunikacja BMS z inwerterem znacząco wydłuża żywotność baterii litowych, zapobiega ich uszkodzeniom i zapewnia maksymalną wydajność całego systemu.

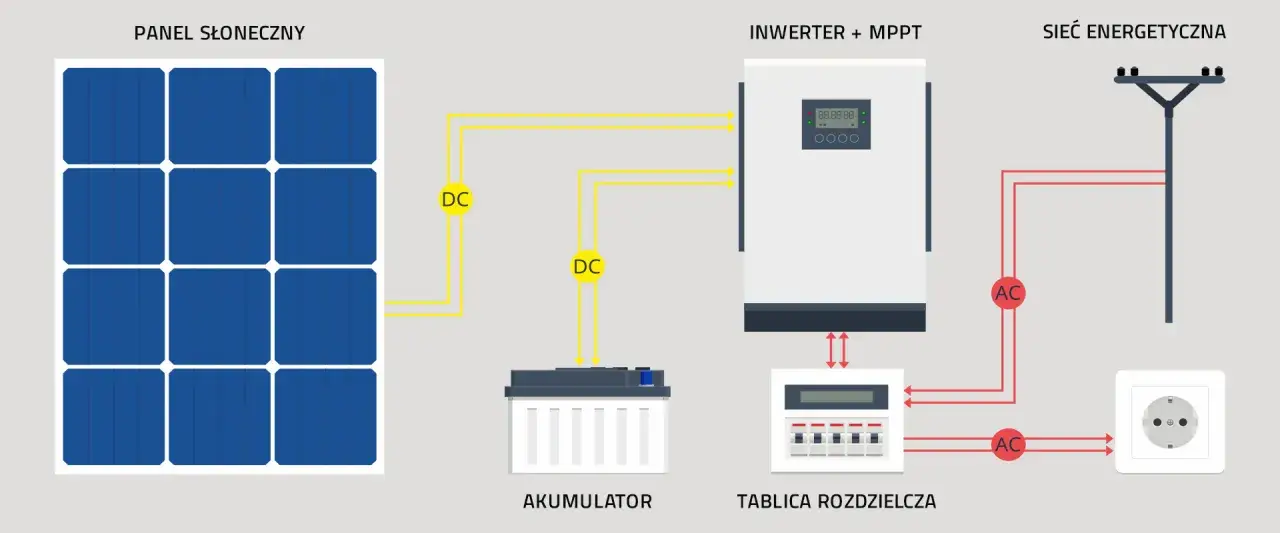

Inwerter hybrydowy 24V: inteligentne centrum zarządzania energią

Nowoczesne inwertery hybrydowe 24V to znacznie więcej niż tylko urządzenia zamieniające prąd stały na zmienny. To inteligentne centra zarządzania energią, które integrują różne źródła zasilania i oferują szereg zaawansowanych funkcji, zwiększających komfort i bezpieczeństwo użytkowania. Jako Zbigniew Zalewski, zawsze podkreślam, jak ważne jest, aby inwerter nie tylko spełniał podstawowe funkcje, ale również oferował elastyczność w zarządzaniu energią.

Tryb UPS: jak zapewnić nieprzerwane zasilanie dla kluczowych urządzeń w domu

Jedną z najbardziej cenionych funkcji inwerterów hybrydowych jest tryb UPS (Uninterruptible Power Supply), czyli zasilanie awaryjne. W praktyce oznacza to, że w przypadku awarii sieci energetycznej, inwerter jest w stanie automatycznie i niemal natychmiastowo (zazwyczaj w ciągu 10-20 milisekund) przełączyć zasilanie z sieci na akumulatory. Dzięki temu kluczowe urządzenia w Państwa domu, takie jak piec CO, pompa wody, lodówka, komputer czy router internetowy, będą działać bez przerwy, co jest nieocenione podczas dłuższych awarii prądu. Brak przerw w zasilaniu oznacza brak resetowania się urządzeń, utraty danych czy dyskomfortu związanego z brakiem ogrzewania lub świeżej żywności. Tryb UPS w inwerterze hybrydowym to gwarancja spokoju ducha i bezpieczeństwa energetycznego.

Współpraca z siecią i agregatem: elastyczność, której potrzebujesz

Inwertery hybrydowe 24V oferują niezwykłą elastyczność w zarządzaniu źródłami energii, co jest ich ogromną zaletą. Mogą one bezproblemowo współpracować zarówno z siecią publiczną, jak i z agregatem prądotwórczym. W przypadku niedostatecznej produkcji energii z paneli słonecznych (np. w pochmurne dni lub zimą), inwerter może automatycznie doładować akumulatory z sieci. W niektórych konfiguracjach, jeśli przepisy na to pozwalają, możliwe jest również oddawanie nadwyżek energii do sieci. Co więcej, w sytuacjach długotrwałego braku słońca i rozładowanych akumulatorów, inwerter może uruchomić agregat prądotwórczy, aby doładować baterie lub bezpośrednio zasilić obciążenia. Ta zdolność do inteligentnego zarządzania różnymi źródłami energii sprawia, że system jest niezawodny i odporny na zmienne warunki, dając Państwu pełną kontrolę nad dostępnym prądem.

Monitoring przez Wi-Fi: kontroluj swoją instalację z dowolnego miejsca na świecie

W dzisiejszych czasach, gdy wszystko jest "smart", funkcja monitorowania przez Wi-Fi w inwerterze hybrydowym 24V to już niemal standard, a z pewnością ogromna wygoda. Dzięki niej mogą Państwo zdalnie śledzić wszystkie kluczowe parametry swojej instalacji fotowoltaicznej z dowolnego miejsca na świecie, wystarczy dostęp do internetu. Za pomocą dedykowanej aplikacji mobilnej lub interfejsu webowego, mają Państwo wgląd w bieżącą produkcję energii z paneli, zużycie prądu przez podłączone urządzenia, aktualny stan naładowania akumulatorów, a także historię danych i ewentualne alarmy. Taki monitoring pozwala na szybką reakcję w przypadku problemów, optymalizację zużycia energii i pełną kontrolę nad wydajnością systemu. To nie tylko wygoda, ale również narzędzie do efektywnego zarządzania i maksymalizowania korzyści z własnej elektrowni słonecznej.

Czy możliwa jest praca inwertera 24V bez podłączonych akumulatorów?

To pytanie pojawia się bardzo często i odpowiedź na nie jest nieco złożona. Generalnie, większość inwerterów hybrydowych 24V, które są przeznaczone do pracy off-grid lub jako zasilanie awaryjne, wymaga podłączonych akumulatorów do prawidłowego działania. Akumulatory stanowią bufor energetyczny i stabilizują napięcie w systemie. Jednakże, niektóre nowoczesne inwertery hybrydowe, zwłaszcza te o wyższym napięciu systemowym (np. 48V) lub modele przeznaczone do pracy w trybie on-grid z możliwością off-grid, mogą oferować funkcję "bezbateryjną". Oznacza to, że są w stanie bezpośrednio zasilać obciążenia z paneli fotowoltaicznych, gdy słońce jest wystarczająco silne, lub pracować w trybie grid-tie (podłączone do sieci) bez akumulatorów. W przypadku typowych inwerterów hybrydowych 24V off-grid, możliwość pracy bez akumulatorów jest rzadsza lub bardziej ograniczona. Jeśli taka funkcja jest dla Państwa kluczowa, należy to wyraźnie sprawdzić w specyfikacji technicznej wybranego modelu i upewnić się, że producent ją deklaruje. W większości przypadków, akumulatory są integralną częścią systemu 24V i ich obecność jest niezbędna do stabilnej i niezawodnej pracy.

Dobór paneli fotowoltaicznych do inwertera 24V

Dobór odpowiedniej liczby i rodzaju paneli fotowoltaicznych do inwertera 24V to kolejny kluczowy etap projektowania systemu. Zbyt mała moc paneli nie zapewni wystarczającej energii, a zbyt duża może obciążyć inwerter lub regulator. Zawsze zalecam dokładne obliczenia, aby uniknąć frustracji i niepotrzebnych kosztów.

Prosty sposób na obliczenie zapotrzebowania na moc paneli PV

Aby prawidłowo dobrać moc paneli fotowoltaicznych, musimy oszacować nasze dzienne zużycie energii. Oto uproszczony przewodnik krok po kroku:

1. Zsumuj dzienne zużycie energii:
   • Sporządź listę wszystkich urządzeń, które chcesz zasilać.
   • Dla każdego urządzenia określ jego moc (W) i szacowany czas pracy w ciągu dnia (h).
   • Oblicz dzienne zużycie energii dla każdego urządzenia: Moc (W) x Czas pracy (h) = Energia (Wh).
   • Zsumuj energię dla wszystkich urządzeń, aby uzyskać całkowite dzienne zużycie w Wh.
   • Przykład: Lodówka 100W * 12h = 1200Wh; Oświetlenie 50W * 4h = 200Wh; Laptop 60W * 3h = 180Wh. Suma = 1580Wh.
2. Uwzględnij straty systemu: Systemy fotowoltaiczne nie są w 100% wydajne. Przyjmij współczynnik strat na poziomie 20-30% (straty na inwerterze, okablowaniu, akumulatorach).
   • Dzienne zużycie (Wh) / (1 - Współczynnik strat) = Wymagana energia z paneli (Wh).
   • Przykład: 1580Wh / 0.75 = 2106 Wh.
3. Określ szczytowe godziny nasłonecznienia (Peak Sun Hours - PSH): To średnia liczba godzin dziennie, w których słońce świeci z intensywnością 1000 W/m². W Polsce średnio to około 3-4 godziny latem i 1-2 godziny zimą. Dla uproszczenia, na etapie planowania, można przyjąć uśrednioną wartość np. 3 godziny.
4. Oblicz minimalną moc paneli:
   • Wymagana energia z paneli (Wh) / PSH (h) = Minimalna moc paneli (Wp).
   • Przykład: 2106 Wh / 3h = 702 Wp.
5. Dopasuj do autonomii (opcjonalnie): Jeśli chcesz mieć zapas energii na dni bez słońca, pomnóż dzienne zużycie przez liczbę dni autonomii i odpowiednio zwiększ bank akumulatorów oraz moc paneli.

Łączenie szeregowe i równoległe paneli: praktyczne schematy dla systemu 24V

Aby panele fotowoltaiczne efektywnie współpracowały z inwerterem 24V, musimy je odpowiednio połączyć. Mamy dwie podstawowe metody: szeregową i równoległą, które można również łączyć.

• Połączenie szeregowe:
  • Polega na łączeniu dodatniego (+) zacisku jednego panelu z ujemnym (-) zaciskiem kolejnego.
  • W takim połączeniu napięcia paneli sumują się, a prąd pozostaje taki sam.
  • Dla systemu 24V, jeśli używamy paneli o napięciu Voc około 30-40V (np. typowe panele 60-ogniwowe), zazwyczaj łączymy 2 panele szeregowo, aby uzyskać napięcie w zakresie 60-80V, które jest optymalne dla regulatorów MPPT w inwerterach 24V.
  • Zalety: Wyższe napięcie wejściowe dla inwertera (mniejsze straty na kablach), idealne dla MPPT.
  • Wady: Zacienienie jednego panelu w szeregu znacząco obniża wydajność całego szeregu.
• Połączenie równoległe:
  • Polega na łączeniu wszystkich dodatnich (+) zacisków razem i wszystkich ujemnych (-) zacisków razem.
  • W takim połączeniu prądy paneli sumują się, a napięcie pozostaje takie samo (jak pojedynczego panelu).
  • Dla systemu 24V, jeśli używamy paneli o napięciu Voc około 20V (np. panele 36-ogniwowe), możemy łączyć je równolegle, aby zwiększyć prąd. Jednak dla typowych paneli 60-ogniwowych (Voc 30-40V) połączenie równoległe wymagałoby regulatora PWM lub inwertera o bardzo szerokim zakresie napięcia wejściowego.
  • Zalety: Mniejszy wpływ zacienienia jednego panelu na pozostałe.
  • Wady: Wyższe prądy wymagają grubszych kabli, mniej efektywne dla MPPT przy dużych różnicach napięć.

Najczęstsze błędy przy doborze paneli, które mogą kosztować Cię utratę wydajności

Nawet najlepiej dobrany inwerter i akumulatory nie zapewnią optymalnej pracy, jeśli panele fotowoltaiczne zostaną źle dobrane lub podłączone. Jako Zbigniew Zalewski, widziałem wiele przypadków, gdzie proste błędy prowadziły do znacznych strat wydajności:

• Niedopasowanie napięć: Podłączenie zbyt małej liczby paneli szeregowo, co skutkuje zbyt niskim napięciem dla regulatora MPPT (poniżej minimalnego napięcia rozruchowego inwertera). Inwerter po prostu się nie uruchomi lub będzie pracował z bardzo niską wydajnością.
• Nieprawidłowe okablowanie: Użycie zbyt cienkich kabli prowadzi do znacznych strat energii na rezystancji, zwłaszcza przy długich odcinkach. Zawsze dobieraj przekrój kabla do maksymalnego prądu i długości.
• Niewystarczająca moc paneli: Zbyt mała moc paneli w stosunku do zapotrzebowania na energię, co skutkuje niedoładowaniem akumulatorów i brakiem energii, zwłaszcza w mniej słoneczne dni.
• Ignorowanie efektów zacienienia: Nawet częściowe zacienienie jednego panelu w szeregu może drastycznie obniżyć wydajność całego szeregu. Zawsze staraj się montować panele w miejscu niezacienionym lub stosuj optymalizatory/mikroinwertery, jeśli zacienienie jest nieuniknione.
• Brak zabezpieczeń: Brak bezpieczników DC po stronie paneli i akumulatorów, a także zabezpieczeń AC po stronie wyjściowej inwertera, to proszenie się o kłopoty i ryzyko pożaru.
• Mieszanie typów paneli: Łączenie paneli o różnych mocach, napięciach czy technologiach w jednym szeregu lub stringu, co zawsze obniża wydajność do poziomu najsłabszego ogniwa.

Przegląd popularnych inwerterów hybrydowych 24V na polskim rynku

Rynek inwerterów hybrydowych 24V jest bogaty i oferuje rozwiązania dla każdego budżetu i potrzeb. Z mojego doświadczenia wynika, że warto znać popularne marki i ich pozycjonowanie, aby świadomie wybrać urządzenie, które najlepiej spełni Państwa oczekiwania. Nie zawsze najdroższe jest najlepsze dla każdego, podobnie jak najtańsze może okazać się pułapką.

Modele budżetowe: kiedy warto oszczędzić, a kiedy to ryzykowna inwestycja?

W segmencie budżetowych inwerterów hybrydowych 24V na polskim rynku często spotykamy produkty firm takich jak Volt Polska czy AZO Digital. Są to urządzenia, które kuszą niską ceną, co czyni je atrakcyjnym wyborem dla osób z bardzo ograniczonym budżetem lub do zastosowań, gdzie wymagania dotyczące niezawodności i zaawansowanych funkcji nie są wysokie. Kiedy warto oszczędzić? Jeśli potrzebują Państwo zasilania dla bardzo małych, niekrytycznych obciążeń w domku letniskowym używanym sporadycznie, lub jako awaryjne źródło dla kilku podstawowych urządzeń, a ewentualne awarie nie będą miały poważnych konsekwencji. Kiedy to ryzykowna inwestycja? Niestety, często modele budżetowe cechują się brakiem zaawansowanych funkcji (np. słaba komunikacja z BMS, brak monitoringu Wi-Fi), niższą jakością komponentów, co może przekładać się na krótszą żywotność, a także ograniczonym wsparciem dla wrażliwej elektroniki (mimo deklarowanej czystej sinusoidy, jej jakość może być niższa). W przypadku zasilania pieca CO, komputerów czy lodówek, oszczędzanie na inwerterze może okazać się kosztowne w dłuższej perspektywie.

Inwertery ze średniej półki cenowej: najlepszy stosunek jakości do ceny

Dla większości użytkowników, poszukujących niezawodnego i funkcjonalnego inwertera hybrydowego 24V, modele ze średniej półki cenowej oferują najlepszy stosunek jakości do ceny. W tej kategorii wyróżniają się takie marki jak Growatt, Sofar Solar czy DEYE. Te inwertery stanowią złoty środek, łącząc rozsądną cenę z solidną jakością wykonania, dobrą wydajnością i szeregiem przydatnych funkcji. Zazwyczaj oferują one czystą sinusoidę wysokiej jakości, wydajne regulatory MPPT, możliwość komunikacji z akumulatorami LiFePO4 (często z dedykowanymi portami BMS), tryb UPS oraz monitoring Wi-Fi. Są to sprawdzone rozwiązania, które z powodzeniem zasilą domki letniskowe, kampery, a także zapewnią niezawodne zasilanie awaryjne dla większości domowych urządzeń. To właśnie w tej półce cenowej najczęściej rekomenduję poszukiwania, ponieważ ryzyko rozczarowania jest minimalne, a korzyści z użytkowania znaczące.

Przeczytaj również: Magazyn energii w domu: Twój klucz do niezależności i niższych rachunków.

Marki premium: dla kogo przeznaczone są najdroższe rozwiązania?

Na szczycie piramidy cenowej i jakościowej w segmencie inwerterów hybrydowych 24V znajduje się marka Victron Energy. Są to rozwiązania klasy premium, przeznaczone dla najbardziej wymagających użytkowników, krytycznych zastosowań i profesjonalnych instalacji. Ich wyższa cena jest w pełni uzasadniona. Inwertery Victron Energy wyróżniają się doskonałą jakością wykonania, niezrównaną niezawodnością, długowiecznością oraz zaawansowanymi funkcjami, takimi jak rozbudowany monitoring, możliwość budowania złożonych systemów z wieloma inwerterami, czy precyzyjne zarządzanie energią. Są to urządzenia, które często pracują w trudnych warunkach (np. na jachtach, w odległych placówkach telekomunikacyjnych) i muszą gwarantować nieprzerwaną pracę przez wiele lat. Jeśli Państwa system jest kluczowy dla funkcjonowania domu, firmy, lub po prostu cenią sobie Państwo najwyższą jakość, niezawodność i wsparcie techniczne na lata, inwestycja w markę premium, taką jak Victron, będzie najlepszym wyborem. To rozwiązanie dla tych, którzy nie akceptują kompromisów w kwestii bezpieczeństwa i wydajności energetycznej.
